Saab 9-3 (1998-2014) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Saab 9-3 1998-2014, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Saab 9-3 (1998-2002) – schema del fusibile
Anno di produzione: 1998, 1999, 2000, 2001, 2002.
Fusibile accendisigari (presa di alimentazione) nel Saab 9-3 (1998-2002) è il fusibile 6 nella scatola dei fusibili.
Pannello fusibili sul cruscotto
| Nr |
Amper [A] |
Descrizione |
| A | – | – |
| B | 10 | Luci di stop;
Rimorchio |
| C | 30 | Ventilatore abitacolo, ACC |
| 1 | 30 | Finestrini posteriori e specchietti retrovisori riscaldati elettricamente |
| 2 | 20 | Indicatori di direzione |
| 3 | 30 | Ventilatore abitacolo;
Aria condizionata. |
| 4 | 15 | Luce del bagagliaio;
Illuminazione dell’interruttore; Antenna radio alimentata elettricamente. |
| 5 | 30 | Sedile anteriore elettrico, destro |
| 6 | 30 | Accendisigari |
| 6B | 7.5 | Cambio automatico |
| 7 | 30 | Attuatori dei finestrini posteriori, specchietti retrovisori, tettuccio apribile. |
| 8 | 15 | Tergicristallo posteriore |
| 9 | 7.5 | Pannello ACC |
| 10 | – | – |
| 11 | 7.5 | DICE/TWICE |
| 12 | 20 | Luci di stop;
Fari anteriori fendinebbia. |
| 13 | 15 | Diagnostica;
Radio. |
| 14 | 30 | Motori per i finestrini anteriori |
| 15 | 20 | Luci diurne |
| 16 | 30 | Sedile anteriore elettrico, sinistro. |
| 16B | 30 | Modulo di controllo;
Sistema di gestione del motore. |
| 17 | 15 | DICE/TWICE;
Memoria del sedile del conducente elettrico. |
| 18 | 10 | Airbag |
| 19 | 10 | ABS;
A/C (aria condizionata); Luce posteriore fendinebbia. |
| 20 | 20 | Riscaldamento elettrico – sedili anteriori |
| 21 | 10 | Aria condizionata manuale;
Tetto morbido (cabriolet). |
| 22 | 15 | Cruise control;
Indicatori di direzione. |
| 23 | 20 | Tetto morbido (cabriolet);
Telefono |
| 24 | 7.5 | Radio |
| 25 | 30 | Chiusura centralizzata |
| 26 | 30 | Modulo di controllo;
Sistema di gestione del motore; Cassetta di accensione. |
| 27 | 15 | Luce abbagliante;
ACC. |
| 28 | 10 | Sistema di gestione del motore |
| 29 | 10 | Luce di posizione destra;
Illuminazione della targa. |
| 30 | 10 | Luce di posizione sinistra |
| 31 | 20 | Luce di retromarcia;
Tergicristalli del parabrezza; Regolazione della lunghezza del faro. |
| 32 | 15 | Pompa carburante |
| 33 | 15 | Riscaldamento elettrico del sedile posteriore |
| 34 | 10 | SID;
Cambio automatico. |
| 35 | 15 | DICE/TWICE;
Cruscotto principale; Illuminazione interna. |
| 36 | 10 | Relè del motorino di avviamento |
| 37 | – | – |
| 38 | 25 | Sensore di ossigeno (sonda lambda) |
| 39 | – | – |
Supporto relè (sotto il cruscotto accanto al volante)
| Nr |
Descrizione |
| A | Riscaldamento elettrico del sedile posteriore |
| B | Luce di retromarcia
(automobili con cambio automatico) |
| C1 | – |
| C2 | Blocco motore;
Coperchio del bagagliaio. |
| D1 | Tergicristallo posteriore |
| D2 | Spruzzatore dei finestrini posteriori |
| E | Interruttore di accensione |
| F | – |
| G | Tergicristalli del parabrezza (intermittenti) |
| H | Riscaldamento del lunotto |
| I | Pompa carburante |
| J | – |
| K | Relè di avviamento |
| L | Relè principale (sistema di iniezione) |
Fusibili e relè nel vano motore (lato sinistro)
| Nr |
Amp [A] |
Descrizione |
| 1 | 10 | Clacson |
| 2 | 15 | Fari anteriori fendinebbia |
| 3 | 40 | Ventilatore del radiatore,
bassa velocità. |
| 4 | 10 | Pompa del vuoto |
| 5 | 15 | Compressore dell’aria condizionata |
| 6 | 10 | Faro anabbagliante sinistro |
| 7 | 10 | Faro anabbagliante destro |
| 8 | 10 | Faro abbagliante sinistro |
| 9 | 10 | Faro abbagliante destro |
| 10 | 7.5 | Tergicristalli dei fari |
| 11 | – | – |
| 12 | – | Fari aggiuntivi |
| 13 | 7.5 | APC |
| 14 | 10 | Riscaldatore aggiuntivo;
pompa dell’acqua (Europa) |
| 15 | 15 | Riscaldatore aggiuntivo (Europa) |
| MAXI 1 | 30 | Ventilatore del radiatore,
alta velocità |
| MAXI 2 | 50 | ABS |
| Relè | ||
| A | Fari anabbaglianti | |
| B | Fari abbaglianti | |
| C1 | Riscaldatore aggiuntivo (Europa) | |
| C2 | Pompa del vuoto (Turbo aut.) | |
| D | Ventilatore del radiatore, bassa velocità. | |
| E | Controllo funzionamento lampada
(monitor della lampadina, anteriore) |
|
| F1 | – | |
| F2 | – | |
| G1 | Clacson | |
| G2 | Fari anteriori fendinebbia | |
| H | – | |
| I | Ventilatore del radiatore, alta velocità | |
| J | Compressore dell’aria condizionata | |
Saab 9-3 (2003-2014) – schema della scatola dei fusibili
Anno di produzione: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Fusibile accendisigari (presa di alimentazione) nel Saab 9-3 (2003-2014) è il fusibile 22 nella scatola dei fusibili a sinistra del cruscotto.
Pannello dei fusibili a sinistra del cruscotto
| Nr | Amperaggi [A] | Descrizione |
| 1 | 15 | Blocco sterzo |
| 2 | 5 | Colonna dello sterzo;
Interruttore di accensione |
| 3 | 10 | Kit vivavoce;
Lettore CD/cambi CD in cabina; SID. |
| 4 | 10 | Unità principale degli strumenti;
Climatizzazione manuale; Climatizzazione automatica (ACC) |
| 5 | 7.5 | Modulo di controllo nelle porte anteriori;
Blocco cambio freno (cambio automatico). |
| 6 | 7.5 | Interruttore luci di frenata |
| 7 | 20 | Pannello dei fusibili nel cruscotto;
Sportello del serbatoio carburante. |
| 8 | 30 | Modulo di controllo nella porta anteriore dei passeggeri |
| 9 | 10 | Pannello dei fusibili a fusibile |
| 10 | 30 | Presa rimorchio;
Presa elettrica nel vano tra i sedili. |
| 11 | 10 | Collegamento del bus dati (diagnostica) |
| 12 | 15 | Illuminazione interna compreso il vano portaoggetti |
| 13 | 10 | Accessori |
| 14 | 20 | Amplificatore 2;
Sistema audio 3; Radio; Sistema audio I; Pannello di controllo; Sistema audio-navigazione. |
| 15 | 30 | Modulo di controllo nella porta del conducente |
| 16 | 5 | Sistema di sensori personali |
| 17 | – | Non utilizzato |
| 18 | 7.5 | Controllo manuale del clima;
Ventilatore. |
| 19 | – | Non utilizzato |
| 20 | 7.5 | Interruttore di livellamento dei fari |
| 21 | 7.5 | Kit vivavoce;
Interruttore luci di frenata; Climatizzazione manuale; Interruttore del pedale della frizione. |
| 22 | 30 | Accendisigari |
| 23 | 40 | Ventilatore della cabina |
| 24 | 7.5 | Modulo di controllo dell’airbag |
| 25 | – | Non utilizzato |
| 26 | 5 | Sensore di inclinazione (auto con ESP) |
| 27 | – | Non utilizzato |
Pannello dei fusibili nel bagagliaio a sinistra
Saab 9-3 – pannello dei fusibili nel bagagliaio, lato sinistro (SportSedan)
Saab 9-3 – pannello dei fusibili nel bagagliaio, lato sinistro (Convertible)
| Nr | Amperaggi [A] | Descrizione |
| 1 | – | Non utilizzato |
| 2 | – | Non utilizzato |
| 3 | – | Non utilizzato |
| 4 | 40 | Sedili elettrici |
| 5 | 40 | De-ghiacciatore del lunotto posteriore;
STC. |
| 6 | 30 | Modulo di controllo nella porta posteriore sinistra |
| 7 | 30 | Modulo di controllo nella porta posteriore destra |
| 8 | 20 | Rimorchio |
| 9 | – | Non utilizzato |
| 10 | 30 | Luce di frenata sinistra;
Luce di direzione posteriore destra; Luce posteriore destra; luce di retromarcia destra; Luce di frenata alta; Luci per rimorchi. |
| 11 | – | Non utilizzato |
| 12 | – | Non utilizzato |
| 13 | – | Non utilizzato |
| 14 | – | Non utilizzato |
| 15 | 15 | Riscaldamento del sedile sinistro |
| 16 | 15 | Riscaldamento del sedile destro |
| 17 | 7.5 | Oscuramento automatico dello specchietto retrovisore;
Sensore della pioggia. |
| 18 | 15 | Tettuccio apribile |
| 19 | 7.5 | Telematica (OnStar) |
| 20 | 7.5 | Lettore DVD (sistema di navigazione);
Radio XM; Sintonizzatore TMC. |
| 21 | 7.5 | Assistenza al parcheggio Saab (SPA);
Modulo di controllo nelle porte posteriori; Illuminazione a cupola (cabriolet). |
| 22 | 30 | Radio;
Navigazione radio; Amplificatore; Sistema audio III. |
| 23 | 7.5 | TPMS (sistema di monitoraggio della pressione dei pneumatici) |
| 24 | 10 | Sensore di movimento;
Sensore di inclinazione; Luce a cupola (da modificare); Cambi CD nel bagagliaio (accessorio). |
| 25 | 30 | Sedile del conducente elettricamente regolabile con memoria |
| 26 | 30 | Luce di frenata destra;
Segnale di svolta a sinistra; Luce posteriore destra; Luce di retromarcia a sinistra; Illuminazione della targa; Illuminazione del bagagliaio; Illuminazione del rimorchio. |
| 27 | 10 | Cabriolet (Convertible):
Supporto lombare, Sedile anteriore elettricamente regolabile |
| 28 | 15 | Telematica |
| 29 | – | Non utilizzato |
Relè
| Nr | Descrizione |
| R1 | Sedili elettrici |
| R2 | Accensione +15 |
| R3 | Non utilizzato |
| R4 | De-ghiacciatore del lunotto posteriore |
| R5 | Non utilizzato |
| R6 | Non utilizzato |
| R7 | Apertura del coperchio del relè del motore |
| R8 | Non utilizzato |
| R9 | Non utilizzato |
| R10 | Non utilizzato |
| R11 | Non utilizzato |
Pannello dei fusibili nel vano motore
| Nr | Amperaggi [A] | Descrizione |
| 1 | – | Non utilizzato |
| 2 | 10 | Modulo di controllo del motore;
Modulo di controllo del cambio automatico |
| 3 | 20 | Clacson |
| 4 | 10 | Modulo di controllo del motore;
Disconnettore della batteria. |
| 5 | – | Non utilizzato |
| 6 | 10 | Leva del cambio;
Cambio automatico; Interruttore del pedale della frizione. |
| 7 | 10 | Fari xenon adattivi, sinistro |
| 8 | 5 | Relè della pompa a vuoto (sistema frenante) |
| 9 | – | Non utilizzato |
| 10 | – | Non utilizzato |
| 11 | – | Non utilizzato |
| 12 | 10 | Pompa del liquido lavavetri – lunotto posteriore |
| 13 | – | Non utilizzato |
| 14 | – | Non utilizzato |
| 15 | 30 | Pompa del liquido lavavetri – fari |
| 16 | 30 | Luci di posizione anteriori destra;
Segnale di svolta anteriore destro; Segnale di svolta laterale sinistro e destro; Fari abbaglianti destri; Fari anabbaglianti a sinistra; Fari fendinebbia anteriori sinistri. |
| 17 | 30 | Motore del tergicristallo anteriore, bassa velocità |
| 18 | 30 | Motore del tergicristallo anteriore, alta velocità |
| 19 | 20 | Riscaldamento ausiliario; riscaldamento stazionario |
| 20 | 10 | Livellamento dei fari;
Fari xenon adattivi, destro. |
| 21 | – | Non utilizzato |
| 22 | 30 | Pompa del liquido lavavetri, parabrezza |
| 23 | – | Non utilizzato |
| 24 | 20 | Flash-to-pass;
Fari abbaglianti, Fari destri e sinistri (auto con solo luci diurne). |
| 25 | 20 | Amplificatore, sistema audio II |
| 26 | 30 | Segnale di svolta a sinistra;
Luce di posizione anteriore sinistra; Faro fendinebbia destro; Faro anabbagliante destro; Faro abbagliante sinistro. |
| 27 | 60 | Controllore della candela di accensione |
| 28 | 40 | TCS/ESP |
| 29 | 60 | Fusibile principale 2 per il centro elettrico posteriore |
| 30 | 60 | Fusibile principale 2 per il cruscotto |
| 31 | 40 | Bobina di accensione |
| 32 | 60 | Fusibile principale 1 per il cruscotto |
| 33 | 40 | TCS/ESP |
| 34 | 60 | Fusibile principale 1 per il centro elettrico posteriore |
| 35 | 30 | Simtec:
Ventilatore del radiatore; T8, PSG16: Ventilatori del riscaldatore (alta velocità). |
| 36 | 20 | Ventilatori del riscaldatore (bassa velocità) |
| 37 | 60 | Blocco di trasporto;
Fusibile principale 3 per il centro elettrico posteriore. |
| Relè | ||
| R1 | Pompa del liquido lavavetri – parabrezza | |
| R2 | Non utilizzato | |
| R3 | Non utilizzato | |
| R4 | Non utilizzato | |
| R5 | Capacità | |
| R6 | Clacson | |
| R7 | Non utilizzato | |
| R8 | Avviamento del motore | |
| R9 | Accensione/spegnimento dei tergicristalli anteriori | |
| R10 | Pompa del liquido lavavetri, lunotto posteriore | |
| R11 | Accensione +15 | |
| R12 | Tergicristalli anteriori, alta/bassa velocità | |
| R13 | Non utilizzato | |
| R14 | Pompa del liquido lavavetri, fari | |
| R15 | Non utilizzato | |
| R16 | Non utilizzato | |

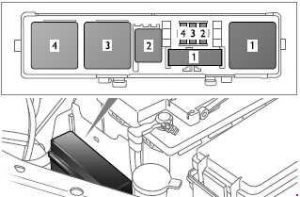

Pannello dei fusibili davanti alla batteria
| Nr | Amperaggi [A] | Descrizione |
| 1 | 60 | Pompa dell’aria, aria secondaria |
| 2 | 20 | Pompa del carburante;
Sonde lambda preriscaldate. |
| 3 | 10 | Compressore dell’aria condizionata |
| 4 | 30 | Relè principale |
| Relè | ||
| R1 | Non utilizzato | |
| R2 | Compressore dell’aria condizionata | |
| R3 | Sonde lambda preriscaldate | |
| R4 | Relè principale, motore (ECM/EVAP/iniettori) | |
