Citroën Nemo (2008-2015) – scatola dei fusibili

In questo articolo, troverai i diagrammi della scatola dei fusibili della Citroën Nemo 2008‑2015, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

Citroën Nemo (2008-2009) – schema del quadro fusibili

Anno di produzione: 2007, 2008.

Fusibile accendisigari (presa di alimentazione) nel Citroën Nemo (2008-2009) è il fusibile F85 nel quadro fusibili nel vano motore.

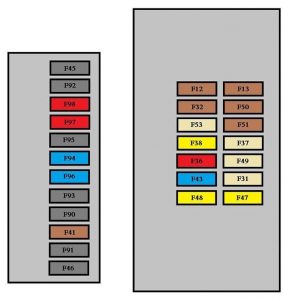

Quadro fusibili sul cruscotto

Fusibili	[A]	Descrizione
F12	7,5 A	Alimentazione del faro destro
F13	7,5 A	Alimentazione del faro sinistro – regolazione dell’altezza del proiettore
F31	5 A	Interruttore di alimentazione del modulo motore
F32	7,5 A	Lucciola anteriore – luce di cortesia anteriore – luce di cortesia posteriore
F36	10 A	Impianto audio – preparazione per telefono cellulare – pannello di controllo climatizzazione – presa diag EODB
F37	5 A	Luce di frenata – cruscotto
F38	20 A	Blocco porte
F43	15 A	Pompa tergicristallo
F47	20 A	Alimentazione del motore del finestrino del conducente
F48	20 A	Alimentazione del motore elettrico del finestrino del passeggero
F49	5 A	Modulo di assistenza al parcheggio – interruttore luci posteriori – specchietti esterni elettrici
F50	7,5 A	Modulo di controllo degli airbag
F51	5 A	Attiva pedale del freno – attiva pedale della frizione
F53	5 A	Cruscotto – luci posteriori antinebbia

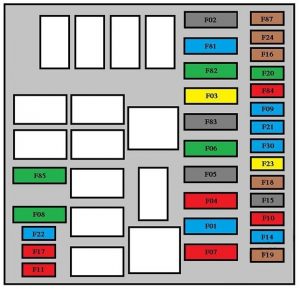

Quadro fusibili nel vano motore

Fusibili	[A]	Descrizione
F01	60 A	Modulo di controllo
F03	20 A	Alimentazione del motorino di avviamento
F04	40 A	Alimentazione della pompa del blocco idraulico ABS
F06	30 A	Controllo del gruppo ventilatore a una velocità
F07	40 A	Controllo del gruppo ventilatore ad alta velocità
F08	30 A	Pompa del climatizzatore
F10	10 A	Clacson
F11	10 A	Alimentazione secondaria per il sistema di controllo del motore
F14	15 A	Fari anabbaglianti
F 16	7,5 A	Modulo motore – unità di controllo elettronica del cambio
F17	15 A	Alimentazione della bobina di accensione, iniettori, unità di controllo centrale del motore
F18	7,5 A	Modulo di controllo del motore (1.4 HDi)
F19	7,5 A	Compressore del climatizzatore
F20	30 A	Alimentazione del lunotto riscaldato, riscaldatori elettrici per rimuovere il ghiaccio dagli specchietti esterni
F21	15 A	Controllo motore 1.4 benzina, bobina relè T09 (HDi)
F22	20 A	Modulo motore (1.4 HDi), pompa benzina
F23	20 A	Alimentazione delle valvole elettromagnetiche del blocco idraulico ABS
F24	7,5 A	ABS
F30	15 A	Luci antinebbia
F81	60 A	Modulo di riscaldamento
F82	30 A	Pompa del sistema di cambio elettronico – alimentazione del sistema di cambio elettronico
F84	10 A	Unità di controllo elettronica del sistema di cambio e valvole
F85	30 A	Presa accessori accendisigari -12 V.
F87	7,5 A	Luci di retromarcia – sensore di presenza acqua nel gasolio

Citroën Nemo (2010-2015) – schema della scatola dei fusibili

Anno di produzione: 2010, 2011, 2012, 2013, 2014, 2015.

Fusibile accendisigari (presa di alimentazione) nel Citroën Nemo (2010-2015) è il fusibile F94 nella scatola dei fusibili.

Scatola dei fusibili sul cruscotto

Nr	Amp [A]	Descrizione
F12	7,5 A	Alimentazione del faro destro
F13	7,5 A	Alimentazione del faro sinistro; Regolatore dell’altezza del faro.
F31	5 A	Interruttore di alimentazione del modulo motore
F32	7,5 A	Faro anteriore; Luce interna anteriore; Luce interna posteriore.
F36	10 A	Sistema audio; Preparazione per telefono cellulare; Pannello di controllo del climatizzatore; Presa di diagnosi EODB.
F37	5 A	Luce di stop; Cruscotto.
F38	20 A	Bloccaggio porte
F43	15 A	Pompa dei tergicristalli
F47	20 A	Alimentazione del motore del finestrino del conducente
F48	20 A	Alimentazione del motore elettrico del sollevatore del finestrino del passeggero.
F49	5 A	Modulo di controllo dei sensori di parcheggio; Interruttore della luce posteriore; Specchietti retrovisori elettrici; Modulo di controllo dell’allarme volumetrico.
F50	7,5 A	Modulo di controllo degli airbag
F51	7,5 A	Interruttore del pedale del freno; Interruttore del pedale della frizione; Controllo degli specchietti laterali; Sistema Bluetooth centrale.
F53	5 A	Cruscotto; Fari posteriori fendinebbia.
F41	7,5 A	Sbrinamento degli specchietti esterni
F94	15 A	Accendisigari
F96	15 A	Presa accessori 12 V.
F97	10 A	Sedile riscaldato lato conducente.
F98	10 A	sedile riscaldato lato passeggero.

Scatola dei fusibili nel vano motore

Nr	Amp [A]	Descrizione
F01	60 A	Modulo di controllo
F02	40 A	Ventilatore del compartimento passeggeri.
F03	20 A	Alimentazione del motorino di avviamento
F04	40 A	Alimentazione della pompa del blocco idraulico ABS
F06	30 A	Controllo del ventilatore di raffreddamento a una velocità.
F07	40 A	Controllo del ventilatore di raffreddamento ad alta velocità.
F08	30 A	Compressore dell’aria condizionata
F09	15 A	Cavi per gancio di traino.
F10	10 A	Clacson
F11	10 A	Alimentazione aggiuntiva del carico del sistema di controllo del motore
F14	15 A	Fari anabbaglianti
F15	15 A	Presa accessori 12 V.
F 16	7,5 A	Modulo di controllo del motore – cambio elettronico e relè della leva del cambio – T20
F17	15 A	Alimentazione della bobina di accensione; Iniettori; Modulo di controllo del motore (1.3 HDi).
F18	7,5 A	Modulo di controllo del motore (1,3 HDi); Bobina del relè T09.
F19	7,5 A	Compressore dell’aria condizionata
F20	30 A	Alimentazione del lunotto riscaldato; Elementi riscaldanti elettrici degli specchietti laterali.
F21	15 A	Pompa carburante (benzina 1.4 e 1.3 HDi)
F22	20 A	Modulo di controllo del motore (1.3 HDi)
F23	20 A	Alimentazione delle elettrovalvole dei blocchi idraulici ABS.
F24	7,5 A	ABS
F30	15 A	Fari fendinebbia
F81	60 A	Modulo di riscaldamento pre-riscaldamento (1,3 HDi)
F82	30 A	Pompa elettronica del cambio; Alimentazione del cambio elettronico.
F84	10 A	Modulo di controllo elettronico del cambio e elettrovalvole.
F85	30 A	Accendisigari; Presa accessori 12 V.
F87	7,5 A	Fari di retromarcia; Sensore di presenza di acqua nel gasolio; Sensore di flusso d’aria; Bobine dei relè T02, T05, T14, T17 e T19 (oltre a 1,3 HDi)
F87	5 A	Fari di retromarcia; Sensore di presenza di acqua nel gasolio; Sensore di flusso d’aria; Bobine dei relè T02, T05, T14, T17 e T19; Sensore di stato di carica della batteria (oltre a 1,3 HDi).
