Ford Ka (1996-2016) – scatola dei fusibili
Ford Ka (1996-2007) – schema della scatola dei fusibili
Anno di produzione: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007.
Fusibile accendisigari (presa di alimentazione) nel Ford Ka (1996-2007) è il fusibile 5 nella scatola dei fusibili centrale nell’abitacolo.

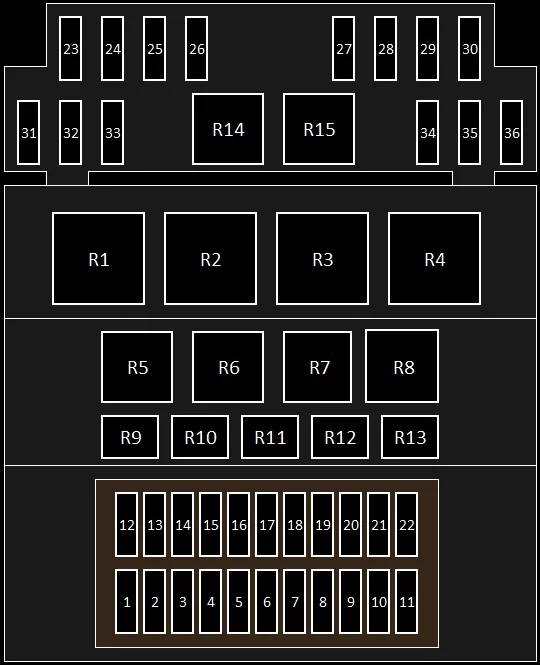

Scatola dei fusibili nell’abitacolo
| Nr | Amp [A] | Descrizione |
| 1 | 20 | Vetro posteriore riscaldato;
Chiusura centralizzata; Specchietti esterni riscaldati. |
| 2 | 10 | Luci interne;
Orologio; Radio; Interfaccia dati. |
| 3 | 30 | Modulo ABS |
| 4 | 3 | Centralina motore;
Relè principale |
| 5 | 15 | Accendisigari |
| 6 | 10 | Luci di posizione lato sinistro;
Illuminazione cruscotto; Luci di segnalazione. |
| 7 | 10 | Luci di posizione – lato destro,
luci posteriori |
| 8 | 10 | Luci anabbaglianti lato sinistro |
| 9 | 10 | Luci anabbaglianti lato destro |
| 10 | 10 | Luci abbaglianti – lato sinistro,
indicatore luci abbaglianti |
| 11 | 10 | Luci abbaglianti lato destro |
| 12 | 30 | Motore del ventilatore del riscaldatore;
Motore di ricircolo. |
| 13 | 15 | Controllo dell’illuminazione;
Luce di frenata. |
| 14 | 30 | Finestrini elettrici |
| 15 | 20 | Controllo dell’illuminazione |
| 16 | 20 | Motore tergicristallo;
Motore della pompa del lavavetri. |
| 17 | 15 | Climatizzazione;
Relè di accensione; Pannello strumenti; Chiusura centralizzata; Illuminazione ingresso. |
| – | 7,5 | Relè di accensione;
Pannello strumenti; Relè della pompa del carburante; Controllo elettronico del motore. |
| 18 | 10 | Modulo airbag |
| 19 | 25 | Pompa carburante, trasformatore di accensione |
| 20 | 15 | Gestione elettronica del motore |
| – | 15 | Controllo elettronico del motore;
Modulo ABS; Relè del ventilatore di raffreddamento del motore. |
| 21 | 10 | Luce posteriore antinebbia |
| 22 | 10 | Indicatori di direzione |
Ford Ka (1996-2008) – schema del fusibile
Anno di produzione: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008.
Fusibile accendisigari (presa di alimentazione) nel Ford Ka (1996-2008) è il fusibile 5 nella scatola dei fusibili.

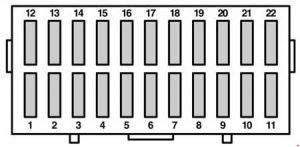

Schema della scatola dei fusibili
| Numero | Amperaggio | Descrizione |
| 1 | 20 | Finestrino posteriore riscaldato, chiusura centralizzata, specchietti esterni riscaldati |
| 2 | 10 | Luci interne, orologio, radio, porta dati |
| 3 | 30 | Modulo ABS |
| 4 | 3 | Centralina motore, relè principale |
| 5 | 15 | Accendisigari |
| 6 | 10 | Luci di posizione lato sinistro, retroilluminazione cruscotto, luci di segnalazione |
| 7 | 10 | Luci di posizione, lato destro, luci posteriori |
| 8 | 10 | Luci anabbaglianti lato sinistro |
| 9 | 10 | Luci anabbaglianti lato destro |
| 10 | 10 | Luci abbaglianti lato sinistro, indicatore luci abbaglianti |
| 11 | 10 | Luci abbaglianti lato destro |
| 12 | 30 | Motore del ventilatore del riscaldatore, motore di ricircolo |
| 13 | 15 | Controllo dell’illuminazione, luce di frenata |
| 14 | 30 | Finestrini elettrici |
| 15 | 20 | Controllo dell’illuminazione |
| 16 | 20 | Motore tergicristallo, motore della pompa del lavavetri |
| 17 | 15 | Climatizzazione, relè di accensione, quadro strumenti, chiusura centralizzata, illuminazione ingresso |
| – | 7,5 | Relè di accensione, quadro strumenti, relè della pompa del carburante, controllo elettronico del motore |
| 18 | 10 | Modulo airbag |
| 19 | 25 | Pompa del carburante, trasformatore di accensione |
| 20 | 15 | Gestione elettronica del motore |
| – | 15 | Controllo elettronico del motore, modulo ABS, relè del ventilatore di raffreddamento del motore |
| 21 | 10 | Luce di retromarcia |
| – | 20 | Motore tergicristallo posteriore, luce di retromarcia, climatizzazione, valvola dell’acqua del riscaldatore |
| 22 | 10 | Indicatori di direzione |
Ford Ka (2008.09.15-2010.10.31) – schema del quadro fusibili
Anno di produzione: 2008, 2009, 2010.
Fusibile accendisigari (presa di alimentazione) nel Ford Ka (2008.09.15-2010.10.31) è il fusibile F85 nel quadro fusibili nel vano motore.

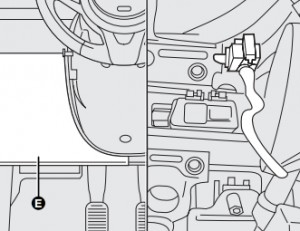

Fusibili sul cruscotto
| Amp [A] | Descrizione | Posizione |
| 5 | Il riscaldamento degli specchietti laterali si trova nell’area della presa diagnostica | Per accedere al fusibile, è necessario rimuovere il coperchio premuto E. |
Quadro fusibili nel vano passeggeri
| Nr | Amp [A] | Descrizione |
| F12 | 7,5 | Alimentazione della luce anabbagliante destra |
| F13 | 7,5 | Luce anabbagliante sinistra e alimentazione dell’unità di controllo dell’orientamento dei fari. |
| F31 | 5 | Interruttore del gruppo di connessione del vano motore. |
| F32 | 7,5 | Luci di posizione anteriori e posteriori; Illuminazione del bagagliaio e delle pozzanghere. |
| F36 | 10 | Presa diagnostica; Radio; Climatizzazione; EOBD. |
| F37 | 5 | Interruttore delle luci di frenata; Nodo del cruscotto. |
| F38 | 20 | Chiusura centralizzata delle porte |
| F43 | 15 | Pompa del tergicristallo anteriore/posteriore |
| F47 | 20 | Finestrini elettrici lato conducente |
| F48 | 20 | Finestrini elettrici lato passeggero |
| F49 | 5 | Sensore di parcheggio; Interruttori di illuminazione; Specchietti elettrici. |
| F50 | 7,5 | Nodo dell’airbag |
| F51 | 7,5 | Interruttore radio; Convergenza; Climatizzazione; Luci di frenata; Frizione. |
| F53 | 5 | Nodo del cruscotto |

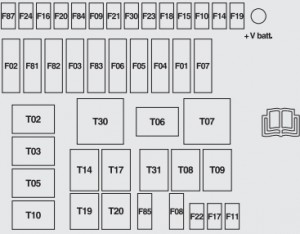

Quadro fusibili nel vano motore
| Nr | Amp [A] | Descrizione |
| F01 | 60 | Unità di controllo del computer della carrozzeria |
| F02 | 20 | Subwoofer; Amplificatore audio hi-fi. |
| F03 | 20 | Chiave di accensione |
| F04 | 40 | Unità di controllo ABS (alimentazione della pompa) |
| F05 | 70 | EPS |
| F06 | 20 | Ventilatore di raffreddamento del motore a una velocità |
| 30 | Ventilatore di raffreddamento del motore a una velocità; Ventilatore di raffreddamento del motore a bassa velocità. | |
| F07 | 40 | Ventilatore di raffreddamento del motore ad alta velocità |
| F08 | 30 | Ventilatore del sistema di climatizzazione |
| F09 | – | Di riserva |
| F10 | 15 | Clacson |
| F11 | 10 | Unità di controllo del motore (carichi secondari) |
| F14 | 15 | Fari principali |
| F15 | 15 | Sedili riscaldati |
| F 16 | 7,5 | +15 Controllore del motore |
| F17 | 10 | Unità di controllo del motore |
| F18 | 7,5 | Unità di controllo del motore (1,2 l Duratec) |
| 7,5 | Controllore del motore, bobina del relè (1,3 l Duratorq) | |
| F19 | 7,5 | Compressore dell’aria condizionata |
| F20 | 30 | Vetro posteriore riscaldato, sbrinatori degli specchietti |
| F21 | 15 | Pompa del carburante |
| F22 | 15 | Bobina di accensione; Iniettori (1,2 l Duratec). |
| 20 | Unità di controllo del motore (1,3 l Duratorq) | |
| F23 | 20 | Unità di controllo ABS (alimentazione dell’unità di controllo + solenoidi) |
| F24 | 7,5 | +15 Controllore ABS (alimentazione della pompa); EPS; Sensore di inclinazione. |
| F30 | 15 | Fari fendinebbia |
| F81 | 50 | Unità di controllo delle candele riscaldate (1,3 l Duratorq) |
| F82 | – | Di riserva |
| F83 | 50 | Vetro anteriore riscaldato |
| F84 | – | Di riserva |
| F85 | 15 | Presa anteriore (con o senza spina accendisigari) |
| F87 | 7,5 | +15 per le luci di retromarcia; Debimetro; Presenza di acqua nel sensore del gasolio; Bobine dei relè T02, T05, T14 e T19. |
| Nr | Amp [A] | Descrizione |
| T02 | 20 | Fari principali |
| T03 | 20 | Segnalatori acustici |
| T05 | 20 | Compressore dell’aria condizionata |
| T06 | 30 | Ventilatore di raffreddamento del motore a una velocità |
| Ventilatore di raffreddamento del motore a bassa velocità | ||
| T07 | 50 | Ventilatore di raffreddamento del motore ad alta velocità |
| T08 | 30 | Ventilatore del sistema di climatizzazione |
| T09 | 30 | Unità di controllo del motore (relè principale). |
| T10 | 20 | Sedili riscaldati |
| T14 | 20 | Fari fendinebbia |
| T17 | 30 | Pompa del carburante |
| T19 | 30 | Sbrinamento |
| T20 | – | Di riserva |
| T30 | 50 | Vetro anteriore riscaldato |
| T31 | 30 | Presa anteriore (con o senza spina accendisigari). |
Ford Ka (2010.11.01-2014.10.31) – schema del fusibile
Anno di produzione: 2010, 2011, 2012, 2013, 2014.
Fusibile accendisigari (presa di alimentazione) nel Ford Ka (2010.11.01-2014.10.31) è il fusibile F85 nel quadro fusibili nel vano motore.
Fusibili sul cruscotto
| Amp [A] | Descrizione | Posizione |
| 5 | Il riscaldamento degli specchietti laterali si trova nell’area della presa diagnostica | Per accedere al fusibile, rimuovere la copertura premuta E. |

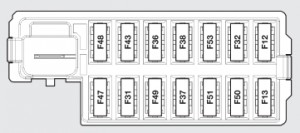

Scatola fusibili nell’abitacolo
| Nr | Amp [A] | Descrizione |
| F12 | 7,5 | Alimentazione del faro destro |
| F13 | 7,5 | Faro sinistro e alimentazione dell’unità di controllo dell’orientamento dei fari |
| F31 | 5 | Bobine dell’interruttore remoto nella scatola fusibili nel vano motore (INT/A) |
| F32 | 7,5 | Fari anteriori e posteriori; Illuminazione del bagagliaio e delle pozzanghere. |
| F36 | 10 | Presa diagnostica; Radio; Climatizzatore; EOBD |
| F37 | 5 | Interruttore luci di stop; Modulo del cruscotto. |
| F38 | 20 | Chiusura centralizzata delle porte |
| F43 | 15 | Pompa del lavavetri anteriore/posteriore |
| F47 | 20 | Finestrini elettrici lato conducente |
| F48 | 20 | Finestrino elettrico lato passeggero |
| F49 | 5 | Sensore di parcheggio; Interruttori di illuminazione; Specchietti elettrici. |
| F50 | 7,5 | Unità di controllo dell’airbag |
| F51 | 7,5 | Interruttore radio; Convergenza; Climatizzatore; Luci di stop; Frizione. |
| F53 | 5 | Modulo del cruscotto |
Scatola fusibili nel vano motore
| Nr | Amp [A] | Descrizione |
| F01 | 60 | Unità di controllo del computer della carrozzeria |
| F02 | 20 | Subwoofer; Amplificatore audio hi-fi. |
| F03 | 20 | Chiave di accensione |
| F04 | 40 | Unità di controllo ABS (alimentazione della pompa) |
| F05 | 70 | EPS |
| F06 | 20 | Ventilatore di raffreddamento del motore a una velocità |
| 30 | Ventilatore di raffreddamento del motore a una velocità; Ventilatore di raffreddamento del motore a bassa velocità. | |
| F07 | 40 | Ventilatore di raffreddamento del motore ad alta velocità |
| F08 | 30 | Ventilatore elettrico del climatizzatore |
| F09 | 15 | Display |
| F10 | 15 | Clacson |
| F11 | 10 | Unità di controllo del motore (carichi secondari) |
| F14 | 15 | Fari anabbaglianti |
| F15 | 20 | Motore del tetto apribile |
| F16 | 7,5 | +15 Controllore del motore |
| F17 | 10 | Unità di controllo del motore |
| F18 | 7,5 | Unità di controllo del motore (1,2 l Duratec) |
| 7,5 | Controllore del motore, bobina del relè (1,3 l Duratorq) | |
| F19 | 7,5 | Compressore del climatizzatore |
| F20 | 30 | Vetro posteriore riscaldato; Sbrinatori degli specchietti. |
| F21 | 15 | Pompa del carburante |
| F22 | 15 | Bobina di accensione; Iniettori (1,2 l Duratec). |
| 20 | Unità di controllo del motore (1,3 l Duratorq) | |
| F23 | 20 | Unità di controllo ABS (alimentazione dell’unità di controllo + solenoidi) |
| F24 | 7,5 | +15 Controllore ABS (alimentazione della pompa); EPS; Sensore di inclinazione. |
| F30 | 15 | Fari fendinebbia |
| F81 | 50 | Unità di controllo delle candele riscaldate (1,3 l Duratorq) |
| F82 | – | Di riserva |
| F83 | 50 | Vetro anteriore riscaldato |
| F84 | – | Di riserva |
| F85 | 15 | Presa anteriore (con o senza spina accendisigari) |
| F87 | 7,5 | +15 per le luci di retromarcia; Debimetro; Sensore di presenza d’acqua nel gasolio; Bobine dei relè T02, T05, T14 e T19. |
| Nr | Amp [A] | Descrizione |
| T02 | 20 | Fari principali |
| T03 | 20 | Suonerie |
| T05 | 20 | Compressore del climatizzatore |
| T06 | 30 | Ventilatore a una velocità di raffreddamento del motore. |
| Ventilatore di raffreddamento del motore a bassa velocità. | ||
| T07 | 50 | Ventilatore di raffreddamento del motore ad alta velocità. |
| T08 | 30 | Ventilatore del sistema di climatizzazione |
| T09 | 30 | Unità di controllo del motore (relè principale) |
| T10 | 20 | Sedili riscaldati |
| T14 | 20 | Fari fendinebbia |
| T17 | 30 | Pompa del carburante |
| T19 | 30 | Disappannamento |
| T20 | – | Di riserva |
| T30 | 50 | Vetro anteriore riscaldato |
| T31 | 30 | Presa anteriore (con o senza spina accendisigari) |
Ford Ka (2008-2016) – schema del fusibile
Anno di produzione: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Fusibile accendisigari (presa di alimentazione) nel Ford Ka (2008-2016) è il fusibile F85 nella scatola dei fusibili nel vano motore.

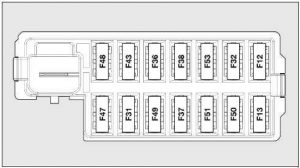

Scatola dei fusibili del comparto passeggeri
| Numero | Amperaggi | Descrizione |
| F12 | 7,5 | Alimentazione del faro anteriore destro |
| F13 | 7,5 | Faro anteriore sinistro e alimentazione dell’unità di controllo dell’orientamento dei fari |
| F31 | 5 | Bobine dell’interruttore remoto nella scatola dei fusibili nel vano motore (INT / A) |
| F32 | 7,5 | Fari anteriori e posteriori, luci del bagagliaio e luci d’acqua |
| F36 | 10 | Presa diagnostica, radio, aria condizionata, EOBD |
| F37 | 5 | Interruttore luci di stop, nodo della plancia strumenti |
| F38 | 20 | Chiusura centralizzata delle porte |
| F43 | 15 | Pompa del tergicristallo anteriore/posteriore |
| F47 | 20 | Finestrini elettrici lato conducente |
| F48 | 20 | Finestrino elettrico lato passeggero |
| F49 | 5 | Sensore di parcheggio, interruttori di illuminazione, specchietti elettrici |
| F50 | 7,5 | Unità di controllo dell’airbag |
| F51 | 7,5 | Interruttore radio, convergenza, aria condizionata, luci di stop, frizione |
| F53 | 5 | Nodo della plancia strumenti |

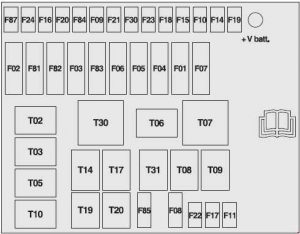

Scatola dei fusibili del vano motore
| Numero | Amperaggi | Descrizione |
| F01 | 60 | Unità di controllo del computer di carrozzeria |
| F02 | 20 | Subwoofer, amplificatore audio hi-fi |
| F03 | 20 | Chiave di accensione |
| F04 | 40 | Unità di controllo ABS (alimentazione della pompa) |
| F05 | 70 | EPS |
| F06 | 20 | Ventilatore di raffreddamento del motore a una velocità |
| 30 | Ventilatore di raffreddamento del motore a una velocità, ventilatore di raffreddamento del motore a bassa velocità | |
| F07 | 40 | Ventilatore di raffreddamento del motore ad alta velocità |
| F08 | 30 | Ventilatore del sistema di aria condizionata |
| F09 | 30 | Display |
| F10 | 15 | Clacson |
| F11 | 10 | Unità di controllo del motore (carichi secondari) |
| F14 | 15 | Fari principali |
| F15 | 15 | Sedili riscaldati Motore per tetto apribile |
| F 16 | 7,5 | +15 Controllore del motore |
| F17 | 10 | Unità di controllo del motore |
| F18 | 7,5 | Controllore del motore (1,2 l Duratec) Controllore del motore, bobina del relè (1,3 l Duratorq) |
| F19 | 7,5 | Compressore dell’aria condizionata |
| F20 | 30 | Vetro posteriore riscaldato, sbrinamento degli specchietti |
| F21 | 15 | Pompa del carburante |
| F22 | 15 | Bobina di accensione, iniettori (1,2 l Duratec) |
| 20 | Unità di controllo del motore (1,3 l Duratorq) | |
| F23 | 20 | Unità di controllo ABS (alimentazione dell’unità di controllo + solenoidi) |
| Ff24 | 7,5 | +15 Controllore ABS (alimentazione della pompa), EPS, sensore di inclinazione |
| F30 | 15 | Fari fendinebbia |
| F81 | 50 | Unità di controllo delle candele riscaldate (1,3 l Duratorq) |
| F82 | – | – |
| F83 | 50 | Vetro anteriore riscaldato |
| F84 | – | – |
| F85 | 15 | Presa anteriore (con o senza spina accendisigari) |
| F87 | 7,5 | +15 per le luci di retromarcia, debimetro, presenza di acqua nel sensore del carburante, bobine dei relè T02, T05, T14 e T19 |
