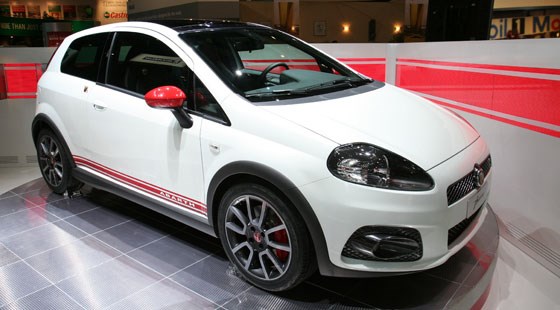

Abarth Grande Punto (2007-2010) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Abarth Grande Punto 2007-2010, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Abarth Grande Punto (2007-2010) – schema del fusibile
Anno di produzione: 2007, 2008, 2009, 2010.
Fusibile accendisigari (presa di alimentazione) in Abarth Grande Punto (2007-2010) è il fusibile 31 nella scatola dei fusibili.
Scatola dei fusibili sul cruscotto
| Descrizione | Nr | Amp [A] |
| Libero | 01 | – |
| Pannello strumenti Power + batteria;
Presa diagnostica EOBD. |
02 | 10 |
| Sistema audio Power + batteria,
Unità di controllo del vivavoce con riconoscimento vocale e tecnologia Bluetooth®; Unità di controllo per il sistema audio Hi-Fi. |
03 | 15 |
| Interruttore di alimentazione + batteria | 04 | 7,5 |
| Potenza della pompa del tergicristallo anteriore e posteriore | 05 | 20 |
| Alimentazione per l’attuatore del portellone posteriore | 05 | 15 |
| Alimentazione per gli attuatori del motore della serratura delle porte;
Attuatori del motore della serratura di sicurezza. |
07 | 20 |
| Libero | 08 | – |
| Alimentazione della luce di lettura anteriore,
luce di lettura posteriore, luce del bagagliaio, luce di pozzetto, luce supplementare. |
09 | 10 |
| Controllore dell’assistenza elettrica
alla sterzata Power + con chiave. |
10 | 7,5 |
| Power + chiave sul pannello strumenti;
Interruttore del pedale del freno (circuito di controllo delle luci di freno); Interruttore del pedale della frizione |
11 | 7,5 |
| Controllore del sistema frenante Power + con chiave;
Sistema VDC; Interruttore del pedale del freno. |
12 | 7,5 |
| Unità di controllo chiave del sistema
di airbag Power+ |
13 | 10 |
| Illuminazione dei pulsanti laterali di alimentazione + pulsante;
Indicatori sul volante; Pannello centrale dei pulsanti (controllo ASR e LED) |
14 | 7,5 |
| Illuminazione del pannello dei pulsanti Power + sulla lampada del soffitto;
pannello dei pulsanti di riscaldamento dei sedili anteriori (controllo del sistema e LED); Sensore della pioggia. |
14 | 7,5 |
| Pulsante Power + unità di controllo del tettuccio apribile;
Unità di controllo del sensore di pressione degli pneumatici; Unità di controllo del vivavoce con riconoscimento vocale e tecnologia Bluetooth®; Unità di controllo del sistema di sensori di parcheggio. |
14 | 7,5 |
Scatola dei fusibili nel vano motore
| Descrizione | Nr | Amp [A] |
| Alimentazione + batteria del sistema frenante
(valvole elettromagnetiche) |
53 | 30 |
| Potenza della luce anabbagliante sinistra;
Dispositivo di regolazione dei fari. |
38 | 10 |
| Potenza della luce anabbagliante destra | 39 | 10 |
| Potenza dei fari abbaglianti sinistri | 40 | 10 |
| Potenza del faro abbagliante destro | 41 | 10 |
| Unità di controllo del motore Power + | 47 | 7,5 |
| Radiatore del compartimento passeggeri Power + chiave;
Unità di controllo elettronica del finestrino del conducente; Specchietti laterali elettrici; Luce di retromarcia (versione 1.4 8v Dualogic) |
48 | 7,5 |
| Libero | 46 | – |
| Potenza per carichi aggiuntivi del sistema di diagnostica del motore | 34 | 15 |
| Potenza per carichi di base del sistema di diagnostica del motore
(coil di accensione, iniettori, unità di controllo del motore – versioni Multijet). |
30 | 15 |
| Potenza dell’unità di controllo del motore (motore 1.4) | 33 | 10 |
| Potenza della pompa del carburante | 51 | 15 |
| Alimentazione delle luci fendinebbia anteriori | 25 | 15 |
| Potenza della pompa del tergicristallo dei fari | 27 | 30 |
| Potenza per il clacson a tonalità singola | 37 | 15 |
| Alimentazione del compressore dell’aria condizionata | 42 | 7,5 |
| Potenza per il motorino di avviamento (magnete + 50) | 49 | 30 |
| Alimentazione della valvola elettromagnetica (motore 1.4 16V) | 29 | 7,5 |
| Unità di controllo del raffreddamento interno
Power + batteria. |
54 | 7,5 |
| Unità di controllo del motore Power + batteria | 32 | 7,5 |
| Presa anteriore,
Accendisigari. |
31 | 20 |
| Luce di retromarcia Power + chiave;
Controllore delle candele; Flussometro; Sensore di presenza d’acqua nel gasolio. |
45 | 10 |
| Alimentazione dei dispositivi elettrici di sbrinamento
degli specchietti esterni. |
43 | 10 |
| Potenza del motorino alzavetro anteriore del passeggero | 26 | 20 |
| Potenza del motorino alzavetro del conducente | 28 | 20 |
| Libero | 52 | – |
| Libero | 44 | – |
Scatola dei fusibili nel bagagliaio
| Descrizione | Nr | Amp [A] |
| Libero | 01 | – |
| Libero | 02 | – |
| Libero | 03 | – |
| Potenza del motore di regolazione lombare del sedile del conducente | 04 | 10 |
| Alimentazione per l’uscita di corrente di avviamento | 05 | 15 |
| Libero | 06 | – |
| Libero | 07 | – |
| Potenza per il riscaldatore del sedile del conducente | 08 | 10 |
| Alimentazione del gruppo di riscaldamento del sedile del passeggero | 09 | 10 |
| Potenza + batteria del motore del finestrino nelle porte posteriori destra | 10 | 20 |
| Potenza + batteria del motore del finestrino nelle porte posteriori sinistra | 11 | 20 |
| Libero | 12 | – |
| Libero | 13 | – |
| Libero | 14 | – |
| Unità di controllo del sistema di monitoraggio della pressione in
pneumatici Power + batteria |
15 | 10 |
| Subwoofer della batteria del sistema hi-fi Power + | 16 | 20 |
| Power + batteria del sistema tettuccio apribile | 17 | 20 |
