Audi A6 C5 (1997-2005) – scatola dei fusibili e relè
Audi A6 C5 (1997-2005) – schema dei fusibili e relè
Anno di produzione: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Fusibile accendisigari (presa di alimentazione) in Audi A6 C5 (1997-2005) è il fusibile 33 nel pannello fusibili sul cruscotto.
Pannello fusibili lato cruscotto
| Nr |
Amperaggi [A] |
Descrizione |
| 1 | 5 | Elemento riscaldante (ugello sinistro del tergicristallo);
Elemento riscaldante (ugello destro del tergicristallo). |
| 2 | 10 | Interruttore luci di emergenza |
| 3 | 5 | Illuminazione del vano portaoggetti |
| 4 | 5 | Illuminazione della targa |
| 5 | 10 | Livello olio/sensore temperatura olio;
Valvola di regolazione compressore; Sistema di climatizzazione; Sensore alta pressione; Interruttore Tiptronic; Unità di controllo monitoraggio pressione pneumatici; Dispositivo di monitoraggio lampadine; Controllore e display climatizzatore; Sensore qualità aria; Sistema di navigazione con CD; Unità di controllo autolivellante sospensione; Unità di controllo altezza sospensione; Unità di controllo telefonica/telematica; Unità di controllo comando vocale; Unità di controllo assistenza parcheggio; Interruttore tendina posteriore.. |
| 6 | 5 | Unità di controllo centrale con blocco |
| 7 | 10 | Unità di controllo ABS;
Sensore angolo di sterzata; Pulsante TCS/ESP; Interruttore pedale freno sistema cruise control; (sistema di iniezione diretta gasolio) Interruttore pedale frizione. |
| 8 | 5 | Unità di controllo telefonica/telematica;
Unità di controllo comando vocale. |
| 9 | 10 | Specchietto retrovisore esterno riscaldato, lato conducente;
Specchietto retrovisore esterno riscaldato, lato passeggero anteriore. |
| 10 | 5 | Controllo angolo fari, unità di controllo |
| 11 | 5 | Specchietto retrovisore interno automatico antiabbagliamento |
| 12 | 10 | Collegamento per diagnosi |
| 13 | 10 | Interruttore luce freno;
Lampadine freno. |
| 14 | 10 | Unità di controllo centrale con blocco
Memoria unità di controllo – sedile conducente Interruttore sblocco vano bagagli; Interruttore monitor interno. |
| 15 | 10 | Unità di controllo con display nel cruscotto;
Relè isolamento celle solari; Sistema di navigazione con unità di controllo azionamento CD; Unità di controllo memoria specchi; Ricevitore radio ausiliario controllato radio. |
| 16 | 5 | Sensore angolo di sterzata |
| 17 | 10 | Unità di controllo monitoraggio pressione pneumatici;
Unità di controllo autolivellante sospensione; Interruttore radio bidirezionale; Unità di controllo assistenza parcheggio. |
| 18 | 10 | Lampadina principale, destra;
Faro anabbagliante; Luce di avviso. |
| 19 | 10 | Lampadina principale, sinistra |
| 20 | 15 | Lampadina abbagliante, destra;
Motore controllo angolo fari, destro. |
| 21 | 15 | Lampadina abbagliante, sinistra;
Motore controllo angolo fari, sinistro. |
| 22 | 5 | Lampadina laterale, destra;
Lampadina luce posteriore (rossa), destra. |
| 23 | 5 | Lampadina laterale, sinistra;
Lampadina luce posteriore (rossa), sinistra. |
| 24 | 25 | Spruzzatore automatico;
Relè tergicristallo; Controllo tergicristalli. |
| 25 | 30 | Controllore e display climatizzatore/climatizzatore;
Relè isolamento celle solari; Ventola aria fresca; Relè accoppiamento magnetico; Relè riscaldatore ausiliario. |
| 26 | 30 | Controllore e display climatizzatore;
Interruttore riscaldato lunotto posteriore. |
| 27 | 15 | Volante riscaldato;
Motore tergicristallo lunotto posteriore. |
| 28 | 20 | Pompa carburante (pompa di alimentazione);
Unità di controllo pompa carburante; Relè pompa carburante. |
| 29 | 30 20 | Bobina di accensione con stadio di uscita
(codice motore BAS); Dispositivo di controllo Motronic (codice motore BAS); Stadio di uscita; Bobina di accensione con stadio di uscita; Dispositivo di controllo Motronic; Valvole di regolazione albero a camme. |
| 30 | 20 | Controllore regolazione tetto apribile scorrevole |
| 31 | 15 | Inibitore avviamento e relè luce retromarcia;
Interruttore luci di emergenza; Interruttore luci retromarcia; Diagnosi connessione; Interruttore multifunzionale; Relè ritardo disattivazione accensione; Unità di controllo automatica cambio. |
| 32 | 20 | Iniettori;
Interruttore sistema cruise control. |
| 33 | 15 | Accendisigari;
Accendisigari, posteriore. |
| 34 | 15 | Relè pompa aria secondaria;
Valvole elettromagnetiche; Valvola ingresso aria secondaria; Valvola ritorno aria turbocompressore; Misuratori aria; Riscaldatore sonde lambda; Valvola deviatrice collettore di aspirazione. |
| 35 | 30 | Pressofusione rimorchio |
| 36 | 15 | Interruttore luci fendinebbia anteriori e posteriori |
| 37 | 20 | Radio;
Amplificatore con subwoofer; Unità di controllo selezione antenne; Controllore elettronico di navigazione; Sintonizzatore navigazione/TV; Interfaccia di navigazione; Lettore di schede chip. |
| 38 | 20 | Unità di controllo centrale con blocco |
| 39 | 15 | Interruttore luci di emergenza |
| 40 | 25 | Relè sonoro a due toni |
| 41 | 25 | Relè per valvole elettromagnetiche ABS
(tutti i modelli). |
| 42 | 25 | Unità di controllo ABS |
| 43 | 5 | Radio;
Controllore elettronico di navigazione. |
| 44 | 30 | Relè riscaldatore ausiliario;
Relè isolamento celle solari 2; Regolatore sedile conducente riscaldato; Regolatore riscaldato sedile passeggero anteriore; Interruttore riscaldato sedile posteriore sinistro; Interruttore riscaldato sedile posteriore destro. |
Supporto relè a 13 punti, dietro il vano portaoggetti conducente
| Nr | Descrizione |
| 1 | Relè a due toni (telematica – USA) – J4 |
| 2 | Relè alternativo plug-in – J442;
Unità di controllo sistema di allerta (taxi) – J85; Sirena relè (veicoli di polizia) – J408; Relè sistema di allerta, commutazione luci (veicoli speciali) – J549. |
| 3 | Relè isolamento celle solari – J309;
Unità di controllo sistema di allerta (taxi) – J85; Sirena relè (veicoli di polizia) – J408; Relè sistema di allerta 2, interruzione circuito principale (veicoli speciali) – J461. |
| 4 | Relè con inibitore avviamento – J207;
Inibitore avviamento e relè luce retromarcia – J226. |
| 5 | Relè accoppiamento magnetico – J44;
Relè riscaldatore ausiliario – J8. |
| 6 | Relè luce fendinebbia – J5;
Relè pompa carburante (motori TDI) – J17. |
| 7 | Gruppo di controllo multifunzionale volante – J453 |
| 8 | Gruppo di controllo multifunzionale volante – J453 |
| 9 | Dispositivo di monitoraggio lampadine – J123 |
| 10 | Dispositivo di monitoraggio lampadine – J123 |
| 11 | Specchietto retrovisore esterno – unità di controllo pieghevole – J351 |
| 12 | Specchietto retrovisore esterno – unità di controllo pieghevole – J351 |
| 13 | Unità di controllo Servotronic – J236 |
| 14 | Fusibile tassametrico – S182;
Fusibile E (veicoli di polizia) – S201; Fusibile relè pompa idraulica – S279. |
| 15 | Non utilizzato |
| 16 | Fusibile sistema di allerta (taxi) – S57;
Fusibile B (veicoli di polizia) – S202. |
| 17 | Tassametro e fusibile sistema di allerta – S183;
Fusibile C (veicoli di polizia) – S203; Fusibile sistema intercom – S253; Fusibile fendinebbia – S28. |
| 18 | Installato in qualsiasi posizione libera
Alternatore plug-in – J442 (veicoli speciali); Sistema di allerta II unità di controllo – J430 (taxi); Relè laser per sistema di allerta fari principali – J182; (veicoli di polizia) Relè isolamento celle solari – J309 (taxi). |
Microcentralina elettrica, dietro il vano portaoggetti conducente
| Nr |
Descrizione |
| 1 | Relè a due toni – J4 |
| 2 | Relè di scarico contatti X – J59 |
| 3 | Relè idraulico pompe idrauliche;
trasmissioni a bassa portata (modelli allroad) – J555. |
| 4 | Relè pompa carburante (motori a benzina) – J17;
Relè candele riscaldanti (motori diesel) – J52. |
| 5 | Guarnizione automatica intermittente,
relè con interruttore – J31 |
| 6 | Guarnizione automatica intermittente,
relè con interruttore – J31 |
| A | Fusibile con regolazione colonna sterzo – S275 |
| B | Fusibile tendina posteriore – S100 |
| C | Sistema di allerta 2 fusibili (taxi) – S181;
Fusibile C (veicoli di polizia) – S204; Fusibile per rilascio emergenziale copertura posteriore (veicoli speciali) – S195; Fusibile volante multifunzionale (blu) – S326, introdotto gradualmente dal 05.02 |
Supporto relè a 8 punti, dietro il vano portaoggetti conducente, dietro microcentralina elettrica
| Nr |
Descrizione |
| 1 | Relè per valvole elettromagnetiche –
ABS con ESP – J106 |
| 2 | Relè velocità ventilatore riscaldamento – J101 |
| 3 | Relè ventilatore riscaldamento – J26;
Relè circolazione fluido refrigerante – J151. |
| 4 | Relè funzionamento ventilatore riscaldamento – J138 |
| 5 | Non utilizzato |
| 6 | Relè autolivellante compressore sospensione
(modelli allroad) – J403 |
| 7 | Relè pompa ritorno – ABS con ESP – J105 |
| 8 | Relè valvola di intercettazione refrigerante – J541 |
| 14 | Termoregolazione sedile,
fusibile termico lato conducente (modelli fuoristrada) – S44 |
| 15 | Fusibile per presa 12 V – S184 |
| 16 | Fusibile elettrico termico parabrezza – S37 |
| 17 | Fusibile elettrico termico finestrino posteriore – S43 |
| 18 | Fusibile unità di controllo ABS – S123 |
| 19 | Fusibile ventilatore riscaldamento – S42 |
| 20 | Fusibile gruppo di controllo ventilatore riscaldamento – S142 |
| 21 | Fusibile termico con regolazione sedile, lato conducente – S44;
Fusibile ventilatore radiatore (modelli allroad) – S42. |
| 22 | Fusibile autolivellante sospensione – S110 |
| 24 | Fusibile termico con regolazione sedile, lato passeggero anteriore – S80 |
Supporto relè, lato conducente, dietro il pannello di controllo nel supporto centrale
| Nr |
Descrizione |
| 1 | Relè bassa potenza termica – J359;
Relè servorele freno – J569. |
| 2 | Relè riscaldatore ausiliario – J8;
Relè isolamento celle solari 2 – J354. |
| 3 | Relè alta potenza termica – J360 |
| A | Non utilizzato |
| B | Non utilizzato |
| C | Fusibile aggiuntivo riscaldatore 2 – S143;
Fusibile relè pompa idraulica (servofreno) – S279; Fusibile pompa carburante – S81; (modelli RS6; veicoli a trazione sinistra). |
| D | Fusibile aggiuntivo riscaldatore – S109;
Fusibile pompa carburante – S81; (modelli RS6). |
Supporto relè a 3 punti nella scatola elettronica, camera di espansione
| Nr |
Descrizione |
| 1 | Relè pompa aria secondaria – J299 (modelli RS6) |
| 1a | Relè ventilatore radiatore (modelli allroad) – J26 |
| 1b | Relè circolazione fluido refrigerante (modelli allroad) – J151;
Relè pompa refrigerante aggiuntivo – J496. |
| 2 | Relè pompa aria secondaria – J299 |
| 3 | Relè alimentazione Motronic (motori a benzina) – J271;
Relè sistema di iniezione diretta gasolio (motori diesel) – J322; Relè ritardo disattivazione accensione (cambio automatico 01J) – J64 |
| 4 | Relè pompa refrigerante carburante – J445;
Relè circolazione fluido refrigerante – J151 (modelli RS6). |
| 4a | Non utilizzato |
| 5 | Fusibile unità di controllo motore – S102;
Fusibile elettronica motore – S282. |
| 6 | Non utilizzato
Fusibile 2 per candele riscaldanti – motore, V6 TDI, V8 TDI – S125; Fusibile per candele riscaldanti – motore, 4 cilindri – S39; Fusibile ventilatore radiatore (modelli allroad) – S94. |
| 7 | Fusibile per candele riscaldanti – motore, V6 TDI, V8 TDI – S39;
Fusibile pompa aria secondaria (motori a benzina) – S130; Fusibile riscaldatore ausiliario – S62 – fino all’anno modello 2000; Non utilizzato. |
| 8 | Fusibile riscaldatore ausiliario – S62 – fino all’anno modello 2000;
Non utilizzato. |
| 9 | Fusibile 2 per candele riscaldanti – motore, V6 TDI, V8 TDI – S125;
Fusibile per candele riscaldanti – motore, 4 cilindri – S39; Fusibile ventilatore radiatore (modelli allroad) – S94; Fusibile pompa liquido refrigerante (modelli RS6) – S78; Non utilizzati. |
| 10 | Fusibile per refrigerante carburante – S262;
Fusibile -1- (15)(cambio automatico 01J) – S199; Fusibile gruppo di controllo ventilatore radiatore (tutti i modelli stradali) – S142; Non utilizzato. |
Fusibile nella camera di espansione
| Nr |
Descrizione |
| 1 | Fusibile -1- (30) (riguarda solo V8) – S204 |
| 2 | Fusibile -2- (30) – S205 |
| 3 | Fusibile riscaldatore ausiliario – S62 |

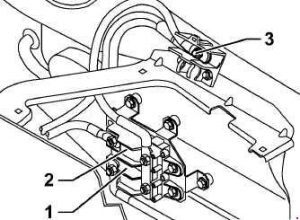

Fusibile nella camera di espansione (modelli RS6)
| Numero |
Descrizione |
| 1 | Fusibile -2- (30) – S205 |
| 2 | Fusibile -1- (30) – S204 |
| 3 | Giunto a vite batteria |
