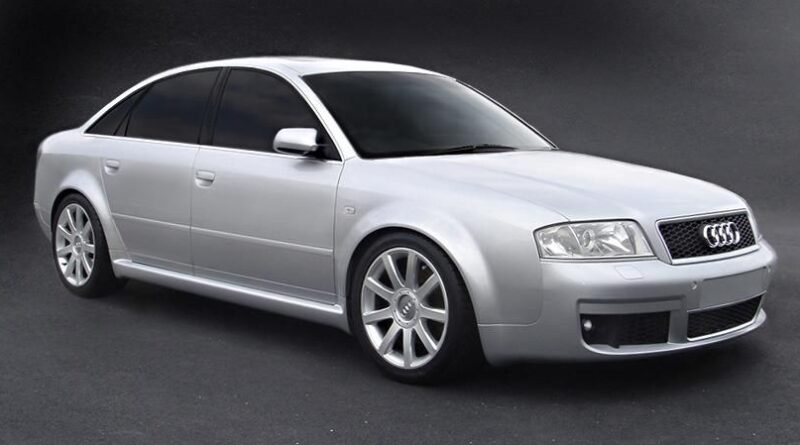

Audi RS6 C5 (1997-2005) – scatola dei fusibili

In questo articolo, troverai i diagrammi della scatola dei fusibili dell’Audi RS6 C5 (1997–2005), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

Audi RS6 C5 (1997-2005) – schema della scatola dei fusibili

Anno di produzione: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Fusibile accendisigari (presa di alimentazione) in Audi RS6 C5 (1997-2005) è il fusibile 33 nella scatola dei fusibili sul cruscotto.

Scatola dei fusibili nel pannello laterale del cruscotto

Numero	[A]	Descrizione
1	5	Elemento riscaldante, ugello tergicristallo sinistro Elemento riscaldante, ugello tergicristallo destro
2	10	Interruttore luci di emergenza
3	5	Illuminazione del vano portaoggetti
4	5	Illuminazione della targa
5	10	Livello olio/sensore temperatura olio Valvola di regolazione compressore, sistema di climatizzazione Sensore alta pressione Interruttore TipTronic Unità di controllo monitor pressione pneumatici Dispositivo di monitoraggio lampadine Telefono cellulare per controllo elettronica Controllore e display climatizzatore/aria condizionata Sensore qualità aria Sistema di navigazione con unità di controllo lettore CD Unità di controllo autolivellante sospensione Unità di controllo per controllo altezza sospensione Unità di controllo telefonica/telematica Unità di controllo per comando vocale Unità di controllo assistenza parcheggio Interruttore tendina posteriore
6	5	Unità di controllo centrale con blocco
7	10	Unità di controllo ABS Sensore angolo di sterzata Pulsante TCS/ESP Interruttore pedale freno sistema cruise control (sistema iniezione diretta diesel) Interruttore pedale frizione
8	5	Unità di controllo telefonica/telematica Unità di controllo per comando vocale
9	10	Specchio esterno riscaldato, lato conducente Specchio esterno riscaldato, lato passeggero anteriore
10	5	Controllo portata fari, unità di controllo
11	5	Specchio interno automatico antiabbagliamento
12	10	Diagnosi connessione
13	10	Interruttore luce freno Lampadine freno
14	10	Unità di controllo centrale con blocco Memoria unità di controllo, sedile conducente Memoria unità di controllo, sedile passeggero anteriore Interruttore sblocco vano bagagli Interruttore monitor interno
15	10	Unità di controllo con display nel cruscotto Relè isolamento celle solari Sistema di navigazione con unità di controllo lettore CD Unità di controllo memoria specchi Ricevitore radio ausiliario controllato radio
16	5	Sensore angolo di sterzata
17	10	Unità di controllo monitor pressione pneumatici Unità di controllo autolivellante sospensione Interruttore radio bidirezionale Unità di controllo assistenza parcheggio
18	10	Lampadina principale, destra Faro anabbagliante – luce di avvertimento
19	10	Lampadina principale, sinistra
20	15	Lampadina con lampadina anabbagliante, destra Motore controllo portata fari, destro
21	15	Lampadina con lampadina anabbagliante, sinistra Motore controllo portata fari, sinistro
22	5	Lampadina laterale, destra Lampadina posteriore, destra
23	5	Lampadina laterale, sinistra Lampadina posteriore, sinistra
24	25	Spruzzatore automatico intermittente / relè tergicristallo Controllo tergicristalli intermittenti
25	30	Controllore e display climatizzatore/aria condizionata Relè isolamento celle solari Ventilatore aria fresca Relè accoppiamento magnetico Relè riscaldatore ausiliario
26	30	Controllore e display climatizzatore/aria condizionata Interruttore riscaldato lunotto posteriore
27	15	Volante riscaldato Motore tergicristallo lunotto posteriore
28	20	Pompa carburante (pompa di alimentazione) Unità di controllo pompa carburante Relè pompa carburante
29	30 20	Bobina di accensione con stadio di uscita (codice motore BAS) Dispositivo di controllo Motronic (codice motore BAS) Stadio di uscita Bobina di accensione con stadio di uscita Dispositivo di controllo Motronic Valvole regolazione distribuzione albero a camme
30	20	Controllore regolazione tetto apribile scorrevole
31	15	Inibitore avviamento e relè luce retromarcia Interruttore luci di emergenza Interruttore luci retromarcia Diagnosi connessione Interruttore multifunzionale Relè ritardo spegnimento accensione Unità di controllo automatica cambio
32	20	Iniettori Interruttore sistema cruise control
33	15	Accendisigari Accendisigari, posteriore
34	15	Relè pompa aria secondaria Valvole elettromagnetiche Valvola ingresso aria secondaria Valvola ritorno aria turbocompressore Misuratori aria Riscaldatore per sonde lambda Valvola commutazione collettore di aspirazione
35	30	Pressofusione rimorchio
36	15	Interruttore fari antinebbia anteriori e posteriori
37	20	Radio Amplificatore con subwoofer Unità di controllo selezione antenne Controllore elettronica di controllo, navigazione Sintonizzatore navigazione/TV Interfaccia di navigazione Lettore di schede chip
38	20	Unità di controllo centrale con blocco
39	15	Interruttore luci di emergenza
40	25	Relè sonoro a due toni
41	25	Relè per valvole elettromagnetiche ABS (tutti i modelli stradali)
42	25	Unità di controllo ABS
43	5	Radio Controllore elettronica di controllo, navigazione
44	30	Relè riscaldatore ausiliario Relè isolamento celle solari 2 Regolatore sedile riscaldato conducente Regolatore sedile passeggero anteriore riscaldato Interruttore riscaldato sedile posteriore sinistro con regolatore Interruttore riscaldato sedile posteriore destro con regolatore

Supporto relè a 13 punti, dietro il vano portaoggetti del conducente

Numero	Descrizione
1	Relè due toni (telematica – USA) – J4
2	Relè alternativo a innesto – J442 Unità di controllo sistema allarme (taxi) – J85 Sirena relè (veicoli di polizia) – J408 Relè sistema allarme, commutazione luci (veicoli speciali) – J549
3	Relè isolamento celle solari – J309 Unità di controllo sistema allarme (taxi) – J85 Sirena relè (veicoli di polizia) – J408 Relè sistema allarme 2, fascio principale intermittente (veicoli speciali) – J461
4	Relè con inibitore avviamento – J207 Inibitore avviamento e relè luce retromarcia – J226
5	Relè accoppiamento magnetico – J44 Relè riscaldatore ausiliario – J8
6	Relè luce antinebbia – J5 Relè pompa carburante (TDI) – J17
7	Gruppo di controllo multifunzionale volante – J453
8	Gruppo di controllo multifunzionale volante – J453
9	Dispositivo di monitoraggio lampadine – J123
10	Dispositivo di monitoraggio lampadine – J123
11	Specchio esterno pieghevole unità di controllo sistema – J351
12	Specchio esterno pieghevole unità di controllo sistema – J351
13	Unità di controllo Servotronic – J236
14	Fusibile tassametrico – S182 Fusibile E (veicoli di polizia) – S201 Fusibile relè pompa idraulica (tutti i modelli stradali) – S279
15	Non utilizzato
16	Fusibile sistema allarme (taxi) – S57 Fusibile B (veicoli di polizia) – S202
17	Tassametro e fusibile sistema allarme (taxi) – S183 Fusibile C (veicoli di polizia) – S203 Fusibile sistema intercomunicante (veicoli speciali) – S253 Fusibile antinebbia (luci diurne – Canada) – S28
18	Installato in qualsiasi spazio libero Alternatore a innesto – J442 (veicoli speciali) Sistema allarme II unità di controllo – J430 (taxi) relè laser per sistema allarme fari principali – J182 (veicoli di polizia) Relè isolamento celle solari – J309 (taxi)

Microcentrale impianto elettrico, dietro il vano portaoggetti del conducente

Numero	Funzione
1	Relè due toni – J4
2	Relè scarico contatti X – J59
3	Relè idraulico pompe idrauliche trasmissione a ingranaggi bassa portata (modelli allroad) – J555
4	Relè pompa carburante (motori benzina) – J17 Relè candelette (motori diesel) – J52
5	Guarnizione automatica intermittente / relè con interruttore – J31
6	Guarnizione automatica intermittente / relè con interruttore – J31
A	Fusibile con regolazione colonna sterzo – S275
B	Fusibile tendina posteriore – S100
C	Sistema allarme 2 fusibili (taxi) – S181 Fusibile C (veicoli di polizia) – S204 Fusibile per sblocco emergenziale copertura posteriore (veicoli speciali) – S195 Fusibile volante multifunzionale (blu) – S326, introdotto gradualmente dal 05.02

Supporto relè a 8 punti, dietro il vano portaoggetti del conducente, dietro microcentrale elettrica

Numero	Descrizione
1	Relè per valvole elettromagnetiche – ABS con ESP – J106
2	Relè velocità ventola riscaldamento – J101
3	Relè ventola riscaldamento – J26 Relè circolazione fluido refrigerante – J151
4	Relè funzionamento ventola riscaldamento – J138
5	Non utilizzato
6	Relè autolivellante compressore sospensione (modelli allroad) – J403
7	Relè pompa ritorno – ABS con ESP – J105
8	Relè valvola chiusura refrigerante – J541
14	Termoregolazione sedile, fusibile termico lato conducente (modelli fuoristrada) – S44
15	Fusibile per presa 12 V – S184
16	Fusibile elettrico termico parabrezza anteriore – S37
17	Fusibile elettrico termico finestrino posteriore – S43
18	Fusibile unità di controllo ABS – S123
19	Fusibile ventola riscaldamento – S42
20	Fusibile gruppo di controllo ventola riscaldamento – S142
21	Fusibile termico con regolazione sedile, lato conducente – S44 Fusibile ventola radiatore (modelli allroad) – S42
22	Fusibile autolivellante sospensione – S110
24	Fusibile termico con regolazione sedile, lato passeggero anteriore – S80

Supporto relè, lato conducente, dietro il pannello di controllo nel supporto centrale

Numero	Descrizione
1	Relè bassa potenza termica – J359 Relè servoregolatore freno – J569
2	Relè riscaldatore ausiliario – J8 Relè isolamento celle solari 2 – J354
3	Relè alta potenza termica – J360
A	Non utilizzato
B	Non utilizzato
C	Fusibile aggiuntivo riscaldatore 2 – S143 Fusibile relè pompa idraulica (servofreno) – S279 Fusibile pompa carburante – S81 (modelli RS6; veicoli con trazione sinistra)
D	Fusibile aggiuntivo riscaldatore – S109 Fusibile pompa carburante – S81 (modelli RS6; veicoli con trazione destra)

Supporto relè a 3 punti nella scatola elettronica, camera di espansione

Numero	Descrizione
1	Relè pompa aria secondaria – J299 (modelli RS6)
1a	Relè ventola radiatore (modelli allroad) – J26
1b	Relè circolazione fluido refrigerante (modelli allroad) – J151 Relè pompa raffreddamento aggiuntivo – J496
2	Relè pompa aria secondaria – J299
3	Relè alimentazione Motronic (motori benzina) – J271 Relè sistema iniezione diretta diesel (motori diesel) – J322 Relè ritardo spegnimento accensione (cambio automatico 01J) – J64
4	Relè pompa raffreddamento carburante – J445 Relè circolazione fluido refrigerante – J151 (modelli RS6)
4a	Non utilizzato
5	Fusibile unità di controllo motore – S102 Fusibile elettronica motore (tutti i modelli stradali) – S282
6	Non utilizzato (veicoli con trazione sinistra) Fusibile 2 per candelette – motore, V6 TDI, V8 TDI – S125 Fusibile per candelette – motore, 4 cilindri – S39 Fusibile ventola radiatore (modelli allroad) – S94
7	Fusibile per candelette – motore, V6 TDI, V8 TDI – S39 Fusibile pompa aria secondaria (motori benzina) – S130 Fusibile riscaldatore aggiuntivo – S62 (veicoli con trazione destra) fino all’anno modello 2000 Non utilizzato (veicoli con trazione destra)
8	Fusibile riscaldatore aggiuntivo – S62 (veicoli con trazione sinistra) fino all’anno modello 2000 Non utilizzato (veicoli con trazione sinistra)
9	Fusibile 2 per candelette – motore, V6 TDI, V8 TDI – S125 Fusibile per candelette – motore, 4 cilindri – S39 Fusibile ventola radiatore (modelli allroad) – S94 Fusibile pompa liquido refrigerante (modelli RS6) – S78 Non utilizzato (veicoli con trazione destra)
10	Fusibile per raffreddamento carburante – S262 Fusibile -1- (15) (cambio automatico 01J) – S199 Fusibile gruppo di controllo ventola radiatore (tutti i modelli stradali) – S142 Non utilizzato (veicoli con trazione destra)

Fusibile nella camera di espansione

Numero	Descrizione
1	Fusibile -1- (30) (riguarda solo V8) – S204
2	Fusibile -2- (30) – S205
3	Fusibile riscaldatore aggiuntivo – S62

Fusibile nella camera di espansione (modelli RS6)

Numero	Funzione
1	Fusibile -2- (30) – S205
2	Fusibile -1- (30) – S204
3	Collegamento a vite della batteria
