Bobcat 325 – scatola dei fusibili

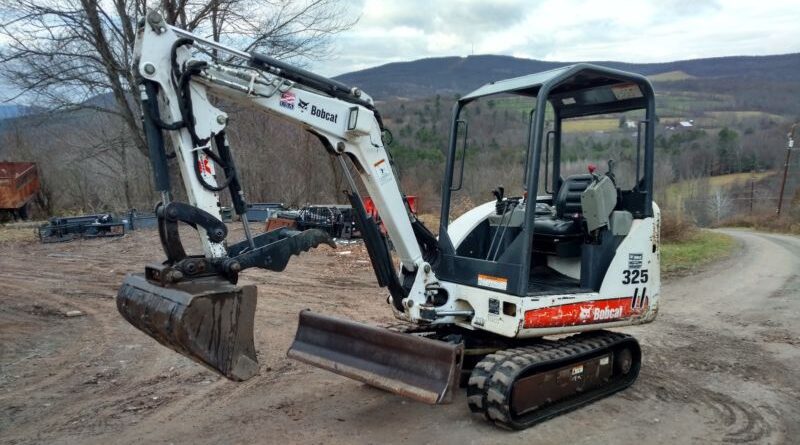

In questo articolo, troverai i diagrammi della scatola dei fusibili del Bobcat 325 (miniescavatore), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno della macchina e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Bobcat 325 – schema del quadro fusibili
Anno di produzione:
Quadro fusibili
| Nr | Amperaggi [A] | Descrizione |
| 1 | – | – |
| 2 | 25 | Riscaldatore |
| 3 | 5 | Accensione |
| 4 | 25 | Elettrovalvola carburante |
| 5 | 5 | Spazzola tergicristallo |
| 6 | 20 | Interruttore di alimentazione |
| 7 | 25 | Alternatore/radiatore |
| 8 | 25 | ACD (dispositivo di controllo collegato) |
| 9 | 25 | Controllore |
| 10 | 25 | ACD (dispositivo di controllo collegato) |
| 11 | 20 | Fari |
| 12 | 15 | Spina accessori |
| Relè | ||
| E | Elettrovalvola carburante | |
| G | Fari | |
| H | Candelette | |
| J | Motorino di avviamento | |
L’escavatore è dotato di un impianto elettrico a 12 volt con massa negativa. L’impianto elettrico è protetto da fusibili collocati sotto il coperchio laterale destro dell’escavatore (pos. 1). I fusibili proteggono l’impianto elettrico in caso di sovraccarico elettrico. Prima di riavviare il motore, è necessario determinare la causa del sovraccarico.
ATTENZIONE: L’assegnazione dei terminali e dei cablaggi per i singoli connettori può variare a seconda del livello di equipaggiamento del veicolo, del modello e del mercato.
