Chrysler 300C (2018) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Chrysler 300C (2018), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Chrysler 300C (2018) – schema dei fusibili

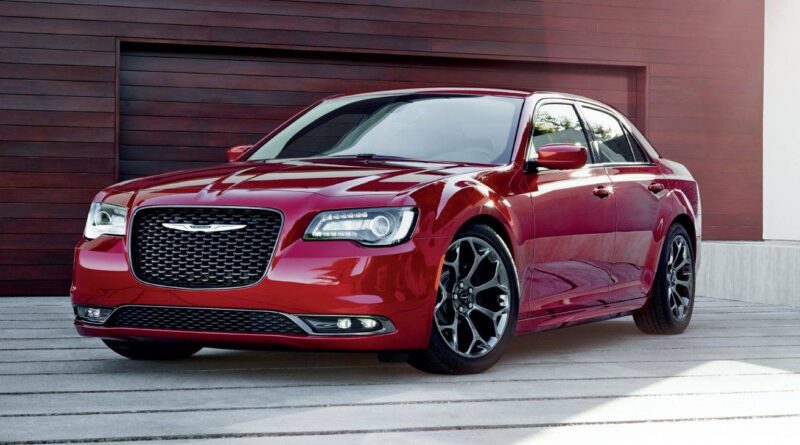

Questo veicolo è una limousine Chrysler. Appartiene alla fascia alta della classe media. La produzione della 300C è iniziata nel 2005. Nel corso degli anni, l’auto ha subito una serie di cambiamenti. La prima Chrysler 300C è stata prodotta nel 1957, ma ovviamente è completamente diversa dal punto di vista costruttivo. Ha sostituito sul mercato il modello 300M.
Anno di produzione: 2018.
Fusibile accendisigari (presa di alimentazione) nella Chrysler 300C (2018) è il fusibile 37 nella scatola dei fusibili.
Modulo di alimentazione integrato
Il modulo di potenza integrato (IPM) si trova nel vano motore
| Incavo | Fus. cartuccia | Fus. mini | Descrizione |
| 1 | – | – | Fusibile – di riserva |
| 2 | 40 | – | Ventilatore del radiatore n. 1 –
(senza sovralimentazione 6,2 l) |
| 3 | 50 | – | Servosterzo elettrico n. 1 –
se presente / ventilatore del radiatore (6,2 l sovralimentato) – se presente |
| 4 | 30 | – | Motorino di avviamento |
| 5 | 40 | – | Freni antibloccaggio |
| 6 | 30 | – | Freni antibloccaggio |
| 7 | 20 | – | Accensione polizia Run / ACC n. 1 |
| 8 | 50 | – | Ventilatore del radiatore (6,2 l sovralimentato),
accensione polizia, ACC n. 2 |
| 20 | – | ||
| 9 | – | 20 | Modulo di trazione integrale –
a seconda dell’equipaggiamento |
| 10 | – | 10 | Intrusion MOD (300) –
Se presente, Lampada sotto il cofano – Polizia |
| 11 | – | 20 | Clacson |
| 12 | – | 10 | Frizione dell’aria condizionata |
| 13 | – | – | Fusibile – di riserva |
| 14 | – | – | Fusibile – di riserva |
| 15 | – | 20 | Sinistro HID – se presente |
| 16 | – | 20 | Destro HID – se presente |
| 18 | 50 | – | Ventilatore del radiatore – (senza sovralimentazione 6,2 l) |
| 19 | 50 | – | Servosterzo elettrico n. 2 –
se presente |
| 20 | 30 | – | Motore dei tergicristalli |
| 21 | 30 | – | Lavavetri dei fari –
se presenti |
| 22 | 40 | – | Pompa di raffreddamento del motore
(6,2 l sovralimentata) |
| 20 – Polizia | – | ||
| 23 | 20 | – | Alimentazione per pipistrelli della polizia n. 1 |
| 24 | 20 | – | Ventilatore del radiatore
(6,2 l sovralimentato), accensione polizia, alimentazione ACC n. 3 |
| 28 | – | – | Fusibile – di riserva |
| 29 | – | 15 | Modulo di controllo della trasmissione
(Challenger/polizia Charger), modulo elettronico di cambio (Challenger) |
| 30 | – | – | Fusibile – di riserva |
| 31 | – | 25 | Modulo del motore |
| 32 | – | – | Fusibile – di riserva |
| 33 | – | – | Fusibile – di riserva |
| 34 | – | 25 | Modulo di trazione n. 1 |
| 35 | – | 20 | Modulo di trazione n. 2 |
| 36 | – | 10 | Modulo antibloccaggio |
| 37 | – | 10 | Controllore del motore,
Relè del ventilatore del radiatore (Challenger/300), Modulo di assistenza alla sterzata elettrica (Challenger/300), TCM a 5 velocità |
| 38 | – | 10 | Modulo dell’airbag |
| 39 | – | 10 | EPS (Challenger),
Relè della frizione AC, Relè della pompa del vuoto, Relè del ventilatore del radiatore (Challenger) |
| 48 | – | 10 | Disconnessione del modulo AWD
dell’asse anteriore – se presente |
| 49 | – | – | Fusibile – di riserva |
| 50 | – | – | Fusibile – di riserva |
| 51 | – | 20 | Pompa del vuoto |
| 52 | – | 5 | Viaggio adattivo –
se presente |
| 53 | – | – | Fusibile – di riserva |
Centro di distribuzione dell’alimentazione posteriore
Nel bagagliaio, sotto il pannello di accesso alla ruota di scorta, si trova anche un centro di distribuzione dell’energia. Questo centro contiene fusibili e relè.
| Incavo | Fus. cartuccia | Fus. mini | Descrizione |
| 2 | 60 | – | Canale PDC anteriore n. 1 |
| 3 | – | – | Fusibile – di riserva |
| 4 | 60 | – | Canale PDC anteriore n. 2 |
| 5 | 30 | – | Lampada da tetto/cupola – polizia |
| 6 | 40 | – | Illuminazione esterna n. 1 |
| 7 | 40 | – | Illuminazione esterna n. 2 |
| 8 | 30 | – | Illuminazione interna |
| 9 | 30 | – | Blocchi di alimentazione |
| 10 | 30 | – | Modulo di controllo della porta del conducente |
| 11 | 30 | – | Modulo di controllo della porta del passeggero |
| 12 | – | 20 | IP con doppia console centrale USB,
accendisigari – se presente |
| 15 | 40 | – | Ventola HVAC |
| 16 | 20 | – | Faro sinistro – polizia |
| 17 | 20 | – | Faro destro – polizia |
| 18 | 30 | – | Interfaccia di rete – polizia |
| 19 | – | – | Fusibile – di riserva |
| 20 | – | – | Fusibile – di riserva |
| 21 | 30 | – | Pompa del carburante
(Demon SRT senza 6,2 l) |
| 22 | – | 5 | Modulo Cyber Gateway |
| 23 | – | 10 | Sportello del serbatoio del carburante, porta diagnostica |
| 24 | – | 10 | Modulo centrale integrato |
| 25 | – | 10 | Monitoraggio della pressione dei pneumatici |
| 26 | – | 15 | Modulo di trasmissione Cygnus
(Challenger/300), modulo elettronico di cambio (Challenger/300) |
| 27 | – | 25 | Amplificatore –
se presente |
| 31 | – | 25 | Sedili elettrici –
a seconda dell’equipaggiamento |
| 32 | – | 15 | Modulo / cluster HVAC |
| 33 | – | 15 | Interruttore di accensione,
modulo hub RF, blocco della colonna dello sterzo (300) – se presente |
| 34 | – | 10 | Modulo della colonna dello sterzo,
orologio (300) |
| 35 | – | 10 | Sensore della batteria |
| 36 | – | 15 | Valvola di scarico elettronica –
se presente |
| 37 | – | 20 | Radio |
| 37 | – | 20 | Presa di alimentazione all’interno del bracciolo,
concentratore della console |
| 40 | 30 | – | Pompa del carburante
(6,2 l SRT Demon – se presente) |
| 41 | 30 | – | Pompa del carburante
(6,2 l SRT Demon – se presente) |
| 42 | 30 | – | Disgelo posteriore |
| 43 | – | 20 | Modulo di comfort per sedili e volante
(volante riscaldato/ sedili posteriori riscaldati) |
| 44 | – | 10 | Assistente al parcheggio,
Angolo cieco, Telecamera di retromarcia |
| 45 | – | 15 | Set di indicatori,
Specchietto retrovisore, Bussola (Challenger/300), Sensore di umidità, Telecamera frontale (uscita dalla corsia), Cyber Gateway |
| 46 | – | – | Fusibile – di riserva |
| 47 | – | 10 | Illuminazione anteriore adattativa,
fari diurni – a seconda dell’equipaggiamento |
| 48 | – | 20 | Sospensione attiva –
(6,4 l / 6,2 l) |
| 49 | – | – | Fusibile – di riserva |
| 50 | – | – | Fusibile – di riserva |
| 51 | – | 20 | Sedili anteriori riscaldati,
ventilati – se presenti |
| 52 | – | 10 | Interruttori per i portabicchieri riscaldati,
sedili posteriori riscaldati |
| 53 | – | 10 | Modulo HVAC,
sensore di temperatura nel veicolo |
| 54 | – | – | Fusibile – di riserva |
| 55 | – | – | Fusibile – di riserva |
| 56 | – | – | Fusibile – di riserva |
| 57 | – | – | Fusibile – di riserva |
| 58 | – | 10 | Modulo dell’airbag |
| 59 | – | 20 | Pedali regolabili – polizia |
| 60 | – | – | Fusibile – di riserva |
| 61 | – | – | Fusibile – di riserva |
| 62 | – | – | Fusibile – di riserva |
| 63 | – | – | Fusibile – di riserva |
| 64 | – | 25 | Vetri posteriori (caricatore / 300) |
| 65 | – | 10 | Modulo dell’airbag |
| 66 | – | – | Fusibile – di riserva |
| 67 | – | 10 | Sensore di pioggia e luce,
tettuccio apribile, specchietto retrovisore interno, relè della polizia |
| 68 | – | 10 | Presa di alimentazione USB doppia – R / A Sense
(Challenger/300) Tendina parasole posteriore (Challenger/300) RR Timer USB |
| 69 | – | – | Fusibile – di riserva |
| 70 | – | – | Fusibile – di riserva |
