In questo articolo, troverai i diagrammi della scatola dei fusibili della Fiat Barchetta (2002-2005), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

Schema dei fusibili e relè – Fiat Barchetta

Riguarda i veicoli prodotti negli anni:

2002, 2003, 2004, 2005.

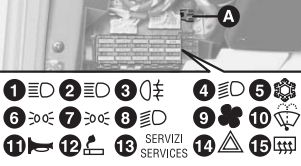

Scatola dei fusibili nel cruscotto

Scatola dei fusibili nel vano motore

Elenco dei fusibili

Fari esterni

Descrizione	Amperaggi [A]	Numero	Posizione
Indicatori di direzione	15	13	Cruscotto (a sinistra del volante)
Faro anteriore destro di posizione	10	6	Cruscotto (a sinistra del volante)
Faro anteriore sinistro laterale	10	7	Cruscotto (a sinistra del volante)
Faro posteriore destro	10	7	Cruscotto (a sinistra del volante)
Faro posteriore sinistro	10	6	Cruscotto (a sinistra del volante)
Faro anteriore destro anabbagliante	10	4	Cruscotto (a sinistra del volante)
Faro anteriore sinistro anabbagliante	10	8	Cruscotto (a sinistra del volante)
Faro anteriore destro abbagliante	10	1	Cruscotto (a sinistra del volante)
Faro anteriore sinistro abbagliante	10	2	Cruscotto (a sinistra del volante)
Fari fendinebbia	20		Cruscotto
Fari fendinebbia	40	5	Vano motore
Faro posteriore fendinebbia	10	3	Cruscotto (a sinistra del volante)
Faro di retromarcia	15	13	Cruscotto (a sinistra del volante)
Fari di emergenza	10	14	Cruscotto (a sinistra del volante)
Fari stop	15	13	Cruscotto (a sinistra del volante)
Terzo faro di stop	15	13	Cruscotto (a sinistra del volante)
Illuminazione della targa anteriore destra	10	6	Cruscotto (a sinistra del volante)
Illuminazione della targa anteriore sinistra	10	7	Cruscotto (a sinistra del volante)

Fari interni

Descrizione	Amperaggi [A]	Numero	Posizione
Illuminazione del soffitto	15	12	Cruscotto (a sinistra del volante)
Illuminazione del vano portaoggetti	10	14	Cruscotto (a sinistra del volante)
Illuminazione del vano portaoggetti	40	5	Vano motore
Faro di avvertimento laterale/posteriore	10	6	Cruscotto (a sinistra del volante)
Faro di avvertimento abbagliante	10	2	Cruscotto (a sinistra del volante)
Faro di avvertimento fendinebbia	20		Cruscotto
Spia di avvertimento indicatori di direzione	15	13	Cruscotto (a sinistra del volante)
Spia di avvertimento fari di emergenza	10	14	Cruscotto (a sinistra del volante)
Faro posteriore di avvertimento fendinebbia	50	6	Vano motore
Illuminazione del pannello strumenti	10	6	Cruscotto (a sinistra del volante)
Lucciola digitale dell’orologio	10	6	Cruscotto (a sinistra del volante)
Accendino	10	6	Cruscotto (a sinistra del volante)
Illuminazione della finestra	30		Cruscotto
Faro fendinebbia/posteriore dell’interruttore fendinebbia	10	6	Cruscotto (a sinistra del volante)
Spia di avvertimento fari di emergenza	15	13	Cruscotto (a sinistra del volante)
Spia di avvertimento riscaldatore	10	7	Cruscotto (a sinistra del volante)
Spia di avvertimento climatizzatore manuale	10	7	Cruscotto (a sinistra del volante)
Spia di avvertimento specchio elettrico	10	6	Cruscotto (a sinistra del volante)

Massa

Descrizione	Amperaggi [A]	Numero	Posizione
Chiave di accensione	50	6	Vano motore
Airbag	15	13	Cruscotto (a sinistra del volante)
Codice Fiat	30	4	Vano motore
Codice Fiat	50	6	Vano motore
Sistema di chiusura porte	40	5	Vano motore
Ricevitore di blocco porte	15	13	Cruscotto (a sinistra del volante)
Motore elettrico per blocco porte	20		Cruscotto
Potenza del sistema audio	15	12	Cruscotto (a sinistra del volante)
ABS	60	7	Vano motore
Climatizzatore manuale	30	5	Cruscotto (a sinistra del volante)
Clacson	20	11	Cruscotto (a sinistra del volante)
Sistema elettrico per alzare i finestrini	40	5	Vano motore
Alzavetri elettrici	40	5	Vano motore
Motore elettrico per alzavetri	30		Cruscotto
Motore del tergicristallo anteriore	20	10	Cruscotto (a sinistra del volante)
Pompa del tergicristallo anteriore	20	10	Cruscotto (a sinistra del volante)
Dispositivo di regolazione specchio	15	13	Cruscotto (a sinistra del volante)
Ventilatore del radiatore (versioni con riscaldatore)	30	3	Vano motore
Ventilatore del radiatore (bassa velocità) (versioni con climatizzatore manuale)	30	3	Vano motore
Ventilatore del radiatore (alta velocità) (versioni con climatizzatore manuale)	30	2	Vano motore
Sistema di iniezione	30	4	Vano motore
Potenza del cruscotto	15	13	Cruscotto (a sinistra del volante)
Potenza dell’orologio digitale	15	12	Cruscotto (a sinistra del volante)
Potenza dell’accendino	15	12	Cruscotto (a sinistra del volante)
Potenza dell’amplificatore dei fari di emergenza	10	14	Cruscotto (a sinistra del volante)
Potenza dell’amplificatore dei fari di emergenza	15	13	Cruscotto (a sinistra del volante)
Potenza dell’unità di controllo dell’alzavetro	30		Cruscotto
Potenza del ricevitore di blocco porte	15	12	Cruscotto (a sinistra del volante)
Potenza dell’unità di controllo del blocco porte	20		Cruscotto
Potenza dell’unità di controllo del climatizzatore manuale	20	9	Cruscotto (a sinistra del volante)
Potenza aggiuntiva del relè dei fari	40	5	Vano motore
Relè del ventilatore del radiatore	20	9	Cruscotto (a sinistra del volante)
Relè del compressore del climatizzatore manuale	20	9	Cruscotto (a sinistra del volante)
Energia del relè del compressore del sistema di climatizzazione	15		Vano motore (sul setto del freno antincendio)
Elettrovalvola del variatore di fase	15		Vano motore (sul setto del freno antincendio)
Energia del relè del ventilatore del radiatore	7,5		Vano motore (sul setto del freno antincendio)
Energia del relè della pompa del carburante	7,5		Vano motore (sul setto del freno antincendio)
Sonda lambda	15		Vano motore (sul setto del freno antincendio)
Sensore di posizione cilindro	7,5		Vano motore (sul setto del freno antincendio)
Unità di controllo dei collegamenti reciproci	60	1	Vano motore
Unità di controllo dell’iniezione	7,5		Vano motore (sul setto del freno antincendio)
Unità di controllo dell’iniezione	7,5		Vano motore (sul setto del freno antincendio)
Unità di controllo dell’alzavetro	15	13	Cruscotto (a sinistra del volante)
Unità di controllo elettronica dell’allarme	60	1	Vano motore
Controllore Fiat CODE	7,5		Vano motore (sul setto del freno antincendio)
Riserva	—	15	Cruscotto (a sinistra del volante)
