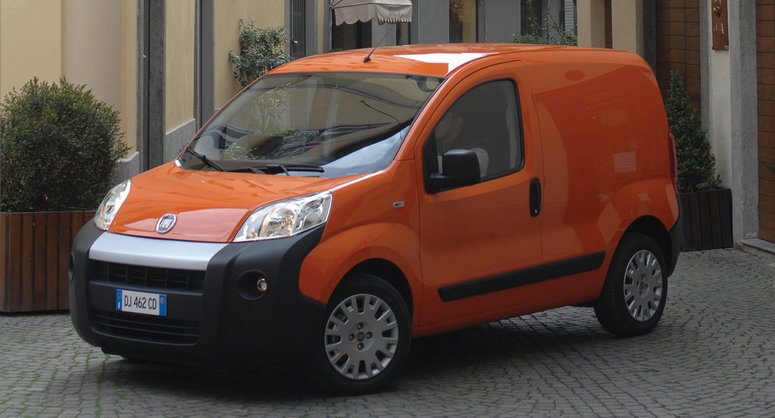

Fiat Fiorino III (Qubo) (2007-2016) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Fiat Fiorino III (Qubo) (2007-2016), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Fiat Fiorino III (Fiat Qubo) (2007-2016) – schema della scatola dei fusibili
Anno di produzione: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Fusibile accendisigari (presa di alimentazione) nel Fiat Fiorino (Fiat Qubo) è il fusibile F85 nella scatola dei fusibili nel vano motore.
Scatola dei fusibili nel vano motore
| Descrizione | Nr | Amperaggi [A] |
| Corpo del computer | F01 | 60 |
| Disponibile | F02 | – |
| Sistema di avviamento | F03 | 20 |
| ABS (pompa) | F04 | 40 |
| Disponibile | F05 | – |
| Ventilatore elettrico a una velocità (75 W);Ventilatore elettrico a bassa velocità (187 W). | F06 | 20 |
| Ventilatore elettrico a bassa velocità (350 W) | F06 | 30 |
| Ventilatore elettrico ad alta velocità (187 W) | F07 | 30 |
| Ventilatore elettrico ad alta velocità (350 W) | F07 | 40 |
| Ventilatore elettrico del sistema di climatizzazione | F08 | 30 |
| Disponibile (kit per rimorchi) | (F09) | (15) |
| Segnalatori acustici | F10 | 10 |
| Unità di controllo del motore (carichi secondari) | F11 | 10 |
| Fari anabbaglianti | F14 | 15 |
| Disponibile | F15 | – |
| +15 Controllo motore,tamburo relè T20 | F 16 | 7,5 |
| Controllo motore (versione 1.4) | F17 | 10 |
| Controllo motore (versione 1.3 Multijet) | F17 | 10 |
| Tamburo relè T09 (versione 1.4) | F18 | 7,5 |
| Controllo motore/tamburo relè T09(versione 1.3 Multijet) | F18 | 7,5 |
| Compressore del sistema di climatizzazione | F19 | 7,5 |
| Riscaldamento del lunotto posteriore;Sbrinamento degli specchietti. | F20 | 30 |
| Pompa carburante | F21 | 15 |
| Controllo motore (versione 1.3 Multijet) | F22 | 15 |
| Iniettori;Bobina di accensione (versione 1.4). | F22 | 15 |
| ABS (valvole) | F23 | 20 |
| + 15ABS | F24 | 7,5 |
| Fari fendinebbia | F30 | 15 |
| Collegare il dispositivo di riscaldamento(versione 1.3 Multijet). | F81 | 50 |
| Disponibile | F83 | – |
| Accendisigari;Presa di corrente nel vano passeggeri;
Sedili riscaldati. |
F85 | 30 |
| +15 Fari di retromarcia;Decimetro;
Sensore acqua nel gasolio; Tamburi per relè T02, T05, T14, T17 e T19. |
F87 | 7,5 |
Scatola dei fusibili nel vano passeggeri
| Descrizione | Nr | Amperaggi [A] |
| Fari anabbaglianti (lato passeggero) | F12 | 7,5 |
| Fari anabbaglianti (lato conducente);Regolazione della posizione dei fari. | F13 | 7,5 |
| Tamburi relè INT/A SCM | F31 | 5 |
| Illuminazione interna temporizzata | F32 | 7,5 |
| Sistema audio Bluetooth;Nodo dell’unità centrale;
Nodo Blue&Me; Presa di diagnosi per il sistema EOBD; Unità di controllo dell’allarme volumetrico; Unità di controllo della sirena di allerta. |
F36 | 10 |
| Pannello strumenti;Nodo di controllo dei fari di stop (NA) | F37 | 5 |
| Attuatori della serratura delle porte/baule | F38 | 20 |
| Pompa spruzzatore bidirezionale del vetro posteriore. | F43 | 15 |
| Parabrezza (lato conducente) | F47 | 20 |
| Parabrezza (lato passeggero) | F48 | 20 |
| Controllo dell’illuminazione;Controllo del sensore di parcheggio;
Controllo elettrico degli specchietti laterali; Controllo dell’allarme volumetrico. |
F49 | 4 |
| Unità di controllo dell’airbag | F50 | 7,5 |
| Nodo del sistema audio INT;Nodo centrale Bluetooth;
Nodo Blue&Me; Movimento degli specchietti laterali elettrici; Interruttore della frizione; Controllo della luce di stop (NC). |
F51 | 5 |
| Nodo del cruscotto | F53 | 5 |
| De-ghiacciatori degli specchietti esterni | F41 | 7,5 |
| Disponibile | F45 | – |
| Disponibile | F46 | – |
| Disponibile | F90 | – |
| Disponibile | F91 | – |
| Disponibile | F92 | – |
| Disponibile | F93 | – |
| Presa accendisigari;Presa di corrente nel vano passeggeri. | F94 | 15 |
| Disponibile | F95 | – |
| Presa accendisigari;Presa di corrente nel vano passeggeri. | F96 | 15 |
| Riscaldamento del sedile anteriore(lato conducente). | F97 | 10 |
| Riscaldamento dei sedili anteriori(lato passeggero). | F98 | 10 |
