Fiat Idea (2003-2012) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Fiat Idea (2003-2012), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Fiat Idea – schema del fusibile
Anno di produzione: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Fusibile accendisigari (presa di alimentazione) nel Fiat Idea è il fusibile F44 nel quadro fusibili del cruscotto.
Schema del fusibile nel cruscotto
Posizione del fusibile
Si trova sul lato sinistro del cruscotto.

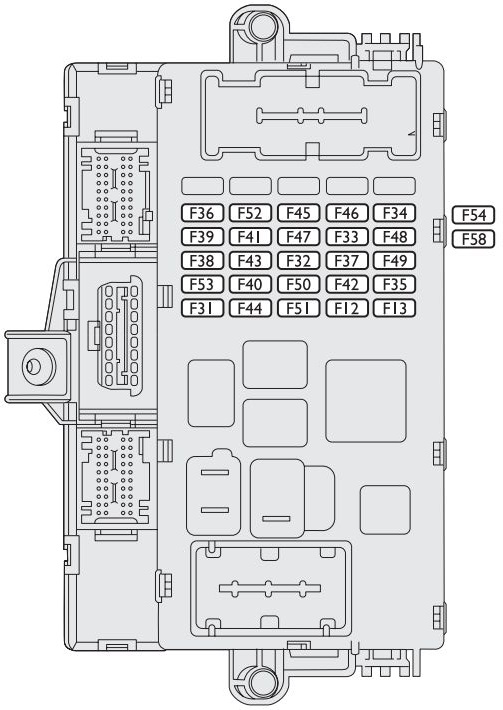

Schema del fusibile
Assegnazione dei fusibili nel cruscotto
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| F12 | 7,5 | Faro anabbagliante destro |
| F13 | 7,5 | Faro anabbagliante sinistro;Dispositivo di regolazione dei fari. |
| F31 | 7,5 | Luci di retromarcia;Relè della centralina del motore;
Computer di bordo. |
| F32 | – | Libero |
| F33 | 20 | Finestrino elettrico posteriore sinistro |
| F34 | 20 | Finestrino elettrico posteriore destro |
| F35 | 7,5 | +15 Cruise control, segnale dall’interruttore sul pedale del freno alle unità di controllo (*) |
| F36 | 10 | +30 Impostazione per il controllo del rimorchio, serrature posteriori serrature anteriori con controllo delle porte a una porta (*) |
| F37 | 7,5 | + 15 Terza luce di stop, cruscotto, luci di stop (*) |
| F38 | 20 | Sblocco dell’avviamento |
| F39 | 10 | +30 presa diagnostica EOBD, audio, navigazione, unità di controllo della pressione dei pneumatici (*) |
| F40 | 30 | Schermo riscaldato posteriore |
| F41 | 7,5 | Specchietti retrovisori elettrici riscaldati |
| F42 | 7,5 | +15 Unità di controllo ABS/ESP (*) |
| F43 | 30 | Tergicristallo/lavavetri anteriore |
| F44 | 15 | Accendisigari:Presa di alimentazione sul tunnel |
| F45 | 15 | Sedili riscaldati |
| F46 | 15 | Presa di avviamento |
| F47 | 20 | Alimentazione centralina porta conducente (finestrino elettrico, serratura) |
| F48 | 20 | Alimentazione centralina porta passeggero (finestrino elettrico, serratura) |
| F49 | 7,5 | +15 media (spie sul cruscotto sinistra e centrale, specchietti elettrici, illuminazione spie sedili riscaldati, impostazione per radiotelefono, navigatore, sensori pioggia / luci diurne, centralina sensore di parcheggio, illuminazione spie tettuccio apribile) (*) |
| F50 | 7,5 | Unità di controllo airbag |
| F51 | 7,5 | + 15 Controllo della pressione dei pneumatici, controllo ECO/Sport (*) |
| F52 | 15 | Tergicristallo/lavavetri posteriore |
| F53 | 7,5 | +30 Indicatori di direzione, luci di emergenza, cruscotto (*) |
| F54 | 15 | +30 Amplificatore radio esterno (*) |
| F58 | 20 | +30 Tettuccio apribile (*) |
(*) +30 = direttiva batteria morsetto positivo (non sotto chiave)
+15 = morsetto positivo sotto chiave
+15 = morsetto positivo sotto chiave
Schema del fusibile sotto il cofano
Posizione del fusibile
Il fusibile sotto il cofano si trova nel vano motore vicino alla batteria.

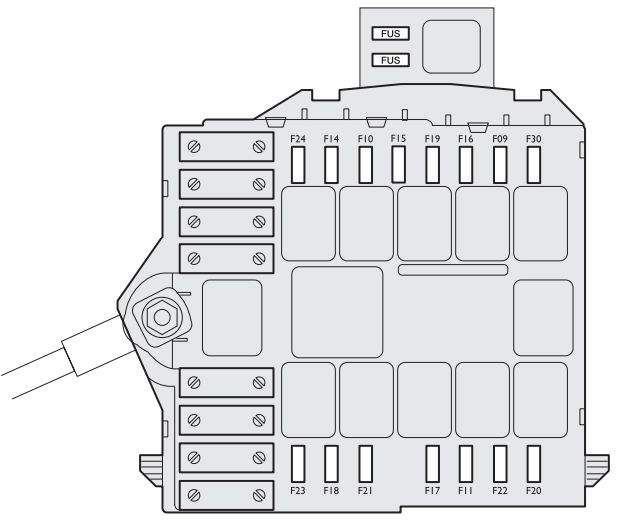

Schema del fusibile
Assegnazione dei fusibili nel vano motore
| Nr | Ampere [A] | Descrizione |
|---|---|---|
| F9 | 20 | Lavalampade |
| F10 | 15 | Clacson |
| F11 | 15 | Servizi secondari iniezione elettronica |
| F4 | 7,5 | Faro destro abbagliante |
| F15 | 7,5 | Faro sinistro abbagliante |
| F17 | 10 | Servizi di base iniezione elettronica |
| F18 | 10 | +30 Unità di controllo motore,Interruttore remoto del ventilatore elettrico del radiatore (1.9 Multijet) (*) |
| F19 | 7,5 | Compressore |
| F20 | – | Libero |
| F21 | 15 | Pompa carburante |
| F22 | 15 | Servizi di base iniezione elettronica (1,2 16V, 1,4 16V) |
| F22 | 20 | Servizi di base iniezione elettronica (motore Multijet) |
| F22 | 15 | Servizi di base iniezione elettronica (motore a benzina) |
| F23 | 30 | +30 Cambio Dualogic (*) |
| F24 | 7,5 | +15 Servosterzo elettrico (*) |
| F30 | 15 | Fari fendinebbia anteriori |
(*) +30 = direttiva batteria morsetto positivo (non sotto chiave)
+15 = morsetto positivo sotto chiave
+15 = morsetto positivo sotto chiave
