Fiat Uno II (1989-2002) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Fiat Uno II (1989-2002), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Fiat Uno II – schema del fusibile
Anno di produzione: 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Fusibile accendisigari (presa di alimentazione) nel Fiat Uno è il fusibile 6 nel quadro fusibili.

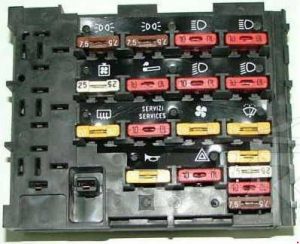

Quadro fusibili
| Nr |
Amperaggi [A] |
Descrizione |
| 1 | 7.5 | Parcheggio anteriore sinistro;Luce posteriore destra;
Illuminazione accendisigari; Controllo riscaldamento e orologio; Retroilluminazione dell’orologio digitale. |
| 2 | 7.5 | Luce di posizione anteriore destra eluce posteriore sinistra;
Illuminazione cruscotto; Illuminazione della targa posteriore. |
| 3 | 10 | Faro sinistro (luce abbagliante) |
| 4 | 10 | Faro destro (luce abbagliante) |
| 5 | 25 | Ventola di raffreddamento del motore e clacson (comfort). |
| 6 | 10 | Fari supplementari;Accendisigari;
Alimentazione radio; Sensori delle pastiglie dei freni; Indicatore economico (modelli ES). |
| 7 | 10 | Luce anabbagliante sinistra;Luci posteriori antinebbia. |
| 8 | 10 | Luce anabbagliante destra |
| 9 | 20 | Vetro posteriore riscaldato |
| 10 | 10 | Luci di stop;Indicatori di direzione;
Luci di avviso del cruscotto; Indicatore economico del contagiri; Controlla il sistema di controllo. |
| 11 | 20 | Ventola di supporto per il riscaldamento;Luce di lettura digitale con orologio. |
| 12 | 20 | Tergicristallo e lavavetri anteriore;Tergicristallo e lavavetri posteriore;
Controllare l’illuminazione del pannello di sistema. |
| 13 | 10 | Fari antinebbia anteriori |
| 14 | 20 | Riserva (Comfort);Clacson (Super). |
| 15 | 10 | Luci di avviso |
| 16 | – | Riserva |
| 17 | – | Riserva |
| 18 | – | Riserva |
| 19 | – | Riserva |
| Fusibili aggiuntivi sul latodel blocco principale dei fusibili | ||
| Fusibili(903, 999, 1116, 1299/1301 e 1301 cc Turbo IE) | ||
| A | 20 | Fari antinebbia anteriori |
| B | 30 | Ventola di raffreddamento(modelli Turbo ie) |
| C | 10 | Ventola di raffreddamento iniettore di carburante(modelli Turbo ie) |
| D | 30 | Finestrini elettrici |
| E | 10 | Pompa carburante (modelli Turbo ie) |
| Fusibili (successivamente 903, 999, 1108, 1372 ie e 1372 cc Turbo ie) | ||
| A | 30 | Finestrini elettrici |
| B | 25 | Chiusura centralizzata |
| C | 10 | Ventola di raffreddamento dell’iniettore |
| D | 20 | Lavatrici dei fari |
| E | 20 | Luce antinebbia e luce di avviso. |
| F | – | Riserva |
| G | 10 | Pompa carburante(modelli con iniezione di carburante). |
| – | 10 | Sonda lambda riscaldata |
| Fusibili aggiuntivi sul supporto del relè della colonna dello sterzo | ||
| – | 10 | Circuito del monitor anti-slittamento |
| – | 25 | Circuito di alimentazione anti-slittamento |

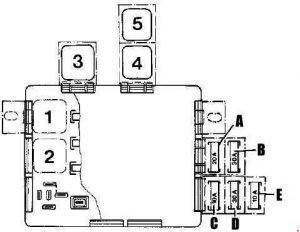

Fusibili e relè aggiuntivi nei modelli 1301 cc Turbo
| Nr |
Descrizione |
| 1 | Relè del clacson |
| 2 | Relè riscaldato del vetro posteriore |
| 3 | Relè dei fari antinebbia |
| 4 | Relè della ventola del radiatore |
| 5 | Relè alzavetro |

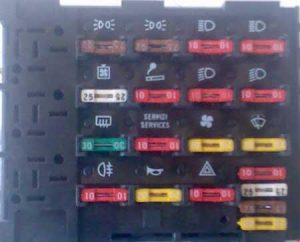

Fiat Uno – schema del fusibile – fusibile ausiliario
Fiat Uno – schema del fusibile – fusibile ausiliario
