Hyundai Santa Fe SM (2000-2006) – scatola dei fusibili
Hyundai Santa Fe SM – schema del fusibile
Anno di produzione: 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Fusibile accendisigari/presa di alimentazione in Hyundai Santa Fe SM è il fusibile n. 1 nel vano fusibili nella zona passeggeri.

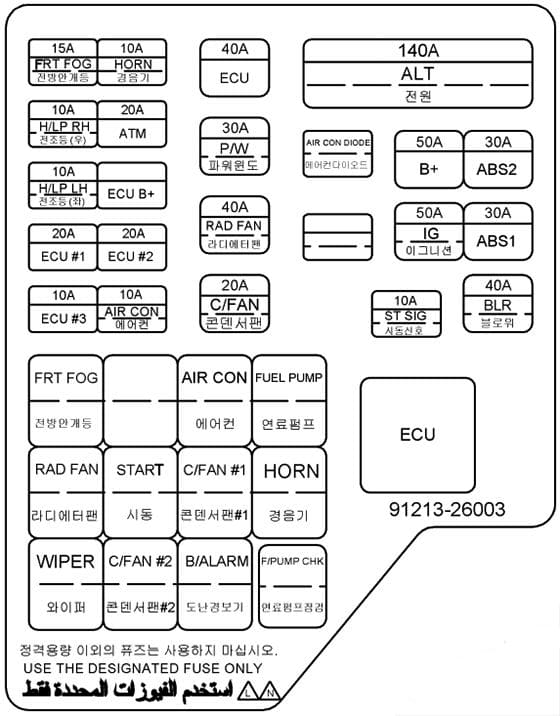

Camera del motore
Si trova accanto alla batteria
Descrizione
| EVERYTHING | Generatore 140A |
| B+ | 50A Relè luci posteriori;
Fusibile 11-17; Connettore di alimentazione. |
| IGN | 50A Relè di avviamento;
Interruttore di accensione. |
| BLR | 40A Fusibile del climatizzatore;
Relè del ventilatore. |
| Paragraph 1 | 30A Unità di controllo ABS;
Connettore di uscita aria |
| Paragraph 2 | 30A Unità di controllo ABS;
Connettore di uscita aria |
| ECU | 40A Relè di controllo motore |
| P/W | 30A Relè alzacristalli elettrici;
Fusibile 26. |
| RAD FAN | 40A Relè del ventilatore del radiatore |
| C/FAN | 20A Relè del ventilatore del condensatore |
| FRT FOG | 15A Relè dei fari fendinebbia |
| H/LP(LH) | 10A Faro sinistro;
Set di indicatori; Unità di controllo DRL. |
| H/LP(RH) | 10A Faro destro |
| ECU #1 | 20A Sensore di guasto accensione;
Sensore di ossigeno. |
| ECU #2 | Iniettore 20A |
| ECU #3 | 10A Gestione motore;
ECM; PCM. |
| ECU (B+) | 15A Relè della pompa del carburante;
ECM; TCM; Alternatore; PCM. |
| ATM | 20A Relè di monitoraggio;
Modulo di controllo 4WD. |
| HORN | Relè del clacson 10A |
| A/C | 10A Relè dell’aria condizionata |
| ST SIG | 10А PCM;
ECM. |
Vano passeggeri
Si trova sotto il cruscotto dal lato del conducente.
Descrizione
| F1 | Accendisigari e presa di alimentazione 20A |
| F2 | 10A Audio, l
Specchietto esterno con azionamento elettrico |
| F3 | 15A Orologio digitale, g
Presa posteriore |
| F4 | 10A Cruise control |
| F5 | 10A Relè dei fari |
| F6 | 20A Sedile riscaldato |
| F7 | 10A Controllo motore del tergicristallo posteriore |
| F8 | 10A Vetro posteriore riscaldato;
Specchietto esterno con azionamento elettrico. |
| F9 | 10A Controllo dell’aria condizionata;
Controllo del tetto apribile; Specchietto elettrocromico. |
| F10 | Riserva |
| F11 | 10A Luce interna;
Interruttore porta; Luce porta; Aria condizionata manuale; Controllore Homelink. |
| F12 | 15A Orologio digitale;
ETACM; Audio; Sirena. |
| F13 | 20A Altoparlanti AMP |
| F14 | 10A Luce di stop;
Connettore dati; Connettore di test universale. |
| F15 | 10A Luce di emergenza |
| F 16 | 25A Sedia;
Controllo motore del tergicristallo posteriore. |
| F17 | 20A Controllore del tetto apribile |
| F18 | Relè riscaldatore 30A |
| F19 | 10A Set di indicatori;
Resistore di eccitazione preliminare; ETACM; Sensore automatico di luce; Modulo di controllo DRL; Generatore. |
| F20 | Modulo di controllo SRS 15A |
| F21 | 10A ECM (V6 2,7 L);
PCM (I4 con cambio automatico); ECM (I4 con cambio manuale). |
| F22 | Set di indicatori 10A (airbag IND) |
| F23 | 10A Modulo di controllo ABS;
Sensore G; Connettore di scarico; Modulo di controllo 4WD. |
| F24 | 10A Freccia; |
| F25 | 10A Luce di retromarcia;
TCM; Modulo di controllo ETS; Sensore di guasto accensione. |
| F26 | 20A Blocco porte e relè di sblocco;
Relè di blocco/sblocco. |
| F27 | 10A Luce posteriore e di posizione (sinistra);
Freccia; Luce della targa. |
| F28 | 10A Luce posteriore e di posizione (destra);
Relè dei fari fendinebbia; Interruttore di illuminazione. |
| F29 | 15A Modulo di controllo ETS (V6 3,5L);
Relè di sicurezza. |
| F30 | 10A Relè del ventilatore del radiatore;
Relè del ventilatore del condensatore. |
| F31 | 20A Motore tergicristallo anteriore;
Relè tergicristallo; Motore del lavavetri. |
Relè
Sopra i fusibili ci sono 2 relè:
- relè del vetro dell’alzacristalli elettrici;
- relè del disgelatore del vetro posteriore.
Sul retro della scatola ci sono anche alcuni elementi relè.
