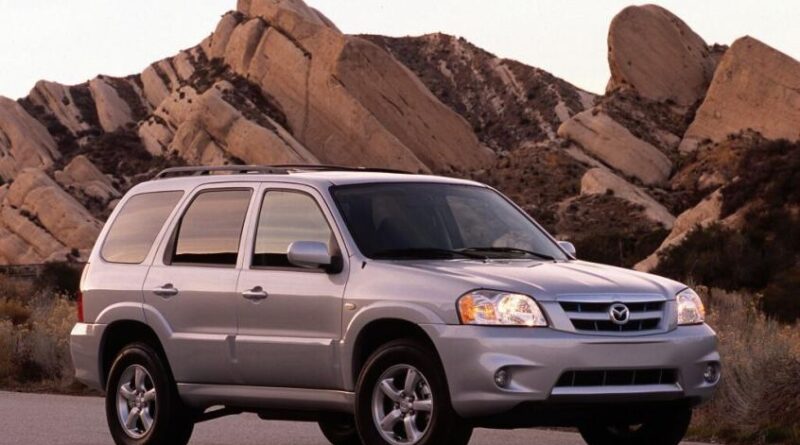

Mazda Tribute (2000-2011) – scatola dei fusibili
Mazda Tribute – schema del fusibile
Anno di produzione: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Scatola dei fusibili nel compartimento passeggeri
Si trova sotto il cruscotto (parte inferiore del cruscotto), lato passeggero ed è protetta da un coperchio di protezione. Per accedervi, è sufficiente sollevare con un cacciavite piatto attraverso l’apposita apertura nel coperchio.
Tipo 1
Descrizione
| 1 | 5A Valvola elettropneumatica del serbatoio vapori di carburante |
| 2 | 5A Relè del ventilatore, lunotto riscaldato |
| 3 | 10A Tergicristallo del vetro delle porte posteriori e motore del lavavetri |
| 4 | 10A Unità di controllo 4WD, quadro strumenti |
| 5 | Unità di controllo ABS e SRS 5A |
| 6 | 10A Luci di emergenza, luci di retromarcia |
| 7 | 10A Amplificatore del segnale del transponder, unità di controllo SRS |
| 8 | 10A Quadro strumenti, relè di blocco del selettore |
| 9 | 3A Relè del motore e della trasmissione automatica, relè del ventilatore, relè dell’aria condizionata |
| 10 | 20A Motore del tergicristallo anteriore, motore del lavavetri anteriore, relè intermittente del tergicristallo |
| 11 | 10A Relè del motorino di avviamento, valvola elettromagnetica di blocco della chiave di accensione |
| 12 | 5A Radio e orologio |
| 13 | Riserva |
| 14 | Accendino 20A |
| 15 | 15A Dimensioni, fari, relè dell’impianto elettrico del rimorchio |
| 16 | 10A Cruscotto, specchietti elettrici, unità di controllo elettrica |
| 17 | 15A Łukasz |
| 18 | 5A Illuminazione del quadro strumenti e degli interruttori del cruscotto |
| 19 | Subwoofer 10A |
| 20 | 15A Indicatori di direzione, indicatori, luci di emergenza |
| 21 | 10A Luci laterali del rimorchio |
| 22 | 15A riserva |
| 23 | 15 / 20A segnalatore acustico |
| 24 | 15A Luci di frenata, unità di controllo ABS, unità di controllo del motore e della trasmissione automatica, valvole elettromagnetiche per il cambio della trasmissione automatica |
| 25 | Finestrini elettrici 30A |
| 26 | 30A Chiusura centralizzata, ECM, sedili elettricamente regolabili |
| 27 | 10A Radio, quadro strumenti, illuminazione interna |
| ACC | Relè per l’installazione di attrezzature aggiuntive |
Tipo 2
Descrizione
| 1 | 15A Luci del rimorchio |
| 2 | Radio 5A (illuminazione) |
| 3 | 15A Luci di posizione anteriori e posteriori |
| 4 | 10A Interruttore di accensione |
| 5 | 2A Relè dell’unità di controllo della trasmissione automatica, relè della pompa del carburante, relè del ventilatore, n. 2 alta/bassa velocità del ventilatore |
| 6 | 15A Luci di frenata aggiuntive, luci di frenata, unità di controllo del motore e della trasmissione automatica, ABS, cruise control |
| 7 | Quadro strumenti 10A, OBD, radio, specchietti laterali elettrici |
| 8 | 15A Luci fendinebbia |
| 9 | 30A Chiusura centralizzata, sedili elettricamente regolabili |
| 10 | 15A Specchietti laterali riscaldati |
| 11 | 15A Tettuccio apribile |
| 12 | Radio 15A |
| 13 | Riserva |
| 14 | Riserva |
| 15 | Motore della finestra elettrica 30A |
| 16 | Subwoofer 15A |
| 17 | 15A Luci anabbaglianti |
| 18 | Sistema AWD 18A |
| 19 | 15A Sistema antifurto |
| 20 | Segnalatore acustico 20A |
| 21 | 10A Tergicristallo del vetro delle porte posteriori e motore del lavavetri |
| 22 | 10A Specchietto retrovisore interno, quadro strumenti |
| 23 | Radio 5A (potenza) |
| 24 | Accendino 20A |
| 25 | 20A Lavavetri anteriore e motore del tergicristallo |
| 26 | Climatizzatore 5A |
| 27 | 5A Interruttore del cruise control |
| 28 | 10A Quadro strumenti |
| 29 | 10A Luci di retromarcia |
| 30 | Riserva |
| 31 | Riserva |
| 32 | 10A Relè di blocco del selettore |
| 33 | 15A Unità di controllo SRS, indicatore di disattivazione dell’airbag passeggero anteriore, sensore del sedile anteriore passeggero |
| 34 | Unità ABS 5A, cruise control |
| 35 | 5A Sedili riscaldati, trazione integrale |
Relè
Nella parte posteriore del dispositivo possono trovarsi relè, come:
- Relè anti-blocco
- Relè del motorino di avviamento
- Dimensioni del relè
- Relè del clacson
Scatola dei fusibili nel vano motore
Si trova sul lato sinistro, accanto alla batteria, sotto un coperchio di protezione. Sul retro verrà applicata la reale assegnazione dei fusibili e dei relè.
Tipo 1
Descrizione
| Horn | 15A Clacson |
| H / LLH | 15A Faretto sinistro |
| H / L RH | 15A Faretto destro |
| EWG | 5A Sistema di gestione del motore |
| SOUTH | 15A Sistema di iniezione del carburante |
| FUEL | 20A pompa del carburante |
| DIODE | Diodo |
| DIODE | Diodo |
| H/L RELAY MICRO | Relè dei fari |
| INJ | 30A Sistema di gestione del motore, sensore MAF, valvola di regolazione della velocità al minimo |
| MAIN | Fusibile principale 120A |
| EVERYTHING | Generatore 15A |
| (DRL) | 15A sistema di illuminazione diurna |
| (DRLZ) | 15A Unità di controllo dell’illuminazione diurna |
| (HLEV) | 10A controllo dell’angolo dei fari |
| PWR1 | 15A Presa per il collegamento di dispositivi aggiuntivi |
| FOG | 20A luci fendinebbia |
| A/C | 15A Frizione del compressore dell’aria condizionata |
| (SECTION) | Sistema anti-bloccaggio 25A |
| PWR2 | 15A Presa per il collegamento di dispositivi aggiuntivi |
| MAIN IG | 40A Circuito del motorino di avviamento |
| HTR | 40A Motore del ventilatore, relè del motore del ventilatore |
| BTN 1 | 40A Radio, accendino, quadro strumenti, specchietti elettrici |
| (SECTION) | Motore della pompa ABS 60A |
| BTN 2 | 40A Radio, quadro strumenti, “cruise control”, regolazione elettrica del sedile, clacson |
| MAIN FAN | Ventilatore principale 40/50A |
| RDEF | 30A Vetri posteriori riscaldati |
| ADD FAN | 40 / 50A Ventilatore aggiuntivo |
| EEC MAIN ISO | Relè di controllo del motore |
| FUEL PUMP ISO | Relè della pompa del carburante |
| MAIN FAN ISO | Relè a bassa velocità del ventilatore (motore YF) Relè ad alta velocità del ventilatore n. 1 (motore AJ) |
| ADD FAN ISO | Relè ad alta velocità del ventilatore (motore YF) Relè a bassa velocità del ventilatore (motore AJ) |
| DEF RELAY ISO | Relè di riscaldamento dei vetri posteriori |
| ST RELAY ISO | Relè del motorino di avviamento |
| ADD FAN 2 ISO | Relè n. 2 alta velocità del ventilatore (motore AJ) Relè a velocità media del ventilatore (motore YF) |
| FOG RELAY MICRO | Relè delle luci fendinebbia |
| A/C RELAY MICRO | Relè della frizione del compressore dell’aria condizionata |
Tipo 2
Descrizione
| 1 | 25A Fusibile del cruscotto |
| 2 | Fari 25A |
| 3 | 25A Fari anabbaglianti, indicatori di direzione, illuminazione interna, fari |
| 4 | 5A Sistema di ritardo dello spegnimento dell’alimentazione di alcuni circuiti dopo lo spegnimento dell’accensione |
| 5 | Riscaldatore del sensore di ossigeno 15A |
| 6 | Pompa della benzina 20A |
| 7 | Relè RUN / ACC 40A – Accendino, tergicristalli anteriori e del portellone posteriore |
| 8 | 30A Unità di controllo del motore e della trasmissione automatica, iniettori e bobine |
| 9 | Generatore 15A |
| 10 | 30A Sedili riscaldati |
| 11 | 10A Unità di controllo del motore e della trasmissione automatica |
| 12 | Presa 20A per il collegamento di attrezzature aggiuntive |
| 13 | 20A Luci fendinebbia (fari/luci) |
| 14 | 15A Frizione elettromagnetica del compressore dell’aria condizionata, relè dell’aria condizionata |
| 15 | Sistema anti-bloccaggio 30A |
| 16* | 25A Fusibile del cruscotto |
| 17 | 50A Circuito del motorino di avviamento |
| 18 | Motore del ventilatore 40A |
| 19 | 40A Relè ausiliario – subwoofer, sistema AWD, luci anabbaglianti |
| 20 | Sistema anti-bloccaggio 60A |
| 21 | 40A Clacson, luci di frenata aggiuntive, quadro strumenti, chiusura centralizzata e sedili elettrici |
| 22 | Ventilatore del radiatore 40/50A |
| 23 | 40A Vetri posteriori riscaldati, relè delle luci di posizione |
| 24 | Ventilatore 40/50A ad alta/bassa velocità |
| 25 | Ramo |
| R2 | Relè per l’unità di controllo del motore e della trasmissione automatica |
| R3 | Relè della pompa del carburante |
| R4 | Relè del ventilatore del radiatore |
| R5 | Relè n. 1 alta/bassa velocità del ventilatore |
| R7 | Relè del motorino di avviamento |
| R8 | Relè n. 2 alta/bassa velocità del ventilatore |
| R9 | Relè delle luci fendinebbia (fari/lampade) |
| R10 | Relè del climatizzatore |
| D1 | Diodo del motorino di avviamento |
| D2 | Diodo del climatizzatore |
Tipo 3
Descrizione
| A | Modulo di assistenza elettronica alla sterzata 80A (EPAS) |
| B | 125A Pannello dei fusibili nel compartimento passeggeri |
| 1 | 15A Specchio riscaldato |
| 2 | 30A Riscaldatore posteriore |
| 3 | 20A Prese posteriori (console centrale) |
| 4 | Riserva |
| 5 | Modulo di controllo del sistema di propulsione 10A (PCM) — gestisce l’alimentazione, relè PCM, valvola di sfiato del serbatoio |
| 6 | Generatore 15A |
| 7 | 15A Tettuccio apribile |
| 8 | 20A Luci di posizione del rimorchio |
| 9 | 50A Sistema anti-bloccaggio (ABS) |
| 10 | 30A Tergicristalli anteriori |
| 11 | Motorino di avviamento 30A |
| 12 | Motore del ventilatore 40A |
| 13 | Frizione del climatizzatore 10A |
| 14 | 15A Fari del rimorchio |
| 15 | Riserva |
| 16 | 40A Ventilatore di raffreddamento 1 |
| 17 | 40A Ventilatore di raffreddamento 2 |
| 18 | 20A ABS |
| 19 | Sedili elettrici 30A |
| 20 | Relè di azionamento del climatizzatore |
| 21A | Relè posteriore del deumidificatore |
| 21B | Relè della pompa del carburante |
| 21C | Relè del ventilatore |
| 21D | Relè PCM |
| 22 | 20A Pompa del carburante |
| 23 | Iniettori di carburante 15A |
| 24 | Non utilizzato |
| 25 | 5A ABS |
| 26 | 15A Bobine di accensione |
| 27 | Spia di guasto del componente del sistema di propulsione 10A |
| 28 | 20A Spia di guasto del componente del sistema di propulsione |
| 29 | 15A PCM |
| 30A | Relè del ventilatore di raffreddamento 1 |
| 30B | Relè del motorino di avviamento |
| 30C | Relè principale del ventilatore di raffreddamento |
| 30D | Relè del ventilatore di raffreddamento 2 |
| 31A | Relè della luce posteriore |
| 31B | Non utilizzato |
| 31C | Relè del rimorchio per la svolta a sinistra |
| 31D | Relè del rimorchio per la svolta a destra |
| 31E | Avvisatore |
| 31F | Relè di blocco |
| 32 | Non utilizzato |
| 33 | Diodo del climatizzatore |
| 34 | Diodo del motorino di avviamento |
| 35 | Avvio/arresto, luci di retromarcia, relè posteriore del riscaldatore |
| 36 | Riserva |
