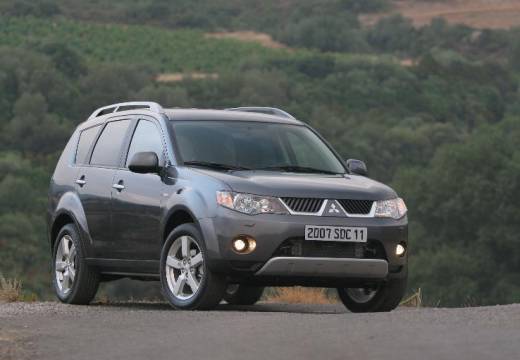

Mitsubishi Outlander XL (2007-2012) – scatola dei fusibili
Mitsubishi Outlander – schema della scatola dei fusibili
Anno di produzione: 2007, 2008, 2009, 2010, 2011, 2012.
Fusibile accendisigari (presa di alimentazione) nel Mitsubishi Outlander è il fusibile 15 e 23 nella scatola dei fusibili nell’abitacolo.
Scatola dei fusibili nell’abitacolo
Sotto il cruscotto dal lato del conducente
Descrizione
| 1 | 30A Riscaldatore |
| 2 | 15A Luci di stop |
| 3 | 10A Luce posteriore antinebbia |
| 4 | 30A Tergicristallo del parabrezza |
| 5 | Riservato |
| 6 | 10A Catena di equipaggiamento aggiuntivo |
| 7 | 20A Serrature delle porte |
| 8 | 15A sistema audio |
| 9 | 7.5A Catena di equipaggiamento aggiuntivo |
| 10 | 15A Luci interne |
| 11 | 15A Luci di emergenza |
| 12 | 15A Lavavetri posteriore |
| 13 | 7,5А Dispositivi di controllo e misura |
| 14 | Riservato |
| 15 | 15A Accendisigari (presa di alimentazione anteriore) |
| 16 | 10A Chiave di accensione |
| 17 | 20A Tettuccio elettrico |
| 18 | Riservato |
| 19 | 10A Specchietti esterni |
| 20 | 10A Trasmissione integrale |
| 21 | 7,5A Luci di retromarcia |
| 22 | Riservato |
| 23 | 15A Presa di alimentazione aggiuntiva |
| 24 | 30A Vetri elettrici |
| 25 | 30A Vetro posteriore riscaldato |
| 26 | 7,5А Specchietti esterni riscaldati |
| 27 | 15A Alimentazione |
| 28 | 20/25A Sedile elettrico |
| 29 | 30A Riscaldamento del sedile |
Assegnazione dei relè
- Relè serratura porte
- Relè riscaldatore
- Relè riscaldamento sedile
- Relè riscaldatore vetro posteriore
Scatole dei fusibili e relè nel vano motore
Scatola principale
Sul lato sinistro del vano motore
Descrizione
| 1 | 30A Dispositivo di ingresso/uscita |
| 2 | 40A Motore ventilatore di raffreddamento |
| 3 | 30A Motore ventilatore condensatore |
| 4 | 30A ABS |
| 5 | 40A ABS |
| 6 | Riservato |
| 7 | 30A Avviamento |
| 8 | 15A Fari anteriori antinebbia |
| 9 | 7.5 Gestione motore |
| 10 | 20A AKP |
| 11 | 10A Clacson |
| 12 | 7,5A Generatore |
| 13 | 20A Lavavetri fari |
| 14 | 10A Climatizzatore |
| 15 | 15A Valvola a farfalla |
| 16 | 20A Allarme antifurto |
| 17 | 15A Spazzole tergicristallo riscaldate |
| 18 | Riservato |
| 19 | 30A Portellone elettrico |
| 20 | 10A Sistema di illuminazione esterna diurna |
| 21 | 10A Faro abbagliante (sinistro) |
| 22 | 10A Faro abbagliante (destro) |
| 23 | 30A Amplificatore audio |
| 24 | 30A Apparecchiature elettriche motore Diesel |
| 25 | 20A Faro anabbagliante sinistro (con lampade a scarica) |
| 26 | 20A Faro anabbagliante destro (con lampade a scarica) |
| 27 | 10A Faro anabbagliante sinistro (con lampadine alogene) |
| 28 | 10A Faro anabbagliante destro (con lampadine alogene) |
| 29 | 10A Circuito di alimentazione motore |
| 30 | 10A Bobina di accensione |
| 31 | 20A Circuito di alimentazione motore |
| 32 | 15A pompa carburante |
Relè
| R1 | Relè candelette (per motori Diesel) |
| R2 | Relè ventilatore radiatore |
| R3 | Relè riscaldatore |
| R4 | Relè di controllo motore |
| R5 | Relè di stabilità |
| R6 | Relè ventilatore climatizzatore |
| R7 | Relè di controllo motore |
| R8 | Relè fari anabbaglianti |
| R9 | Relè di controllo motore |
| R10 | Relè riscaldatore tergicristalli |
| R11 | Relè illuminazione esterna diurna |
| R12 | Relè di controllo motore |
| R13 | Relè allarme antifurto |
| R14 | Relè cambio automatico |
| R15 | Relè lavavetri fari |
| R16 | Relè fari abbaglianti |
| R17 | Relè fari anteriori antinebbia |
| R18 | Relè clacson |
| R19 | Relè climatizzatore |
Scatola relè
Si trova accanto alla scatola principale
Descrizione
- R1 Relè ventilatore a bassa velocità sistema di raffreddamento motore
- R2 Relè ventilatore climatizzatore
- R3 Relè ventilatore ad alta velocità sistema di raffreddamento motore
Scatola della batteria
Il polo positivo della batteria contiene una scatola di fusibili ad alta potenza sotto forma di fusibili a fusibile.
