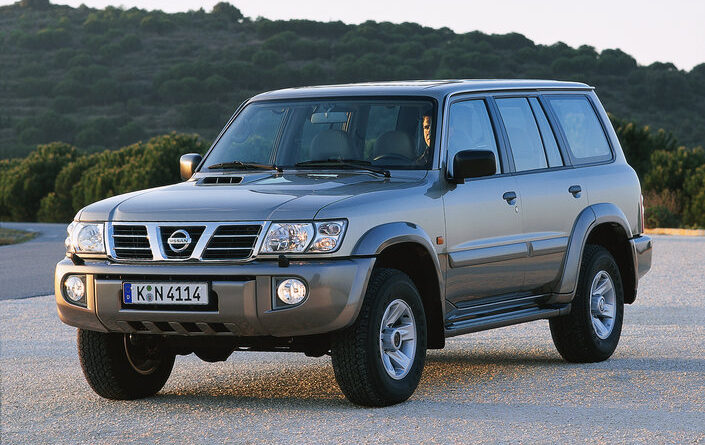

Nissan Patrol (1997-2003) – scatola dei fusibili
Nissan Patrol (1997-2003) – schema del fusibile
Anno di produzione: 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Fusibile accendisigari (presa di alimentazione) nel Nissan Patrol (1997-2003) è il fusibile F12 nel vano passeggeri e F46 nel vano motore.
Scatola fusibili vano passeggeri
La scatola dei fusibili si trova a sinistra sotto il volante, sotto la copertura.
| Nr | Amp [A] | Descrizione |
|---|---|---|
| 1 | Relè ventilatore riscaldatore | |
| 2 | Relè accensione principale | |
| 3 | Relè ausiliario circuito di accensione | |
| F1 | 15A | |
| F2 | 15A | |
| F3 | 20A | Tergicristallo e lavavetri anteriore |
| F4 | 15A | |
| F5 | 15A | |
| F6 | 10A / 20A | |
| F7 | 7,5A | Sistema ABS / ESP |
| F8 | 7,5A | |
| F9 | 7,5A | |
| F10 | 10 A | Sistema audio |
| F11 | 7,5A | Indicatori di direzione |
| F12 | 7,5A | |
| F13 | 15A | Accendisigari |
| F14 | 10 A | |
| F15 | 10 A | |
| F 16 | 10 A | Sistema SRS |
| F17 | 15A | |
| F18 | 10 A | Tergicristallo / lavavetri posteriore |
| F19 | 15A | 2002:
Lavavetri fari |
| F20 | 10 A | |
| F21 | 10 A | Sistema gestione motore |
| F22 | 15A | |
| F23 | 7,5A | Alimentazione elettrica specchietti |
| F24 | 7,5A | |
| F25 | 10 A | |
| F26 | 7,5A | |
| F27 | 15A | Pompa carburante |
| F28 | 10 A |
Scatola fusibili vano motore
La scatola dei fusibili si trova nel vano motore (a destra).
| Nr | Amp [A] | Descrizione |
|---|---|---|
| FA | 100A | Candelette |
| FB | 100A / 120A | Generatore |
| FC | 30A / 40A | Motore ventilatore raffreddamento |
| FD | 30A / 40A | |
| FE | 40A | |
| FF | 80A | 2002:
Scatola fusibili; Relè cruscotto. |
| FG | 50A | |
| FH | 30A / 40A | |
| FI | 30A | Sistema ABS / ESP |
| FJ | 30A | Circuiti blocco accensione |
| F41 | 7,5 A / 20 A. | |
| F42 | 7,5 A / 20 A. | |
| F43 | 15 A | |
| F44 | 20A | |
| F45 | 10A / 15A | Riscaldamento vetro anteriore |
| F46 | 15A | Accendisigari |
| F47 | 7,5A | Generatore |
| F48 | 10 A | Indicatori di direzione |
| F49 | 7,5 A / 10 A / 15 A / 20 A. | |
| F50 | 7,5 A / 10 A / 20 A. | |
| F51 | 15A | |
| F52 | 15A | |
| F53 | 15A | Fari fendinebbia |
| F54 | 10 A | |
| F55 | 15A | 2002: Motore ventilatore raffreddamento |
| F56 | 10 A | Sistema audio |
| Possono esserci fusibili aggiuntivi:
F61 – (15A) Riscaldamento vetro anteriore , F62 – Non utilizzato, F63 – (20A) Lavavetri fari, F64 – (10A) Sistema audio. |
Scatole relè
Scatola relè 1
Scatola relè 2
| Nr | Descrizione |
|---|---|
| Scatola relè 1 | |
| 1 | |
| 2 | |
| 3 | Diesel:
Relè sistema controllo cambio |
| 4 | Relè fari fendinebbia |
| 5 | Riscaldamento vetro posteriore |
| 6 | Relè aria condizionata |
| 7 | |
| 8 | |
| 9 | Relè clacson |
| 10 | |
| 11 | |
| 12 | Relè sistema 4WD |
| Scatola relè 2 | |
| 1 | |
| 2 | Relè luce retromarcia |
| 3 | Relè modulo controllo farfalla |
| 4 | PVN |
| 5 | |
