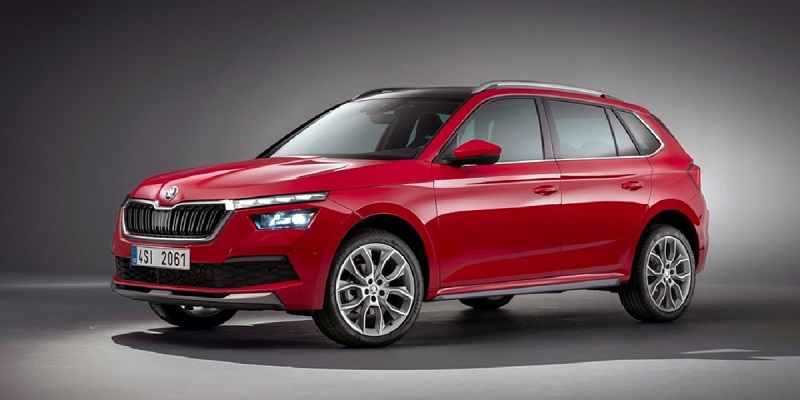

Skoda Kamiq/Scala (2019-…) – scatola dei fusibili
Skoda Kamiq/Scala (2019-…) – schema del fusibile
Anno di produzione: 2019, 2020.
I fusibili dell’accendisigari (presa di alimentazione) in Skoda Kamiq e Skoda Scala sono i fusibili # 52 (accendisigari anteriore / presa 12 V) e # 54 (presa 12 V nel bagagliaio) nel quadro fusibili del cruscotto.
Posizione del quadro fusibili
Pannello strumenti
Il quadro fusibili si trova dietro il vano portaoggetti sul lato del conducente.
Premere il pulsante e aprire il vassoio, estrarre il vassoio tirandolo verso di sé.
Comparto motore
Premere contemporaneamente i pulsanti di blocco sul coperchio del quadro fusibili e rimuovere il coperchio.
Schemi del quadro fusibili
2019, 2020
Pannello strumenti
Assegnazione dei fusibili nel cruscotto (2019, 2020)
| Nr | Descrizione |
|---|---|
| 1 | Gancio di traino |
| 2 | Fari LED – lato sinistro |
| 3 | Amplificatore musicale |
| 4 | Lavalampade dei fari |
| 5 | Tetto apribile/Scorrevole |
| 6 | Chiusura centralizzata;
Lavalampade del parabrezza; Tergicristallo del lunotto. |
| 7 | Riscaldamento sedili – retro |
| 8 | Climatronic |
| 9 | Fari LED – lato destro |
| 10 | Gancio di traino |
| 11 | Coperchio del bagagliaio elettrico |
| 12 | Volante riscaldato |
| 13 | Interruttore luci;
Collegamento diagnostico; Sensore pioggia; Leva di comando sotto il volante; Riscaldamento del parabrezza. |
| 14 | Lavalampade del parabrezza |
| 15 | Cruscotto;
Collegamento all’allarme. |
| 16 | Luce – lato destro |
| 17 | Finestrini elettrici – lato destro |
| 18 | Tergicristalli |
| 19 | Infotainment |
| 20 | Lunotto riscaldato |
| 21 | SCR (AdBlue) |
| 22 | Non utilizzato |
| 23 | Telecamera di retromarcia |
| 24 | Scatola per telefono;
Antenna GSM; Presa USB; Schermo Infotainment. |
| 25 | Leva di comando sotto il volante |
| 26 | Databus |
| 27 | Regolazione degli ammortizzatori (sospensione adattativa) |
| 28 | Sensore del sistema di allarme |
| 29 | Segnale acustico del sistema di allarme |
| 30 | Accensione (blocco accensione) |
| 31 | Climatizzazione;
Riscaldamento. |
| 32 | Tensionatori delle cinture passeggero |
| 33 | Finestrini elettrici – lato sinistro |
| 34 | Tensionatori della cintura del conducente |
| 35 | Luce – lato sinistro |
| 36 | Clacson |
| 37 | Riscaldamento dei sedili anteriori |
| 38 | Illuminazione interna;
Illuminazione dei pulsanti; Pulizia dei fari; Illuminazione Ambiente; Climatizzazione manuale; Riscaldamento. |
| 39 | Sistemi di assistenza |
| 40 | Interruttore luci;
Fari; Livellamento dei fari; Presa diagnostica; Interruttore luci retromarcia; Leva di comando sotto il volante. |
| 41 | Oscuramento dello specchietto retrovisore interno;
Regolazione dello specchietto esterno. |
| 42 | Interruttore del pedale della frizione;
Avviamento del motore; Climatizzazione. |
| 43 | Tergicristallo del lunotto |
| 44 | Sistema di airbag;
Spia di controllo airbag. |
| 45 | Tergicristalli |
| 46 | Riscaldamento sedili – retro |
| 47 | Non utilizzato |
| 48 | Blocco elettrico della colonna dello sterzo;
Kessy (sistema di blocco e avviamento senza chiave). |
| 49 | SCR (AdBlue) |
| 50 | Porte USB posteriori |
| 51 | Non utilizzato |
| 52 | Presa accendisigari anteriore;
Presa 12 V. |
| 53 | Blocco della chiave di accensione;
Cambio automatico. |
| 54 | Presa 12 V nel bagagliaio |
| 55 | Non utilizzato |
| 56 | Climatizzazione manuale;
Riscaldamento. |
| 57 | Non utilizzato |
| 58 | Lavalampade del parabrezza |
| 59 | Riscaldamento degli specchietti esterni;
Riscaldamento degli ugelli dei tergicristalli. |
| 60 | Gancio di traino |
| 61 | Gancio di traino |
Comparto motore
Assegnazione dei fusibili nel comparto motore (2019, 2020)
| Nr | Descrizione |
|---|---|
| 1 | Unità di controllo motore |
| 2 | Valvola di scarico;
Pompa del liquido di raffreddamento; Coperture del radiatore; SCR (AdBlue); Componenti del motore. |
| 3 | Sonde lambda;
Unità di controllo NOx. |
| 4 | Pompa del carburante, componenti del motore |
| 5 | Ventola del radiatore;
Regolatore di pressione del turbo; Sensore di livello e temperatura dell’olio; Componenti del motore. |
| 6 | Sfiato del basamento;
Sistema di candelette; Componenti del motore. |
| 7 | Sistema frenante (pompa a vuoto) |
| 8 | Pompa del carburante, componenti del motore |
| 9 | Interruttore luci di stop |
| 10 | Databus;
Controllore BCM; Modulo dati batteria. |
| 11 | Non utilizzato |
| 12 | Climatizzazione |
| 13 | Non utilizzato |
| 14 | ESC;
Sistema di controllo motore; Componenti del motore. |
| 15 | Cambio automatico |
| 16 | Non utilizzato |
| 17 | Sistema di controllo motore |
| 18 | Avviamento |
| 19 | Non utilizzato |
| 20 | ESC |
| 21 | ESC |
| 22 | Non utilizzato |
| 23 | Non utilizzato |
| 24 | Non utilizzato |
| 25 | Riscaldatore elettrico aggiuntivo;
Ventola del radiatore. |
| 27 | Riscaldatore elettrico aggiuntivo;
Ventola del radiatore. |
| 28 | Riscaldatore elettrico ausiliario |
| 29 | Parabrezza riscaldato |
