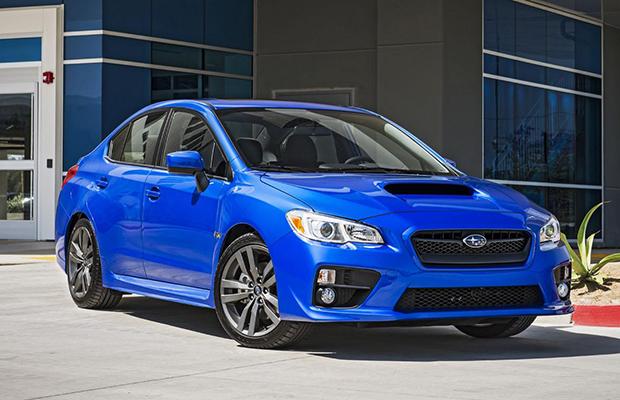

Subaru WRX (2015-2017) – scatola dei fusibili
Subaru WRX (2015-2017) – schema del fusibile
Anno di produzione: 2015, 2016, 2017.
I fusibili accendisigari (presa di alimentazione) nella Subaru Impreza sono il fusibile 4 nel pannello fusibili del cruscotto.
Pannello strumenti
| Nr | Amperi [A] | Descrizione |
|---|---|---|
| 1 | 20 | (Non disponibile) |
| 2 | 7,5 | Contachilometri combinato |
| 3 | 15 | Blocco porte |
| 4 | 10 | Relè del deghiacciatore del tergicristallo anteriore |
| 5 | — | — |
| 6 | 7,5 | Specchietti retrovisori elettrici;
Relè riscaldamento sedili. |
| 7 | 10 | Contachilometri combinato;
Unità integrata. |
| 8 | 7,5 | Luce stop |
| 9 | 7,5 | Deghiacciatore tergicristallo anteriore |
| 10 | 7,5 | Alimentazione (batteria) |
| 11 | 7,5 | Interruttore segnale unità |
| 12 | 15 | Unità di controllo del cambio;
Unità di controllo del motore; Unità integrata. |
| 13 | 20 | Presa di alimentazione accessori (console centrale) |
| 14 | 10 | Luce di posizione;
Luce posteriore; Luce posteriore combinata. |
| 15 | 10 | Luce del bagagliaio;
Unità senza chiave. |
| 16 | 7,5 | Illuminazione |
| 17 | 15 | Riscaldatori sedili |
| 18 | 10 | Luce di riserva |
| 19 | – | Luci diurne |
| 20 | 10 | Presa di alimentazione accessori (cruscotto) |
| 21 | 7,5 | Relè del motorino di avviamento |
| 22 | 10 | Climatizzatore;
Bobina del relè del deghiacciatore del lunotto posteriore. |
| 23 | — | — |
| 24 | 10 | Unità audio;
Sistema di navigazione (se presente nell’equipaggiamento). |
| 25 | 15 | Sistema airbag SRS |
| 26 | 7,5 | Relè alimentazione finestrini;
Relè del ventilatore principale del radiatore. |
| 27 | 15 | Ventilatori |
| 28 | 15 | Ventilatori |
| 29 | 10 | Fari fendinebbia |
| 30 | — | — |
| 31 | 7,5 | Climatizzatore automatico;
Unità integrata. |
| 32 | 7,5 | Interruttore della frizione;
Unità di controllo del bloccaggio dello sterzo. |
| 33 | 7,5 | Unità di controllo dinamica del veicolo |
Camera del motore (STI)
| Nr | Amperi [A] | Descrizione |
|---|---|---|
| A | Fusibile principale | |
| 1 | 30 | Unità ABS;
Unità di controllo dinamica del veicolo. |
| 2 | 25 | Ventilatore principale (ventilatore di raffreddamento) |
| 3 | 25 | Ventilatore ausiliario (ventilatore di raffreddamento) |
| 4 | — | — |
| 5 | 25 | Audio |
| 6 | 30 | Faro (fari anabbaglianti) |
| 7 | 15 | Faro (fari abbaglianti) |
| 8 | 20 | Riserva |
| 9 | 15 | Clacson |
| 10 | 25 | Deghiacciatore lunotto posteriore;
Riscaldamento specchietti. |
| 11 | 15 | Pompa carburante |
| 12 | 10 | Unità di controllo della trasmissione |
| 13 | 7,5 | Unità di controllo del motore |
| 14 | 15 | Luci di emergenza e indicatori di direzione |
| 15 | 15 | Relè posteriore e illuminazione |
| 16 | 7,5 | Alternatore |
| 17 | — | — |
| 18 | 20 | Iniettori |
| 19 | 15 | Faro (fari anabbaglianti – destro) |
| 20 | 15 | Faro (fari anabbaglianti – sinistro) |
Camera del motore (STI)
| Fusibile | Amperi [A] | Descrizione |
|---|---|---|
| A | Fusibile principale | |
| 1 | 30 | Unità ABS;
Unità di controllo dinamica del veicolo. |
| 2 | 25 | Ventilatore principale (ventilatore di raffreddamento) |
| 3 | 25 | Ventilatore ausiliario (ventilatore di raffreddamento) |
| 4 | — | — |
| 5 | 25 | Audio |
| 6 | 30 | Faro (fari anabbaglianti) |
| 7 | 15 | Faro (fari abbaglianti) |
| 8 | 20 | Riserva |
| 9 | 15 | Clacson |
| 10 | 25 | Deghiacciatore lunotto posteriore;
Riscaldamento specchietti. |
| 11 | 15 | Pompa carburante |
| 12 | 20 | Unità di controllo della trasmissione |
| 13 | 7,5 | Unità di controllo del motore |
| 14 | 15 | Luci di emergenza e indicatori di direzione |
| 15 | 15 | Relè posteriore e illuminazione |
| 16 | 7,5 | Alternatore |
| 17 | — | |
| 18 | 20 | Iniettori |
| 19 | 15 | Faro (fari anabbaglianti – destro) |
| 20 | 15 | Faro (fari anabbaglianti – sinistro) |
