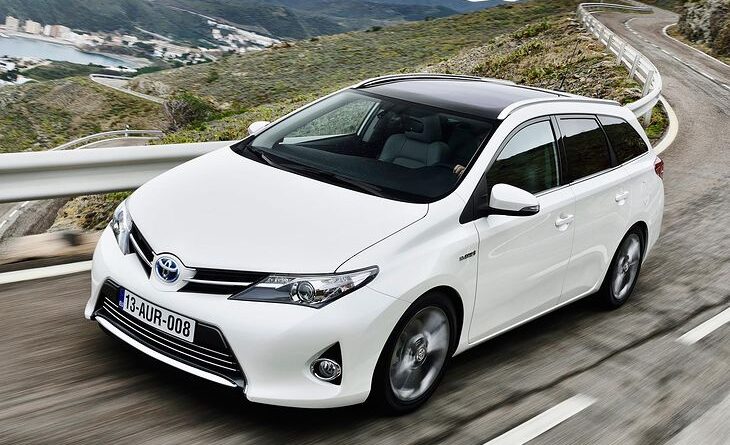

Toyota Auris Hybrid Touring Sports (2013-2016) – scatola dei fusibili
In questo articolo troverai i diagrammi della scatola dei fusibili della Toyota Auris Hybrid Touring Sports, scoprirai dove si trovano i pannelli dei fusibili all’interno del veicolo e otterrai informazioni dettagliate sull’assegnazione e il layout di ciascun fusibile.
Toyota Auris Hybrid Touring Sports (2013-2016) – schema della scatola dei fusibili
Anno di produzione: 2013, 2014, 2015, 2016.
Fusibile accendisigari (presa di alimentazione) nella Toyota Auris Hybrid Touring Sports (2013-2016) è il fusibile 17 nella scatola dei fusibili nell’abitacolo – tipo A.
Scatola dei fusibili nel vano motore
| Fusibile | Amp [A] | Descrizione | |
| 1 | SPARE | 20 | Fusibile di riserva |
| 2 | EFI NO. 2 | 10 | Sistema di iniezione di carburante multipoint;
Sistema di iniezione di carburante multipoint sequenziale. |
| 3 | EFI NO. 1 | 10 | Sistema di iniezione di carburante multipoint;
Sistema di iniezione di carburante multipoint sequenziale. |
| 4 | EFI-B | 5 | Sistema di iniezione di carburante multipoint;
Sistema di iniezione di carburante multipoint sequenziale. |
| 5 | SPARE | 30 | Fusibile di riserva |
| 6 | SPARE | 10 | Fusibile di riserva |
| 7 | PTC HIR NO.2 | 30 | Sistema di climatizzazione |
| 8 | PTC HIR NO.3 | 20 | Sistema di climatizzazione |
| 9 | PTC HIR NO.1 | 30 | Sistema di climatizzazione |
| 10 | ENG W / PMP | 30 | Sistema di raffreddamento |
| 11 | DRL | 10 | Fari diurni |
| 12 | HTR | 50 | Sistema di climatizzazione |
| 13 | H-LP CLN | 30 | Agente per la pulizia dei fari |
| 14 | DEF | 30 | Disappannatore del lunotto posteriore;
Disappannatore dello specchietto retrovisore esterno. |
| 15 | CDS FAN | 30 | Ventilatore(e) di raffreddamento elettrico |
| 16 | RDI | 40 | Ventilatore(e) di raffreddamento elettrico |
| 17 | DC / DC | 125 | Sistema ibrido |
| 18 | AM2 | 7,5 | Sistema di avviamento |
| 19 | P-CON MTR | 30 | Sistema di controllo della posizione P;
Cambio. |
| 20 | P-CON MAIN | 7,5 | Sistema di controllo della posizione P;
Interruttore della posizione P. |
| 21 | DC / DC-S | 5 | Sistema ibrido |
| 22 | ETCS | 10 | Sistema elettronico di controllo dell’acceleratore |
| 23 | ECU-B NO.2 | 10 | Climatizzazione;
Finestrini elettrici; Sistema intelligente di accesso e avviamento; Specchietti retrovisori esterni; Contachilometri e strumenti. |
| 24 | TURN & HAZ | 10 | Contachilometri e strumenti;
Indicatori di direzione. |
| 25 | AMP | 15 | Impianto audio |
| 26 | ECU-B NO.3 | 5 | Servosterzo elettrico |
| 27 | IGCT-MAIN | 30 | IGCT n. 2, INV W / PMP, PCU, PM-IGCT |
| 28 | NUMERO PI | 50 | CLACSON, BATT FAN, IG2, EFI MAIN |
| 29 | ABS-MTR NO.2 | 40 | Sistema frenante elettronico |
| 30 | ABS-MTR NO.1 | 40 | Sistema frenante elettronico |
| 31 | H-LP-MAIN | 30 | H-LP RH-LO, H-LP LH-LO,
H-LP-RH-HI, H-LP-LH-HI. |
| 32 | ABS NO.1 | 30 | Sistema frenante elettronico |
| 33 | ABS NO.2 | 7,5 A | Sistema frenante elettronico |
| 34 | D / C CUT | 30 | CAPPUCCIO, ECU-B NR 1, RADIO |
| 35 | EPS | 80 | Servosterzo elettrico |
| 36 | H-LP RH-HI | 7,5 | Faro destro (luce abbagliante) |
| 37 | H-LP LH-HI | 7,5 | Faro sinistro (luce abbagliante);
Contachilometri e strumenti. |
| 38 | H-LP RH-LO | 10 A * 1 | Faro destro (luce anabbagliante) |
| 15 A * 2 | |||
| 39 | H-LP LH-LO | 10 A * 1 | Faro sinistro (luce anabbagliante);
Regolazione manuale della posizione dei fari. |
| 15 A * 2 | Faro sinistro (luce anabbagliante) | ||
| 40 | PM-IGCT | 10 | Sistema ibrido |
| 41 | PCU | 10 | Sistema ibrido |
| 42 | INV W / PMP | 10 | Sistema di raffreddamento |
| 43 | IGTC NO.2 | 10 | Sistema ibrido;
Sistema di controllo della posizione P. |
| 44 | ECU-B NO.1 | 10 | ECU della carrozzeria principale;
Sistema intelligente di accesso e avviamento; Orologio; Sistema frenante elettronico; Sistema di blocco delle porte assistito; Sistema di avviso della pressione degli pneumatici. |
| 45 | RADIO | 20 | Impianto audio |
| 46 | DOME | 7,5 | Illuminazione interna;
Luci di cortesia; Illuminazione del bagagliaio; Controllore ECU della carrozzeria principale. |
| 47 | MIR-HTR | 10 | Sistema di iniezione di carburante multipoint;
Sistema di iniezione di carburante multipoint sequenziale; Disappannatori degli specchietti retrovisori esterni. |
| 48 | BATT FAN | 10 | Sistema di iniezione di carburante multipoint;
Sistema di iniezione di carburante multipoint sequenziale; Ventilatore di raffreddamento. |
| 49 | IG2 | 15 | Sistema di iniezione di carburante multipoint;
Sistema di iniezione di carburante multipoint sequenziale; Contachilometri e strumenti; Sistema di airbag SRS. |
| 50 | HORN | 10 | Clacson |
| 51 | EFI-MAIN | 25 | Sistema di iniezione di carburante multipoint;
Sistema di iniezione di carburante multipoint sequenziale; EFI n. 1; EFI n. 2; Pompa di carburante; EFI-B. |
* 1 – Veicoli senza fari a scarica (luce anabbagliante)
* 2 – Veicoli con fari a scarica (luce anabbagliante)
Scatola dei fusibili nell’abitacolo – tipo A (sotto il cruscotto)
| Fusibile | Amp [A] | Descrizione | |
| 1 | P / OUTLET | 15 | Presa di alimentazione (bagagliaio) |
| 2 | OBD | 7,5 | Sistema di diagnosi a bordo |
| 3 | STOP | 7,5 | Luci di stop;
Luce di stop alta; Sistema frenante elettronico; Sistema di gestione della potenza. |
| 4 | FOG RR | 7,5 | Luce antinebbia posteriore;
Contachilometri e strumenti. |
| 5 | D / L NO.3 | 20 | Sistema di chiusura elettrica |
| 6 | S / DACH | 20 | Parabrezza panoramico |
| 7 | FOG FR | 7,5 | Luci antinebbia anteriori;
Contachilometri e strumenti. |
| 8 | AM1 | 5 | IG1 RLY, ACC RLY |
| 9 | D / L NO.2 | 10 | Sistema di chiusura delle porte posteriori;
Sistema di chiusura elettrica. |
| 10 | DOOR NO.2 | 20 | Finestrini elettrici |
| 11 | DOOR R/R | 20 | Finestrini elettrici |
| 12 | DOOR R/R | 20 | Finestrini elettrici |
| 13 | WASHER | 15 | Lavavetri del parabrezza |
| 14 | WIPER NO.2 | 25 | Spazzole tergicristallo |
| 15 | WIPER RR | 15 | Spazzola tergicristallo posteriore |
| 16 | WIPER NO.1 | 25 | Spazzole tergicristallo |
| 17 | CIG | 15 | Presa di alimentazione;
Accendisigari. |
| 18 | ACC | 7,5 | Specchietti retrovisori esterni;
Sistema audio; Controllore principale della carrozzeria; Orologio; Presa elettrica. |
| 19 | SFT LOCK-ACC | 5 | – |
| 20 | TAIL | 10 | Luci di posizione anteriori e posteriori;
Illuminazione della targa; Luci antinebbia anteriori; Luce antinebbia posteriore. |
| 21 | PANEL | 7,5 | Illuminazione dell’interruttore;
Illuminazione del quadro strumenti; Illuminazione del vano portaoggetti; Unità principale ECU. |
| 22 | WIPER-S | 5 | – |
| 23 | ECU-IG NO.1 | 7,5 | Ventilatore di raffreddamento elettrico;
AFS; Sistema frenante elettronico. |
| 24 | ECU-IG NO.2 | 7,5 | Luci di emergenza;
Sistema di iniezione di carburante multipoint; Sistema di iniezione di carburante multipoint sequenziale; Sistema audio; AFS; Sensore di assistenza al parcheggio Toyota. |
| 25 | ECU-IG NO.3 | 7,5 | Specchietto retrovisore interno;
Pulizia dei fari; Sistema audio; AFS; Tenda panoramica del tetto; Lavavetri del parabrezza; Sistema di avviso della pressione degli pneumatici. |
| 26 | HTR-IG | 7,5 | Climatizzazione;
Disappannatore del lunotto posteriore; Riscaldatori dei sedili. |
| 27 | ECU-IG NO.4 | 7,5 | Modulo principale ECU;
Spia di avviso della cintura di sicurezza del passeggero anteriore; Sistema manuale di attivazione e disattivazione dell’airbag; Specchietti retrovisori esterni; Sensore di assistenza al parcheggio Toyota. |
| 28 | ECU-IG NO.5 | 5 | Servosterzo elettrico |
| 29 | IGN | 7,5 | Sistema intelligente di accesso e avviamento;
Luci di stop; Sistema frenante elettronico; Sistema di gestione dell’energia. |
| 30 | S / HTR | 15 | Riscaldatori dei sedili |
| 31 | METER | 5 | Contachilometri e strumenti |
| 32 | A/BAG | 7,5 | Sistema di airbag SRS |
Scatola dei fusibili nell’abitacolo – tipo B (sotto il cruscotto)
| Fusibile | Amp [A] | Descrizione | |
| 1 | P / SEAT | 30 | Sedia elettrica |
| 2 | DOOR NO.1 | 30 | Finestrini elettrici |
