Volkswagen Amarok (2009-2016) – scatola dei fusibili

Luca Moretti

In questo articolo troverai i diagrammi della scatola dei fusibili della Volkswagen Amarok (2009–2016), scoprirai dove si trovano i pannelli dei fusibili all’interno del veicolo e otterrai informazioni dettagliate sull’assegnazione e il layout di ciascun fusibile.

Volkswagen Amarok (2009-2016) – schema della scatola dei fusibili

Anno di produzione: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Fusibile accendisigari (presa di alimentazione) nel Volkswagen Amarok è il fusibile n. 38 (presa 12V), n. 52 (presa elettrica), n. 54 (presa accendisigari) e n. 59 (presa 12V) nella scatola dei fusibili nel cruscotto.

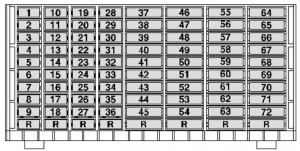

Supporto fusibile C

Volkswagen Amarok – fusibili – supporto C
Numero – Amperaggi [A] Descrizione
1 Fusibile 1 sul supporto fusibile C -SC1- 10 Unità di controllo ABS -J104-;

Pulsante TCS e ESP -E256-;

Pulsante programma di guida -E598-.
2 Fusibile 2 sul supporto fusibile C -SC2- 10 Unità di controllo elettronica della colonna dello sterzo -J527-
3 Fusibile 3 sul supporto fusibile C -SC3- 10 Interruttore di retromarcia -F41-
4 Fusibile 4 sul supporto fusibile C -SC4- 15 Unità di controllo dell’alimentazione -J519-
5 Fusibile 5 sul supporto fusibile C – SC5- 5 Misuratore di massa dell’aria -G70-
6 Fusibile 6 sul supporto fusibile C -SC6- 5 Unità di controllo del rilevatore del rimorchio -J345-
7 Fusibile 7 sul supporto fusibile C -SC7- 5 Interfaccia per uso esterno
8 Fusibile 8 sul supporto fusibile C -SC8- 10 Blocco elettronico dell’accensione -D9-
9 Fusibile 9 sul supporto fusibile C -SC9- 10 Unità di controllo dell’airbag -J234-;

Spia di avviso disattivazione airbag laterale passeggero -K145-.
10 Fusibile 10 sul supporto fusibile C -SC10- 5 Unità di controllo del motore -J623-
11 Fusibile 11 sul supporto fusibile C -SC11- 15 Unità di controllo del bloccaggio del differenziale -J187-
12 Fusibile 12 sul supporto fusibile C – SC12- 10 Pompa carburante 1 -V276-
13 Fusibile 13 sul supporto fusibile C -SC13 5 Valvola della valvola di scarico -N220-;

Valvola di commutazione del radiatore dei gas di scarico con ricircolo dei gas di scarico -N345-
14 Fusibile 14 sul supporto fusibile C -SC14 15 Pompa di circolazione del liquido refrigerante -V51-
15 Fusibile 15 sul supporto fusibile C -SC15- 5 Unità di controllo del motore -J623-
16 Fusibile 16 sul supporto fusibile C -SC16- 10 Spia di avviso della luce posteriore anti-nebbia -K13-;

Lampadina della luce posteriore sinistra anti-nebbia -L46-;

Lampadina della luce posteriore destra anti-nebbia -L47-.
17 Fusibile 17 sul supporto fusibile C – SC17- 5 Lampadina della luce posteriore destra -M2-;

Lampadina lato destro -M3-.
18 Fusibile 18 sul supporto fusibile C -SC18- 5 Lampadina a sinistra -M1-;

Lampadina a sinistra -M4-.
19 Fusibile 19 sul supporto fusibile C -SC19 15 Unità di controllo dell’alimentazione -J519-
20 Fusibile 20 sul supporto fusibile C -SC20- 15 Unità di controllo dell’alimentazione -J519-
21 Fusibile 21 sul supporto fusibile C -SC21- 5 Unità di controllo dell’alimentazione -J519-
22 Fusibile 22 sul supporto fusibile C -SC22- – Vuoto
23 Fusibile 23 sul supporto fusibile C -SC23- 15 Unità di controllo del motore -J623-
24 Fusibile 24 sul supporto fusibile C -SC24 10 Clacson di allerta -H12-
25 Fusibile 25 sul supporto fusibile C -SC25- 10 Elemento riscaldante della valvola di sfiato del basamento -N79-
26 Fusibile 26 sul supporto fusibile C -SC26 5 Lampadina per la guida diurna a destra -L175-
27 Fusibile 27 sul supporto fusibile C -SC27- 5 Lampadina per la guida diurna a sinistra -L174-
28 Fusibile 28 sul supporto fusibile C -SC28- 15 Illuminazione della targa a sinistra -X4;

Illuminazione della targa a destra -X5-.
29 Fusibile 29 sul supporto fusibile C -SC29- 10 Motore di controllo dell’angolo del faro sinistro -V48-
30 Fusibile 30 sul supporto fusibile C -SC30- 10 Lampadina della luce anabbagliante sinistra -L125-
31 Fusibile 31 sul supporto fusibile C -Sc31- – Vuoto
32 Fusibile 32 sul supporto fusibile C -SC32- 10 Lampadina della luce anabbagliante destra -L126-
33 Fusibile 33 sul supporto fusibile C -SC33- 5 Interruttore di regolazione dello specchietto -E43-
34 Fusibile 34 sul supporto fusibile C -Sc34- 15 Vuoto
35 Fusibile 35 sul supporto fusibile C -SC35- 15 Sonda lambda 1 prima del catalizzatore -GX10-
36 Fusibile 36 sul supporto fusibile C -Sc36- 5 Unità di controllo del motore -J623-
37 Fusibile 37 sul supporto fusibile C -SC37- – Vuoto
38 Fusibile 38 sul supporto fusibile C -SC38- 15 Presa 12V -U5-
39 Fusibile 39 sul supporto fusibile C -SC39- 25 Unità di controllo del rilevatore del rimorchio -J345-
40 Fusibile 40 sul supporto fusibile C -SC40- 25 Unità di controllo del rilevatore del rimorchio -J345-
41 Fusibile 41 sul supporto fusibile C -SC41- 25 Unità di controllo del rilevatore del rimorchio -J345-
42 Fusibile 42 sul supporto fusibile C -SC42- 15 Connettore diagnostico -U31-;

Controllore elettronico della colonna dello sterzo -J527-;

Interruttore di pressione del sistema di climatizzazione -F129-;

Sensore di qualità dell’aria -G238-;

Controllore del bloccaggio del differenziale -J187-;

Controllore della scatola di distribuzione -J646-;

Inserto del cruscotto -K-;

Lampadina di frenata ad alto livello -M25-;

Interruttore delle luci di frenata -F-;

Display -K40-.
43 Fusibile 41 sul supporto fusibile C – Sc43- 25 Unità di controllo dell’alimentazione -J519-
44 Fusibile 44 sul supporto fusibile C -SC44- 30 Unità di controllo dell’alimentazione -J519-
45 Fusibile 45 sul supporto fusibile C -SC45- 15 Connettore diagnostico -U31-;

Inserto del cruscotto -K-;

Controllore elettronico della colonna dello sterzo -J527-;

Controllore del sistema di climatizzazione -J301-;

Controllore Climatronic -J255-;

Interruttore di riscaldamento/potenza di riscaldamento -E16-.
46 Fusibile 46 sul supporto fusibile C -SC46- 25 Unità di controllo del lato -J646-
47 Fusibile 47 sul supporto fusibile C -SC47- 20 Unità di controllo dell’alimentazione
48 Fusibile 48 sul supporto fusibile C -SC48- 20 Controllore della porta del conducente -J386-
49 Fusibile 49 sul supporto fusibile C -SC49- 20 Unità di controllo della porta anteriore del passeggero -J387-
50 Fusibile 50 sul supporto fusibile C -SC50- 20 Controllore della porta posteriore sinistra -J388-
51 Fusibile 51 sul supporto fusibile C -SC51- 20 Controllore della porta posteriore destra -J389-
52 -Fusibile 52 sul supporto fusibile C -SC52- 15 Presa elettrica -U-
53 Fusibile 53 sul supporto fusibile C -SC53- 20 Lampadina anti-nebbia sinistra -L22-
54 Fusibile 54 sul supporto fusibile C -SC54- 15 Accendino per sigarette -U1-
55 Fusibile 55 sul supporto fusibile C -SC55- 15 Motore di controllo dell’angolo del faro destro -V49-
56 Fusibile 56 sul supporto fusibile C -SC56- – Vuoto
57 Fusibile 57 sul supporto fusibile C -SC57- 30 Pulsante di riscaldamento del sedile, sinistro -E653-;

Pulsante di riscaldamento del sedile, destro – E654-;

Controllore del riscaldamento del sedile -J882-.
58 Fusibile 58 sul supporto fusibile C -SC58- – Vuoto
59 Fusibile 59 sul supporto fusibile C -SC59- 20 Presa 12V -UX3-
60 Fusibile 60 sul supporto fusibile C -SC60- 5 Modulo del rilevatore del rimorchio -J345-;

Connettore diagnostico -U31-;

Unità di controllo dell’alimentazione -J519-.
61 Fusibile 61 sul supporto fusibile C -SC61- 5 Unità di controllo del rilevatore del rimorchio -J345-;

Connettore diagnostico -U31-;

Unità di controllo dell’alimentazione di bordo -J519-.
62 Fusibile 62 sul supporto fusibile C -SC62- 20 Unità di controllo ausiliaria del riscaldatore -J364-;

Pompa di circolazione -V55-.
63 Fusibile 63 sul supporto fusibile C -SC63- 10 Lampadina di illuminazione dell’area di carico -M53-
64 Fusibile 64 sul supporto fusibile C -SC64- 30 Interruttore di uscita della resistenza / calore -E16-;

Unità di controllo Climatronic -J255-;

Unità di controllo del sistema di climatizzazione -J301-.
65 Fusibile 65 sul supporto fusibile C -SC65- 15 Unità di controllo del motore -J623-
66 Fusibile 66 sul supporto fusibile C -SC66- 30 Unità di controllo dell’alimentazione -J519-
67 Fusibile 67 sul supporto fusibile C -SC67- 30 Radio -R-;

Unità di controllo con display per il sistema radio e navigazione -J503-.
68 Fusibile 68 sul supporto fusibile C -SC68- – Vuoto
69 Fusibile 69 sul supporto fusibile C -SC69- 15 Interfaccia per uso esterno
70 Fusibile 70 sul supporto fusibile C -SC70- 5 Interfaccia per uso esterno
71 Fusibile 71 sul supporto fusibile C -SC71- 25 Interfaccia per uso esterno
72 Fusibile 72 sul supporto fusibile C -SC72- 10 Interfaccia per uso esterno

Supporto fusibile A -SA-

Volkswagen Amarok – fusibili – supporto A e supporto B
Numero – Amperaggi [A] Descrizione
1 Fusibile 1 sul supporto fusibile A -SA1- 175 Alternatore -C-
2 Fusibile 2 sul supporto fusibile A -SA2- 175 Fusibile 4 sul supporto fusibile C -SC4-;

Fusibile 8 sul supporto fusibile C -SC8-;

Fusibile 11 sul supporto fusibile C -SC11-;

Fusibile 15 sul supporto fusibile C -SC15-;

Supporto fusibile C -SC19 – SC24-;

Fusibile supporto C -SC43 – SC51-;

Supporto fusibile SC62 – SC64-;

Supporto fusibile C -SC66 – SC67-.
3 Fusibile 3 sul supporto fusibile A -SA3- 40 Interfaccia per uso esterno
4 Fusibile 4 sul supporto fusibile A -SA4- 80/110 Ventilatore del radiatore -V7-
5 Fusibile 5 sul supporto fusibile A -SA5- 50 Unità di controllo automatica del periodo di accensione J179-
6 Fusibile 6 sul supporto fusibile A -SA6- 80 Supporto fusibile C -SC39 – SC41-

Supporto fusibile B -SB-

Volkswagen Amarok – fusibili – supporto A e supporto B
Numero – Amperaggi [A] Descrizione
1 Fusibile 1 sul supporto fusibile B -SB1- 30 Unità di controllo ABS J104-
2 Fusibile 2 sul supporto fusibile B -SB2- 30 Relè della pompa carburante -J17-;

Pompa di pressione del sistema carburante -G6-.
3 Fusibile 3 sul supporto fusibile B -SB3- 10 Unità di controllo ABS -J104-
4 Fusibile 4 sul supporto fusibile B -SB4- 5 Unità di controllo dell’alimentazione -J519-
5 Fusibile 5 sul supporto fusibile B -SB5- – Vuoto
6 Fusibile 6 sul supporto fusibile B -SB6- – Vuoto

Relè

Volkswagen Amarok – fusibili – relè
Numero Descrizione
1 Relè ausiliario del riscaldatore del liquido refrigerante -J493-
2 Vuoto
3 Vuoto
4 Vuoto
5 Vuoto
6 Relè di alimentazione 2 -J710- (53)
7 Relè di alimentazione del terminale 15 -J329- (100)
8 Relè della pompa del liquido refrigerante -J235-
9 Vuoto
10 Vuoto
11 Vuoto
12 Relè di alimentazione 1 -J701- (53)
13 Relè del motorino di avviamento -J53- (53)
14 Relè della pompa carburante -J17- (404)
Relè di alimentazione del terminale 30 -J317- (404)
15 Relè di alimentazione -J16- (100)
16 Relè di scarico del terminale 58b -J374- (449)
20 Relè principale -J271- (643)
