Volkswagen Fox (2004-2009) – scatola dei fusibili
In questo articolo troverai i diagrammi della scatola dei fusibili della Volkswagen Fox (2004–2009), scoprirai dove si trovano i pannelli dei fusibili all’interno del veicolo e otterrai informazioni dettagliate sull’assegnazione e il layout di ciascun fusibile.
Volkswagen Fox (2004-2009) – schema della scatola dei fusibili
Anno di produzione: 2004, 2005, 2006, 2007, 2008, 2009.
Fusibile accendisigari (presa di alimentazione) nel Volkswagen Fox (2004-2009) è il fusibile 48 nella scatola dei fusibili del vano motore.
Posizione della scatola dei fusibili
1 – Supporto fusibile batteria -S-
2 – Supporto fusibile -SB- e -SC-
3 – Fusibili supporto relè
Supporto fusibile batteria -S-
| Nr | Amperi [A] | Descrizione |
| 1 | 175 | Alternatore -C- |
| Regolatore di tensione -C1- | ||
| 2 | 110 | Connettore cablaggio morsetto 30 -TV2- |
| 3 | 40 | Controllore ventilatore radiatore -J293- |
| 4 | 50 | Unità di controllo ABS -J104- |
| 5 | 40 | Pompa idraulica servosterzo -V119- |
| Unità di controllo ABS -J104- | ||
| Controllore ventilatore radiatore -J293- | ||
| Controllore servosterzo -J500- | ||
| 50 | Pompa idraulica servosterzo -V119- (fino a dicembre 2006) | |
| Unità di controllo servosterzo -J500- (fino a dicembre 2006) | ||
| 6 | 50 | Relè candelette -J52- (solo per veicoli con motore Diesel 1,4 l) |
| 7 | 25 | Unità di controllo ABS -J104- |
| 8 | 30 | Interruttore termico ventilatore radiatore -F18- (solo per veicoli con motori Diesel 1,2l e 1,4l) |
| Relè 2° velocità ventilatore radiatore -J101- (solo per veicoli con motore 1,4 l) | ||
| Ventilatore aria fresca e relè ventilatore radiatore -J209- (solo per veicoli con motore 1,4l) | ||
| Controllore ventilatore radiatore -J293- | ||
| 9 | 5 | Controllore ventilatore radiatore -J293- |
| 10 | 15 | Unità di controllo di bordo -J519- (fino a dicembre 2006) |
| Unità di controllo motore -J623- | ||
| 11 | 5 | Unità di controllo sistema climatizzazione -J301- |
| Controllore ventilatore radiatore -J293- |
Supporto fusibile -SC-
| Numero | Amperi [A] | Descrizione |
| 1 | 5 | Trasmettitore alta pressione -G65- |
| Controllore ventilatore radiatore -J293- | ||
| Unità di controllo sistema climatizzazione -J301- | ||
| 2 | 5 | Unità centrale di controllo sistema comfort -J393- |
| Unità di controllo di bordo alimentazione -J519- | ||
| 3 | 5 | Trasmettitore velocità -G22- |
| Controllore servosterzo -J500- | ||
| Elemento riscaldatore spruzzatore parabrezza -N113- | ||
| 4 | 5 | Interruttore esterno maniglia porta conducente per protezione contro il furto -F121- |
| 5 | 20 | Radio -R- |
| 6 | 20 | Relè riscaldato controllore vetro posteriore -J48- |
| Unità di controllo di bordo alimentazione -J519- | ||
| 7 | 10 | Interruttore intermittente tergicristallo -E22- |
| 8 | 5 | Unità di controllo di bordo alimentazione -J519- |
| 9 | – | Vuoto |
| 10 | 20 | Unità di controllo scorrevole tetto apribile -J245- |
| 11 | 10 | Lampadina indicatore direzionale anteriore destro -M7- |
| Lampadina indicatore direzionale posteriore destro -M8- | ||
| Lampadina amplificatore svolta a destra -M19- | ||
| Unità centrale di controllo sistema comfort -J393- | ||
| Unità di controllo di bordo alimentazione -J519- | ||
| 12 | 10 | Lampadina indicatore direzionale anteriore sinistro -M5- |
| Lampadina indicatore direzionale posteriore sinistro -M6- | ||
| Lampadina amplificatore svolta a sinistra -M18- | ||
| Unità centrale di controllo sistema comfort -J393- | ||
| Unità di controllo di bordo alimentazione -J519- | ||
| 13 | – | Vuoto |
| 14 | 5 | Interruttore regolazione specchio -E43- |
| Unità centrale di controllo sistema comfort -J393- | ||
| 15 | 15 | Regolatore riscaldato sedile conducente -E94- |
| Regolatore riscaldato sedile passeggero anteriore -E95- | ||
| Unità di controllo riscaldamento sedile conducente -J131- | ||
| 16 | 25 | Unità centrale di controllo sistema comfort -J393- |
| 17 | 15 | Interruttore luci fendinebbia anteriori e posteriori -E23- |
| Lampadina illuminazione luce fendinebbia anteriore e posteriore -L40- | ||
| 18 | 10 | Motore tergicristallo posteriore -V12- |
| 19 | – | Vuoto |
| 20 | 5 | Specchietto retrovisore esterno riscaldato lato conducente -Z4- |
| Specchietto retrovisore esterno riscaldato lato passeggero anteriore -Z5- | ||
| Unità di controllo di bordo alimentazione -J519- | ||
| 21 | – | Vuoto |
| 22 | – | Vuoto |
| 23 | 5 | Trasmettitore angolo di sterzata -G85- |
| Pulsante TCS e ESP -E256- | ||
| Interruttori e illuminazione regolatore strumenti -L155- | ||
| Unità di controllo ABS -J104- | ||
| 24 | 10 | Trasmettitore angolo di sterzata -G85- |
| Unità di controllo ABS -J104- |
Supporto fusibile -SB-
| Numero | Amperi [A] | Descrizione |
| 25 | 10 | Lampadina indicatore direzionale anteriore sinistro -M5- |
| Lampadina indicatore direzionale posteriore sinistro -M6- | ||
| Lampadina indicatore direzionale anteriore destro -M7- | ||
| Lampadina indicatore direzionale posteriore destro -M8- | ||
| Unità di controllo di bordo alimentazione -J519- | ||
| 26 | 10 | Bobina accensione 1 con stadio di uscita -N70- |
| Bobina accensione 2 con stadio di uscita -N127- | ||
| Bobina accensione 3 con stadio di uscita -N291- | ||
| Trasformatore accensione -N152- (solo per veicoli con motore 1,4l) | ||
| Unità di controllo motore -J623- | ||
| 27 | 15 | Unità di controllo sistema climatizzazione -J301- |
| Connettore montaggio, 16 poli, in diagnostica -T16a- | ||
| 28 | 5 | Inserto cruscotto -K- |
| Unità centrale di controllo sistema comfort -J393- | ||
| 29 | 20 | Relè intermittente automatico lavaggio e tergitura -J31- |
| Unità di controllo di bordo alimentazione -J519- | ||
| 30 | 5 | Elemento riscaldante per sfiato scatola di manovra -N79- (solo per veicoli con motore benzina 1,4 l) |
| Misuratore massa aria -G70- (solo per veicoli con motore Diesel 1,4l) | ||
| Relè alimentazione corrente -J16- (solo per veicoli con motore 1,2 l) | ||
| Unità di controllo motore -J623- | ||
| 31 | 5 | Lampadina luce posteriore destra -M2- (fino a dicembre 2006) |
| Lampadina lato destro -M3- | ||
| Lampadina freno destro e luce posteriore -M22- | ||
| Inserto cruscotto -K- | ||
| 32 | 5 | Illuminazione targa -X- |
| 33 | 15 | Trasmettitore indicatore carburante -G- |
| Pompa carburante -G6- | ||
| 34 | 10 | Trasmettitore hall -G40- (solo per veicoli con motori benzina 1,2l e 1,4l) |
| Motore flap collettore di aspirazione -V157- (solo per veicoli con motore Diesel 1,4l) | ||
| Valvola ricircolo gas di scarico -N18- (solo per veicoli con motore Diesel 1,4 l) | ||
| Elettrovalvola di controllo pressione sovralimentazione -N75- (solo per veicoli con motore Diesel 1,4 l) | ||
| Valvola elettromagnetica filtro con carbone attivo 1 -N80- (solo per veicoli con motori benzina 1,2l e 1,4l) | ||
| 35 | 10 | Interruttore luci fendinebbia anteriori e posteriori -E23- |
| Lampadina illuminazione luce fendinebbia anteriore e posteriore -L40- | ||
| Lampadina con doppio filamento faro sinistro -L1- | ||
| Inserto cruscotto -K- | ||
| Lampadina fari anabbaglianti sinistro -M30- (fino a novembre 2006) | ||
| 36 | 10 | Interruttore luci fendinebbia anteriori e posteriori -E23- |
| Lampadina illuminazione luce fendinebbia anteriore e posteriore -L40- | ||
| Lampadina con doppio filamento faro sinistro -L1- | ||
| Regolatore portata luci -E102- | ||
| Motore controllore portata faro sinistro -V48- | ||
| Lampadina con luce anabbagliante sinistra -M29- (fino a novembre 2006) | ||
| 37 | 10 | Interruttore luce retromarcia -F4- |
| Lampadina retromarcia sinistra -M16- | ||
| Lampadina retromarcia destra -M17- | ||
| Unità di controllo di bordo alimentazione -J519- | ||
| 38 | 5 | Interruttore pedale frizione -F36- |
| Interruttore pedale freno -F47- | ||
| Relè pompa carburante -J17- | ||
| Inserto cruscotto -K- | ||
| 39 | 10 | Illuminazione vano bagagli -W3- |
| Unità di controllo di bordo alimentazione -J519- | ||
| 40 | 10 | Interruttore luci freno -F- |
| 41 | 10 | Clacson o suono doppio -H1- |
| Unità di controllo di bordo alimentazione -J519- | ||
| 42 | 25 | Interruttore ventilatore aria fresca -E9- |
| 43 | 5 | Lampadina lato sinistro -M1- |
| Lampadina coda sinistra -M4- (fino a dicembre 2006) | ||
| Freno sinistro e lampadina posteriore -M21- | ||
| Inserto cruscotto -K- | ||
| 44 | 10 | Iniettore, cilindro 1 -N30- |
| Iniettore, cilindro 2 -N31- | ||
| Iniettore, cilindro 3 -N32- | ||
| Iniettore, cilindro 4 -N33- (solo per veicoli con motore benzina 1,4 l) | ||
| Unità di controllo motore -J623- | ||
| 45 | 10 | Sonda lambda -G39- |
| Sonda lambda dopo il catalizzatore -G130- | ||
| 5 | Interruttore pedale frizione -F36- | |
| Interruttore pedale freno -F47- | ||
| Relè bassa potenza termica -J359- | ||
| Relè alta potenza termica -J360- | ||
| 46 | 10 | Lampadina con doppio filamento faro destro -L2- |
| Lampadina luce principale destra -M32- (fino a novembre 2006) | ||
| 47 | 10 | Lampadina con doppio filamento faro destro -L2- |
| Lampadina luce anabbagliante destra -M31- (fino a novembre 2006) | ||
| Motore controllore portata faro destro -V49- | ||
| 48 | 20 | Accendino -U1- |
| Lampadina illuminante accendino -L28- |

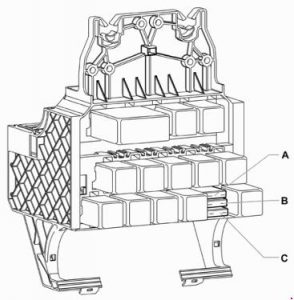

Fusibili supporto relè
| Numero |
Amperi [A] |
Descrizione |
| A | 20 | Fusibile speciale controllo finestra porta -S37- |
Fusibili resistivi per riscaldamento
| Numero |
Amperi [A] |
Descrizione |
| A | 40 | Resistenza riscaldamento Fusibile 1 -S276- |
| B | 40 | Resistenza riscaldamento Fusibile 2 -S277- |
| C | 40 | Resistenza riscaldamento Fusibile 3 -S278- |
