Lancia Ypsilon (2003-2016) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Lancia Ypsilon (2003–2016), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Lancia Ypsilon (2003-2011) – schema del fusibile
Anno di produzione: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Fusibile accendisigari (presa di alimentazione) nella Lancia Ypsilon (2003-2011) è il fusibile F44 nella scatola dei fusibili.

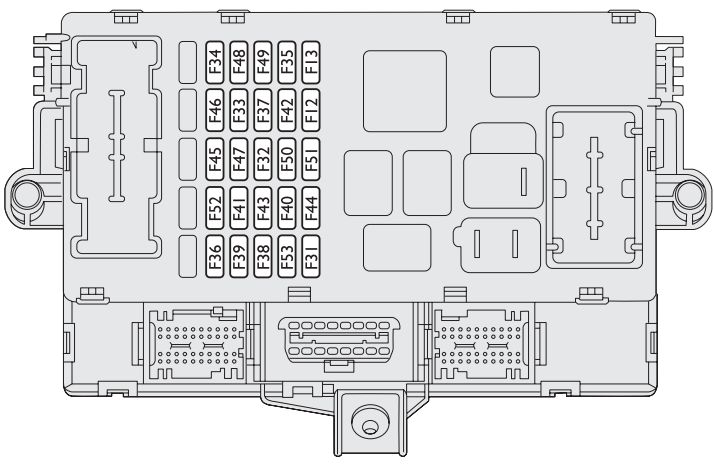

Scatola dei fusibili sul cruscotto
| Descrizione | Nr | Amperaggi [A] |
| Faro anabbagliante destro | F12 | 7,5 |
| Faro anabbagliante sinistro;
Dispositivo di regolazione dei fari anteriori. |
F13 | 7,5 |
| Int/a per bobine e relè delle unità
di controllo del vano motore; Computer di carrozzeria. |
F31 | 5 |
| +30 luce soffitto anteriore | F32 | 5 |
| Libero | F33 | – |
| Libero | F34 | – |
| +15 luci di retromarcia;
Misuratore di carburante Multijet; Sensore di presenza acqua nel gasolio. |
F35 | 5 |
| +30 sblocco bagagliaio | F36 | 10 |
| +15 luci di stop;
Terza luce di stop; Cruscotto. |
F37 | 5 |
| Chiusura porte
(relè all’interno del computer di carrozzeria). |
F38 | 15 |
| +30 navigatore;
Programmazione impianto audio; Impianto audio; Controllore Blue&Me; Sistema di riscaldamento e ventilazione; Presa diagnostica EOBD. |
F39 | 10 |
| Vetro posteriore riscaldato | F40 | 30 |
| Libero | F41 | – |
| +15 centralina ABS;
VDC; sensore di inclinazione (VDC). |
F42 | 5 |
| Spazzola tergicristallo anteriore;
Pompa lavavetri anteriore; Lavalunotto posteriore. |
F43 | 30 |
| Presa;
Accendisigari. |
F44 | 15 |
| Libero | F45 | – |
| Libero | F46 | – |
| Finestrino elettrico del conducente | F47 | 20 |
| Finestrino elettrico del passeggero | F48 | 20 |
| +15 per il sistema di riscaldamento e ventilazione;
Pannello di controllo centrale sul cruscotto; Pannello di controllo porta conducente; Controllo specchietti; Controllore finestrino conducente; Tettuccio apribile; Sensore di luce e pioggia. |
F49 | 5 |
| Sistema airbag | F50 | 7,5 |
| +15 per le impostazioni del navigatore;
Sistema audio; Sistema audio (basso); Elementi di controllo sul volante; Unità di controllo Blue&Me; Cruise control. |
F51 | 5 |
| Vetro posteriore riscaldato | F52 | 15 |
| +30 cruscotto;
Luce posteriore antinebbia. |
F53 | 7,5 |
Scatola dei fusibili vicino alla batteria
| Descrizione | Nr | Amperaggi [A] |
| Libero | F9 | – |
| Clacson | F10 | 15 |
| Vari servizi aggiuntivi iniettori elettronici | F11 | 15 |
| Faro abbagliante destro | F14 | 7,5 |
| Faro abbagliante sinistro | F15 | 7,5 |
| Servizi di base iniettori elettronici
(escluso motore 1.4 8V) |
F17 | 10 |
| +30 EOBD unità di controllo;
Sistema di iniezione elettronica; Ventilatore di raffreddamento motore in serie; Bobina parallela del relè (motore 1.3 Multijet 90 CV con sistema di riscaldamento e ventilazione). |
F18 | 7,5 |
| Compressore | F19 | 7,5 |
| Libero | F20 | – |
| Pompa carburante
(escluso motore 1.2 8 V) |
F21 | 15 |
| Servizi di base iniettori elettronici
(motore 1,4 16 V, 1,4 8 V); Pompa carburante (motore 1,2 8 V). |
F22 | 15 |
| Servizi di base iniettori elettronici
(Multijet). |
F22 | 15 |
| Controllore servosterzo elettrico 15/54. | F24 | 7,5 |
| Fari fendinebbia anteriori | F30 | 15 |
Lancia Ypsilon – schema del vano fusibili
Anno di produzione: 2011, 2012, 2013, 2014, 2015, 2016
Vano fusibili nel motore
| Descrizione | Nr | Amperaggi [A] |
| BCM | F01 | 60 |
| RDU | F02 | 50 |
| Chiave di accensione | F03 | 20 |
| BSM1 (pompa) | F04 | 40 |
| EPS | F05 | 70 |
| Ventilatore di raffreddamento monoveloce (motori riscaldati) | F06 | 20 |
| Valvola elettromagnetica del ventilatore di raffreddamento a due velocità/bassa velocità del ventilatore di raffreddamento (motori condizionati) | F06 | 30 |
| Ventilatore elettrico di raffreddamento motore ad alta velocità | F07 | 40 |
| Fari fendinebbia | F08 | 30 |
| Pompa lavacristalli | F09 | 20 |
| Clacson | F10 | 15 |
| Sistema di gestione del motore (carichi secondari) | F11 | 10 |
| Fari anabbaglianti | F14 | 15 |
| Motore del tetto apribile | F15 | 20 |
| +15 ECM/solenoide T10 | F 16 | 7,5 |
| Carichi principali ECM (versioni 0.9 TwinAir 85 CV/1.2 8V 69 CV) | F17 | 10 |
| “+30 ECM/solenoide T09” | F18 | 5 |
| Pompa carburante | F19 | 15 |
| Vetro posteriore riscaldato/sbrinatori specchietti | F20 | 30 |
| Compressore dell’aria condizionata | F21 | 7,5 |
| Alimentazione dal relè principale SCM per ECU (versioni 0.9 TwinAir 85 CV/1.3 16V MultiJet) | F22 | 15 |
| Alimentazione dal relè principale SCM per ECM (versioni 1.2 8V 69 CV) | F22 | 20 |
| BSM 9.0 (ECU, valvole) | F23 | 20 |
| BSM 9.0/NGE (+15 INT) | F24 | 7,5 |
| Controllore della spina del riscaldatore (versioni 1.3 16V MultiJet) | F81 | 60 |
| Ventilatore abitacolo passeggeri | F82 | 40 |
| Prese di alimentazione anteriori (con accendisigari o senza) | F85 | 15 |
| Sensore di stato di carica della batteria | F87 | 5 |
+15 = morsetto positivo attivato dall’accensione
+30 = morsetto positivo diretto della batteria (senza accensione)
Vano fusibili della plancia
| Descrizione | Nr | Amperaggi [A] |
| Libero | F12 | — |
| + 15 correttori di assetto dei fari e livellamento fari IPC | F13 | 5 |
| + 15 INT/A | F31 | 5 |
| Libero | F32 | — |
| +30 KL30 | F36 | 10 |
| +15 interruttore sul pedale del freno (NO) | F37 | 7,5 |
| Chiusura centralizzata delle porte | F38 | 20 |
| Pompa lavacristalli bidirezionale | F43 | 20 |
| Finestrino anteriore elettrico (lato conducente) | F47 | 20 |
| Finestrino anteriore elettrico (lato passeggero) | F48 | 20 |
| + 15 KL15 | F49 | 7,5 |
| + 15 KL15 | F50 | 7,5 |
| + 15 KL15 | F51 | 5 |
| +30 KL30 | F53 | 7,5 |
+15 = morsetto positivo attivato dall’accensione
+30 = morsetto positivo diretto della batteria (senza accensione)
Vano fusibili nel bagagliaio
| Descrizione | Nr | Amperaggi [A] |
| Sistema BOSE HI-FI | F60 | 20 |
| Libero | F61 | — |
| Sedili riscaldati | F62 | 15 |
| Finestrino posteriore destro elettrico | F63 | 20 |
| Finestrino posteriore sinistro elettrico | F64 | 20 |
| Alimentazione configurazione allarme | F65 | 7,5 |
