Mazda 6 (2004-2021) – scatola dei fusibili

Luca Moretti

In questo articolo, troverai i diagrammi della scatola dei fusibili della Mazda 6 (2004–2021), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

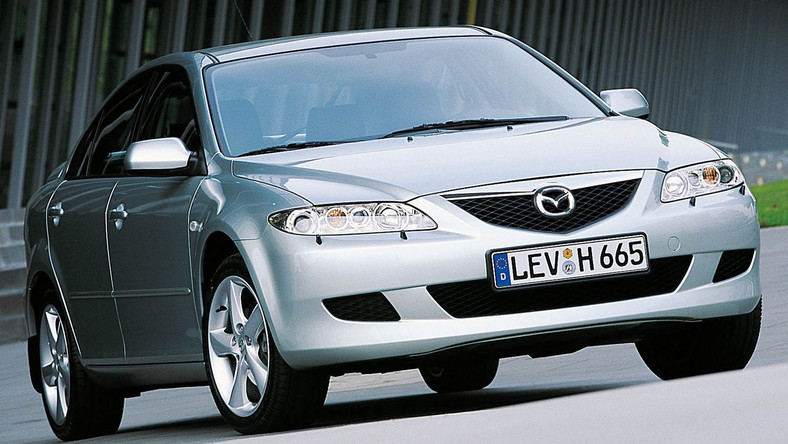

Mazda 6 (2004) – schema del fusibile

Anno di produzione: 2004.

Fusibile accendisigari (presa di alimentazione) nella Mazda 6 (2004) è il fusibile 10 nel quadro fusibili a sinistra.

Blocco fusibili (compartimento motore)

Mazda 6 – fusibili – compartimento motore
Posizione Descrizione Amp [A] Descrizione
1 SPARE 20 –
2 SPARE 15 –
3 SPARE 10 –
4 – – –
5 – – –
6 INJ 15 Iniettore
7 ENG BAR 10 * 1 Sensore di flusso d’aria;

Valvola di controllo EGR.
15 * 2
8 ENG BAR2 * 1 15 Sensore O2
ENG BB * 2 5 Ventola di raffreddamento
9 HEAD LR 10 Fari anabbaglianti (destro)
10 HEAD LL 10 Fari anabbaglianti (sinistro)
11 HEAD HL 10 Faro abbagliante (sinistro)
12 HEAD HR 10 Fari abbaglianti (destro)
13 ITP 7,5 Sensore di posizione acceleratore
14 HAZARD 10 Fari di emergenza
15 STOP 15 Freni, luci posteriori
16 TCM * 1 10 TCM
IG1 * 2 15 Sensore O2
17 ENG + B 7,5 PCM, TCM
18 PUMP DI CARBURANTE 15 Pompa carburante
19 IG KEY 40 Terra e spruzzatore del parabrezza;

Controllore motore;

Accendisigari.
20 P.WIND 30 Alimentazione finestrino
21 – – –
22 – – –
23 IG KEY2 30 Fari retromarcia;

Unità di controllo riscaldatore.
24 BLOWER 40 Motore ventilatore
25 BTN 40 Illuminazione interna;

Serratura porta.
26 – – –
27 DEFOG 40 Disgelo lunotto posteriore
28 ABS 60 ABS
29 AD FAN*1 30 Ventola di raffreddamento
FAN2 * 2
30 FAN*1 30 Ventola di raffreddamento
FAN1 * 2
31 TAIL 10 Illuminazione cruscotto
33 MAG 10 Frizione magnetica
34 AUDIO 15 Impianto audio
35 P.SEAT 30 Sedia elettrica
36 OPENER 7,5 Apertura tappo serbatoio
37 – – –
38 – – –
39 FOG 15 Fari fendinebbia
40 MAIN 100A * 1 Per la protezione di tutti i circuiti
METER3 120A * 2
* 1 Motore da 2,5 litri

* 2 Motore da 3,7 litri

Blocco fusibili (lato sinistro)

Mazda 6 – fusibili – lato sinistro del veicolo
Posizione Descrizione Amp [A] Descrizione
1 ENGINE IG 15 Sistema di controllo motore
2 METER IG 15 Set di indicatori
3 SEAT 15 Riscaldatore sedile;

Disgelo lunotto posteriore.
4 M.DEF 7,5 Disgelo specchietto
5 WIPER 20 Spazzola e spruzzatore del parabrezza
6 SAS 15 Unità ABS;

Unità SAS.
7 BACK 5 Fari retromarcia
8 A / C 15 Climatizzazione;

Riscaldamento.
9 METER ACC 5 Set di indicatori
10 CIGAR 15 Accendisigari
11 ROOM 15 Illuminazione interna
12 – – –
13 MIRROR 5 Controllo specchietto.

Sistema audio
14 R.CIGAR 15 Presa accessori
15 – – –
16 D.LOCK 30 Serratura elettrica delle porte
17 – – –

Mazda 6 (2005) – schema del fusibile

Anno di produzione: 2005.

Fusibile accendisigari (presa di alimentazione) nella Mazda 6 (2005) è il fusibile 10 nel quadro fusibili a sinistra.

Blocco fusibili (compartimento motore)

Mazda 6 – fusibili – compartimento motore
Posizione Descrizione Amp [A] Descrizione
1 SPARE 20 –
2 SPARE 15 –
3 SPARE 10 –
4 – – –
5 – – –
6 INJ 15 Iniettore
7 ENG BAR 10 * 1 Sensore di flusso d’aria;

Valvola di controllo EGR.
15 * 2
8 ENG BAR2 * 1 15 Sensore O2
ENG BB * 2 5 Ventola di raffreddamento
9 HEAD LR 10 Fari anabbaglianti (destro)
10 HEAD LL 10 Fari anabbaglianti (sinistro)
11 HEAD HL 10 Faro abbagliante (sinistro)
12 HEAD HR 10 Fari abbaglianti (destro)
13 ITP 7,5 Sensore di posizione acceleratore
14 HAZARD 10 Attiva le luci di emergenza
15 STOP 15 Freni;

Luci posteriori.
16 TCM 10 TCM
17 ENG + B 7,5 PCM, TCM
18 PUMP FUEL 15 Pompa carburante
19 IG KEY 40 Intermittenza e lavavetri del parabrezza;

Controllore motore;

Accendisigari.
20 P.WIND 30 Alimentazione finestrino
21 – – –
22 – – –
23 IG KEY2 30 Motore tergicristallo posteriore *;

Controllore riscaldatore.
24 BLOWER 40 Motore ventilatore
25 BTN 40 Illuminazione interna;

Serratura porta elettrica.
26 – – –
27 DEFOG 40 Disgelo lunotto posteriore
28 ABS 60 ABS *
29 AD FAN*1 30 Ventola di raffreddamento
FAN2 * 2
30 FAN*1 30 Ventola di raffreddamento
FAN1 * 2
31 TAIL 10 Luci posteriori;

Illuminazione targa;

Luci di sosta
32 ILLUMI 10 Illuminazione cruscotto
33 MAG 10 Frizione magnetica
34 AUDIO 15 Impianto audio
35 P.SEAT 30 Sedia elettrica *
36 OPENER 7,5 Motore apri baule *
37 – – –
38 IG1 * 2 15 CAT SSR
39 FOG 15 Fari fendinebbia*
40 MAIN 100 * 1 Per la protezione di tutti i circuiti
METER3 120 * 2
* 1 motore da 2,5 litri

* 2 motore da 3,7 litri

Blocco fusibili (lato sinistro)

Mazda 6 – fusibili – lato sinistro del veicolo
Posizione Descrizione Amp [A] Descrizione
1 ENGINE IG 15 Sistema di controllo del motore
2 METER IG 15 Strumentazione
3 SEAT 15 Riscaldatore sedile *;

Disgelo lunotto posteriore.
4 M.DEF 7,5 Disgelo specchietto
5 WIPER 20 Tergicristallo e lavavetri del parabrezza
6 SAS 15 Unità ABS *;

Unità SAS.
7 – – –
8 A / C 15 Riscaldatore
9 METER ACC 5 Disattivazione automatica dell’unità
10 CIGAR 15 Accendisigari
11 ROOM 15 Luce interna
12 R.WIP 10 Tergicristallo posteriore*
13 MIRROR 5 Specchietto di controllo alimentazione;

Sistema audio.
14 R.CIGAR 15 Presa accessori
15 – – –
16 D.LOCK 30 Serratura elettrica per porte
17 – – –

Mazda 6 (2006-2008) – schema del pannello fusibili

Anno di produzione: 2006, 2007, 2008.

Fusibile accendisigari (presa di alimentazione) nella Mazda 6 (2006-2008) è il fusibile 19 nel pannello fusibili nel vano motore.

Blocco fusibili (vano motore)

Mazda 6 – fusibili – vano motore
Nr Descrizione Amperaggi [A] Descrizione
1 SPARE 20 –
2 SPARE 15 –
3 SPARE 10 –
4 M.DEF 7,5 Deghiacciatore specchietto *
5 – – –
6 INJ 15 Iniettore
7 ENG BAR 10 * 1 Sensore di flusso d’aria;

Valvola di controllo EGR.
15 * 2
8 – * 1 – –
ENG BB * 2 5 Ventola di raffreddamento
9 HEAD LR 15 Fari anabbaglianti (destro)
10 HEAD LL 15 Fari anabbaglianti (sinistro)
11 HEAD HL 10 Faro abbagliante (sinistro)
12 HEAD HR 10 Fari abbaglianti (destro)
13 ITP 7,5 Sensore di posizione acceleratore
14 HAZARD 10 Accendi luci di emergenza
15 STOP 20 Freno;

Clacson.
16 TCM 15 * 1 TCM
10 * 2
17 ENG + B 7,5 PCM, TCM
18 FUEL PUMP 15 Pompa carburante
19 IG KEY1 30 Centralina motore;

Accendisigari.
20 P.WIND 30 Alimentazione finestrino
21 – – –
22 DRL 20 DRL
23 – – –
24 BLOWER 40 Motore ventilatore
25 BTN 40 Illuminazione superiore;

Serratura porta elettrica.
26 IG KEY2 40 Motore tergicristallo posteriore *;

Controllore riscaldatore;

Tergicristallo e lavavetri anteriore.
27 DEFOG 40 Deghiacciatore lunotto posteriore
28 ABS 60 ABS *
29 AD FAN*1 30 Ventola di raffreddamento
FAN2 * 2
30 FAN*1 30 Ventola di raffreddamento
FAN1 * 2
31 TAIL 10 Luci posteriori;

Illuminazione targa;

Luci di sosta.
32 ILLUMI 10 Illuminazione cruscotto
33 MAG 10 Frizione magnetica
34 AUDIO 15 Impianto audio
35 P.SEAT 30 Sedia elettrica *
36 OPENER 7,5 Motore apri baule *
37 – – –
38 – – –
IG1 * 2 15 CAT SSR
39 FOG 15 Fari fendinebbia*
40 MAIN 120 Per la protezione di tutti i circuiti
* 1 Motore da 2,5 litri

* 2 Motore da 3,7 litri

Blocco fusibili (pannello laterale conducente)

Mazda 6 – fusibili – barra protettiva lato conducente
Posizione Descrizione Amperaggi [A] Descrizione
1 CIGAR 15 Presso per accessori
2 ENGINE IG 15 Sistema di controllo motore
3 A / C 10 Riscaldatore
4 MIRROR 5 Controllo specchietto
5 SAS 10 Unità ABS;

Unità SAS.
6 SEAT 15 Riscaldatore sedile *
7 METER ACC 5 Spia audio spenta
8 METER IG 15 Set di indicatori
9 R.WIP 10 Tergicristallo posteriore*
10 D.LOCK 30 Chiusure elettriche delle porte
11 R.CIGAR 15 Presso per accessori
12 WIPER   Tergicristallo e lavavetri anteriore
13 ROOM 15 Luce interna
14 SPARE – –
15 SPARE – –
16 SPARE – –

Mazda 6 (2009-2010) – schema della scatola dei fusibili

Anno di produzione: 2009, 2010.

Leggere  Mazda 3 BK (2003-2008) – scatola dei fusibili

Fusibile accendisigari (presa di alimentazione) nella Mazda 6 (2009-2010) è il fusibile 11 nella scatola dei fusibili lato passeggero.

Blocco fusibili (compartimento motore)

Mazda 6 – fusibili – compartimento motore
Posizione Descrizione Amp [A] Descrizione
1 M.DEF 10 Deghiacciatore specchietto *
2 ST SIG 5 Segnale del motorino di avviamento
3 ABS SOL 30 ABS, DSC *
4 P.WIND (P) 25 Alimentazione finestrino
5 P.SEAT (P) 30 Sedia elettrica *
6 SUN ROOF 15 Tettuccio apribile *
7 TAIL 15 BCM, luce posteriore
8 P.OUTLET (R) 15 Presa accessori
9 AUDIO 30 Sistema audio

(modello dotato di Bose® Sound System)
10 ABS MOTOR 60 ABS, DSC *
11 P.WIND (D) 40 Alimentazione finestrino
12 DEFOG 20 Deghiacciatore lunotto
13 SEAT HEAT 20 Riscaldamento sedile
14 A / C 10 Climatizzatore
15 FOG 15 Fari fendinebbia*
16 BLOWER 2 15 Motore del ventilatore
17 FAN 60 Ventilatore di raffreddamento
18 P.SEAT (D) 30 Sedia elettrica *
19 BTN 30 Per la protezione di vari circuiti
20 IG KEY2 40 Sistema di avviamento
21 BLOWER 40 Motore del ventilatore
22 FUEL PUMP 26 Pompa carburante
23 SILNIK 2 15 Sistema di controllo motore
24 EGI INJ 15 Iniettore
25 PCM 10 Sistema di controllo motore
26 ENGINE 10 * 1 Sistema di controllo motore
20 * 2
27 IG 20 Per la protezione di vari circuiti
28 TCM 20 TCM *
29 ESCL 10 Blocco elettronico dello sterzo
30 IG KEY1 40 Per la protezione di vari circuiti
31 MAIN 125 Per la protezione di tutti i circuiti
32 DRL 20 DRL *
33 HAZARD 10 Luci di emergenza
34 ENG + B 10 PCM
35 STOP 10 Luci di stop
36 HORN 15 Clacson
37 HEAD HI RH 15 Fari abbaglianti (destro)
38 HEAD LO RH 10 Fari anabbaglianti (destro)
39 HEAD HI LH 15 Faro abbagliante (sinistro)
40 HEAD LO LH 10 Fari anabbaglianti (sinistro)
* 1 motore da 2,5 litri

* 2 Motore da 3,7 litri

Blocco fusibili (pannello laterale conducente)

Mazda 6 – fusibili – lato passeggero
Posizione Descrizione Amp [A] Descrizione
1 P.WIND 30 Alimentazione finestrino
2 METER IG 15 Per la protezione di vari circuiti
3 ILLUMI 7,5 BCM, illuminazione
4 MIRROR 5 Specchio di controllo potenza
5 SAS 5 Airbag;

ABS.
6 – – –
7 INT, LOCK / SHIFT 5 Spinta AT *
8 – – –
9 HEGO 5 Specchio di controllo potenza
10 A / C 10 Climatizzatore
11 P.OUTLET / CIGAR 15 Accendino*
12 D. LOOK 25 BCM;

Motore della serratura della porta.
13 ENGINE IG 15 Sistema di controllo motore
14 WIPER 25 Spazzola e lavavetri anteriore
15 ROOM 15 Luci interne
16 SPARE – –
17 SPARE – –
18 SPARE – –

Mazda 6 (2011-2013) – schema della scatola dei fusibili

Anno di produzione: 2011, 2012, 2013.

Fusibile accendisigari (presa di alimentazione) nella Mazda 6 (2011-2013) è il fusibile 11 nella scatola dei fusibili lato passeggero.

Blocco fusibili (compartimento motore)

Mazda 6 – fusibili – compartimento motore
Posizione Descrizione Amp [A] Descrizione
1 M.DEF 10 Deghiacciatore specchietto *
2 ST SIG 5 Segnale del motorino di avviamento
3 ABS SOL 30 DSC
4 P.WIND (P) – –
5 P.SEAT (P) 30 Sedia elettrica *
6 SUN ROOF 15 Tetto apribile *
7 TAIL 15 BCM, luce posteriore
8 P.OUTLET (R) 15 Presa accessori
9 AUDIO 30 Sistema audio

(modello dotato di Bose® Sound System)
10 ABS MOTOR 60 DSC
11 P.WIND (D) 40 Alimentazione finestra
12 DEFOG 20 Deghiacciatore lunotto posteriore
13 SEAT HEAT 20 Riscaldamento sedile *
14 A / C 10 Climatizzatore
15 FOG 15 Fari fendinebbia*
16 BLOWER 2 – –
17 FAN 60 Ventilatore di raffreddamento
18 P.SEAT (D) 30 Sedia elettrica *
19 BTN 30 Per la protezione di vari circuiti
20 IG KEY2 40 Sistema di avviamento
21 BLOWER 40 Motore del ventilatore
22 FUEL PUMP 26 Pompa carburante
23 ENGINE2 15 Unità di controllo motore *
24 EGI INJ 15 Iniettore
25 PCM 10 Unità di controllo motore
26 ENGINE 10 * 1 Unità di controllo motore
20 * 2
27 IG 20 Per la protezione di vari circuiti *
28 TCM 20 TCM *
29 ESCL 10 Blocco elettronico dello sterzo *
30 IG KEY1 40 Per la protezione di vari circuiti
31 MAIN 125 Per la protezione di tutti i circuiti
32 DRL 20 DRL *
33 HAZARD 10 Luci di emergenza
34 ENG + B 10 PCM
35 STOP 10 Luci di stop
36 HORN 15 Clacson
37 HEAD HI RH 15 Fari abbaglianti (destro) *
38 HEAD LO RH 10 Fari anabbaglianti (destro)
39 HEAD HI LH 15 Faro abbagliante (sinistro) *
40 HEAD LO LH 10 Fari anabbaglianti (sinistro)
* 1 motore da 2,5 litri

* 2 Motore da 3,7 litri

Blocco fusibili (lato passeggero)

Mazda 6 – fusibili – lato passeggero
Posizione Descrizione Amp [A] Descrizione
1 P.WIND 30 Alimentazione finestra
2 METER IG 15 Per la protezione di vari circuiti
3 ILLUMI 7,5 BCM, illuminazione
4 MIRROR 5 Specchio di controllo potenza
5 SAS 5 Airbag;

ABS.
6 – – –
7 INT, LOCK / SHIFT 5 Interruttore AT *
8 – – –
9 HEGO 5 Unità di controllo motore *
10 A / C 10 Climatizzatore
11 P.OUTLET / CIGAR 15 Presa di alimentazione
12 D. LOOK 25 BCM;

Motore della serratura della porta.
13 ENGINE IG 15 Unità di controllo motore
14 WIPER   Spazzola e lavavetri del parabrezza
15 ROOM 15 Luci interne
16 SPARE 20 –
17 SPARE 10 –
18 SPARE – –

Mazda 6 (2014) – schema della scatola dei fusibili

Anno di produzione: 2014.

Fusibile accendisigari (presa di alimentazione) nella Mazda 6 (2014) è il fusibile 9 nella scatola dei fusibili a sinistra.

Blocco fusibili (compartimento motore)

Mazda 6 – fusibili – compartimento motore
Posizione Descrizione Amp [A] Descrizione
1 ADD FAN GE 30 Ventilatore di raffreddamento
2 IG2 30 Per la protezione di vari circuiti
3 INJECTOR 30 Sistema di controllo del motore
4 FAN DE – –
5 P.WINDOW1 30 Finestre elettriche *
6 – – –
7 ADD FAN DE – –
8 EVVT 20 Sistema di controllo del motore
9 DEFOG 40 Disgelo del lunotto posteriore
10 DCDC DE – –
11 FAN GE 30 Ventilatore di raffreddamento
12 – – –
13 – – –
14 – – –
15 ENG.MAIN 40 Sistema di controllo del motore
16 ABS / DSC M 50 ABS;

Sistema di controllo della stabilità dinamica.
17 CABIN+B 50 Per la protezione di vari circuiti
18 WIPER 20 Spazzola e lavavetri del parabrezza
19 HEATER 40 Climatizzatore
20 DCDC REG – –
21 ENGINE.IG1 7,5 Sistema di controllo del motore
22 C / U IG1 15 Per la protezione di vari circuiti
23 H/L LOW L HID L 15 Faro (sinistro) * 1;

Luce di posizione (sinistra) * 2.
24 H / LOW R 15 Luci di posizione (destra) * 2
25 ENGINE3 15 Sistema di controllo del motore
26 ENGINE2 15 Sistema di controllo del motore
27 ENGINE1 15 Sistema di controllo del motore
28 AT 15 Sistema di controllo del ponte motore
29 H / CLEAN – –
30 A / C 7,5 Climatizzatore
31 AT PUMP – –
32 STOP   Luci di stop
33 R.WIPER – –
34 H / L HI 20 Luci abbaglianti
35 HID R 15 Faro (destro) * 1
36 FOG 15 Luci fendinebbia
37 ENG + B 7,5 Sistema di controllo del motore
38 AUDIO2 7,5 Sistema audio
39 GLOW SIG – –
40 METER2 – –
41 METER1 10 Set di indicatori
42 SRS1 7,5 Airbag
43 BOSE 25 Modello dotato di Bose® Sound Systemí
44 AUDIO1 15 Sistema audio
45 ABS / DSC S. 30 ABS;

Sistema di controllo della stabilità dinamica.
46 FUEL PUMP 15 Sistema di alimentazione
47 FUEL WARM – –
48 TAIL 15 Luci posteriori;

Illuminazione della targa.
49 – – –
50 HAZARD   Luci di emergenza;

Indicatori di direzione;

Luci di posizione anteriori;

Luci di sosta.
51 DRL 15 Luci diurne*
52 R.OUTLET2 15 Presa accessori
53 HORN 15 Clacson
54 ROOM 15 Luce interna
* 1 Con fari xenon

* 2 Con fari alogeni

Blocco fusibili (lato sinistro)

Mazda 6 – fusibili – lato sinistro del veicolo
Posizione Descrizione Amp [A] Descrizione
1 P.SEAT D 30 Sedia elettrica *
2 P.WINDOW3 30 Finestre elettriche *
3 R.OUTLET3 – –
4 P.WINDOW2 25 Finestre elettriche
5 SRS2 / ESCL 15 Sensore di peso del sedile *
6 D.LOCK 25 Chiusure elettriche delle porte
7 SEAT WARM 20 Riscaldamento del sedile *
8 SUNROOF 10 Tettuccio apribile *
9 F.OUTLET 15 Presa accessori
10 MIRROR 7,5 Controllo specchietto
11 R.OUTLET1 – –
12 – – –
13 – – –
14 – – –
15 – – –
16 – – –
17 M.DEF 7,5 Disgelo specchietto *
18 – – –
19 – – –
20 – – –
21 P.SEAT P 30 Sedia elettrica *

Mazda 6 (2015) – schema del fusibile

Anno di produzione: 2015.

Fusibile accendisigari (presa di alimentazione) nella Mazda 6 (2015) è il fusibile 9 nel pannello fusibili a sinistra.

Blocco fusibili (compartimento motore)

Mazda 6 – fusibili – compartimento motore
Posizione Descrizione Amp [A] Descrizione
1 ADD FAN GE 30 Ventilatore di raffreddamento
2 IG2 30 Per la protezione di vari circuiti
3 INJECTOR 30 Sistema di controllo del motore
4 FAN DE 40 –
5 P.WINDOW1 30 Finestrini elettrici *
6 – – –
7 ADD FAN DE 40 –
8 EVVT 20 Sistema di controllo del motore
9 DEFOG 40 Disappannatore del lunotto posteriore
10 DCDC DE 40 –
11 FAN GE 30 Ventilatore di raffreddamento
12 – – –
13 – – –
14 – – –
15 ENG.MAIN 40 Sistema di controllo del motore
16 ABS / DSC M 50 ABS, sistema di controllo della stabilità dinamica
17 CABIN+B 50 Per la protezione di vari circuiti
18 WIPER 20 Spazzola e lavavetri del parabrezza
19 HEATER 40 Climatizzatore
20 DCDC REG 30 –
21 ENGINE.IG1 7,5 Sistema di controllo del motore
22 C / U IG1 15 Per la protezione di vari circuiti
23 H/L LOW L HID L 15 Faro (sinistro) * 1;

Faro anabbagliante (sinistro) * 2.
24 H / LOW R 15 Faro anabbagliante (destro) * 2
25 ENGINE3 15 Sistema di controllo del motore
26 ENGINE2 15 Sistema di controllo del motore
27 ENGINE1 15 Sistema di controllo del motore
28 AT 15 Sistema di controllo del ponte motore
29 H / CLEAN 20 –
30 A / C 7,5 Climatizzatore
31 AT PUMP 15 –
32 STOP 10 Fari di stop
33 R.WIPER 15 Sistema antifurto *
34 H / L HI 20 Fari abbaglianti
35 HID R. 15 Faro (destro) * 1
36 FOG 15 Fari fendinebbia*
37 ENG + B 7,5 Sistema di controllo del motore
38 AUDIO2 7,5 Impianto audio
39 GLOW SIG 5 –
40 METER2 7,5 –
41 METER1 10 Cruscotto
42 SRS1 7,5 Airbag
43 BOSE 25 Modello dotato di Bose® Sound Systemí
44 AUDIO1 15 Impianto audio
45 ABS / DSC S. 30 ABS;

Sistema di controllo della stabilità dinamica.
46 FUEL PUMP 15 Sistema di alimentazione
47 FUEL WARM 25 –
48 TAIL 15 Fari posteriori;

Illuminazione della targa.
49 FUEL PUMP2 25 –
50 HAZARD 25 Fari di emergenza;

Indicatori di direzione;

Fari di posizione anteriori;

Fari di sosta.
51 DRL 15 Fari diurni*
52 R.OUTLET2 15 Presa accessori
53 HORN 15 Clacson
54 ROOM 15 Luce interna
* 1 Con fari xenon

* 2 Con fari alogeni
Leggere  Mazda MX-30 (2022) - scatola dei fusibili

Blocco fusibili (lato sinistro)

Mazda 6 – fusibili – lato sinistro del veicolo
Posizione Descrizione Amp [A] Descrizione
1 P.SEAT D 30 Sedia elettrica *
2 P.WINDOW3 30 Finestrini elettrici *
3 R.OUTLET3 – –
4 P.WINDOW2 25 Finestre elettricamente controllate
5 SRS2 / ESCL 15 Sensore di peso del sedile *
6 D.LOCK 25 Chiusure elettriche delle porte
7 SEAT WARM 20 Riscaldatore del sedile *
8 SUNROOF 10 Tettuccio apribile *
9 F.OUTLET 15 Presa accessori
10 MIRROR 7,5 Controllo specchietto
11 R.OUTLET1 – –
12 – – –
13 – – –
14 – – –
15 – – –
16 – – –
17 M.DEF 7,5 Disappannatore specchietto *
18 – – –
19 – – –
20 AT IND 7,5 Indicatore di cambio AT *
21 P.SEAT P 30 Sedia elettrica *

Mazda 6 (2016) – schema della scatola dei fusibili

Anno di produzione: 2016.

Fusibile accendisigari (presa di alimentazione) nella Mazda 6 (2016) è il fusibile 9 nella scatola dei fusibili a sinistra.

Blocco fusibili (compartimento motore)

Mazda 6 – fusibili – compartimento motore
Posizione Descrizione Amp [A] Descrizione
1 ADD FAN GE 30 Ventilatore di raffreddamento
2 IG2 30 Per la protezione di vari circuiti
3 INJECTOR 30 Sistema di controllo del motore
4 FAN DE 40 –
5 P.WINDOW1 30 –
6 – – –
7 ADD FAN DE 40 –
8 EVVT 20 Sistema di controllo del motore
9 DEFOG 40 Disgelo del lunotto posteriore
10 DCDC DE 40 –
11 FAN GE 30 Ventilatore di raffreddamento
12 EPB L. 20 Freno di stazionamento elettrico (sinistro)
13 AUDIO 40 Sistema audio
14 EPB R 20 Freno di stazionamento elettrico (destro)
15 ENG.MAIN 40 Sistema di controllo del motore
16 ABS / DSC M 50 ABS;

Sistema di controllo dinamico della stabilità.
17 CABIN+B 50 Per la protezione di vari circuiti
18 WIPER 20 Spazzola e lavavetri del parabrezza
19 HEATER 40 Climatizzatore
20 DCDC REG 30 Per la protezione di vari circuiti *
21 ENGINE.IG1 7,5 Sistema di controllo del motore
22 C / U IG1 15 Per la protezione di vari circuiti
23 H/L LOW L HID L 15 Fari anabbaglianti (sinistri)
24 H / LOW R 15 Fari anabbaglianti (destri)
25 ENGINE3 15 Sistema di controllo del motore
26 ENGINE2 15 Sistema di controllo del motore
27 ENGINE1 15 Sistema di controllo del motore
28 AT 15 Sistema di controllo del ponte motore *
29 H / CLEAN 20 –
30 A / C 7,5 Climatizzatore
31 AT PUMP 15 Sistema di controllo del ponte motore *
32 STOP 10 Fari di stop
33 R.WIPER 15 Sistema antifurto *
34 H / L HI 20 Fari abbaglianti
35 HID R. 15 –
36 FOG 15 Fari fendinebbia*
37 ENG + B 7,5 Sistema di controllo del motore
38 AUDIO2 7,5 Sistema audio
39 GLOW SIG 5 –
40 METER2 7,5 –
41 METER2 10 Cruscotto
42 SRS1 7,5 Airbag
43 BOSE 25 Modello dotato di Bose® Sound System *
44 AUDIO1 15 Sistema audio
45 ABS / DSC S. 30 ABS;

Sistema di controllo dinamico della stabilità.
46 FUEL PUMP 15 Sistema di alimentazione
47 FUEL WARM 25 –
48 TAIL 15 Luci posteriori;

Illuminazione della targa.
49 FUEL PUMP2 25 –
50 HAZARD 25 Luci di emergenza;

Indicatori di direzione;

Luci di posizione anteriori;

Luci di sosta.
51 DRL 15 Luci diurne*
52 R.OUTLET2 15 Presa accessori
53 HORN 15 Clacson
54 ROOM 15 Luce interna
* 1 Con fari xenon

* 2 Con fari alogeni

Blocco fusibili (lato sinistro)

Mazda 6 – fusibili – lato sinistro del veicolo
Posizione Descrizione Amp [A] Descrizione
1 P.SEAT D 30 Sedia elettrica *
2 P.WINDOW3 30 Finestre elettriche *
3 R.OUTLET3 – –
4 P.WINDOW2 25 Finestre a controllo elettrico
5 SRS2 / ESCL 15 –
6 D.LOCK 25 Chiusure elettriche delle porte
7 SEAT WARM 20 Riscaldatore per sedili *
8 SUNROOF 10 Tettuccio apribile *
9 F.OUTLET 15 Presa accessori
10 MIRROR 7,5 Controllo specchietto
11 R.OUTLET1 15 –
12 – – –
13 – – –
14 – – –
15 – – –
16 – – –
17 M.DEF 7,5 Disgelo specchietto *
18 R.SEAT W 20 Riscaldamento del sedile
19 R.SHADE 7,5 –
20 AT IND 7,5 Indicatore di cambio AT *
21 P.SEAT P 30 Sedia elettrica *

Mazda 6 (2017) – schema del fusibile

Anno di produzione: 2017.

Fusibile accendisigari (presa di alimentazione) nella Mazda 6 (2017) è #9 “F.OUTLET” (“R.OUTLET1” dal 2018), #14 (dal 2018) “R.OUTLET2” nel blocco fusibili nell’abitacolo e fusibile #52 “R.OUTLET2” (“OUTLET” dal 2018. ) nel blocco fusibili del vano motore.

Blocco fusibili (vano motore)

Mazda 6 – fusibili – vano motore
Nr Descrizione Amperaggi [A] Descrizione
1 ADD FAN GE 30 Ventilatore di raffreddamento
2 IG2 30 Per la protezione di vari circuiti
3 INJECTOR 30 Sistema di controllo del motore
4 FAN DE 40 –
5 P.WINDOW1 30 –
6 – – –
7 ADD FAN DE 40 –
8 EVVT 20 Sistema di controllo del motore
9 DEFOG 40 Disappannatore lunotto posteriore
10 DCDC DE 40 –
11 FAN GE 30 Ventilatore di raffreddamento
12 EPB L. 20 Freno di stazionamento elettrico (sinistro)
13 AUDIO 40 Sistema audio
14 EPB R 20 Freno di stazionamento elettrico (destro)
15 ENG.MAIN 40 Sistema di controllo del motore
16 ABS / DSC M 50 ABS;

Sistema di controllo dinamico della stabilità.
17 CABIN+B 50 Per la protezione di vari circuiti
18 WIPER 20 Spazzola e lavavetri del parabrezza
19 HEATER 40 Climatizzatore
20 DCDC REG 30 Per la protezione di vari circuiti *
21 ENGINE.IG1 7,5 Sistema di controllo del motore
22 C / U IG1 15 Per la protezione di vari circuiti
23 H/L LOW L HID L 15 Fari anabbaglianti (sinistro)
24 H / LOW R 15 Fari anabbaglianti (destro)
25 ENGINE3 15 Sistema di controllo del motore
26 ENGINE2 15 Sistema di controllo del motore
27 ENGINE1 15 Sistema di controllo del motore
28 AT 15 Sistema di controllo del ponte motore *
29 H / CLEAN 20 –
30 A / C 7,5 Climatizzatore
31 AT PUMP 15 Sistema di controllo del ponte motore *
32 STOP 10 Luci di stop
33 R.WIPER 15 Sistema antifurto *
34 H / L HI 20 Fari abbaglianti
35 HID R. 15 –
36 FOG 15 Fari fendinebbia*
37 ENG + B 7,5 Sistema di controllo del motore
38 AUDIO2 7,5 Sistema audio
39 GLOW SIG 5 –
40 METER2 7,5 –
41 METER2 10 Quadro strumenti
42 SRS1 7,5 Airbag
43 BOSE 25 Modello dotato di Bose® Sound System *
44 AUDIO1 15 Sistema audio
45 ABS / DSC S. 30 ABS;

Sistema di controllo dinamico della stabilità.
46 FUEL PUMP 15 Sistema di alimentazione
47 FUEL WARM 25 –
48 TAIL 15 Luci posteriori;

Illuminazione della targa.
49 FUEL PUMP2 25 –
50 HAZARD 25 Luci di emergenza;

Indicatori di direzione;

Luci di posizione anteriori;

Luci di sosta.
51 DRL 15 Luci diurne*
52 R.OUTLET2 15 Presa accessori
53 HORN 15 Clacson
54 ROOM 15 Luce interna
* 1 Con fari xenon

* 2 Con fari alogeni
Leggere  Mazda Bongo (1995-2005) - scatola dei fusibili

Blocco fusibili (lato sinistro)

Mazda 6 – fusibili – lato sinistro del veicolo
Nr Descrizione Amperaggi [A] Descrizione
1 P.SEAT D 30 Sedia elettrica *
2 P.WINDOW3 30 Finestre elettriche *
3 R.OUTLET3 – –
4 P.WINDOW2 25 Finestre a controllo elettrico
5 SRS2 / ESCL 15 –
6 D.LOCK 25 Chiusure elettriche delle porte
7 SEAT WARM 20 Riscaldamento del sedile *
8 SUNROOF 10 Tetto apribile *
9 F.OUTLET 15 Presa accessori
10 MIRROR 7,5 Controllo specchietto
11 R.OUTLET1 15 –
12 – – –
13 – – –
14 – – –
15 – – –
16 – – –
17 M.DEF 7,5 Disappannatore specchietto *
18 R.SEAT W 20 Riscaldamento del sedile
19 R.SHADE 7,5 –
20 AT IND 7,5 Indicatore di cambio marcia AT *
21 P.SEAT P 30 Sedia elettrica *

Mazda 6 GJ1/GL – schema del fusibile

Anno di produzione: 2018, 2019, 2020.

Fusibile accendisigari (presa di alimentazione) nella Mazda 6 è #9 „F.OUTLET” („R.OUTLET1” dal 2018), #14 (dal 2018) „R.OUTLET2” nel fusibile nel vano passeggeri e fusibile #52 „R.OUTLET2” („OUTLET” dal 2018. ) nel fusibile del vano motore.

Vano motore

Assegnazione dei fusibili nel vano motore (2018, 2019, 2020)

Nr Nome Ampere [A] Descrizione
1 AUDIO
DCDC REG		 30 A 2018:

Sistema audio (alcuni modelli);

Per la protezione di vari circuiti;

2019-2020:

Sistema audio.
2 IG2 30 A Per la protezione di vari circuiti
3 INJECTOR
ENG. SUB		 30 A Sistema di controllo del motore (alcuni modelli)
4 SCR1 EVVT 20 A Sistema di controllo del motore (alcuni modelli)
5 P. WINDOW 1 30 A Finestrini elettrici
6 IG1 2 30 A Per la protezione di vari circuiti
7 — — —
8 ADD FAN DE 50 A Ventilatore di raffreddamento (alcuni modelli)
9 DEFOG 40 A Disappannatore del lunotto posteriore
10 DCDC DE 40 A Per la protezione di vari circuiti (alcuni modelli)
11 EPB R 20 A Freno di stazionamento elettrico (EPB) (RH)
12 EPB L 20 A Freno di stazionamento elettrico (EPB) (sinistro)
13 CABIN.+B 50 A Per la protezione di vari circuiti
14 FAN GE 30 A Ventilatore di raffreddamento (alcuni modelli)
15 ENG.MAIN 40 A Sistema di controllo del motore
16 ABS/DSC M 50 A ABS;

Sistema di controllo dinamico della stabilità (DSC).
17 HEATER 40 A Climatizzatore
18 WIPER 20 A Tergicristallo e lavavetri del parabrezza
19 FAN DE 50 A Ventilatore di raffreddamento (alcuni modelli)
20 ADD FAN GE 30 A Ventilatore di raffreddamento (alcuni modelli)
21 ENGINE3 15 A Sistema di controllo del motore
22 ENGINE2 15 A Sistema di controllo del motore
23 AUDIO2 7,5 A Sistema audio
24 METER2 10 A 2018:

Gruppo indicatori (alcuni modelli)

2019-2020:

Non utilizzato
25 SRS1 7,5 A Airbag
26 METER 1 10 A Cluster strumenti
27 ENGINE IG1 7,5 A Sistema di controllo del motore
28 AT 15 A Sistema di controllo del cambio (alcuni modelli);

Interruttore di accensione.
29 H/CLEAN 20 A 2018:

Lavavetri dei fari (alcuni modelli)

2019-2020:

Non utilizzato
30 A/C 7,5 A Climatizzatore
31 AT PUMP 15 A 2018:

Sistema di controllo del cambio (alcuni modelli);

2019-2020:

Non utilizzato.
32 HORN 15 A Clacson
33 R. WIPER 15 A 2018:

Tergicristallo posteriore (alcuni modelli);

Sistema antifurto (alcuni modelli);

2019-2020:

Sistema antifurto.
34 H/L HI 20 A Fari abbaglianti
35 — — —
36 WIPER. DEI 20 A Sbrinatore tergicristallo anteriore (alcuni modelli)
37 ENG.+B 7,5 A Sistema di controllo del motore
38 H/L LOW L 15 A Fari anabbaglianti (sinistro)
39 GLOW SIG 5 A 2018:

Sistema di controllo del motore (alcuni modelli);

2019-2020:

Non utilizzato.
40 ENGINE 1
ENGINE4		 15 A Sistema di controllo del motore
41 C/U IG1 15 A 2018:

Per la protezione di vari circuiti;

2019-2020:

Sistema di controllo del motore.
42 ST.HEATER 15 A Volante riscaldato (alcuni modelli)
43 — — —
44 AUDIO 1 25 A Sistema audio
45 ABS/DSC S 30 A ABS;

Sistema di controllo dinamico della stabilità (DSC).
46 FUEL PUMP 15 A Sistema di alimentazione (alcuni modelli)
47 FUEL WARN 25 A Riscaldatore carburante (alcuni modelli)
48 TAIL 15 A Fari posteriori;

Illuminazione della targa.
49 SCR2
FUEL PUMP2		 25 A 2018:

Sistema di controllo del motore (alcuni modelli);

2019-2020:

Sistema di alimentazione (alcuni modelli).
50 HAZARD 25 A 2018:

Fari di emergenza;

Indicatori di direzione;

Fari di posizione;

2019-2020:

Fari di emergenza;

Indicatori di direzione;

Fari di posizione laterali anteriori;

Fari di sosta.
51 H/L LOW R 15 A Fari anabbaglianti (destro)
52 OUTLET 25 A 2018:

Non utilizzato;

2019-2020:

Presa accessori.
53 STOP 10 A 2018:

Fari di stop;

Fari posteriori anti-nebbia (alcuni modelli);

2019-2020:

Fari di stop.
54 ROOM 25 A 2018:

Per la protezione di vari circuiti;

2019-2020:

Luce interna superiore.

Vano passeggeri

Assegnazione dei fusibili nel vano passeggeri (2018, 2019, 2020)

Nr Nome Ampere [A] Descrizione
1 P.SEAT D 30 A Sedile elettrico
2 P.SEAT P1 30 A Sedile elettrico
3 R.SEAT W1 20 A Sedile riscaldato
4 P.WINDOW2 25 A Finestrini elettrici
5 SRS2/ESCL 15 A 2018:

Blocco sterzo elettrico;

2019-2020:

Non utilizzato.
6 D.LOCK 25 A Serrature elettriche delle porte
7 SEAT WARM 20 A Riscaldamento sedili
8 SUNROOF 10 A Tettuccio apribile
9 R.OUTLET1 15 A 2018:

Presa accessori;

2019-2020:

Non utilizzato.
10 MIRROR 7,5 A Specchietto di controllo elettrico
11 AT IND 7,5 A Indicatore di cambio AT
12 INTERIOR1 15 A Per la protezione di vari circuiti
13 INTERIOR2 10 A 2018:

Per la protezione di vari circuiti;

2019-2020:

Luce interna superiore.
14 R.OUTLET2 15 A Presa accessori
15 USB 7,5 A Presa di alimentazione USB
16 SCR3 15 A 2018:

Sistema di controllo del motore;

2019-2020:

Non utilizzato.
17 SCR4 15 A 2018:

Sistema di controllo del motore;

2019-2020:

Non utilizzato.
18 AUDIO3 15 A Sistema audio
19 R.SHADE 7,5 A 2018:

Tenda parasole posteriore;

2019-2020:

Non utilizzato.
20 M.DEF 7,5 A Disappannatore specchio
21 — — —

Mazda 6 – schema del fusibile

Anno di produzione: 2021.

Scatola dei fusibili nel vano motore

Numero

Ampere [A]

Descrizione

1

AUDIO

DCDC REG

30 A

Sistema audio

2

IG2

30 A

Per la protezione di vari circuiti

3

INJECTOR

ENG. SUB

30 A

Sistema di controllo del motore (alcuni modelli)

4

SCR1

EVVT

20 A

Sistema di controllo del motore

5

P.WINDOW1

30 A

Finestrini elettrici

6

IG1 2

30 A

Per la protezione di vari circuiti

7

–

–

–

8

ADD FAN DE

50 A

Ventola di raffreddamento (alcuni modelli)

9

DEFOG

40 A

Disappannatore del lunotto posteriore

10

DCDC DE

40 A

–

11

EPB R

20 A

Freno di stazionamento elettrico (EPB) (destro)

12

EPB L

20 A

Freno di stazionamento elettrico (EPB) (sinistro)

13

CABIN.+B

50 A

Per la protezione di vari circuiti

14

FAN GE

30 A

Ventola di raffreddamento (alcuni modelli)

15

ENG.MAIN

40 A

Sistema di controllo del motore

16

ABS/DSC M

50 A

ABS;

Sistema di controllo dinamico della stabilità.

17

HEATER

40 A

Climatizzatore

18

WIPER

20 A

Tergicristallo e spruzzatore del parabrezza

19

FAN DE

50 A

Ventola di raffreddamento  (alcuni modelli)

20

ADD FAN GE

30 A

Ventola di raffreddamento  (alcuni modelli)

21

ENGINE3

15 A

Sistema di controllo del motore

22

ENGINE2

15 A

Sistema di controllo del motore

23

AUDIO2

7,5 A

Sistema audio

24

METER2

10 A

–

25

SRS1

7,5 A

Airbag

26

METER1

10 A

Cluster strumenti

27

ENGINE.IG1

7,5 A

Sistema di controllo del motore

28

AT

15 A

Sistema di controllo del cambio;

Accensione.

29

H/CLEAN

20 A

–

30

A/C

7,5 A

Climatizzatore

31

AT PUMP

15 A

–

32

HORN

15 A

Clacson

33

R.WIPER

15 A

Sistema antifurto (alcuni modelli)

34

H/L HI

20 A

Fari anabbaglianti

35

–

–

–

36

WIPER.DEI

20A

Disgelo tergicristallo (alcuni modelli)

37

ENG.+B

7,5 A

Sistema di controllo del motore

38

H/L BASSA L

15 A

Fari anabbaglianti (sinistro)

39

GLOW SIG

5 A

–

40

ENGINE1

ENGINE4

15 A

Sistema di controllo del motore

41

C/U IG1

15 A

Per la protezione di vari circuiti

42

ST.HEATER

15 A

Volante riscaldato (alcuni modelli)

43

–

–

–

44

AUDIO1

25 A

Sistema audio

45

ABS/DSC S

30 A

ABS;

Sistema di controllo dinamico della stabilità.

46

FUEL PUMP

15 A

Sistema di alimentazione  (alcuni modelli)

47

FUEL WARM

25 A

Riscaldatore carburante  (alcuni modelli)

48

TAIL

15 A

Luci posteriori;

Illuminazione della targa.

49

SCR2

FUEL PUMP2

25 A

Sistema di controllo del motore  (alcuni modelli)

50

HAZARD

25 A

Indicatori di emergenza (luci di emergenza);

Frecce;

Luci di sosta.

51

H/L BASSA R

15 A

Fari anabbaglianti (destro)

52

OUTLET

25 A

Prese accessori

53

STOP

10 A

Luci di stop

54

ROOM

25 A

Per la protezione di vari circuiti


Scatola dei fusibili nel vano passeggeri

Posizione della scatola dei fusibili

La scatola dei fusibili si trova sul lato sinistro del veicolo.

Numero

Ampere [A]

Descrizione

1

P.SEAT D

30 A

Sedile elettrico (alcuni modelli)

2

P.SEAT P1

30 A

Sedile elettrico (alcuni modelli)

3

R.SEAT W1

20 A

Riscaldamento sedili  (alcuni modelli)

4

P.WINDOW2

25 A

Finestrini elettrici

5

SRS2/ESCL

15 A

–

6

D.LOCK

25 A

Serrature elettriche delle porte

7

SEAT WARM

20 A

Riscaldamento sedili (alcuni modelli)

8

SUNROOF

10 A

Tettuccio apribile (alcuni modelli)

9

R.OUTLET1

15 A

–

10

MIRROR

7,5 A

Alimentazione degli specchietti laterali

11

AT IND

7,5 A

Indicatore di cambio marcia AT

12

INTERIOR1

15 A

Per la protezione di vari circuiti

13

INTERIOR2

10 A

Per la protezione di vari circuiti

14

R.OUTLET2

15 A

Prese accessori

15

USB

7,5 A

Presso di alimentazione USB (alcuni modelli)

16

SCR3

15 A

Sistema di controllo del motore (alcuni modelli)

17

SCR4

15 A

Sistema di controllo del motore (alcuni modelli)

18

AUDIO3

15 A

Sistema audio

19

R.SHADE

7,5 A

–

20

M.DEF

7,5 A

Disappannatore specchietti  (alcuni modelli)

21

–

–

–

Post correlati:

  1. Mazda 323 – scatola dei fusibili
  2. Mazda 3 (2004-2020) – scatola dei fusibili
  3. Mazda 2 (2011-2019) – scatola dei fusibili
  4. Mazda Titan (1989-2000) – scatola dei fusibili
  5. Mazda BT-50 (2006-2011) – scatola dei fusibili
  6. Mazda MX-30 (2022) – scatola dei fusibili
  7. Mazda 2 DY (2003-2007) – scatola dei fusibili
  8. Mazda CX-5 (2G) (2017-2022) – scatola dei fusibili
Luca Moretti

Luca Moretti

Mi chiamo Luca Moretti e sono il fondatore di SchemaFusibili.com. Da anni mi occupo di elettronica automobilistica, con una passione particolare per la diagnostica e la manutenzione dei sistemi elettrici dei veicoli. Ho creato questo sito per offrire uno strumento semplice e completo a tutti coloro che cercano schemi chiari e affidabili delle scatole dei fusibili per la propria auto. Il mio obiettivo è aiutarti a risparmiare tempo, evitare errori e risolvere i problemi elettrici in modo rapido ed efficace.
