Peugeot 2008 (2013-2022) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Peugeot 2008 (2013–2022), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Peugeot 2008 (2013-2019) – schema del fusibile
Anno di produzione: 2013, 2014, 2015, 2016, 2017, 2018, 2019.
Fusibile accendisigari (presa di alimentazione) nel Peugeot 2008 è il fusibile F16 (presa anteriore 12 V) nel quadro fusibili #1 nel cruscotto.
Posizione del quadro fusibili
Quadri fusibili nel cruscotto
Veicoli con volante a sinistra:
Quadro fusibili 1 si trova nel cruscotto inferiore (a sinistra).
Stacca il coperchio tirandolo nell’angolo in alto a destra, poi a sinistra, rimuovi completamente il coperchio e giralo.
Quadro fusibili 2 si trova dietro il vano portaoggetti.
Veicoli con volante a destra:
Quadro fusibili 1 si trova nel vano portaoggetti.
Apri il coperchio del vano portaoggetti, stacca il coperchio tirandolo nell’angolo in alto a destra, rimuovi completamente il coperchio e giralo.
Quadro fusibili 2 è posizionato nel cruscotto inferiore (a destra).
Stacca il coperchio tirandolo nell’angolo in alto a destra, poi a sinistra, rimuovi completamente il coperchio e giralo.
Comparto motore
Si trova nel comparto motore vicino alla batteria (lato sinistro)
Schemi del quadro fusibili
2013, 2014, 2015

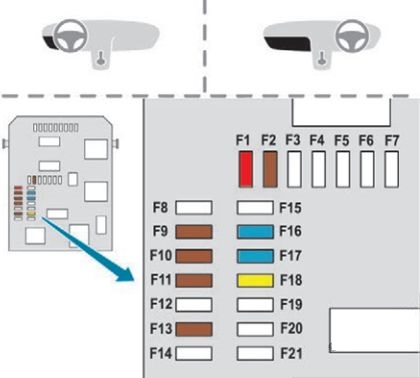

Quadro fusibili nel cruscotto 1
Assegnazione dei fusibili nel quadro fusibili del cruscotto 1 (2013, 2014, 2015)
| Nr | Amperaggi [A] | Descrizione |
|---|---|---|
| F02 | 5 A | Specchietti esterni;
Fari; Presa diagnostica. |
| F09 | 5 A | Allarme. |
| F10 | 5 A | Unità telematica indipendente;
Interfaccia rimorchio. |
| F11 | 5 A | Specchietto retrovisore elettrocromatico;
Riscaldamento supplementare. |
| F13 | 5 A | Amplificatore Hi-Fi;
Sensori di parcheggio. |
| F 16 | 15 A | Presa anteriore 12 V. |
| F17 | 15 A | Sistema audio, sistema audio (accessori). |
| F18 | 20 A | Schermo touchscreen. |
| F23 | 5 A | Lampada nel vano portaoggetti;
Specchietto supplementare; Luci di lettura della mappa. |
| F26 | 15 A | Clacson |
| F27 | 15 A | Pompa lavavetri. |
| F28 | 5 A | Sistema antifurto. |
| F29 | 15 A | Compressore dell’aria condizionata. |
| F30 | 15 A | Tergicristallo posteriore. |
Quadro fusibili nel cruscotto 2
Assegnazione dei fusibili nel quadro fusibili del cruscotto 2 (2013, 2014, 2015)
| Nr | Amperaggi [A] | Descrizione |
|---|---|---|
| F01 | 40 A | Vetro posteriore riscaldato. |
| F02 | 10 A | Specchietti laterali riscaldati. |
| F03 | 30 A | Finestrini anteriori a un tocco. |
| F04 | – | Non utilizzato. |
| F05 | 30 A | Finestrini posteriori a un tocco. |
| F06 | 10 A | Specchietti laterali ripiegabili. |
| F07 | 10 A | Specchietti laterali ripiegabili. |
| F08 | – | Non utilizzato. |
| F09 | 15 A | Sedili anteriori riscaldati;
Finestrini anteriori elettrici (non a un tocco). |
| F10 | 20 A | Amplificatore Hi-Fi. |
| F11 | – | Non utilizzato. |
| F12 | – | Non utilizzato. |
Comparto motore
Assegnazione dei fusibili nel comparto motore (2016, 2018)
| Nr | Amperaggi [A] | Descrizione |
|---|---|---|
| F 16 | 15 A | Fari diurni. |
| F18 | 10 A | Faro anteriore destro. |
| F19 | 10 A | Faro anteriore sinistro. |
| F25 | 30 A | Relè tergicristallo (accessorio). |
| F29 | 40 A | Motore tergicristallo anteriore. |
| F30 | 80 A | Spina del riscaldatore ausiliario (Diesel). |
Peugeot 2008 (2020-2021) – schema della scatola dei fusibili
Anno di produzione: 2020, 2021.
Fusibile accendisigari (presa di alimentazione) nel Peugeot 2008 è il fusibile F31 o F32 (presa anteriore 12V) nella scatola dei fusibili inferiore sul cruscotto.
Scatola dei fusibili del cruscotto
Scatola dei fusibili inferiore
| Nr | Amperaggi [A] | Descrizione |
| F1 | 10 | Specchietto retrovisore interno elettrocromatico |
| F3 | 5 | Caricabatterie wireless per smartphone |
| F4 | 15 | Clacson |
| F5 | 20 | Pompa del liquido lavavetri |
| F6 | 20 | Pompa per lavavetri |
| F7 | 5 | Presa USB posteriore |
| F8 | 20 | Spazzola tergicristallo posteriore |
| F10 | 30 | Blocco/sblocco |
| F11 | 30 | Blocco/sblocco |
| F14 | 5 | Chiamate di emergenza e allarme – Allarme |
| F24 | 5 | Schermo touchscreen da 70 pollici |
| F27 | 5 | Allarme (accessorio) |
| F29 | 20 | Schermo touchscreen da 10 pollici |
| F31 o F32 | 15 | Accendisigari;
presa 12V per accessori. |
Scatola dei fusibili superiore
| Nr | Amperaggi [A] | Descrizione |
| F1 | 40 | Schermo posteriore riscaldato |
| F2 | 10 | Specchietti laterali riscaldati |
| F3 | 30 | Finestrini anteriori elettrici con un solo tocco |
| F4 | 20 | Regolazione degli specchietti esterni;
Specchietti laterali ripiegabili. |
| F5 | 30 | Finestrini posteriori elettrici con un solo tocco |
| F6 | 15 | Tettuccio apribile |
| F10 | 30 | Sedili anteriori riscaldati |
Scatola dei fusibili nel vano motore
| Nr | Amperaggi [A] | Descrizione |
| F16 | 20 | Parabrezza riscaldato |
| F18 | 10 | Faro alogeno con luce di posizione destra |
| F19 | 10 | Faro alogeno con luce di posizione sinistra |
| F29 | 40 | Spazzole tergicristallo |
Schemi delle scatole dei fusibili e dei relè – Peugeot 2008
Riguarda i veicoli prodotti negli anni:
2022.
Scatola dei fusibili del cruscotto
La scatola dei fusibili si trova nella parte inferiore del cruscotto (a sinistra).
Per accedere ai fusibili, è necessario eseguire la stessa procedura utilizzata per gli strumenti di sostituzione dei fusibili.
Scatola dei fusibili inferiore
| Numero | Amperaggi [A] | Descrizione |
| F1 | 10 | Specchio retrovisore interno elettrocromato |
| F3 | 5 | Caricatore wireless per smartphone |
| F4 | 15 | Clacson |
| F5 | 20 | Pompa del liquido lavavetri |
| F6 | 20 | Pompa per lavavetri |
| F7 | 5 | Porta USB posteriore |
| F8 | 20 | Spazzola tergicristallo posteriore |
| F10 | 30 | Blocco/sblocco |
| F11 | 30 | Blocco/sblocco |
| F14 | 5 | Chiamate di emergenza e aiuto – Allarme |
| F24 | 5 | Schermo touch da 70 pollici |
| F27 | 5 | Allarme (accessorio) |
| F29 | 20 | Schermo touch da 10 pollici |
| F31 o F32 | 15 | Accendino;
Presa 12V. |
Scatola dei fusibili superiore
| Numero | Amperaggi [A] | Descrizione |
| F1 | 40 | Schermo posteriore riscaldato |
| F2 | 10 | Specchietti laterali riscaldati |
| F3 | 30 | Finestrini anteriori elettrici con un solo tocco |
| F4 | 20 | Regolazione degli specchietti esterni;
Specchietti laterali ripiegabili. |
| F5 | 30 | Finestrini posteriori elettrici con un solo tocco |
| F6 | 15 | Tettuccio apribile |
| F10 | 30 | Sedili anteriori riscaldati |
Scatola dei fusibili nel vano motore
- Sbloccare due ganci A.
- Rimuovere il coperchio.
- Sostituire il fusibile.
- Dopo la sostituzione, chiudere accuratamente il coperchio e quindi bloccare i due ganci A per garantire la tenuta della scatola dei fusibili.
| Numero |
Amperaggi [A] | Descrizione |
| F16 | 20 | Parabrezza riscaldato |
| F18 | 10 | Faro alogeno con luce abbagliante destra |
| F19 | 10 | Faro alogeno con luce abbagliante sinistra |
| F29 | 40 | Spazzole tergicristallo anteriori |
