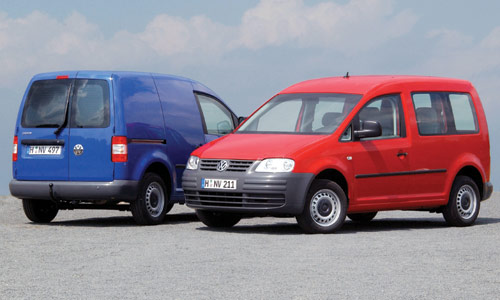

Volkswagen Caddy (2003-2015) – scatola dei fusibili
In questo articolo troverai i diagrammi della scatola dei fusibili della Volkswagen Caddy (2003–2015), scoprirai dove si trovano i pannelli dei fusibili all’interno del veicolo e otterrai informazioni dettagliate sull’assegnazione e il layout di ciascun fusibile.
Volkswagen Caddy (2003-2005) – schema del fusibile
Anno di produzione: 2003, 2004, 2005.
Fusibile accendisigari (presa di alimentazione) nel Volkswagen Caddy (2003-2005) è il fusibile 47 nella scatola dei fusibili del vano motore.
Posizione
- Fusibili sul supporto fusibile A -SA- (nella scatola dell’elettronica, a sinistra nel vano motore)
- Fusibili sul supporto fusibile B -SB- (a sinistra nel vano motore)
- Fusibili sul supporto fusibile C -SC- (sotto il pannello di controllo sinistro)
Posizione del supporto fusibile A (A -SA-)
| Numero | Amperaggi [A] | Descrizione |
| 1 | 150 | Alternatore -C- 90A / 110A |
| 1 | 200 | Alternatore -C- 140A |
| 2 | 80 | Modulo di controllo servosterzo -J500-; Motore elettromeccanico del servosterzo -V187-. |
| 3 | 80 | Controllore del ventilatore del radiatore -J293-; Ventilatore del radiatore -V7-; Ventilatore del radiatore sul lato destro del radiatore -V35-; |
| 4 | 70 | Unità di controllo dell’alimentazione -J519-; Relè di rilascio contatto X -J59-; Fusibile 7 sul supporto fusibile -SC7-; Fusibile 8 sul supporto fusibile -SC8-; Fusibile 28 sul supporto fusibile -SC28- a -SC35-; |
| 5 | – | Non utilizzato |
| 6 | 100 | Fusibili sul supporto fusibile C -SC-; Fusibile 20 sul supporto fusibile -SC20- a -SC24-; Fusibile 42 sul supporto fusibile -SC42- a -SC56-; |
| 7 | 50 | Fusibili sul supporto fusibile C -SC-; Fusibile 39 sul supporto fusibile -SC39- a -SC41-; |
Posizione del supporto fusibile alto E-box (B -SB-)
| Numero | Amperaggi [A] | Descrizione |
| 1 | 30 | Modulo di controllo ABS -J104- |
| 2 | 30 | Modulo di controllo ABS -J104- |
| 3 | – | Non utilizzato |
| 4 | 5 | Unità di controllo dell’alimentazione -J519- |
| 5 | 20 | Unità di controllo dell’alimentazione -J519- Relè a due toni -J4-; Relè del clacson -J413-; Clacson ad alta frequenza -H2-; Clacson a bassa frequenza -H7-; |
| 6 | 20 | Bobina di accensione 1 con stadio di uscita -N70-; Bobina di accensione 2 con stadio di uscita -N127-; Bobina di accensione 3 con stadio di uscita -N291-; Bobina di accensione 4 con stadio di uscita -N292-; Trasformatore di accensione -N152-; |
| 7 | 5 | Interruttore del pedale del freno -F47-; Moduli di controllo del motore; Sensore di posizione della frizione -G476-; |
| 8 | 10 | Valvola di ricircolo dei gas di scarico -N18-; Valvola elettromagnetica del filtro a carbone attivo 1 -N80-; Valvola di commutazione del collettore di aspirazione con regolazione variabile -N156-; Resistor di protezione -N235-; Controllore del ventilatore del radiatore -J293-; Motore della valvola del collettore di aspirazione -V157-; |
| 9 | 10 | Relè della pompa del carburante -J17- (BDJ, BJB); Relè delle candele di accensione -J52- (BDJ); Modulo di controllo automatico del periodo di accensione -J79- (BJB); |
| 10 | 10 | Valvola di ricircolo dei gas di scarico -N18-; Valvola elettromagnetica di regolazione della pressione di sovralimentazione -N75-; Valvola di commutazione del ventilatore di ricircolo dei gas di scarico -N345-; |
| 11 | 25 | Modulo di controllo Motronic -J220- (BCA); Modulo di controllo Simos -J361- (BGU, BSE, BSF) |
| 11 | 30 | Modulo di controllo del sistema di iniezione diretta di gasolio -J248- (BDJ, BJB). |
| 12 | 15 | Sonda lambda -G39- (BCA); Sonda lambda dopo il catalizzatore -G130- (BCA); |
| 13 | – | Non utilizzato |
| 14 | – | Non utilizzato |
| 15 | 25 | Motorino di avviamento -B- |
| 16 | 15 | Modulo di controllo dell’elettronica della colonna dello sterzo -J527- |
| 17 | 10 | Unità di controllo nel pannello strumenti -J285- |
| 18 | – | Non utilizzato |
| 19 | 15 | Modulo di controllo con display per il sistema radio e navigazione -J503-; Radio -R-; |
| 20 | 10 | Modulo di controllo dell’elettronica del telefono cellulare -J412- |
| 21 | – | Non utilizzato |
| 22 | – | Non utilizzato |
| 23 | – | Non utilizzato |
| 24 | 10 | Interfaccia diagnostica del bus dati -J533- |
| 25 | – | Non utilizzato |
| 26 | 5 | Relè di tensione di alimentazione del terminale 30 -J317- (BDJ, BJB) |
| 26 | 10 | Modulo di controllo Motronic -J220- (BCA) |
| 27 | 10 | Elemento riscaldante per il tappo di sfiato della coppa dell’olio -N79- |
| 28 | – | Non utilizzato |
| 29 | 20 | Iniettore cilindro 1 -N30- (BCA); Iniettore cilindro 2 -N31- (BCA); Iniettore cilindro 3 – N32- (BCA); Iniettore cilindro 4 -N33- (BCA); |
| 30 | 20 | Unità di controllo ausiliaria del riscaldatore -J364- |
| 31 | 30 | Motore del tergicristallo anteriore -V- |
| 32 | 10 | Iniettore cilindro 1 -N30- (BGU); Iniettore cilindro 2 -N31- (BGU); Iniettore cilindro 3 -N32- (BGU); Iniettore cilindro 4 -N33- (BGU); |
| 32 | 40 | Candela di accensione 1 -Q10- (BDJ); Candela di accensione 2 -Q11- |
| 33 | 15 | Pompa del carburante -G6- (BCA, BGU) |
| 33 | 40 | Candela di accensione 3 -Q12- (BDJ); Candela di accensione 4 -Q13- |
| 34 | – | Non utilizzato |
| 34 | – | Non utilizzato |
| 35 | – | Non utilizzato |
| 36 | – | Non utilizzato |
| 37 | – | Non utilizzato |
| 38 | 10 | Regolatore dell’angolo dei fari -E102- ; Attuatore sinistro di livellamento dei fari -V48-; Attuatore destro di livellamento dei fari -V49- |
| 39 | 5 | Sensore di livello e temperatura dell’olio -G266-; Unità di controllo nel pannello strumenti -J285- |
| 40 | 20 | Fusibili sul supporto fusibile C -SC-; Fusibile 1 sul supporto fusibile -SC1- a -SC6-; Fusibile 9 sul supporto fusibile -SC9- a -SC16-; Fusibile 25 sul supporto fusibile -SC25- a -SC27-. |
| 41 | – | Non utilizzato |
| 42 | 5 | Relè della pompa del carburante -J17- (BCA, BGU) |
| 42 | 10 | Misuratore di massa d’aria -G70- (BJB) |
| 43 | – | Non utilizzato |
| 44 | – | Non utilizzato |
| 45 | 15 | Sonda lambda -G39- (BGU) Sonda lambda dopo il catalizzatore -G130- (BGU) |
| 46 | – | Non utilizzato |
| 47 | 40 | Unità di controllo dell’alimentazione -J519-, faro sinistro |
| 48 | 40 | Unità di controllo dell’alimentazione -J519-, faro destro |
| 49 | – | Non utilizzato |
| 50 | – | Non utilizzato |
| 51 | 40 | Relè della pompa dell’aria secondaria -J299- (BGU); Motore della pompa dell’aria secondaria -V101- |
| 51 | 50 | Modulo di controllo automatico del periodo di accensione -J179- (BJB) Candela di accensione 1 -Q10-; Candela di accensione 2 -Q11-; Candela di accensione 3 -Q12-; Candela di accensione 4 -Q13-. |
| 52 | – | Non utilizzato |
| 53 | 25 | Controllore della porta del conducente -J386-; Controllore della porta anteriore del passeggero -J387- |
| 54 | 50 | Controllore del ventilatore del radiatore -J293-; Ventilatore del radiatore -V7-; Ventilatore destro del liquido di raffreddamento -V35-; Interruttore termico del ventilatore del radiatore -F18-; Ventilatore del radiatore -V7- |
Posizione dei fusibili sul supporto fusibile C -SC-
| Numero | Amperaggi [A] | Descrizione |
| 1 | – | Non utilizzato |
| 2 | 5 | Unità di controllo del rilevatore del rimorchio -J345- |
| 3 | 5 | Interruttore di uscita del riscaldatore / calore -E16-; Trasmettitore ad alta pressione -G65-. |
| 4 | – | Non utilizzato |
| 5 | – | Non utilizzato |
| 6 | – | Non utilizzato |
| 7 | 5 | Regolatore del sedile del conducente riscaldato -E94-; Regolatore del sedile anteriore del passeggero riscaldato -E95-. |
| 8 | 5 | Elemento sinistro del riscaldatore dell’ugello del lavavetri -Z20- Elemento destro del riscaldatore dell’ugello del lavavetri -Z21- |
| 9 | 5 | Unità di controllo dell’airbag -J234-; Spia di avviso di disattivazione dell’airbag laterale del passeggero -K145-. |
| 10 | 5 | Unità di controllo dell’elettronica per il telefono cellulare -J412- |
| 11 | 10 | Controllore del servosterzo -J500- |
| 12 | – | Non utilizzato |
| 13 | – | Non utilizzato |
| 14 | 5 | Interruttore del sistema di controllo della trazione -E132-; Pulsante TCS e ESP -E256-; Unità di controllo ABS -J104-. |
| 15 | 10 | Interruttore della luce di retromarcia -F4-; Relè di funzionamento del riscaldatore ausiliario -J485- (da maggio 2004); Unità di controllo con display per il sistema radio e navigazione -J503- (equipaggiamento commerciale) T16 -; Collegamento per autodiagnosi (T16 / 1) |
| 16 | 5 | Interfaccia diagnostica del bus dati -J533- |
| 17 | 7.5 | Luce posteriore sinistra e luce posteriore antinebbia -M41- (modelli senza chiusura centralizzata) |
| 18 | – | Non utilizzato |
| 19 | – | Non utilizzato |
| 20 | – | Non utilizzato |
| 21 | – | Non utilizzato |
| 22 | 5 | Ricevitore remoto per il riscaldatore ausiliario -R149- |
| 23 | 10 | Interruttore delle luci di frenata -F-; Lampadina di frenata sinistra -M9-; Lampadina di frenata destra -M10-; Lampadina di alta frenata -M25-; Unità di controllo ABS -J104-. |
| 24 | 10 | Interruttore della luce -E1-; Unità di controllo del sistema di climatizzazione -J301-; Connettore a 16 pin -T16- (connettore di autodiagnosi T16 /16) |
| 25 | 30 | Unità di controllo del sedile del conducente riscaldato -J131-; Unità di controllo del sedile anteriore del passeggero riscaldato -J132-. |
| 26 | 10 | J… – Unità di controllo del motore |
| 27 | 15 | Motore del tergicristallo posteriore -V12- (da maggio 2004) |
| 28 | 5 20 | Interruttore della luce -E1- (modelli con chiusura centralizzata); Interruttore della luce antinebbia -E7- (modelli senza chiusura centralizzata); Interruttore della luce posteriore antinebbia -E18- (modelli senza chiusura centralizzata) |
| 29 | 15 | Motore del tergicristallo posteriore -V12- (fino ad aprile 2004) |
| 30 | 25 | Interruttore della luce -E1- (modelli senza chiusura centralizzata); Fusibile 37 sul supporto fusibile C -SC37-; Fusibile 38 sul supporto fusibile C -SC38- |
| 31 | 15 | Relè di funzionamento del riscaldatore ausiliario -J485- (fino ad aprile 2004) |
| 32 | 15 | Pompa del lavavetri -V5- |
| 33 | – | Non utilizzato |
| 34 | – | Non utilizzato |
| 35 | 40 | Ventilatore dell’aria fresca -V2- Relè di funzionamento del riscaldatore ausiliario -J485- |
| 36 | – | Non utilizzato |
| 37 | 15 | Lampadina del faro anabbagliante destro -M31- (modelli senza chiusura centralizzata) |
| 38 | 15 | Lampadina del faro anabbagliante sinistro -M29- (solo modelli senza chiusura centralizzata) |
| 39 | – | Non utilizzato |
| 40 | 20 | Unità di controllo del rilevatore del rimorchio -J345- |
| 41 | 20 | Presa del rimorchio -U10- |
| 42 | 15 30 | Presa 12 V -U5- (vicino alla leva del freno a mano) Presa 12 V 2 -U18- (bagagliaio sinistro) |
| 43 | 15 | Pompa del carburante elettrica 2 relè -J49- (BCA, BGU); Relè della pompa del carburante -J17- (BDJ, BJB); Pompa di pressione del sistema carburante -G6- |
| 44 | 5 | Sensore di monitoraggio interno -G273-; Trasmettitore di inclinazione del veicolo -G384-; Segnale acustico -H12- |
| 45 | 5 | Unità di controllo della selezione dell’antenna -J515- |
| 46 | 7.5 | Unità di controllo dell’alimentazione -J519- (Illuminazione interna) |
| 47 | 25 30 | Accendisigari -U1- accendisigari posteriore -U9- |
| 48 | 20 | Relè del sistema dei lavavetri dei fari -J39-; Pompa del sistema dei lavavetri dei fari -V11-; |
| 49 | 10 | Controllore della porta del conducente -J386-; Controllore della porta anteriore del passeggero -J387- |
| 50 | – | Non utilizzato |
| 51 | – | Non utilizzato |
| 52 | 25 | Relè del ventilatore dell’aria fresca -J13-; Unità di controllo dell’alimentazione -J519-. |
| 53 | 25 | Unità centrale di controllo del sistema comfort -J393- |
| 54 | – | Non utilizzato |
| 55 | – | Non utilizzato |
| 56 | – | Non utilizzato |
| 57 | – | Non utilizzato |
| 58 | – | Non utilizzato |
Volkswagen Caddy – schema del fusibile
Anno di produzione: 2005, 2006, 2007, 2008, 2009.
Fusibile accendisigari (presa di alimentazione) nel Volkswagen Caddy è il fusibile 47 nel quadro fusibili del vano motore.
Posizione
- Fusibili sul supporto fusibile A -SA- (sul quadro elettronico, a sinistra nel vano motore)
- Fusibili sul supporto fusibile B -SB- (a sinistra nel vano motore)
- Fusibili sul supporto fusibile C -SC- (sotto il pannello strumenti sinistro)
Posizione del supporto fusibile A (A -SA-)
Schema del fusibile – posizione di montaggio del supporto fusibile A (A -SA-)
VW Caddy – fusibili – descrizione
| Numero | Amperaggi [A] | Descrizione |
| 1 | 150 | Alternatore -C- 90A / 110A |
| 1 | 200 | Alternatore -C- 140A |
| 2 | 80 | Modulo di controllo servosterzo -J500-;
Motore elettromeccanico servosterzo -V187-; |
| 3 | 50 | Controllore ventilatore radiatore -J293- ;
Ventilatore radiatore -V7-; Ventilatore liquido di raffreddamento destro -V35-; Interruttore termico ventilatore radiatore -F18-; Ventilatore radiatore -V7-. |
| 3 | 80 | Unità di controllo ventilatore radiatore -J293-1 ) |
| 4 | 50 2) 80 3) |
Unità di controllo alimentazione -J519- 2);
Relè di sgancio contatto X -J59- 2); Fusibile 7 sul supporto fusibile -SC7-; Fusibile 8 sul supporto fusibile -SC8-; Fusibile 28 sul supporto fusibile -SC28- a -SC33-. |
| 5 | 100 | Non utilizzato (da maggio 2005 a novembre 2006);
Fusibili sul supporto fusibile C -SC- (da novembre 2006); Fusibile 20 sul supporto fusibile -SC20- a -SC24-; Fusibile 42 sul supporto fusibile -SC42- a -SC52- (fino ad aprile 2009); Fusibile 42 sul supporto fusibile -SC42- a -SC53- (da maggio 2009). |
| 6 | 100 | Fusibili sul supporto fusibile C -SC- (da maggio 2005 a novembre 2006);
Fusibile 20 sul supporto fusibile -SC20- a -SC24-; Fusibile 42 sul supporto fusibile -SC42- a -SC52-; Non utilizzato (da novembre 2006); Relè alta potenza -J360- (da settembre 2007); Elemento ausiliario riscaldatore aria -Z35-. |
| 6 6) | 50 | Relè bassa potenza -J359- 4);
Elemento ausiliario riscaldatore aria -Z35-. |
| 7 | 50 | Fusibili sul supporto fusibile C -SC-;
Fusibile 39 sul supporto fusibile -SC39- a -SC41- 5). |
| 7 6) | 100 | Relè alta potenza -J360- 5);
Elemento ausiliario riscaldatore aria -Z35-. |
| 1) Solo modelli con ventilatore ad alta capacità 2) Solo modelli con chiusura centralizzata 3) Solo modelli senza chiusura centralizzata 4) Solo modelli con attacco rimorchio 5) Solo modelli con riscaldatore ausiliario (PTC) 6) da maggio 2008 |
||
Posizione del supporto fusibile alto E-box (B -SB-)
| Numero | Amperaggi [A] | Descrizione |
| 1 | – | Non utilizzato |
| 2 | 15 5 1) |
Modulo di controllo elettronica colonna sterzo -J527-;
Non utilizzato (da maggio 2008). |
| 3 | 5 | Unità di controllo alimentazione -J519- |
| 4 | 30 | Modulo di controllo ABS -J104- |
| 5 | 15 | Unità meccatronica per cambio a doppia frizione -J743- |
| 6 | 5 | Unità di controllo nel pannello strumenti -J285-;
Modulo di controllo elettronica colonna sterzo -J527- (da maggio 2008). |
| 7 | 40 | Non utilizzato (fino a maggio 2008);
Terminale 15 relè tensione alimentazione 2 -J681- (da maggio 2008). |
| 8 | 15 | Modulo di controllo con display per sistema radio e navigazione -J503-;
Radio -R-. |
| 9 | 10 5 1) |
Modulo di controllo elettronica gestione telefono cellulare -J412- |
| 10 | 10 | Relè alimentazione corrente Motronic -J271- (BUD, BSX);
Terminale 30 relè tensione alimentazione -J317- (BDJ, BST, BLS, BSU, BJB, BCA, BMM); Modulo di controllo Motronic -J220- (BCA); Modulo di controllo motore -J623- (BSX, BUD). |
| 11 | 20 | Unità di controllo ausiliaria riscaldatore -J364- |
| 12 | 5 | Interfaccia diagnostica bus dati -J533- |
| 13 | 25 15 1) |
Modulo di controllo motore -J623- (BSX, BUD);
Modulo di controllo Simos -J361- (BGU, BSE, BSF). |
| 13 | 30 | Modulo di controllo sistema di iniezione diretta di gasolio -J248- (BDJ, BLS, BJB, BST, BSU, BMM);
Modulo di controllo Motronic -J220- (BCA). |
| 14 | 20 | Bobina di accensione 1 con stadio di uscita -N70- (BCA, BSX, BUD);
Bobina di accensione 2 con stadio di uscita -N127- (BCA, BSX, BUD); Bobina di accensione 3 con stadio di uscita -N291- (BCA, BSX, BUD); Bobina di accensione 4 con stadio di uscita -N292- (BCA, BSX, BUD); Trasformatore di accensione -N152- (BGU, BSE, BSF, BSX). |
| 15 | 5 | Relè pompa carburante -J17- (BDJ, BST, BLS, BSU, BJB, BMM);
Relè candelette -J52- (BDJ, BST); Modulo di controllo automatico periodo accensione -J179- (BLS, BSU, BJB, BMM). |
| 15 | 10 | Relè disattivazione pompa carburante -J333- (BSX);
Iniettore cilindro 1 -N30- (BUD); Iniettore cilindro 2 -N31- (BUD); Iniettore cilindro 3 -N32- (BUD); Iniettore cilindro 4 -N33- (BUD); Iniettore a gas 1 -N366- (BSX); Iniettore a gas 2 -N367- (BSX); Iniettore a gas 3 -N368- (BSX); Iniettore a gas 4 -N369- (BSX). |
| 16 | 30 | Modulo di controllo ABS -J104- |
| 17 | 20 | Unità di controllo alimentazione -J519-;
Relè segnale acustico -J413-; Clacson ad alta tonalità -H2-; Clacson a bassa tonalità -H7-. |
| 18 | 30 | Unità di controllo speciale veicolo -J608- |
| 19 | 30 | Motore tergicristallo anteriore -V- |
| 20 | 40 | Candeletta 3 -Q12- (BDJ, BST);
Candeletta 4 -Q13- (BDJ, BST). |
| 21 | 10 | Riscaldatore con sonda lambda -Z19- (BLS, BMM) |
| 21 | 15 | Riscaldatore sonda lambda -Z19- (BGU, BSE, BSF, BCA, BSX, BUD);
Riscaldatore sonda lambda 1 post catalizzatore -Z29- (BGU, BSE, BSF, BCA, BSX, BUD). |
| 22 | 5 | Interruttore pedale freno -F47- (fino a maggio 2006);
Trasmettitore posizione frizione -G476-. |
| 23 | 5 | Relè pompa aria secondaria -J299- (BGU, BSE);
Valvola ricircolo gas di scarico -N18- (BDJ, BST). |
| 23 | 10 | Valvola ricircolo gas di scarico -N18- (BJB, BSU);
Valvola elettromagnetica regolazione pressione sovralimentazione -N75- (BJB, BLS, BSU, BMM); Valvola commutazione radiatore ricircolo gas di scarico -N345- (BJB, BLS, BSU, BMM) Chiusura serbatoio- valvola di chiusura 1 -N361- (BSX); Valvola di chiusura serbatoio 2 -N362- (BSX); Valvola di chiusura serbatoio 3 -N363- (BSX); Valvola alta pressione alimentazione gas -N372- (BSX); Chiusura serbatoio valvola 4 -N429- (BSX). |
| 24 | 10 | Valvola ricircolo gas di scarico -N18- (BCA);
Iniettore cilindro 1 -N30- (BSX); Iniettore cilindro 2 -N31- (BSX); Iniettore cilindro 3 -N32- (BSX); Iniettore cilindro 4 -N33- (BSX); Elettrovalvola filtro carbone attivo valvola 1 -N80- (BCA, BGU, BSE, BSF, BUD); Valvola commutazione collettore di aspirazione variabile -N156- (BGU, BSE, BSF); Motore flap collettore di aspirazione -V157- (BDJ, BST); Controllore ventilatore radiatore -J293-; Resistore protettivo -N235-. |
| 25 | 40 | Unità di controllo alimentazione -J519-, faro destro |
| 26 | 40 | Unità di controllo alimentazione -J519-, faro sinistro |
| 27 | 40 | Relè pompa aria secondaria -J299- (BGU, BSE);
Motore pompa aria secondaria -V101-; Candeletta 1 -Q10- (BDJ, BST); Candeletta 2 -Q11- (BDJ, BST). |
| 27 | 50 | Modulo di controllo automatico periodo accensione -J179- (BJB, BLS, BSU, BMM);
Candeletta 1 -Q10-; Candeletta 2 -Q11-; Candeletta 3 -Q12-; Candeletta 4 -Q13-. |
| 28 | 40 | Relè tensione alimentazione terminale 15 2 -J681- |
| 29 | 30 | Controllore porta conducente -J386- (solo modelli con alzacristalli elettrici);
Controllore porta passeggero anteriore -J387- (solo modelli con alzacristalli elettrici). |
| 30 | 30 | Fusibili sul supporto fusibile C -SC- (veicoli speciali);
Fusibile 18 sul supporto fusibile -SC18-; Fusibile 19 sul supporto fusibile -SC19-; Fusibile 36 sul supporto fusibile -SC36-; Fusibile 53 sul supporto fusibile -SC53- a -SC56-. |
| 30 | 50 | Relè bassa potenza -J358- (da settembre 2007);
Elemento ausiliario riscaldatore aria -Z35-. |
| 1) da maggio 2007 | ||
Posizione dei fusibili sul supporto fusibile C -SC- (maggio 2005 – maggio 2007)
| Numero | Amperaggi [A] | Descrizione |
| 1 | – 10 |
Non utilizzato (fino a maggio 2006);
Connettore 10 poli -T10c- (da novembre 2006; solo per modelli con interfaccia elettrica). |
| 1 | 10 15 1) |
Interruttore radio bidirezionale -E72- (riguarda solo veicoli speciali);
Motore continua a funzionare senza pulsante chiave -E489- (riguarda solo veicoli speciali); Unità di controllo speciale veicolo -J608- (fino a novembre 2006; riguarda solo veicoli speciali); Connettore 4 poli -T4g- (riguarda solo veicoli speciali). |
| 2 | 5 | Relè pompa carburante -J17- (BCA, BGU, BSE, BSF, BUD, BSX);
Relè tensione alimentazione terminale 15 -J329- (BGU, BSE, BSF, BUD, BSX); Interfaccia diagnostica bus dati -J533-; Unità di controllo motore -J623 -. |
| 3 | 5 | Regolatore zoccolo fari -E102-
Motore controllore zoccolo faro sinistro -V48- Motore controllore zoccolo faro destro -V49- Interruttore sistema controllo trazione -E132- (da novembre 2006); Pulsante TCS e ESP -E256- (da novembre 2006); Leva cambio – E313- (da novembre 2006; solo modelli con cambio a cambiamento diretto); Interruttore luci freno -F- (da novembre 2006); Controllore ABS -J104- (da novembre 2006); Controllore rilevatore rimorchio -J345- (da novembre 2006); Unità di controllo servosterzo -J500- (da novembre 2006; solo modelli con servosterzo); Unità di controllo sensori leva cambio -J587- (da novembre 2006; solo modelli con cambio diretto); Unità meccatronica per cambio a doppia frizione -J743- (da novembre 2006; solo modelli con cambio diretto). |
| 4 | 5 | Unità di controllo elettronica gestione telefono cellulare -J412- (solo modelli con telefono) |
| 5 | 15 | Misuratore massa aria -G70- (BLS, BSU, BJB, BDJ, BST);
Elemento riscaldante sfiato scatola motore -N79- (BCA, BGU, BSE, BSF, BUD, BLS, BSU, BJB); Interruttore luce retromarcia -F4- (da novembre 2006); Relè funzionamento riscaldatore ausiliario -J485- (da novembre 2006; solo modelli con riscaldatore ausiliario liquido); Connettore 16 poli -T16- (da novembre 2006; connessione per autodiagnosi). |
| 5 | 10 | Elemento riscaldante sfiato scatola motore -N79- (BSX);
Valvola elettromagnetica sistema filtro carbone attivo 1 -N80- (BSX); Connettore 16 poli -T16- (da novembre 2006; connettore autodiagnostico); Interruttore luce retromarcia -F4- (da novembre 2006); Relè funzionamento riscaldatore ausiliario -J485- (da novembre 2006; solo modelli con riscaldatore ausiliario liquido). |
| 6 | 5 | Unità di controllo airbag -J234-;
Lampada di avviso disattivazione airbag laterale passeggero -K145-. |
| 7 | 5 | Interruttore uscita riscaldatore/calore -E16- (solo modelli con riscaldamento sedile e senza chiusura centralizzata);
Controllore sistema climatizzazione -J301- (solo modelli con riscaldamento sedile e senza chiusura centralizzata); Non utilizzato (da novembre 2006). |
| 8 | 5 | Elemento riscaldante spruzzatore -Z20- (solo modelli senza chiusura centralizzata);
Elemento riscaldante spruzzatore -Z21- (solo modelli senza chiusura centralizzata); Non utilizzato (da novembre 2006). |
| 9 | 10 | Controllore servosterzo -J500- (solo modelli con servosterzo);
Non utilizzato (da novembre 2006). |
| 10 | 10 | Interruttore luce retromarcia -F4-;
Relè funzionamento riscaldatore ausiliario -J485- (solo modelli con riscaldatore ausiliario liquido); Connettore 16 poli -T16- (connettore autodiagnostico); Non utilizzato (da novembre 2006). |
| 11 | – | Non utilizzato (riguarda fino a maggio 2006) |
| 11 | 10 | Connettore 2 poli -T2ab- (riguarda solo veicoli speciali, utilizzato da giugno 2006) |
| 12 | – | Non utilizzato (riguarda fino a maggio 2006) |
| 12 | 5 | Interruttore luci interne (taxi) -E115- (solo taxi);
Interruttore segnali taxi -E138- (solo taxi); Pulsante sistema vivavoce -E487- (solo taxi); Contatore taxi -G41- (solo taxi). |
| 12 | 10 | Connettore 2 poli -T2ac- (riguarda solo veicoli speciali);
Connettore 28 poli -T28a- (riguarda solo veicoli speciali). |
| 13 | 5 | Unità di controllo rilevatore rimorchio -J345- (solo modelli con supporto rimorchio e senza chiusura centralizzata);
Non utilizzato (da novembre 2006). |
| 14 | 5 | Interruttore sistema controllo trazione -E132-;
Pulsante TCS e ESP -E256-; Controllore ABS -J104-; Interruttore luci freno -F- (in vigore da giugno 2006) |
| 15 | 5 | Leva cambio -E313- (solo modelli con cambio diretto);
Unità di controllo sensori leva cambio -J587- (solo modelli con cambio diretto); Unità meccatronica per cambio a doppia frizione -J743- (solo modelli con cambio diretto); Non utilizzato (da novembre 2006). |
| 16 | 5 | Interruttore uscita riscaldatore / calore -E16- (solo modelli senza sistema di climatizzazione);
Sensore alta pressione -G65- (solo modelli con sistema di climatizzazione); Sensore livello olio e temperatura olio -G266- (solo per modelli con visualizzazione flessibile intervalli di manutenzione); Controllo unità nel pannello strumenti -J285-. |
| 17 | 7.5 | Luce posteriore sinistra e lampadina luce posteriore antinebbia -M41- (modelli senza chiusura centralizzata);
Interruttore contatto luce posteriore antinebbia -F216- (solo modelli con rimorchio e senza chiusura centralizzata). |
| 18 | 5 | Non utilizzato (riguarda fino a maggio 2006);
Telecomando allarmi taxi, unità di controllo -J601- (solo taxi, utilizzato da giugno 2006); Connettore 10 poli -T10c- (solo per modelli con interfaccia elettrica) (da novembre 2006). |
| 19 | 5 | Non utilizzato (fino a maggio 2006);
Connettore 10 poli -T10c- (solo per modelli senza interfaccia elettrica, utilizzato da giugno 2006). |
| 19 | 10 | Taxista -G41- (solo taxi, in vigore da giugno 2006);
Radio bidirezionale -R8- (solo taxi, utilizzato da giugno 2006). |
| 20 | 5 | Unità di controllo automatica cambio -J217- |
| 20 | 10 | Connettore 10 poli -T10c- (da novembre 2006; solo per modelli con interfaccia elettrica) |
| 21 | 5 10 1) |
Leva cambio -E313- (solo modelli con cambio diretto);
Controllore sensori leva cambio -J587- (solo modelli con cambio diretto); Interruttore Tiptronic -F189- (da novembre 2006; solo modelli con cambio diretto); Cambio automatico -J217- (da novembre 2006); Connettore 16 poli -T16- (da novembre 2006; connessione autodiagnosi); Interruttore luce -E1- (da novembre 2006); Interruttore riscaldatore/uscita calore -E16- (da novembre 2006); Climatizzazione unità di controllo sistema -J301- (da novembre 2006); Ricevitore telecomando per riscaldatore ausiliario liquido -R149- (da novembre 2006; solo modelli con ricevitore telecomando per riscaldatore ausiliario liquido). |
| 22 | 5 | Ricevitore telecomando per riscaldatore ausiliario liquido -R149- (solo modelli con ricevitore telecomando per riscaldatore ausiliario liquido);
Non utilizzato (da novembre 2006). |
| 23 | 10 | Interruttore luci freno -F- (utilizzato fino a maggio 2006) |
| 23 | 10 | Connettore 3 poli -T3r- (riguarda solo veicoli speciali, utilizzato da giugno 2006) |
| 24 | 10 5 1) |
Interruttore luce -E1- (fino a novembre 2006);
Interruttore riscaldamento/potenza calore -E16- (fino a novembre 2006); Unità di controllo sistema climatizzazione -J301- (fino a novembre 2006); Connettore 16 poli -T16- (fino a novembre 2006; connessione diagnostica); Sensore monitoraggio interno -G273- (da novembre 2006); Trasmettitore inclinazione veicolo -G384- (da novembre 2006); Segnale acustico -H12- (da novembre 2006). |
| 25 | – | Non utilizzato |
| 26 | 20 | Iniettore, cilindro 1 -N30- (BCA, BGU, BSE, BSF, BUD);
Iniettore, cilindro 2 -N31- (BCA, BGU, BSE, BSF, BUD); Iniettore, cilindro 3 -N32- (BCA, BGU, BSE, BSF, BUD); Iniettore, cilindro 4 -N33- (BCA, BGU, BSE, BSF, BUD). |
| 27 | 20 | Non utilizzato (fino a novembre 2006);
Controllore cambio automatico -J217-, sotto il tappeto vano ruota anteriore sinistra (da novembre 2006). |
| 28 | 5 | Interruttore luce -E1- (modelli con chiusura centralizzata) |
| 28 | 20 | Interruttore luci posteriori antinebbia -E18- (da novembre 2006; solo modelli senza chiusura centralizzata) |
| 29 | 15 | Motore tergicristallo posteriore -V12- (solo modelli con tergicristallo posteriore) |
| 30 | 5 | Interruttore uscita riscaldatore / calore -E16- (solo modelli con riscaldamento sedile e chiusura centralizzata);
Unità di controllo sistema climatizzazione -J301- (solo modelli con riscaldamento sedile e chiusura centralizzata). |
| 30 | 25 | Interruttore luce -E1- (solo modelli senza chiusura centralizzata) |
| 31 | 15 | Unità di controllo alimentazione -J519- |
| 32 | 5 | Elemento riscaldante spruzzatore sinistro -Z20- (solo modelli con chiusura centralizzata);
Elemento riscaldante spruzzatore destro -Z21- (solo modelli con chiusura centralizzata). |
| 33 | 40 | Interruttore uscita riscaldatore/calore -E16-;
Unità di controllo sistema climatizzazione -J301-; Relè funzionamento riscaldatore ausiliario -J485- (solo modelli senza riscaldatore ausiliario liquido). |
| 34 | – | Non utilizzato |
| 35 | – | Non utilizzato |
| 36 | – | Non utilizzato (riguarda fino a maggio 2006) |
| 36 | 20 | Connettore 10 poli -T10ai- (riguarda solo veicoli speciali, utilizzato da giugno 2006) |
| 37 | 15 | Lampadina luce anabbagliante destro -M31- (modelli senza chiusura centralizzata) |
| 38 | 15 | Lampadina luce anabbagliante sinistro -M29- (solo modelli senza chiusura centralizzata) |
| 38 | 10 | Luce fluorescente posteriore tetto alto -W41- (riguarda solo veicoli speciali, utilizzato da giugno 2006);
Luce fluorescente centrale tetto alto -W42- (riguarda solo veicoli speciali, utilizzato da giugno 2006). |
| 39 | – | Non utilizzato |
| 40 | 20 | Unità di controllo rilevatore rimorchio -J345- |
| 41 | 20 | Presa rimorchio -U10- |
| 42 | 15 | Presa 12 V -U5- (senza presa 12 V, nel bagagliaio) |
| 42 | 30 | Presa 12 V -U5- (vicino leva freno a mano);
Presa 12 V 2 -U18- (bagagliaio sinistro). |
| 43 | 15 | Pompa elettrica carburante 2 relè -J49- (BCA, BGU, BSE, BSF, BUD, BSX);
Relè pompa carburante -J17- (BDJ, BJB, BLS, BSU, BJB, BSE, BSF, BUD, BSX). |
| 44 | 5 | Sensore monitoraggio interno -G273-;
Trasmettitore inclinazione veicolo -G384-; Segnale acustico -H12-; Non utilizzato (da novembre 2006). |
| 45 | 5 | Unità di controllo selezione antenna -J515- (utilizzato fino a maggio 2006) |
| 45 | 20 | Relè sistema spruzzatori fari -J39- (da novembre 2006; solo modelli con sistema spruzzatori fari);
Pompa sistema spruzzatori fari -V11- (da novembre 2006; solo modelli con sistema spruzzatori fari). |
| 45 | 30 | Connettore 10 poli -T10ai- (riguarda solo veicoli speciali, utilizzato da giugno 2006) |
| 46 | 7.5 | Unità di controllo alimentazione -J519- (Illuminazione interna) |
| 47 | 25 | Accendino -U1- |
| 48 | 20 | Relè sistema spruzzatori fari -J39- (fino a novembre 2006);
Pompa sistema spruzzatori fari -V11- (fino a novembre 2006). |
| 48 | 30 | Unità di controllo riscaldata sedili anteriori -J774- (da novembre 2006; solo modelli con riscaldatore ausiliario laterale) |
| 49 | 10 | Controllore porta conducente -J386- (solo modelli con chiusura centralizzata);
Controllore porte anteriori passeggero -J387- (solo modelli con chiusura centralizzata). |
| 50 | 25 | Unità centrale di controllo sistema comfort -J393- |
| 51 | 30 | Unità di controllo riscaldata sedile conducente -J131- (fino a novembre 2006);
Unità di controllo riscaldata sedile passeggero anteriore -J132- (fino a novembre 2006); Unità di controllo riscaldata sedili anteriori -J774-. |
| 52 | 25 | Relè ventilatore aria fresca -J13- (solo modelli con riscaldatore ausiliario);
Unità di controllo alimentazione a bordo -J519-; Vetro posteriore riscaldato -Z1-. |
| 53 | – | Non utilizzato |
| 54 | – | Non utilizzato |
| 55 | – | Non utilizzato |
| 56 | – | Non utilizzato |
| 57 | 5 | Non utilizzato (fino a maggio 2006);
Memoria dati incidenti -J754- (riguarda solo veicoli speciali, in vigore da giugno 2006); Connettore 10 poli -T10c- (da novembre 2006; solo per modelli con interfaccia elettrica). |
| 58 | 10 | Non utilizzato (fino a maggio 2006);
Connettore 4 poli -T4g- (riguarda solo veicoli speciali, utilizzato da giugno 2006). |
| 1) da novembre 2006 | ||
Posizione dei fusibili sul supporto fusibile C -SC- (maggio 2007 – maggio 2009)
<tr
| Numero | Amperaggi [A] | Descrizione |
| 1 | – | Non utilizzato |
| 2 | – | Non utilizzato |
| 3 | – | Non utilizzato |
| 4 | – | Non utilizzato |
Volkswagen Caddy (2008-2010) – schema dei fusibili
Anno di produzione: 2008, 2009, 2010.
Fusibile accendisigari (presa di alimentazione) nel Volkswagen Caddy è il fusibile 47 nella scatola dei fusibili del vano motore.
Posizione
- Fusibili sul supporto fusibile A -SA- (nella scatola dell’elettronica, sul lato sinistro del vano motore)
- Fusibili sul supporto fusibile B -SB- (sul lato sinistro del vano motore)
- Fusibili sul supporto fusibile C -SC- (sotto il pannello strumenti sinistro)
Posizione del supporto fusibile A (A -SA-)
| Numero | Amperaggi [A] | Descrizione |
| 1 | 150 | Alternatore -C- 90A / 110A |
| 1 | 200 | Alternatore -C- 140A |
| 2 | 80 | Modulo di controllo servosterzo -J500-;
Motore elettromeccanico servosterzo -V187-. |
| 3 | 50 | Controllore ventilatore radiatore -J293-;
Ventilatore radiatore -V7-; Ventilatore liquido di raffreddamento destro -V35-; Interruttore termico ventilatore radiatore -F18-; Ventilatore radiatore -V7-. |
| 4 | 50 2) 80 3) |
Unità di controllo alimentazione -J519- 2)
Relè di rilascio contatto X -J59- 2) Fusibile 7 sul supporto fusibile -SC7- Fusibile 8 sul supporto fusibile -SC8- Fusibile 28 sul supporto fusibile -SC28- a -SC33- |
| 5 | 100 | Fusibili sul supporto fusibile C -SC-
Fusibile 20 sul supporto fusibile -SC20- a -SC24- Fusibile 42 sul supporto fusibile -SC42- a -SC52- |
| 6 | 40 | Relè bassa potenza termica -J359- 4)
Elemento aggiuntivo riscaldatore aria -Z35- |
| 7 | 80 | Relè alta potenza termica -J360- 4 )
Elemento riscaldante aria ausiliaria -Z35- |
| 1) Solo modelli con ventilatore radiatore senza scatti 2) Solo modelli con chiusura centralizzata 3) Solo modelli senza chiusura centralizzata 4) Solo modelli con riscaldatore aria aggiuntivo (PTC) |
||
Posizione del supporto fusibile alto E-box (B -SB-)
| Numero | Amperaggi [A] | Descrizione |
| 1 | – | Non utilizzato |
| 2 | – | Non utilizzato |
| 3 | 5 | Unità di controllo alimentazione -J519- |
| 4 | 30 | Modulo di controllo ABS -J104- |
| 5 | 15 | Unità meccatronica per cambio a doppia frizione -J743- |
| 6 | – | Non utilizzato |
| 7 | 40 | Relè tensione alimentazione contatto 15 2 -J681- |
| 8 | 15 | Modulo di controllo con display per sistema radio e navigazione -J503-
Radio -R- |
| 9 | 5 | Modulo di controllo elettronica gestione telefono cellulare -J412-
Non utilizzato (da maggio 2009) |
| 10 | 10 | Relè alimentazione corrente Motronic -J271- (BUD, BSX)
Term. 30 relè tensione alimentazione -J317- (BDJ, BST, BLS, BMM, BSU, BJB) Modulo di controllo motore -J623- (BSX, BUD) |
| 11 | 20 | Unità di controllo ausiliaria riscaldatore -J364- |
| 12 | 5 | Interfaccia diagnostica bus dati -J533-
Non utilizzato (da maggio 2009) |
| 13 | 15 | Modulo di controllo motore -J623- (BSX, BUD)
Modulo di controllo Simos -J361- (BSE, BSF) |
| 13 | 30 | Modulo di controllo sistema di iniezione diretta di gasolio -J248- (BDJ, BJB, BLS, BMM, BST, BSU) |
| 14 | 20 | Bobina di accensione 1 con stadio di uscita -N70- (BSX, BUD);
Bobina di accensione 2 con stadio di uscita -N127- (BSX, BUD); Bobina di accensione 3 con stadio di uscita -N291- (BSX, BUD); Bobina di accensione 4 con stadio di uscita -N292 – (BSX, BUD); Trasformatore di accensione -N152- (BSE, BSF, BSX). |
| 15 | 5 | Relè pompa carburante -J17- (BDJ, BJB, BLS, BMM, BST, BSU);
Relè candelette -J52- (BDJ, BST); Modulo di controllo automatico periodo accensione -J179- (BJB, BLS, BMM, BSU). |
| 15 | 10 | Relè disattivazione pompa carburante -J333- (BSX)
Iniettore cilindro 1 -N30- (BUD) Iniettore cilindro 2 -N31- (BUD) Iniettore cilindro 3 -N32- (BUD) Iniettore cilindro 4 -N33- (BUD) Iniettore gas 1 -N366- (BSX) Iniettore gas 2 -N367- (BSX) Iniettore gas 3 -N368- (BSX) Iniettore gas 4 -N369- (BSX) |
| 16 | 30 | Unità di controllo alimentazione -J519-, faro destro |
| 17 | – | Non utilizzato |
| 18 | 30 | Unità di controllo speciale veicolo -J608- |
| 19 | 30 | Motore tergicristallo anteriore -V- |
| 20 | 40 | Candeletta 3 -Q12- (BDJ, BST);
Candeletta 4 -Q13- (BDJ, BST). |
| 20 | 10 | Valvola di chiusura serbatoio 1 -N361- (BSX) (da maggio 2009);
Valvola di chiusura serbatoio 2 -N362- (BSX) (da maggio 2009); Valvola di chiusura serbatoio 3 -N363- (BSX) (da maggio 2009 ); Valvola di chiusura serbatoio 4 -N429- (BSX) (da maggio 2009); Valvola di chiusura serbatoio 5 -N430- (BSX) (da maggio 2009). |
| 21 | 10 | Riscaldatore con sonda lambda -Z19- (BLS, BMM) |
| 21 | 15 | Riscaldatore sonda lambda -Z19- (BSE, BSF, BSX, BUD);
Riscaldatore sonda lambda 1 dopo catalizzatore -Z29- (BSE, BSF, BSX, BUD). |
| 22 | 5 | Trasmettitore posizione frizione -G476- |
| 23 | 5 | Relè pompa aria secondaria -J299- (BSE);
Valvola ricircolo gas di scarico -N18- (BDJ, BST). |
| 23 | 10 | Valvola ricircolo gas di scarico -N18- (BJB, BSU);
Elettrovalvola regolazione pressione sovralimentazione -N75- (BJB, BLS, BMM, BSU); Valvola commutazione radiatore ricircolo gas di scarico -N345- (BJB, BLS, BMM, BSU); Chiusura serbatoio- valvola di chiusura 1 -N361- (BSX) (fino a maggio 2009); Valvola di chiusura serbatoio 2 -N362- (BSX) (fino a maggio 2009); Valvola di chiusura serbatoio 3 -N363- (BSX) (fino a maggio 2009); Alta- valvola di pressione per funzionamento a gas -N372- (BSX); Valvola di chiusura serbatoio 4 -N429- (BSX) (fino a maggio 2009). |
| 24 | 10 | Iniettore cilindro 1 -N30- (BSX);
Iniettore cilindro 2 -N31- (BSX); Iniettore cilindro 3 -N32- (BSX); Iniettore cilindro 4 -N33- (BSX); Elettrovalvola filtro carbone 1 -N80- (BSE, BSF, BUD); Valvola variabile commutazione collettore di aspirazione -N156- (BSE, BSF); Motore flap collettore di aspirazione -V157- (BDJ, BST); Controllore ventilatore radiatore -J293-; Resistore protettivo -N235-. |
| 25 | 40 | Modulo di controllo ABS -J104- |
| 26 | 40 | Unità di controllo alimentazione -J519-, faro sinistro |
| 27 | 40 | Relè pompa aria secondaria -J299- (BSE);
Motore pompa aria secondaria -V101-; Candeletta 1 -Q10- (BDJ, BST); Candeletta 2 -Q11- (BDJ, BST). |
| 27 | 50 | Modulo di controllo automatico periodo accensione -J179- (BJB, BLS, BMM, BSU);
Candeletta 1 -Q10-; Candeletta 2 -Q11-; Candeletta 3 -Q12-; Candeletta 4 -Q13-. |
| 28 | – | Non utilizzato |
| 29 | 30 | Fusibili sul supporto fusibile C -SC- (veicoli speciali);
Fusibile 18 sul supporto fusibile -SC18-; Fusibile 19 sul supporto fusibile -SC19-; Fusibile 35 sul supporto fusibile -SC35- a -SC39-; Fusibile 57 sul supporto fusibile -SC57-; Fusibile 58 sul supporto fusibile -SC58-. |
| 30 | 50 | Fusibili sul supporto fusibile C -SC- (solo con gancio rimorchio) (fino a maggio 2009 r.);
Fusibile 39 sul supporto fusibile -SC39- a -SC41-; Fusibili sul supporto fusibile C -SC- (solo con gancio rimorchio) (da maggio 2009 r.); Fusibile 40 sul supporto fusibile -SC40- a -SC42-. |
Posizione dei fusibili sul supporto fusibile C -SC-
| Numero | Amperaggi [A] | Descrizione |
| 1 | – | Non utilizzato |
| 2 | – | Non utilizzato |
| 3 | – | Non utilizzato |
| 4 | – | Non utilizzato |
| 5 | – | Non utilizzato |
| 6 | – | Non utilizzato |
| 7 | – | Non utilizzato |
| 8 | – | Non utilizzato |
| 9 | 10 | Connettore 4 poli -T4g- (riguarda solo veicoli speciali);
Connettore 10 poli -T10c- (solo per modelli con interfaccia elettrica). |
| 10 | 5 | Relè pompa carburante -J17- (BSE, BSF, BUD, BSX);
Relè tensione alimentazione contatto 15 -J329- (BSE, BSF); Interfaccia diagnostica bus dati -J533-; Unità di controllo motore -J623-. |
| 11 | 5 | Unità di controllo assistenza parcheggio -J446- (solo modelli con assistenza parcheggio) |
| 12 | 5 | Contachilometri taxi -G41- (solo taxi);
Contachilometri taxi speculare -G511- (solo taxi). |
| 12 | 10 | Connettore 2 poli -T2ac- (riguarda solo veicoli speciali);
Connettore 28 poli -T28a- (riguarda solo veicoli speciali). |
| 13 | 5 | Regolatore portata fari -E102-;
Motore controllo portata faro sinistro -V48-; Motore controllo portata faro destro -V49-; Interruttore sistema controllo trazione -E132-; Pulsante TCS e ESP -E256-; Leva cambio -E313- (solo modelli con cambio diretto); Interruttore luci freno -F-; Relè luci freno -J111- (solo modelli senza chiusura centralizzata); Controllore ABS -J104-; Controllore rilevatore rimorchio -J345-; Controllore servosterzo -J500- (solo modelli con servosterzo); Controllo sensori leva cambio unità -J587- (solo modelli con cambio diretto); Unità meccatronica per cambio a doppia frizione -J743- (solo modelli con cambio diretto); Unità di controllo trazione integrale -J492-. |
| 14 | 5 | Misuratore massa aria -G70- (BLS, BSU, BJB, BDJ, BST, BMM, CHWA);
Elemento riscaldante sfiato coppa motore -N79- (BSE, BSF, BLS, BSU, BJB, BSX, BMM, CHWA); Interruttore luce retromarcia – 4-; Contatto ausiliario riscaldatore -J485- (solo in modelli con riscaldatore ausiliario liquido); Valvola elettromagnetica con carbone attivato, sistema filtrante 1 -N80- (BSX) 16 pin -T16- (autodiagnostica connessione). |
| 15 | 5 | Unità di controllo airbag -J234-;
Spia di avviso disattivazione airbag laterale passeggero -K145-. |
| 16 | 5 | Interruttore uscita riscaldatore / calore -E16- (solo modelli senza impianto di climatizzazione);
Sensore alta pressione -G65- (solo modelli con impianto di climatizzazione); Sensore livello e temperatura olio -G266- (solo per modelli con visualizzazione flessibile intervalli di servizio); Unità di controllo Climatronic -J255- (solo modelli con Climatronic); Unità di controllo nel cruscotto -J285-; Relè bassa potenza termica -J359- (solo modelli con riscaldatore PTC (con coefficiente di temperatura positivo)); Relè alta potenza termica -J360- (solo modelli con riscaldatore PTC (con coefficiente di temperatura positivo)); Specchietto retrovisore automatico antiabbagliamento -Y7-; Sensore qualità aria -G238- (solo modelli con Climatronic). |
| 17 | 7.5 | Luce posteriore sinistra e lampadina luce posteriore antinebbia -M41- (modelli senza chiusura centralizzata);
Interruttore contatto luce posteriore antinebbia -F216- (solo modelli con rimorchio e senza chiusura centralizzata). |
| 18 | 5 | Telecomando allarme taxi, unità di controllo -J601- (solo taxi);
Connettore 10 poli -T10c- (solo per modelli con interfaccia elettrica). |
| 19 | 5 | Connettore 10 poli -T10c- (solo per modelli con interfaccia elettrica) |
| 19 | 10 | Contachilometri taxi -G41- (solo taxi);
Contachilometri taxi speculare -G511- (solo taxi); Radiotelefono bidirezionale -R8- (solo taxi). |
| 20 | 7.5 | Unità di controllo alimentazione -J519- (Illuminazione interna) |
| 21 | 10 | Selettore leva -E313- (solo in modelli con DSG);
Interruttore leva dispositivo controllo sensori -J587- (solo in modelli con DSG); Interruttore Tiptronic -F189- (solo in modelli con DSG); Dispositivo automatico cambio -J217-; 16 -connettore -T16- (collegamento autodiagnostica); Controllore Climatronic -J255- (solo modelli con Climatronic); Interruttore uscita riscaldatore / calore -E16-; Controllore sistema climatizzazione -J301-; Ricevitore telecomando per riscaldatore liquido ausiliario -R149- (solo modelli con ricevitore telecomando per riscaldatore liquido ausiliario); Interruttore luce -E1-; Sensore pioggia e luce -G397- (solo modelli con sensore pioggia e luce); Unità di controllo nel cruscotto -J285-; Unità di controllo elettronica colonna sterzo -J527-; Interfaccia diagnostica bus dati -J533-; |
| 22 | 10 | Controllore porta conducente -J386-;
Controllore porta passeggero anteriore -J387-. |
| 23 | 5 | Interruttore luci interne (taxi) -E115- (solo taxi);
Interruttore segnali taxi -E138- (solo taxi); Pulsante sistema vivavoce -E487- (solo taxi). |
| 23 | 10 | Connettore 3 poli -T3r- (riguarda solo veicoli speciali);
Connettore 10 poli -T10c- (solo per modelli con interfaccia elettrica). |
| 24 | 5 | Sensore monitoraggio interno -G273-;
Trasmettitore inclinazione veicolo -G384-; Segnale acustico -H12-. |
| 25 | – | Non utilizzato |
| 26 | 10 | Connettore 2 poli -T2ab- (riguarda solo veicoli speciali) |
| 27 | 15 | Relè disattivazione frizione magnetica impianto climatizzazione -J246- (solo per modelli con controllo idraulico) |
| 28 | 5 | Interruttore luce -E1- (modelli con chiusura centralizzata) |
| 28 | 20 | Interruttore luci posteriori antinebbia -E18- (solo modelli senza chiusura centralizzata) |
| 29 | 15 | Motore tergicristallo posteriore -V12- (solo modelli con tergicristallo posteriore) |
| 30 | 25 | Interruttore luce -E1- (solo modelli senza chiusura centralizzata) |
| 31 | 5 | Interruttore uscita riscaldatore / calore -E16- (solo modelli senza impianto di climatizzazione);
Controllore impianto climatizzazione -J301- (solo modelli con impianto di climatizzazione); Controllore Climatronic -J255- (solo modelli con impianto di climatizzazione); Riscaldatore spruzzatore lato sinistro elemento -Z20-; Elemento riscaldante spruzzatore destro -Z21-. |
| 32 | 15 | Pompa spruzzatore vetro anteriore e posteriore -V59- |
| 33 | 40 | Interruttore uscita riscaldatore / calore -E16-;
Unità di controllo sistema climatizzazione -J301-; Relè funzionamento riscaldatore ausiliario -J485- (solo modelli con riscaldatore ausiliario liquido) |
| 34 | – | Non utilizzato |
| 35 | 10 | Luce fluorescente posteriore tetto alto -W41- (riguarda solo veicoli speciali);
Luce fluorescente centrale tetto alto -W42- (riguarda solo veicoli speciali). |
| 36 | – | Non utilizzato |
| 37 | 15 | Lampadina faro anabbagliante destro -M31- (modelli senza chiusura centralizzata) |
| 38 | 15 | Lampadina faro anabbagliante sinistro -M29- (solo modelli senza chiusura centralizzata) |
| 39 | 20 | Connettore 10 poli -T10ai- (riguarda solo veicoli speciali) |
| 40 | 20 | Unità di controllo rilevatore rimorchio -J345- |
| 41 | 20 | Unità di controllo rilevatore rimorchio -J345- |
| 42 | 20 | Unità di controllo rilevatore rimorchio -J345- |
| 43 | 15 | Pompa carburante elettrica 2 relè -J49- (BSE, BSF, BUD, BSX);
Relè pompa carburante -J17- (BDJ, BST, BLS, BSU, BJB, BSE, BSF, BUD, BSX, BMM). |
| 44 | 40 | Unità di controllo ventilatore aria fresca -J126- |
| 45 | 20 | Relè impianto spruzzatori fari -J39- (solo modelli con impianto spruzzatori fari);
Pompa impianto spruzzatori fari -V11- (solo modelli con impianto spruzzatori fari). |
| 46 | 15 | Segnale basso -H2-;
Segnale bassi -H7-; Relè clacson -J413-. |
| 47 | 25 | Accendisigari -U1- |
| 48 | 30 | Controllore sedili anteriori riscaldati -J774- |
| 49 | 30 | Controllore porta conducente -J386- (solo per modello con alzavetro elettrico);
Controllore porta passeggero anteriore -J387- (solo per modello con alzavetro elettrico). |
| 50 | 25 | Unità centrale di controllo sistema comfort -J393- |
| 51 | 30 | Connettore 10 poli -T10ai- (riguarda solo veicoli speciali) |
| 52 | 25 | Relè ventilatore aria fresca -J13- (solo modelli con riscaldatore ausiliario);
Unità di controllo alimentazione -J519-; Vetro posteriore riscaldato -Z1-. |
| 53 | 15 | Presa 12 V -U5- (vicino leva freno a mano) |
| 53 | 30 | Presa 12 V -U5- (vicino leva freno a mano);
Presa 12 V 2 -U18- (bagagliaio sinistro). |
| 54 | – | Non utilizzato |
| 55 | – | Non utilizzato |
| 56 | – | Non utilizzato |
| 57 | 5 | Interruttore radio bidirezionale -E72- (riguarda solo veicoli speciali);
Motore continua a funzionare senza pulsante chiave -E489- (riguarda solo veicoli speciali); Memoria dati incidenti -J754- (riguarda solo veicoli speciali); Connettore 10 poli – T10c- (solo per modelli con interfaccia elettrica). |
| 58 | 10 | Connettore 4 poli -T4g- (riguarda solo veicoli speciali) |
| 59 | – | Non utilizzato |
| 60 | – | Non utilizzato |
Volkswagen Caddy – schema dei fusibili
Anno di produzione: 2010, 2011, 2012, 2013, 2014, 2015.
Fusibile accendisigari (presa di alimentazione) nel Volkswagen Caddy è il fusibile 20 o 47 nel quadro fusibili sul cruscotto.
Posizione
- Fusibili sul supporto fusibile A -SA- (sul quadro elettronico, a sinistra nella camera del motore)
- Fusibili sul supporto fusibile B -SB- (a sinistra nella camera del motore)
- Fusibili sul supporto fusibile C -SC- (sotto il pannello di controllo sinistro)
Posizione del supporto fusibile A (A -SA-)
| Numero |
Amperaggi [A] |
Descrizione |
||
| 1 | 150 | Alternatore -C- | ||
| 200 | Alternatore -C- 1) | |||
| 2 | 80 | Controllore servosterzo -J500-;
Motore elettromeccanico servosterzo -V187-. |
||
| 3 | 50 | Controllore ventilatore radiatore -J293- | ||
| 4 | 80 | Relè di scarico contatto X -J59-
|
||
| 5 | 80 | Supporto fusibile C -SC- (-SC20- a -SC24- e -SC43- a -SC53-) | ||
| 6 | 40 | Relè bassa potenza termica -J359- | ||
| 7 | 80 | Relè alta potenza termica -J360- | ||
| 1) Solo modelli con generatore 140 A. | ||||
Posizione del supporto fusibile E-box (B -SB-)
| Nr |
Amperaggi [A] |
Descrizione |
| 1 | – | – |
| 2 | 30 | Unità mecatronica per cambio a doppia frizione -J743- |
| 3 | 5 | Unità di controllo monitoraggio batteria -J367-;
Unità di controllo alimentazione di bordo -J519- (T52a / 24). |
| 4 | 20 | Unità di controllo ABS -J104-;
Unità idraulica ABS -N55-. |
| 5 | 15 | Unità mecatronica per cambio a doppia frizione -J743- |
| 6 | 5 | Unità di controllo nel pannello del cruscotto -J285-;
Unità di controllo elettronica colonna sterzo -J527-. |
| 7 | 40 | Relè tensione alimentazione contatto 15 -J329-;
Supporto fusibile C -SC- (-SC9- a -SC16- e -SC25- a -SC27-). |
| 8 | 15 | Unità di controllo con display per radio e navigazione -J503-;
Radio -R-; Stabilizzatore di tensione -J532- 3) ; Modulo di controllo con display per sistema radio e navigazione -J503-; Fusibile 57 sul supporto fusibile C -SC57-; Fusibile 58 sul supporto fusibile C -SC58-. |
| 9 | 5 | Unità di controllo elettronica gestione telefono cellulare -J412-4 ) |
| 10 | 5 | Relè principale -J271-;
Unità di controllo motore -J623-; Relè alimentazione corrente elemento motore -J757-. |
| 11 | 30 | Unità di controllo ausiliaria riscaldatore -J364- |
| 12 | 5 | Interfaccia diagnostica bus dati -J533- |
| 13 | 15 | Unità di controllo motore -J623- (motore a benzina) |
| 30 | Unità di controllo motore -J623- (motore diesel) | |
| 14 | 15 | Valvola regolazione pressione carburante -N276- (motore diesel);
Valvola dosaggio carburante -N290- (motore diesel). |
| 20 | Trasformatore di accensione -N152-;
Bobina di accensione 1 con stadio di uscita -N70-; Bobina di accensione 2 con stadio di uscita -N127-; Bobina di accensione 3 con stadio di uscita -N291-; Bobina di accensione 4 con stadio di uscita -N292-. |
|
| 15 | 5 | Relè bassa potenza termica -J359- (motore diesel);
Relè alta potenza termica -J360- (motore diesel); Relè pompa carburante -N17-; Pompa elettrica carburante 2 relè -J49-; Unità di controllo automatica periodo accensione -J179-. |
| 10 | Riscaldatore sonda lambda -Z19-;
Riscaldatore sonda lambda 1 dopo catalizzatore -Z29-; Relè bassa potenza termica -J359-; Relè alta potenza termica -J360-; Relè disattivazione pompa carburante -J333- 2) ; Valvola iniezione gas 1 -N366- 1) ; Valvola iniezione gas 2 -N367- 1) ; Valvola iniezione gas 3 -N368-1 ) ; Valvola iniezione gas 4 -N369-1 ) . |
|
| 15 | Valvola alta pressione per modalità gas -N372- 2)
Valvola serbatoio gas -N495- 2) Sensore indicatore livello gas -G707- 2) Valvola iniezione gas 1 -N366-2 ) Valvola iniezione gas 2 -N367- 2) Valvola iniezione gas 3 -N368- 2) Valvola iniezione gas 4 -N369-2 ) |
|
| 16 | 30 | Unità di controllo alimentazione di bordo -J519- (T52c / 42);
Lampadina luce anabbagliante destra -L23-; Lampadina luce direzionale destra -L149-; Lampadina luce antinebbia sinistra posteriore -L46-; Lampadina luce antinebbia destra posteriore -L47-; Lampadina luce diurna destra -L175-; Lampadina luce laterale sinistra -M1-; Lampadina luce posteriore destra -M2-; Lampadina indicatore direzionale posteriore sinistro -M6-; Lampadina indicatore direzionale anteriore destro -M7-; Lampadina freno sinistra -M9-; Lampadina luce retromarcia destra -M17-; Lampadina indicatore direzionale sinistro amplificatore -M18-; Lampadina freno montata in alto -M25-; Lampadina luce anabbagliante destra -M31-; Lampadina luce abbagliante destra -M32-; |
| 17 | 15 | Relè clacson -J413- |
| 18 | 30 | Unità di controllo speciale veicolo -J608- |
| 19 | 30 | Unità di controllo motore tergicristallo -J400- |
| 20 | 10 | Valvola di chiusura serbatoio carburante 1 -N361- 1)
Valvola di chiusura serbatoio carburante 2 -N362-1 ) Valvola di chiusura serbatoio carburante 3 -N363-1 ) Valvola di chiusura serbatoio carburante 4 -N429-1 ) Valvola di chiusura serbatoio carburante 5 -N430- 1) Pompa circolazione refrigerante -V50- |
| 21 | 10 | Riscaldatore con sonda lambda -Z19- (motore diesel) |
| 15 | Controllore pompa carburante -J538-;
Riscaldatore sonda lambda -Z19-; Riscaldatore sonda lambda 1 dopo catalizzatore -Z29-. |
|
| 22 | 5 | Trasmettitore posizione frizione -G476-;
Interruttore luci freno -F- 5) |
| 23 | 5 | Relè aggiuntivo pompa liquido refrigerante -J496- |
| 10 | Misuratore flusso aria -G70- (motore diesel)
Valvola elettromagnetica regolazione pressione sovralimentazione -N75- (motore diesel) Valvola commutazione radiatore con ricircolo gas di scarico -N345- (motore diesel) Unità di controllo per modalità gas -J659- Relè valvole chiusura gas -J908- 1) Valvola alta pressione per modalità gas -N372-1 ) |
|
| 15 | Valvola regolazione pressione carburante -N276- | |
| 24 | 10 | Unità di controllo ventilatore radiatore -J293-
Relè pompa aria secondaria -J299- Relè aggiuntivo pompa liquido refrigerante -J496- Valvola elettromagnetica filtro carbone attivo 1 -N80- Valvola regolazione refrigerante -N515- Valvola commutazione collettore di aspirazione variabile -N156- Pompa circolazione refrigerante 2 -V178 – Iniettore, cilindro 1 -N30- 1) Iniettore, cilindro 2 -N31- 1) Iniettore, cilindro 3 -N32- 1) Iniettore, cilindro 4 -N33- 1) |
| 25 | 40 | Pompa idraulica ABS -V64-;
Unità di controllo ABS -J104-. |
| 26 | 30 | Unità di controllo alimentazione di bordo -J519- (T52a / 1);
Lampadina luce direzionale sinistra -L148-; Lampadina luce antinebbia sinistra -L22-; Lampadina luce antinebbia sinistra posteriore -L46-; Lampadina luce antinebbia destra posteriore -L47-; Lampadina luce diurna sinistra – L174-; Lampadina luce laterale destra -M3-; Lampadina luce posteriore sinistra -M4-; Lampadina indicatore direzionale sinistro anteriore -M5-; Lampadina indicatore direzionale destro posteriore -M8-; Lampadina freno destro -M10-; Lampadina luce retromarcia sinistra -M16-; Amplificatore indicatore direzionale a destra lampadina -M19-; Lampadina con luce anabbagliante sinistra -M29-; Lampadina con luce abbagliante sinistra -M30-. |
| 27 | 40 | Motore pompa aria secondaria -V101- |
| 50 | Unità di controllo automatica periodo accensione -J179- | |
| 28 | – | – |
| 29 | 30 | Fusibile 18 sul supporto fusibile C -SC18-;
Fusibile 19 sul supporto fusibile C -SC19-. |
| 50 | Fusibile 35 sul supporto fusibile C -SC35-;
Fusibile 39 sul supporto fusibile C -SC39-; Fusibile 54 sul supporto fusibile C -SC54-; Fusibile 55 sul supporto fusibile C -SC55-; Fusibile 59 sul supporto fusibile C -SC59-; Fusibile 60 sul supporto fusibile C -SC60-. |
|
| 30 | 50 | Supporto fusibile C -SC- (-SC40- a -SC42-) |
| 1) solo per veicoli con codice motore BSX 2) per veicoli con codice motore solo CHGA 3) solo per veicoli con sistema start / stop 4) solo per veicoli senza sistema start / stop 5) valido da novembre 2011 |
||
Posizione dei fusibili sul supporto fusibile C -SC-
| Numero |
Amperaggi [A] |
Descrizione |
| 1 | – | – |
| 2 | – | – |
| 3 | – | – |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | 10 | -Veicoli speciali-
connettore 4 pin -T4aa- Pin 1 3) ; 10 pin -T10l-, Contatto 4 (interfaccia per funzioni speciali). |
| 10 | 5 | Relè pompa carburante -J17-;
Relè principale -J271-; Unità di controllo modalità gas -J659-; Relè alimentazione contatto 50 -J682-; Relè avviamento 1 -J906-; Stabilizzatore di tensione -J532-; Interfaccia diagnostica bus dati -J533-; Unità di controllo motore -J623-. |
| 11 | 5 | Unità di controllo assistenza parcheggio -J446-;
Unità di controllo assistenza parcheggio -J791-. |
| 12 | 5 | -Veicoli speciali-
Taxametro -G41-; Specchio taxametro -G511-. |
| 10 3) | -Veicoli speciali- 3)
connettore 2 pin -T2ab-, Contatto 1; connettore 2 pin -T2ac-, Contatto 1; connettore 28 pin -T28b-, Contatto 13. |
|
| 20 4) | -Veicoli speciali- 4)
connettore 8 pin -T8k-, Pin 8; connettore 28 pin -T28a-, Pin 20; connettore 28 pin -T28b-, Pin 20. |
|
| 13 | 7.5 | Interruttore luci freno -F- 3) ;
Regolatore portata luci -E102-; Pulsante TCS e ESP -E256-; Pulsante display pressione pneumatici -E492-; Pulsante start / stop -E693-; Unità di controllo ABS -J104-; Unità di controllo rilevatore rimorchio -J345 -; Controllore trazione integrale -J492-; Controllore servosterzo -J500-; Controllore sensori leva cambio -J587-; Modulo mecatronico per cambio a doppia frizione -J743-; Motore controllore portata faro sinistro -V48-; Motore controllore portata faro destro -V49-; Unità di controllo per gestione illuminazione direzionale e portata fari -J745-. |
| 14 | 10 | Interruttore luce retromarcia -F4-;
Misuratore flusso aria -G70-; Relè funzionamento riscaldatore ausiliario -J485-; Unità di controllo nel pannello del cruscotto -J285-; Elemento riscaldante sfiato scatola del motore -N79-; Valvola elettromagnetica filtro carbone attivo 1 -N80-; Connettore diagnostico -U31-; Connettore 16 pin -T16-, Pin 1. |
| 15 | 5 | Unità di controllo airbag -J234-;
Lampadina avviso disattivazione airbag laterale passeggero -K145-. |
| 16 | 5 | Interruttore luce -E1-;
Interruttore riscaldatore / uscita calore -E16-; Trasmettitore alta pressione -G65-; Sensore qualità aria -G238-; Sensore livello olio e temperatura olio -G266-; Specchio retrovisore automatico antiabbagliamento -Y7-. |
| 17 | – | – |
| 18 | 10 | -Veicoli speciali-
Allarme; Unità di controllo taxi telecomando -J601-. |
| 10 | -Veicoli speciali-
presa 10 pin -T10l- contatto 6 (interfaccia per funzioni speciali) |
|
| 19 | 10 | -Veicoli speciali-
Taxametro -G41-; Specchio taxametro -G511-; Centrale allarme telecomando Taxi -J601-; Comunicazione radio bidirezionale -R8-; Stampanti -R98-. |
| 10 | -Veicoli speciali-
presa 10 pin -T10l-, pin 7 (interfaccia per funzioni speciali) |
|
| 20 | 20 | Accendisigari -U1- 7) |
| 21 | 10 | Interruttore luce -E1-;
Interruttore riscaldamento / potenza termica -E16-; Sensore pioggia e luce -G397-; Relè riscaldamento lunotto -J9-; Controllore Climatronic -J255-; Controllore sistema climatizzazione -J301-; Relè clacson -J413-; Ricevitore telecomando riscaldatore liquido refrigerante -R149-; Controllore sensori leva cambio -J587-; Connettore diagnostico -U31-; Connettore 16 pin -T16-, Pin 16; Interruttore illuminazione interna -E599- (Camper); Illuminazione interna posteriore -W43- (Camper). |
| 22 | 10 | Unità di controllo alimentazione di bordo -J519- (T52b / 42) 2) |
| 23 | 5 | -Veicoli speciali-
Interno interruttore luce (taxi) -E115-; Taxi interruttore segnale -E138-; 10 pin -T10l- Pin 1 (interfaccia per funzioni speciali). |
| 10 | -Veicoli speciali-
connettore 3 pin -T3ak- Pin 1 3) luci lampeggianti relè -J630- 4) |
|
| 24 | 5 | Sensore monitoraggio interno -G273-;
Trasmettitore inclinazione veicolo -G384-; Sensore allarme antifurto -G578-; Segnale acustico -H12-; Unità di controllo alimentazione di bordo -J519- (T52c / 1). |
| 25 | 10 | Modulo uscita faro sinistro -J667- |
| 26 | 10 | Modulo uscita faro destro -J668- |
| 27 | – | – |
| 28 | 20 | Presa 12 V 3 -U19-, nel vano portaoggetti. |
| 29 | 15 | Motore tergicristallo posteriore -V12- |
| 30 | – | – |
| 31 | 5 | Interruttore riscaldatore / uscita calore -E16-;
Elemento riscaldante ugello spruzzatore sinistro -Z20-; Elemento riscaldante ugello spruzzatore destro -Z21-. |
| 32 | – | – |
| 33 | 40 | Unità di controllo sistema climatizzazione -J301-;
Interruttore potenza riscaldatore / calore -E16-. |
| 34 | – | – |
| 35 | 10 | -Veicoli speciali- 3)
Luce fluorescente posteriore tetto alto -W41-; Luce fluorescente centrale tetto alto -W42-. |
| 36 | – | – |
| 37 | – | – |
| 38 | – | – |
| 39 | 20 | -Veicoli speciali-
presa 10 pin -T10ai- Pin 1 3) |
| 30 | -Veicoli speciali-
connettore 4 pin -T4ad-, Pin 1 4) |
|
| 40 | 20 | Unità di controllo rilevatore rimorchio -J345- |
| 41 | 20 | Unità di controllo rilevatore rimorchio -J345- |
| 42 | 20 | Unità di controllo rilevatore rimorchio -J345- |
| 43 | 15 | Relè pompa carburante -J17-;
Pompa elettrica carburante 2 relè -J49-; Pompa carburante aggiuntiva -V393-. |
| 44 | 40 | Controllore ventilatore aria fresca -J126-;
Ventilatore aria fresca -V2-. |
| 45 | 20 | Relè sistema spruzzatori fari -J39-;
Pompa sistema spruzzatori fari -V11-. |
| 46 | 10 | Unità di controllo alimentazione di bordo -J519- (T52b / 42) 1) ;
Illuminazione interna anteriore -W1-; Illuminazione bagagliaio -W3-; Illuminazione vano guanti -W6-; Illuminazione interna posteriore -W43-. |
| 30 | Controllore porta conducente -J386-2 ) | |
| 47 | 30 | Accendisigari -U1- 6)
Relè rilascio contatti X -J59- 7) 8) Supporto fusibile C -SC- (-SC28- a -SC33-) 7) 8) |
| 48 | 30 | Controllore sedili anteriori riscaldati -J774- |
| 49 | 30 | Controllore porta conducente -J386- 1)
Controllore porta passeggero anteriore -J387- |
| 50 | 20 | Unità di controllo alimentazione di bordo -J519- (T52b / 1);
Motore tergicristallo posteriore -V12-; Pompa spruzzatore vetro anteriore e posteriore -V59-; Pompa spruzzatore -V5-. |
| 51 | 15 | Relè alimentazione rimorchio -J941-;
Presa rimorchio -U10- (T13 / 10). |
| 30 | – Veicoli speciali
– Connettore 10 pin -T10ai-, Contatto 4; Connettore 10 pin -T10ai-, Contatto 5. |
|
| 52 | 25 | Relè riscaldamento lunotto -J9-;
Lunotto riscaldato -Z1-; Lunotto riscaldato nella porta sinistra -Z26-; Lunotto riscaldato nella porta destra -Z27-; Relè ventilatore aria fresca -J13-; Resistore serie ventilatore aria fresca con fusibile surriscaldamento -N24 -; Ventilatore aria fresca -V2-. |
| 53 | 15 6) 20 7) |
Presa 12 V -U5-, nel pannello centrale posteriore;
Presa 12 V 2 -U18-, nel pannello laterale sinistro posteriore. |
| 54 | 15 | -Veicoli speciali- 4)
Relè commutazione 1 per ventilatore tetto -J180- |
| 55 | 15 | -Veicoli speciali- 4)
Connettore 8 pin -T8m-, Contatto 4; Connettore 8 pin -T8n-, Contatto 4. |
| 56 | – | – |
| 57 | 5 | Unità di controllo nel pannello del cruscotto -J285-5 )
Unità di controllo elettronica colonna sterzo -J527-5 ) |
| 58 | 5 | Unità di controllo elettronica gestione telefono cellulare -J412-5 ) |
| 59 | 5 | -Veicoli speciali-
interruttore Radio -E72- pulsante bypass Accensione -E489- Pulsante luce diurna disattivazione -E652- Memoria dati incidenti -J754- |
| 60 | 30 | – Veicoli speciali –
connettore 3 pin -T3al-, Contatto 1. |
| 1) prima di aprile 2011 2) dopo maggio 2011 3) prima di ottobre 2011 4) dopo novembre 2011 5) solo per veicoli con sistema start-stop 6) prima di ottobre 2012 7) dopo novembre 2012 8) solo per veicoli con Climatronic |
||
