Fiat Tipo (2016-2022) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Fiat Tipo (2016-2022), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Fiat Tipo (2016-2019…) – schema del fusibile
Anno di produzione: 2016, 2017, 2018, 2019.
Posizione della scatola dei fusibili

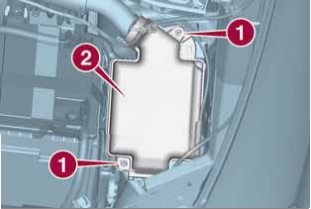

Vano motore
La scatola dei fusibili si trova accanto alla batteria.
Il numero identificativo del componente elettrico corrispondente a ciascun fusibile è mostrato sulla copertura
Cruscotto

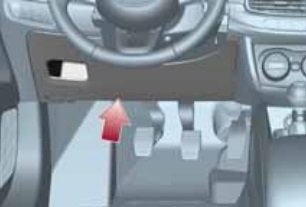

Versione con volante a sinistra: la scatola dei fusibili si trova a sinistra della colonna dello sterzo.
Per accedere ai fusibili, rimuovere il fermo e tirare verso di sé.
Versione con volante a destra: L’unità di controllo si trova a sinistra dietro il vano portaoggetti.
Per accedere all’unità di controllo, è necessario ruotare il vano portaoggetti, liberando i fermi di bloccaggio 1.
Sotto l’unità di controllo del cruscotto
L’unità di controllo si trova a sinistra sotto il cruscotto.
Scatola dei fusibili del bagagliaio
4 porte:
Versione 5 porte / Station Wagon:
Aprire il portellone posteriore, quindi spostare la parte interna della copertura e accedere ai fusibili nella scatola dei fusibili.
Schemi delle scatole dei fusibili
2016, 2017, 2018
Vano motore

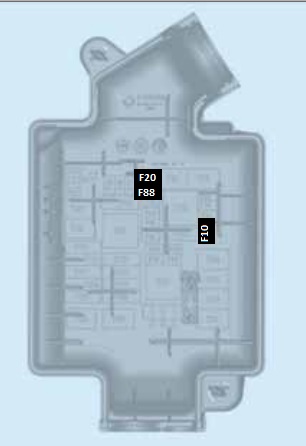

Assegnazione dei fusibili nel vano motore (2016, 2017, 2018)
| Nr | Amp [A] | Descrizione |
|---|---|---|
| F10 | 15 | Clacson a due toni |
| F85 | 10 | Regolazione lombare del sedile del conducente |
| F88 | 7.5 | Specchietti riscaldati |
| F20 | 30 | Lunotto riscaldato |
Cruscotto

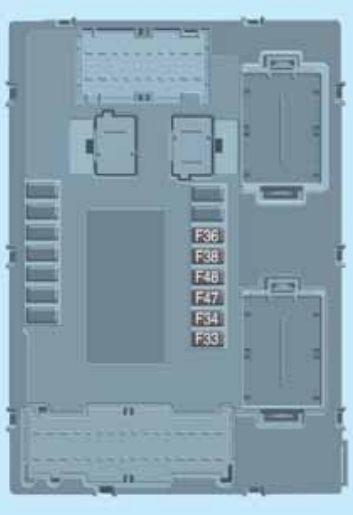

Assegnazione dei fusibili nella scatola dei fusibili del cruscotto (2016, 2017, 2018)
| Nr | Amp [A] | Descrizione |
|---|---|---|
| F47 | 25 | Vetro anteriore elettrico (lato conducente) |
| F48 | 25 | Vetro anteriore elettrico (lato passeggero) |
| F36 | 15 | Alimentazione del sistema Uconnect ™,
sistema di climatizzazione, sistema EOBD, porta USB / AUX, comandi sul volante. |
| F38 | 20 | Dispositivo Dead Lock
(sblocco delle porte lato conducente); Sblocco porte; Chiusura centralizzata; Sblocco elettrico del portellone posteriore. |
| F43 | 20 | Pompa del tergicristallo anteriore |
| F33 | 25 | Vetro posteriore sinistro elettrico |
| F34 | 25 | Vetro posteriore destro elettrico |
Sotto il cruscotto
Assegnazione dei fusibili sotto il cruscotto (2016, 2017, 2018)
| Nr | Amp [A] | Descrizione |
|---|---|---|
| 1 | 7.5 | Sblocco delle porte anteriori (lato conducente) |
| 2 | 7.5 | Sblocco delle porte anteriori (lato passeggero) |
| 3 | 7.5 | Sblocco delle porte posteriori (sinistra) |
| 4 | 7.5 | Sblocco delle porte posteriori (destra) |
Bagagliaio

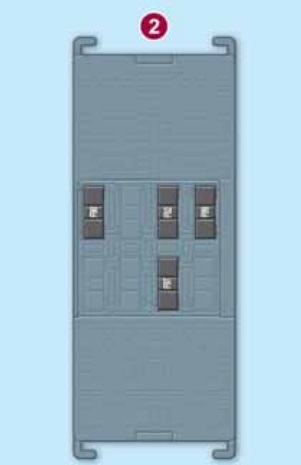

Assegnazione dei fusibili nel bagagliaio (2016, 2017, 2018)
| Nr | Amp [A] | Descrizione |
|---|---|---|
| F97 | 15 | Presso 12 V posteriore. |
| F99 | 10 | Riscaldamento del sedile anteriore del conducente |
| F92 | 10 | Riscaldamento dei sedili anteriori lato passeggero |
| F90 | 10 | Regolazione lombare del sedile anteriore del conducente |
Schema dei fusibili e relè – Fiat Tipo
Riguarda i veicoli prodotti negli anni:
2020, 2021, 2022.

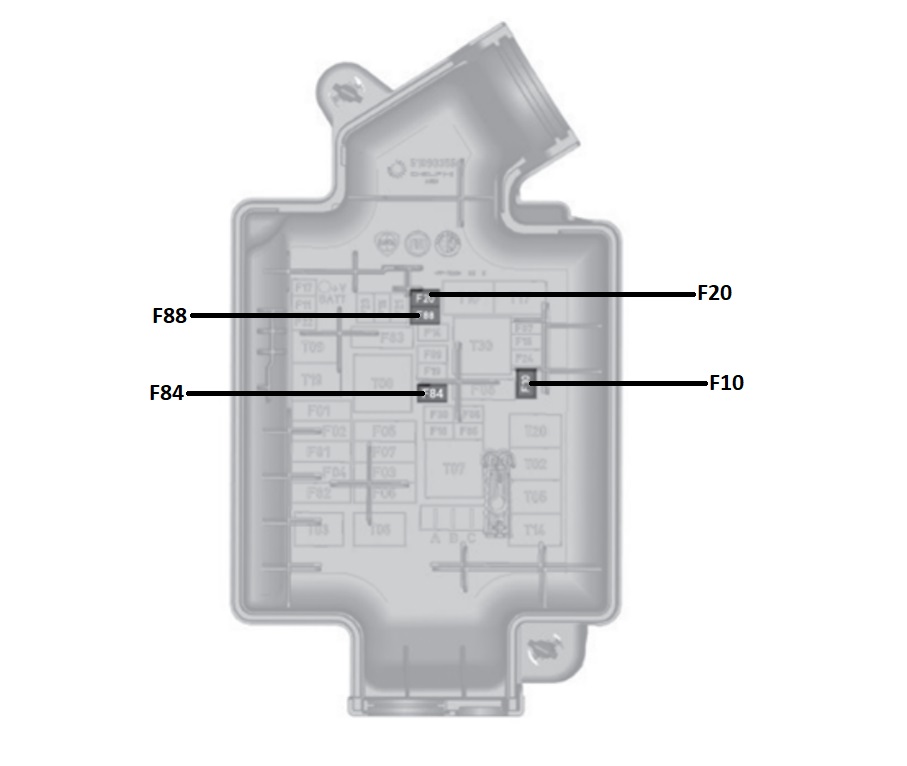

Scatola dei fusibili nel vano motore
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F10 | 15 | Clacson |
| F84 | 10 | Griglia attiva |
| F88 | 7,5 | Riscaldamento degli specchietti laterali |
| F20 | 30 | Riscaldamento del lunotto posteriore |
Scatola dei fusibili nel vano passeggeri

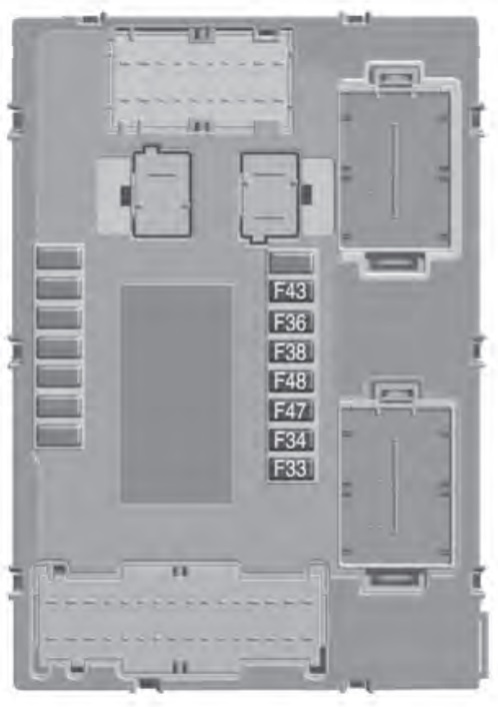

Sulla plancia
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F47 | 25 | Vetro anteriore elettrico (lato conducente) |
| F48 | 25 | Vetro anteriore elettrico (lato passeggero) |
| F36 | 15 | Alimentazione del sistema Uconnect™; Sistema di climatizzazione; Sistema EOBD; Porta USB/AUX; Elementi di controllo sul volante. |
| F38 | 20 | Dispositivo Dead Lock (sblocco della porta lato conducente per versioni/mercati previsti); Sblocco delle porte; Chiusura centralizzata; Sblocco elettrico del portellone posteriore. |
| F43 | 20 | Pompa del lavavetri anteriore |
| F33 | 25 | Vetro elettrico posteriore sinistro |
| F34 | 25 | Vetro elettrico posteriore destro |

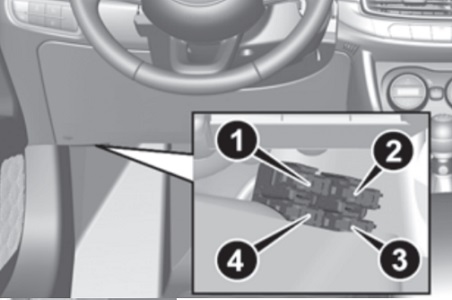

Sotto la plancia
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 7,5 | Sblocco delle porte anteriori (lato conducente) |
| 2 | 7,5 | Sblocco delle porte d’ingresso (lato passeggero) |
| 3 | 7,5 | Sblocco delle porte posteriori (sinistre) |
| 4 | 7,5 | Sblocco delle porte posteriori (destri) |

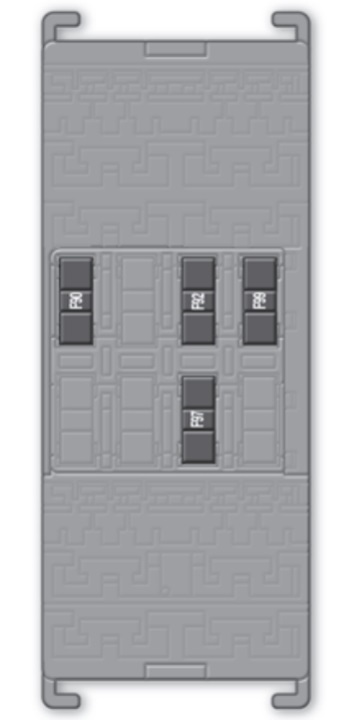

Scatola dei fusibili nel bagagliaio
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| F97 | 15 | Presso 12 V posteriore |
| F99 | 10 | Riscaldamento del sedile anteriore del conducente |
| F92 | 10 | Riscaldamento del sedile anteriore del passeggero |
| F90 | 10 | Regolazione del supporto lombare del sedile anteriore del conducente |
