Fiat 500L Living (2012-2016) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Fiat 500L Living (2012-2016), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Fiat 500L Living (2012-2016) – schema della scatola dei fusibili
Anno di produzione: 2012, 2013, 2014, 2015, 2016.
Fusibile accendisigari (presa di alimentazione) nel Fiat 500L Living è il fusibile F85 nella scatola dei fusibili nel vano motore.
Scatola dei fusibili nel vano motore
La scatola dei fusibili si trova accanto alla batteria.
| Descrizione | Nr | Amp [A] |
| Clacson | F10 | 15 |
| Vetro posteriore riscaldato | F20 | 30 |
| Accendisigari;Presa di alimentazione anteriore. | F85 | 15 |
| Presa di alimentazione nel bagagliaio | F86 | 15 |
| Deghiacciatori degli specchietti esterni | F88 | 7,5 |

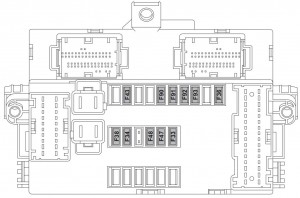

Scatola dei fusibili sotto il cruscotto
| Descrizione | Nr | Amp [A] |
| Vetro posteriore elettrico (lato sinistro) | F33 | 20 |
| Vetro posteriore elettrico (lato destro) | F34 | 20 |
| +30 Radio,UConnect®;
Luci di posizione posteriori (destro e sinistro). |
F36 | 10 |
| Chiusura centralizzata | F38 | 20 |
| Pompa spruzzatore bidirezionaledel vetro anteriore. | F43 | 20 |
| Vetro anteriore elettrico(lato conducente). | F47 | 20 |
| Vetro anteriore elettrico(lato passeggero). | f48 | 20 |
| Fari abbaglianti (lato sinistro) | F90 | 7,5 |
| Fari abbaglianti (lato destro) | F91 | 7,5 |
| Faro fendinebbia (lato sinistro) | F92 | 7,5 |
| Faro fendinebbia (lato destro) | F93 | 7,5 |
Scatola dei fusibili del bagagliaio
L’unità di controllo si trova sul lato sinistro del bagagliaio.
| Descrizione | Nr | Amp [A] |
| Regolatore lombare elettricodel sedile anteriore. | F1 | 15 |
| Riscaldatore elettricodel sedile anteriore. | F2 | 15 |
| Impianto audio | F3 | 20 |
| Tenda parasole elettrica | F5 | 20 |
| Tetto apribile elettrico | F6 | 20 |
