Ford Puma (1997-2022) – scatola dei fusibili

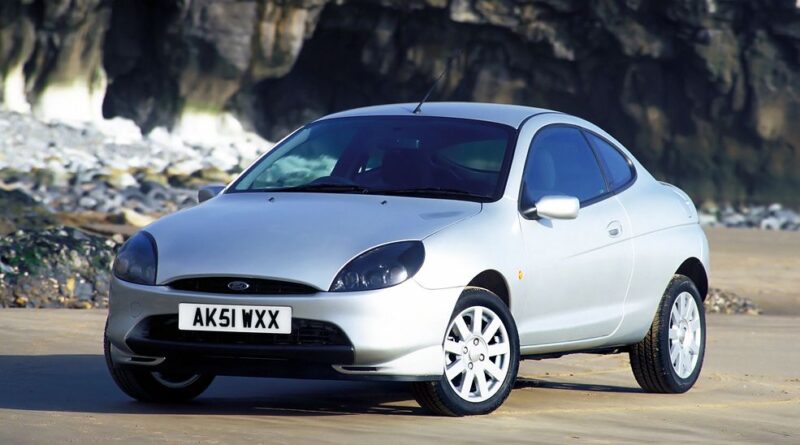

Ford Puma (1997-2002) – schema del fusibile

Anno di produzione: 1997, 1998, 1999, 2000, 2001, 2002.

Fusibile accendisigari (presa di alimentazione) nel Ford Puma (1997-2002) è il fusibile 1 nel quadro fusibili nell’abitacolo.

Quadro fusibili dell’abitacolo

fino a 09.1999

09.1999 – 09.2000 (con doppia chiusura)

09.1999 – 09.2000 (senza doppia chiusura)

dopo 09.2000 (con chiusura centrale)

dopo 09/2000 (senza chiusura centrale)

Nr	Amperaggi [A]	Descrizione
1	15	Accendisigari
2	7,5	dopo 09.1999: Illuminazione interna; Orologio.
	10	fino a 07.1999: Radio; Illuminazione interna.
3	10	dopo 09.1999: GEM
4	20	Riscaldamento del lunotto posteriore
5	15	Avviso di pericolo; Clacson
6	7,5	Lucciola sinistra; istr. Bel (dopo 07.1999).
7	7,5	Lucciola destra; Illuminazione della targa (dopo 07.1999).
8	15	Chiusura centrale; Regolazione dello specchietto.
9	15	Regolazione del sedile
10	–	–
11	30	Finestrini elettrici
12	20	Motore del tergicristallo
13	15	Riscaldamento; Luce di stop; Luce di retromarcia (dopo 07.1999).
14	10	Airbag
15	20	dopo 09.1999: Riscaldamento degli specchietti. fino a 07.1999: Luci diurne.
16	30	Motore del ventilatore del riscaldatore
17	15	Indicatori di direzione
18	15	Controllo elettronico del motore
19	7,5	dopo 09.1999: Terminale 75
	10	fino a 07.1999: Terminale 75
20	20	fino a 07.1999: Riscaldamento degli specchietti
21	25	fino a 07.1999: Luci laterali
22	10	dopo 09.1999: Radio (dopo 07.2000); Connettore diagnostico.
42	15	dopo 09.1999: GEM
	10	fino a 07.1999: Luce posteriore antinebbia
43	10	dopo 09.1999: Apertura del portellone posteriore
44	20	fino a 07.1999: Chiusura centrale
49	20	dopo 09.1999: Luci diurne
50	25	dopo 09.1999: Luci laterali
Relè
K1	Riscaldamento lunotto posteriore
K11	fino a 07.1999: Motore del tergicristallo
K41	Accensione
K43	fino a 07.1999: Indicatore di direzione a sinistra
K44	fino a 07.1999: Indicatore di direzione a destra
K110	Apertura del portellone posteriore
K118	fino a 07.1999: Illuminazione interna
K164	dopo 09.1999: Motore del tergicristallo; fino a 07.1999: Sistema di pulizia dei fari.
A66	Segnale acustico di avviso luminoso

Quadro fusibili del vano motore (fino a 07.2000)

Nr	Amperaggi [A]	Descrizione
23	10	Luci anabbaglianti a sinistra
24	10	Luci anabbaglianti a destra
25	10	Luci abbaglianti a sinistra
26	10	Luci abbaglianti a destra
27	10	Sensore HEGO
28	15	Controllo elettronico del motore
29	20	Luci di retromarcia; Climatizzazione.
30	3	ABS
31	30	ABS
32	3	Memoria PCM
33	30	ABS
34	30	Regolazione dell’ottano
35	10	Pompa del carburante
36	60	Motorino di avviamento; Ventilatore di raffreddamento del motore.
37	40	Amplificatore; Sistema di pulizia dei fari.
38	60	Relè di accensione
39	60	Fonte principale di alimentazione dell’impianto elettrico del veicolo
40	60	Quadro fusibili nell’ abitacolo; Interruttore di accensione
Relè
K4	Pompa del carburante
K13	Relè di mantenimento della potenza
K94	Motorino di avviamento
K32	Climatizzazione
K36	Luci anabbaglianti
K37	Luci abbaglianti
K45	Ventilatore di raffreddamento del motore
K46	Ventilatore di raffreddamento del motore (alta velocità)
K157	Relè ausiliario
K158	Climatizzazione
Diodo
V33	Relè di mantenimento della potenza

Quadro fusibili del vano motore (dopo 07.2000)

Nr	Amperaggi [A]	Descrizione
23	10	Luci anabbaglianti a sinistra
24	30	ABS
25	10	Luci anabbaglianti a destra
26	10	ABS
27	10	Luci abbaglianti a sinistra
28	3	ABS
29	10	Luci abbaglianti a destra
30	15	Controllo elettronico del motore
31	10	Pompa del carburante
32	20	Climatizzazione
33	3	Memoria PCM
34	30	Regolazione dell’ottano (fino a 09.2000)
35	–	–
36	10	Sensore HEGO
37	–	–
38	–	–
51	60	Motorino di avviamento, ventilatore di raffreddamento del motore
52	40	Sistema di pulizia dei fari
53	60	Relè di accensione
54	–	–
55	60	Fonte principale di alimentazione dell’impianto elettrico del veicolo.
56	60	Quadro fusibili nell’ abitacolo; Interruttore di accensione.
Relè
K4	Pompa del carburante
K13	Relè di mantenimento della potenza
K26	Luci antinebbia
K32	Climatizzazione
K45	Ventilatore di raffreddamento del motore
K46	Ventilatore di raffreddamento del motore (alta velocità)
K94	Avvia blocco
K157	Relè ausiliario
K158	Climatizzazione
K243	Luci anabbaglianti
K244	Luci abbaglianti
Diodo
V22	Relè del ventilatore di raffreddamento del motore
V33	Relè di mantenimento della potenza

Ford Puma (2019-2020) – schema del quadro fusibili

Anno di produzione: 2019, 2020.

Fusibili dell’accendisigari (presa di alimentazione) nel Ford Puma sono i fusibili 83 e 84 nel quadro fusibili del motore.

Schema del quadro fusibili dell’abitacolo

Posizione del quadro fusibili

Il pannello fusibili si trova dietro il vano portaoggetti (LHD) o sotto il vano portaoggetti (RHD).

Schema del quadro fusibili

Assegnazione dei fusibili nel cruscotto

Nr	Amp [A]	Descrizione
1	5A	Modulo di controllo delle limitazioni; Sensore di temperatura e umidità nel veicolo.
2	10 A	Modulo di controllo dell’assistenza al parcheggio.
3	10 A	Chiave di accensione; Interruttore di accensione; Modulo telematico.
4	20A	Serratura.
5	10 A	Tettuccio apribile
6	30A	Interruttore dello specchietto destro; Finestrini anteriori elettrici lato destro.
7	5A	Indicatore di disattivazione dell’airbag passeggero; Specchietto retrovisore con funzione di oscuramento automatico.
8	10 A	Connettore di collegamento dati.
9	5A	Modulo di sicurezza centrale.
10	15A	Protezione per bambini; Sportello del serbatoio carburante.
11	30A	Interruttore dello specchietto sinistro; Finestrini anteriori elettrici lato sinistro.
12	15A	Volante riscaldato; Modulo di controllo dei fari.
13	15A	Controllo vocale; Display informativo e di intrattenimento; Lettore CD.
14	7,5A	Segnalatore acustico con supporto a batteria.
15	10 A	Segnalatore acustico antifurto.
16	7,5A	Controllo della climatizzazione; Modulo del volante; Cruscotto; Connettore di collegamento dati.
17	20A	Unità audio.
18	20A	Non utilizzato.

Schema del quadro fusibili del vano motore

Posizione del quadro fusibili

Schema del quadro fusibili

Assegnazione dei fusibili nel vano motore

Nr	Amp [A]	Descrizione
1	–	Non utilizzato.
2	60A	Riscaldatore dell’aria di aspirazione.
3	10 A	Ugelli riscaldati dei tergicristalli anteriori.
4	40A	Elemento riscaldato del parabrezza lato sinistro.
5	–	Non utilizzato.
6	30A	Motorino di avviamento.
7	40A	Motore del ventilatore.
8	–	Non utilizzato.
9	–	Non utilizzato.
10	–	Non utilizzato.
11	20A	Blocco della colonna dello sterzo.
12	10 A	Frizione del climatizzatore.
13	–	Non utilizzato.
14	–	Non utilizzato.
15	–	Non utilizzato.
16	–	Non utilizzato.
17	5A	Modulo di controllo del sistema di trasmissione.
18	10 A	Volante riscaldato.
19	5A	Servosterzo elettronico.
20	–	Non utilizzato.
21	–	Non utilizzato.
22	–	Non utilizzato.
23	10 A	Modulo multiconfigurazione del sedile passeggero.
24	10 A	Modulo multiconfigurazione del sedile del conducente.
25	10 A	Pompa del liquido di raffreddamento. Valvola di scarico.
26	15A	Valvola di sfiato del serbatoio carburante; Sensore di posizione dell’albero a camme; Sensore di pressione del carburante; Elettrovalvola di controllo delle palette variabili del turbocompressore; Valvola di bypass del radiatore di ricircolo dei gas di scarico; Elettrovalvola della valvola di controllo Wastegate; Sensore di ossigeno riscaldato.
27	20A	Modulo di controllo del sistema di trasmissione.
28	15A	Tapparella attiva; Pompa dell’olio; Compressore del climatizzatore; Elettrovalvola della valvola di controllo Wastegate; Sensore di presenza d’acqua nel carburante.
29	15A	Bobina di accensione; Condensatore per l’attenuazione dei rumori.
30	10 A	Valvola di sovrapressione del climatizzatore.
31	–	Non utilizzato.
32	30A	Modulo di controllo della carrozzeria.
33	10 A	Sistema di informazione dell’angolo cieco; Modulo del cruise control; Telecamera di assistenza al parcheggio anteriore; Telecamera di assistenza al parcheggio posteriore; Modulo di controllo dell’assistenza al parcheggio.
34	–	Non utilizzato.
35	10 A	Fari.
36	5A	Sistema di prevenzione del bloccaggio delle ruote.
37	–	Non utilizzato.
38	40A	Motore del ventilatore.
39	–	Non utilizzato.
40	–	Non utilizzato.
41	20A	Sedili riscaldati.
42	–	Non utilizzato.
43	40A	Modulo di traino del rimorchio.
44	40A	Elemento riscaldato del parabrezza lato destro.
45	30A	Modulo della porta posteriore sinistra.
46	5A	Livellamento dei fari.
47	15A	Amplificatore del dispositivo audio.
48	20A	Tettuccio apribile
49	60A	Pompa anti-bloccaggio.
50	60A	Ventilatore di raffreddamento ad alta velocità.
51	–	Non utilizzato.
52	10 A	Connettore di collegamento dati.
53	–	Non utilizzato.
54	30A	Modulo della porta posteriore destra.
55	30A	Valvola anti-bloccaggio.
56	5A	Interruttore di accensione del freno.
57	15A	Amplificatore del dispositivo audio.
58	30A	Portellone elettrico.
59	40A	Modulo di controllo della carrozzeria.
60	–	Non utilizzato.
61	–	Non utilizzato.
62	–	Non utilizzato.
63	–	Non utilizzato.
64	–	Non utilizzato.
65	–	Non utilizzato.
66	–	Non utilizzato.
67	–	Non utilizzato.
68	20A	Pompa carburante.
69	–	Non utilizzato.
70	–	Non utilizzato.
71	–	Non utilizzato.
72	–	Non utilizzato.
73	5A	Sensore della pioggia.
74	30A	Motore del tergicristallo del parabrezza.
75	–	Non utilizzato.
76	–	Non utilizzato.
77	25A	Parabrezza posteriore riscaldato.
78	–	Non utilizzato.
79	20A	Clacson.
80	–	Non utilizzato.
81	–	Non utilizzato.
82	15A	Pompa del tergicristallo posteriore.
83	20A	Accendisigari; Punti di alimentazione ausiliari anteriori.
84	20A	Punti di alimentazione ausiliari posteriori.
85	40A	Ventilatore di raffreddamento a bassa velocità.
86	20A	Tergicristallo posteriore.
87	–	Non utilizzato.
88	–	Non utilizzato.
89	–	Non utilizzato.

Ford Puma – schema della scatola dei fusibili

Anno di produzione: 2021, 2022.

Fusibili accendisigari (prese di alimentazione) nel Ford Puma sono i fusibili 83(anteriore), 84(posteriore) nella scatola dei fusibili nel vano motore.

Vano motore

Scatola dei fusibili nel vano motore

Scatola dei fusibili nel vano motore

Numero	Ampere [A]	Descrizione
1	–	Non utilizzato.
2	60 A	Riscaldatore dell’aria di aspirazione.
3	10 A	Ugelli riscaldati dei tergicristalli del parabrezza.
4	40 A	Elemento riscaldante del parabrezza lato sinistro.
5	–	Non utilizzato.
6	30 A	Motorino di avviamento.
7	40 A	Motore del ventilatore.
8	–	Non utilizzato.
9	60 A	Modulo di controllo delle candele; Modulo di controllo del cambio.
10	–	Non utilizzato.
11	20 A	Blocco della colonna dello sterzo.
12	10 A	Frizione dell’aria condizionata.
13	–	Non utilizzato.
14	–	Non utilizzato.
15	–	Non utilizzato.
16	5 A	Integrato con la cinghia dell’alternatore del motorino di avviamento — MHEV.
17	5 A	Modulo di controllo del sistema di propulsione.
18	10 A	Volante riscaldato.
19	5 A	Sistema di assistenza elettronica alla sterzata.
20	7,5 A	Modulo di controllo del cambio.
21	–	Non utilizzato.
22	–	Non utilizzato.
23	10 A	Modulo del sedile multiconfigurabile lato passeggero.
24	10 A	Modulo del sedile multiconfigurabile lato conducente.
25	10 A	Pompa del liquido di raffreddamento; Valvola di scarico.
26	15 A	Valvola di scarico vapori di carburante; Sensore di posizione dell’albero a camme; Sensore di controllo della pressione di iniezione del carburante; Valvola elettromagnetica di controllo della geometria variabile delle palette della turbina del turbocompressore; Valvola di bypass del radiatore del sistema di ricircolo dei gas di scarico; Valvola elettromagnetica di controllo della valvola di sovrapressione; Sonda lambda riscaldata.
27	20 A	Modulo di controllo del sistema di propulsione.
28	15 A	Apertura attiva della griglia di aspirazione; Pompa dell’olio; Compressore del sistema di climatizzazione; Valvola elettromagnetica di controllo della valvola di sovrapressione; Sensore di presenza di acqua nel carburante.
29	15 A	Bobina di accensione; Condensatore di attenuazione del rumore.
30	10 A	Valvola di sovrapressione del sistema di climatizzazione.
31	10 A	Modulo di controllo dell’energia della batteria — MHEV.
32	30 A	Modulo di controllo dei sistemi della carrozzeria.
33	10 A	Sistema di monitoraggio dell’angolo cieco; Modulo del cruise control; Camera anteriore del sistema di assistenza al parcheggio; Camera di assistenza al parcheggio posteriore; Modulo di controllo del sistema di assistenza attiva al parcheggio.
34	10 A	Modulo di controllo del cambio.
	5 A	Modulo di controllo del dosaggio del riduttore.
35	10 A	Fari.
36	5 A	Sistema di prevenzione del bloccaggio delle ruote durante la frenata.
37	–	Non utilizzato.
38	40 A	Motore del ventilatore.
39	–	Non utilizzato.
40	10 A	Modulo di controllo dell’energia della batteria — MHEV.
41	20 A	Sedili riscaldati.
42	–	Non utilizzato.
43	40 A	Modulo di traino del rimorchio.
44	40 A	Elemento riscaldante del parabrezza lato destro.
45	30 A	Modulo della porta posteriore sinistra.
46	5 A	Regolazione della posizione dei fari.
47	15 A	Amplificatore audio.
48	20 A	Tettuccio apribile.
49	60 A	Pompa del sistema di prevenzione del bloccaggio delle ruote durante la frenata.
50	60 A	Ventilatore di raffreddamento ad alta velocità.
51	–	Non utilizzato.
52	10 A	Connettore diagnostico.
53	–	Non utilizzato.
54	30 A	Modulo della porta posteriore destra.
55	30 A	Valvola del sistema di prevenzione del bloccaggio delle ruote durante la frenata.
56	5 A	Interruttore accensione/spegnimento freni.
57	15 A	Amplificatore audio.
58	30 A	Apertura/chiusura elettrica delle porte posteriori della carrozzeria.
59	40 A	Modulo di controllo dei sistemi della carrozzeria.
60	–	Non utilizzato.
61	–	Non utilizzato.
62	–	Non utilizzato.
63	–	Non utilizzato.
64	–	Non utilizzato.
65	–	Non utilizzato.
66	–	Non utilizzato.
67	–	Non utilizzato.
68	20 A	Pompa del carburante.
69	–	Non utilizzato.
70	–	Non utilizzato.
71	–	Non utilizzato.
72	–	Non utilizzato.
73	5 A	Sensore della pioggia.
74	30 A	Motorino del tergicristallo del parabrezza.
75	–	Non utilizzato.
76	–	Non utilizzato.
77	25 A	Riscaldamento del lunotto posteriore.
78	–	Non utilizzato.
79	20 A	Clacson.
80	–	Non utilizzato.
81	25 A	Riscaldatore del gasolio.
82	15 A	Pompa del tergicristallo posteriore.
83	20 A	Accendisigari.   Prese di alimentazione aggiuntive anteriori.
84	20 A	Prese di alimentazione aggiuntive posteriori.
85	40 A	Ventilatore di raffreddamento a bassa velocità.
86	20 A	Tergicristallo del lunotto posteriore.
87	–	Non utilizzato.
88	–	Non utilizzato.
89	–	Non utilizzato.

Scatola dei fusibili nel compartimento passeggeri

Numero	Ampere [A]	Descrizione
1	5 A	Modulo di controllo del sistema di sicurezza supplementare; Sensore interno di temperatura e umidità.
2	10 A	Modulo di controllo del sistema di assistenza attiva al parcheggio.
3	10 A	Interruttore di accensione; Pulsante dell’interruttore di accensione; Modem telematico.
4	20 A	Bloccaggio; Sbloccaggio.
5	10 A	Tettuccio apribile.
6	30 A	Finestrini anteriori elettrici lato destro.
7	5 A	Spia di disattivazione dell’airbag passeggero; Specchietto retrovisore interno con funzione di oscuramento automatico.
8	10 A	Non utilizzato.
9	5 A	Modulo centrale di controllo dell’allarme; Porte posteriori della carrozzeria apribili/chiudibili senza l’uso delle mani; Apertura/chiusura elettrica delle porte posteriori della carrozzeria.
10	15 A	Blocco dell’apertura delle porte per bambini; Coperchio del serbatoio del carburante.
11	30 A	Finestrini anteriori elettrici lato sinistro.
12	15 A	Volante riscaldato; Modulo di controllo dei fari.
13	15 A	Controllo vocale; Display informativo e di sistema elettronico di consumo; Lettore di CD.
14	7,5 A	Sirena dell’allarme alimentata da batteria; Modulo di ricarica wireless.
15	10 A	Sirena del sistema di allarme.
16	7,5 A	Sistema di riscaldamento, ventilazione e climatizzazione; Modulo del volante; Tachimetro; Connettore diagnostico.
17	20 A	Sistema audio.
18	20 A	Non utilizzato.
