Schema dei fusibili e relè – Honda Civic

Riguarda i veicoli prodotti negli anni:

1980, 1981, 1982, 1983.

Scatola dei fusibili nell’abitacolo

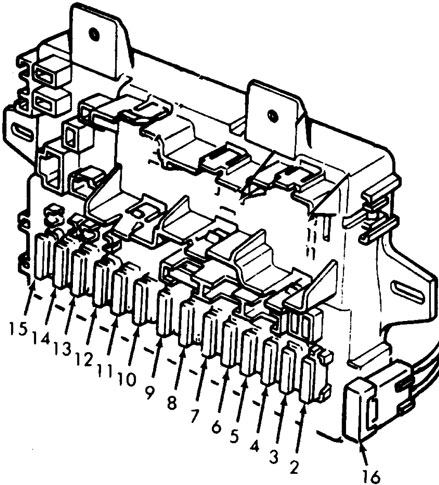

Honda Civic (1980-1983) - scatola dei fusibili
Numero
 Amperaggi [A]
 Descrizione
2 10 Faro destro anabbagliante
3 10 Faro sinistro anabbagliante
4 10 Faro destro abbagliante, spia fari abbaglianti
5 10 Faro sinistro abbagliante
6 10 Regolatore, relè di disconnessione della pompa del carburante, valvola principale di disconnessione, valvola elettromagnetica di depressione, valvole elettromagnetiche di controllo EGR, sensore di velocità, valvola elettromagnetica di controllo della valvola di potenza, valvola elettromagnetica dell’interruttore di controllo, gruppo di compensazione del minimo (solo manuale), valvola elettromagnetica di compensazione del minimo (solo manuale), unità di controllo (1300 solo con 5 marce), valvola elettromagnetica T/C (1300 solo con 5 marce), indicatore di cambiata in alto (1300 solo con 5 marce)
7 15 Motore dei tergicristalli e degli spruzzatori
8 10 Relè e indicatori di direzione, luci di retromarcia, indicatori, luci di emergenza, segnale acustico della cintura di sicurezza
9 10 Luce interna, luce del bagagliaio, accendino, orologio, segnale acustico dei tasti
10 15 Luci di frenata, clacson, lampeggiatore/relè di emergenza
11 15 Luci posteriori, luci di posizione laterali, luci di sosta e di registrazione, luci degli indicatori, luce dell’interruttore di accensione, illuminazione del pannello di riscaldamento, illuminazione della console A/T (solo automatica)
12 15 Disgelo del lunotto posteriore
13 15 Motore del riscaldatore
14 15 Motore del ventilatore di raffreddamento
15 10 Radio
16 10 Valvola elettromagnetica di avviamento, valvola elettromagnetica di perdita di avviamento



Compartimento motore

Honda Civic (1980-1983) - scatola dei fusibili

Il pannello dei fusibili si trova nel compartimento motore accanto alla batteria

Numero
 Amperaggi [A]
 Descrizione
1 55 Fusibile principale

Schema dei fusibili e relè – Honda Civic

Riguarda i veicoli prodotti negli anni:

1984, 1985, 1986, 1987.

Scatola dei fusibili nell’abitacolo

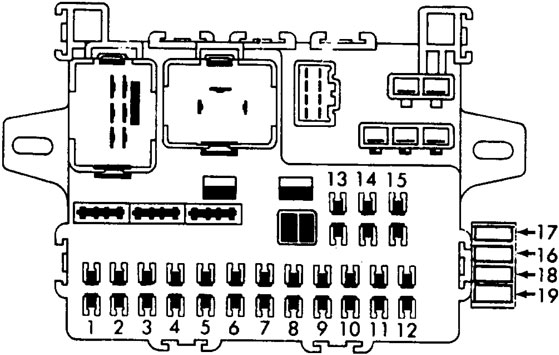

Honda Civic (1984-1987) - scatola dei fusibili
Numero
 Amperaggi [A]
 Descrizione
1 10 Sistema di avviso di frenata, sistema di carica
2 15 Spazzole e lavavetri, tetto apribile
3 10 Fari di retromarcia, orologio e indicatori, avviso cintura di sicurezza, indicatori contagiri e avvisatori, indicatori di direzione (CRX), indicatore cambio marcia (CRX), indicatore 4WD
4 10 Controllo emissioni, ventilatore radiatore, unità di controllo alternatore (’84 CRX 1300), indicatore cambio marcia (’84 CRX 1300), indicatore carica (’86-’87 Civic), sistema di carica (’86-’87 CRX), controllo 4WD
5 10 Fari anteriori
6 10 Fari anteriori
7 10 Fari anteriori
8 10 Fari anteriori
9 15 Fari di stop, clacson
10 –  –
11 15 Lucciola bagagliaio/apertura, illuminazione interna, avviso chiave, orologio e radio, accendino, luci di posizione anteriori (’86-’87)
12 15 Luci sul cruscotto e console, luci di posizione anteriori (’84-’85), luci di posizione posteriori, luci di licenza, luci di sosta, luci posteriori, unità di controllo emissioni (’86-’87 Wagon)
13 15 Climatizzatore, ventilatore radiatore
14 20 Controllo climatizzatore, ventilatore e riscaldatore, sbrinatore lunotto posteriore
15 10 Radio
16 20 Climatizzatore, ventilatore radiatore, tetto apribile
30 ’86-’87 (CRX) : Climatizzatore, ventilatore radiatore, tetto apribile
17 20 Sbrinatore lunotto posteriore
18 15 ’86-’87 (CRX): Controllo emissioni
19 15 Civic Wagon: sblocco portellone



Comparto motore

Honda Civic (1984-1987) - scatola dei fusibili

Il pannello dei fusibili si trova nel comparto motore accanto alla batteria

Numero
 Amperaggi [A]
 Descrizione
1 55 Distribuzione principale dell’alimentazione e fusibile di emergenza
2 45 Chiave di accensione
3 45 Scatola dei fusibili per il cruscotto, fari

Schema dei fusibili e relè – Honda Civic

Riguarda i veicoli prodotti negli anni:

1988, 1989, 1990, 1991.

Scatola dei fusibili nell’abitacolo

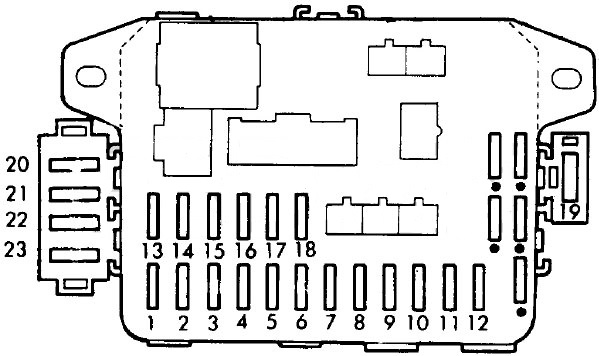

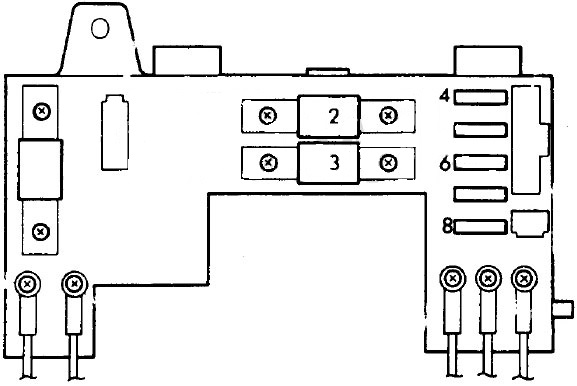

Honda Civic (1988-1991) - scatola dei fusibili
Numero Amperaggi [A] Descrizione
1 10 Unità di controllo integrata, interruttore combinato, gruppo indicatori, interruttore luci di retromarcia, interruttore della console della leva del cambio, orologio (’90), elettromagnete di blocco del cambio (’90), unità di controllo del blocco (’90), cinture di sicurezza automatiche
2 10 Elettromagnete del motorino di avviamento, relè principale PGM-FI, unità di controllo elettronica PGM-FI, unità di controllo integrata
3 20 Serrature elettriche delle porte
4 10 Fari anabbaglianti destro, spia dei fari anabbaglianti, relè delle luci diurne
5 10 Faro anabbagliante sinistro
6 30 Motore del tetto apribile
7 10 Luci posteriori
8 10 Unità di controllo integrata, illuminazione interna ed esterna
9 — —
10 10 Faro anabbagliante sinistro
11 10 Faro anabbagliante destro
12 15 Unità di controllo integrata, illuminazione del bagagliaio, luce della cupola, interruttore di accensione, orologio, radio, accendino
13 15 Finestrini elettrici, tergicristalli e lavavetri del parabrezza, relè del tetto apribile (’90), unità di controllo integrata, interruttore combinato (’90 CRX)
  20 Finestrini elettrici, tergicristalli e lavavetri del parabrezza, relè del tetto apribile (’90), unità di controllo integrata, interruttore combinato (’90 CRX)
14 10 Civic: gruppo indicatori, sensore motore e controlli
  10 Wagon, CRX: gruppo indicatori, sensore e controllo motore, relè principale PGM-FI, ECU PGM-FI, pompa carburante, unità ELD, EACV
15 15 Motore del ventilatore di raffreddamento (eccetto 4WD A/T Wagon), relè del ventilatore di raffreddamento
16 10 Luci diurne
17 10 Radio, relè accendino (’90)
18 10 Disappannatore del lunotto posteriore, specchietti retrovisori elettrici, aria condizionata
19 30 Motore del ventilatore
20 20 Finestrino anteriore destro
21 20 Finestrino anteriore sinistro
22 20 Finestrino posteriore destro
23 20 Finestrino posteriore sinistro



Scatola dei fusibili nel vano motore

Honda Civic (1988-1991) - scatola dei fusibili
Numero Amperaggi [A] Descrizione
1 60 Distribuzione della potenza
2 50 Scatola dei fusibili per cruscotto
3 40 Scatola dei fusibili Dash, illuminazione esterna
4 10 Unità di controllo elettronica PGM-FI, luci di emergenza, unità di controllo A/T (wagon), unità di controllo integrata (’90), cinture automatiche (’90)
5 15 Clacson, luci di frenata, unità di controllo A/T (wagon), elettromagnete di blocco della chiave (solo A/T), avvolgitori delle cinture di sicurezza (’90)
6 20 Disappannatore del lunotto posteriore
7 15 Relè principale PGM-FI
8 15 Frizione del compressore dell’aria condizionata, relè del ventilatore del condensatore

Honda Civic (1992-1995) – schema della scatola dei fusibili

Anno di produzione: 1992, 1993, 1994, 1995.

Fusibile accendisigari (presa di alimentazione) nella Honda Civic (1992-1995) è il fusibile 23 nella scatola dei fusibili nell’abitacolo.

Abitacolo

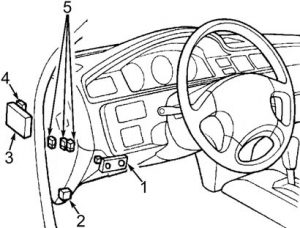

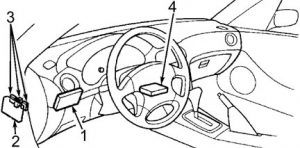

Honda Civic – schema della scatola dei fusibili – abitacolo
  1. Scatola dei fusibili
  2. Relè PGM-FI
  3. Cruise control
  4. Unità di controllo luci diurne
  5. Relè di chiusura del tetto apribile Relè
    di apertura del tetto apribile
    M / T: Relè del motorino di avviamento

Scatola dei fusibili nell’abitacolo

Honda Civic – schema della scatola dei fusibili – scatola dei fusibili nell’abitacolo
Nr Amp [A] Descrizione
1 30 Motore del tetto apribile
2 – –
3 7,5 Unità di controllo integrata;

Illuminazione della cupola;

Illuminazione del bagagliaio;

Connettore di collegamento dati (DLC);

Connettore opzionale “A”.
4 20 Motore del finestrino posteriore destro alimentato
5 20 Motore del finestrino anteriore destro;

Unità di controllo finestrino elettrico (del Sol).
  20 Motore del finestrino anteriore sinistro
6 20 Unità di controllo della serratura della porta
7 20 Motore del finestrino posteriore sinistro;

Unità di controllo finestrino elettrico (del Sol).
8 20 Interruttore / motore del finestrino anteriore sinistro;

Unità di controllo finestrino elettrico (del Sol).
  20 Motore del finestrino anteriore destro alimentato
9 10 Faro anabbagliante destro;

Resistore luci diurne.
10 10 Faro anabbagliante sinistro;

Spia di controllo fari anabbaglianti;

Resistore luci diurne.
11 10 del Sol:

Relè ausiliario della luce
12 15 eccetto del Sol:

PGM-FI;

Alternatore;

Cruise control;

Gruppo contachilometri;

Unità di rilevamento carico elettrico (ELD);

Sensore di velocità del veicolo (VSS).
13 7,5 Specchietti elettrici;

Sistema antibloccaggio;

Flusso d’aria;

Relè del motore del ventilatore;

Relè del disappannatore del lunotto posteriore;

Relè del ventilatore del radiatore;

Relè del ventilatore del condensatore.
14 20 Relè di apertura e chiusura del tetto apribile;

Motore del lavavetri del parabrezza anteriore;

Motore del lavavetri del parabrezza posteriore;

Unità di controllo integrata;

Motore del tergicristallo del parabrezza anteriore;

Motore del tergicristallo del parabrezza posteriore;

Relè del finestrino alimentato.
15 10 Orologio;

Gruppo indicatore;

Interruttore luci di emergenza;

Luci di emergenza;

Sistema di blocco;

Unità di controllo integrata;

Indicatore di sblocco del tetto (del Sol);

Elettromagnete di blocco del cambio;

Interruttore della posizione del cambio A / T;

Interruttore principale (del Sol).
16 7,5 Unità di controllo luci diurne;

Connettore opzionale “C”.
17 10 Unità di controllo luci diurne;

Connettore opzionale “B”.
18 7,5 PGM-FI;

Unità di controllo integrata;

Modulo di controllo motore (ECM).
19 10 Luci anabbaglianti;

Diminuzione del segnale;

Luci di posizione;

Luci posteriori;

Illuminazione della targa;

Illuminazione della console;

Connettore opzionale “D”.
20 – –
21 10 Faro anabbagliante destro;

Interruttore luce supplementare (del Sol).
22 10 Faro anabbagliante sinistro
23 15 Radio stereo;

Lettore cassette o lettore CD;

Accendino;

Connettore opzionale “E”.
24 15 PGM-FI;

Alternatore;

Cruise control;

Gruppo indicatore;

Unità di controllo SRS;

Sensore di velocità del veicolo (VSS).
25 10
Relè
R1   Attuatore finestrini
R2   eccetto del Sol ’94 -’95:

Emergenza per indicatori di direzione
Honda Civic – schema della scatola dei fusibili – abitacolo
  1. Scatola dei fusibili
  2. Cruise control Unità di controllo luci diurne
  3. Relè ausiliario
    luci Relè principale PGM-FI
    M / T: Relè dell’interruttore del motorino di avviamento Relè indicatori di direzione

Comparto motore

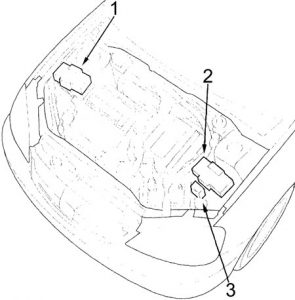

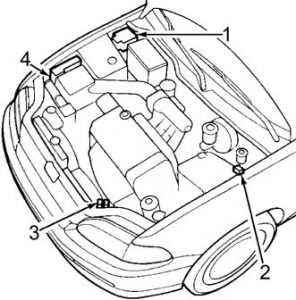

Honda Civic – schema della scatola dei fusibili – comparto motore
  1. Scatola dei fusibili
  2. Resistore luci diurne
  3. Relè della frizione del compressore dell’aria condizionata, Relè del ventilatore del condensatore dell’aria condizionata
  4. con ABS: scatola dei relè

Scatola dei fusibili del comparto motore

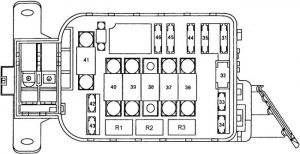

Honda Civic – schema della scatola dei fusibili – scatola dei fusibili nel comparto motore

Nr Amp [A] Descrizione
31 15 Unità di controllo elettronica PGM-FI;

Relè principale PGM-FI.
32 7,5 PGM-FI;

Unità di controllo elettronica;

Modulo di controllo motore (ECM);

Orologio;

Radio stereo;

Lettore cassette.
33 15 Relè del ventilatore del radiatore
34 30 Disappannatore lunotto posteriore
  15 Disappannatore lunotto posteriore
35 20 Motore del ventilatore del condensatore, frizione del compressore dell’aria condizionata
36 50 Distribuzione dell’alimentazione ai fusibili nr. 1, 3 e 6;

Alimentazione finestrino;

Connettore opzionale “A”.
37 30 Motore del ventilatore
38 – –
39 50 Interruttore di accensione (Bat)
40 40 Interruttore luci combinate;

Fusibile nr. 17;

Luci diurne.
41 80 Distribuzione della potenza (fusibile principale)
42 20 Clacson;

Luci di frenata;

Elettromagnete di blocco della chiave;

Cruise control;

Modulo di controllo motore (ECM).
  15 Clacson;

Luci di frenata;

Elettromagnete di blocco della chiave.
43 10 Attivare le luci di segnalazione;

Indicatori di direzione;

Relè luci di emergenza;

Interruttore di avviso.
44 – –
45 – –
46 – –
Relè
R1   Disappannatore lunotto posteriore
R2   Motore del ventilatore
R3   Ventilatore del radiatore

Scatola dei fusibili del comparto motore (’94 -’95)

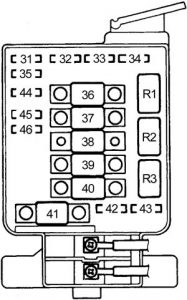

Honda Civic – schema della scatola dei fusibili – scatola dei fusibili nel comparto motore

Nr Amp [A] Descrizione
31 15 Relè principale PGM-FI
32 7,5 Modulo di controllo motore (ECM);

Orologio;

Radio stereo;

Lettore cassette.
33 15 Relè del ventilatore del radiatore
34 30 Disappannatore lunotto posteriore
  15 del Sol:

Disappannatore lunotto posteriore
35 20 Motore del ventilatore del condensatore;

Frizione del compressore dell’aria condizionata.
36 50 Distribuzione dell’alimentazione ai fusibili nr. 1, 3 e 6;

Alimentazione finestrino;

Connettore opzionale “A”.
37 30 Motore del ventilatore
38 – –
39 50 Interruttore di accensione (Bat)
40 40 Interruttore luci combinate;

Fusibile nr. 17.
41 80 Distribuzione della potenza (fusibile principale)
42 20 Clacson;

Luci di frenata;

Elettromagnete di blocco della chiave.
  15 del Sol:

Clacson;

Luci di frenata;

Elettromagnete di blocco della chiave.
43 10 Indicatori di direzione;

Relè luci di emergenza
44 – –
45 – –
46 – –
Relè
R1   Ventilatore del radiatore
R2   Motore del ventilatore
R3   Disappannatore lunotto posteriore

Scatola dei relè del comparto motore (con ABS)

Honda Civic – schema della scatola dei fusibili – scatola dei relè del comparto motore
Nr Amp [A] Descrizione
51 50 Motore della pompa ABS
52 – –
53 – –
54 15 Unità di controllo ABS (+ B2)
55 20 Unità di controllo ABS (+ B1)
56 – –
57 7,5 Unità di controllo ABS
58 – –
Relè
R1   Motore della pompa ABS
R2   ABS posteriore resistente ai guasti
R3   ABS anteriore resistente ai guasti
Leggere  Honda Accord (1981-2019) - scatola dei fusibili

Honda Civic (1996-2000) – schema del fusibile

Anno di produzione: 1996, 1997, 1998, 1999, 2000.

Fusibile accendisigari (presa di alimentazione) nella Honda Civic (1996-2000) è il fusibile 27 nella scatola dei fusibili nell’abitacolo.

Abitacolo

Honda Civic – schema del fusibile – abitacolo
  1. Scatola dei fusibili
  2. Unità di controllo della serratura
  3. Modulo di controllo della trasmissione (TCM / CVT)
    Unità di controllo della serratura senza chiave

Scatola dei fusibili nell’abitacolo

Honda Civic – schema del fusibile – scatola dei fusibili nell’abitacolo
Nr Amperaggi [A] Descrizione
1 – –
2 – –
3 10 Spazzola posteriore;

Sistema di sicurezza.
4 10 Faro destro (fari anabbaglianti);

Unità di controllo dei fari

per la guida diurna (DRL).
5 10 Faro sinistro (fari anabbaglianti);

Unità di controllo dei fari

per la guida diurna (DRL).
6   Sistema di sicurezza
7 20 Motore del finestrino posteriore sinistro
8 20 Motore del finestrino posteriore destro
9 15 ’98 -’00 (eccetto GX):

Bobina di accensione.
10 20 Motore del finestrino anteriore passeggero
11 20 Motore del finestrino del conducente
12 7,5 Interruttore di avviso di pericolo
13 15 Relè principale PGM-FI;

Modulo del sistema aggiuntivo

di limitazione (SRS).
14 7,5 Tuner radio stereofonico (’96 -’98);

Interruttore principale del cruise control;

Unità di controllo della serratura

senza chiave (’99 -’00).
15 7,5 Modulo del rilevatore di carico elettrico (ELD);

Modulo del misuratore;

Modulo di controllo della trasmissione – TCM (’96 -’98 CVT);

PGM-FI;

Sensore di velocità del veicolo (VSS).
16 7,5 Deumidificatore del lunotto posteriore (’96 -’98);

Unità di controllo ABS;

Interruttore dello specchietto elettrico (’99 -’00).
17 7,5 Specchietti elettrici (’96 -’98);

Flusso d’aria;

Controllo dei ventilatori;

Controllo del compressore dell’aria condizionata;

Ventilatori.
18 7,5 Unità di controllo dei fari

per la guida diurna (DRL).
19 7,5 Fari di emergenza
20 7,5 Unità di controllo dei fari

per la guida diurna (DRL).
21 10 Faro destro (faro anabbagliante)
22 10 Faro sinistro (faro anabbagliante)
23 10 Unità del sistema aggiuntivo

di trattenimento (SRS).
24 7,5 Relè del finestrino elettrico;

Tettuccio apribile.
25 7,5 Unità di controllo integrata;

Sistema di bloccaggio;

Modulo del misuratore.
26 20 Spazzola/irrigatore anteriore
27 10 ’96 -’98:

Presa di alimentazione accessori.
  15 ’99 -’00:

Presa di alimentazione accessori.
28 10 ’96 -’97:

Tuner radio stereofonico.
  15 ’98:

Tuner radio stereofonico.
  10 ’99 -’00:

Unità audio.
29 – –
30 7,5 Illuminazione del cruscotto e della console
31 7,5 Relè principale PGM-FI;

Modulo di controllo del gruppo motore/

motore (PCM/ECM);

Unità di controllo integrata.
32 7,5 Lucine di parcheggio;

Illuminazione della targa;

Fari posteriori.
33 7,5 Sistema di bloccaggio
Relè
R1   Deumidificatore del lunotto posteriore
R2   Attuatore dei finestrini
R3   Indicatori di direzione;
Fari di emergenza.

Honda Civic – schema del fusibile – abitacolo
  1. Modulo di controllo degli iniettori
  2. Cruise control
  3. Relè dell’iniettore di carburante
  4. Controllore della luminosità delle luci del cruscotto
  5. Relè del motorino di avviamento
  6. Relè del clacson

Camera del motore

Honda Civic – schema del fusibile – camera del motore
  1. Scatola dei relè
  2. Scatola dei fusibili

Scatola dei fusibili della camera del motore

Honda Civic – schema del fusibile – scatola dei fusibili nella camera del motore

Nr Amperaggi [A] Descrizione
41 80 Distribuzione di potenza
42 40 Interruttore di accensione (BAT)
43 7,5 Illuminazione del soffitto;

Connettore del bus di dati.
44 20 GX :

Relè principale PGM-FI;

Modulo di controllo dell’iniettore

(relè dell’iniettore di carburante).
  15 eccetto GX:

Relè principale PGM-FI;

Modulo di controllo dell’iniettore

(relè dell’iniettore di carburante).
45 – –
46 40 Motori alzavetro

(relè dell’alzavetro).
47 7,5 Unità audio (’99 -’00);

Orologio;

PCM (VBU);

Tuner audio stereofonico (’96 -’98);

Modulo di controllo della trasmissione (’96 -’98);

Pannello di controllo del riscaldamento.
48 30 Interruttore delle luci combinate (faro);

Fusibile: nr 33.
49 – –
50 30 Deumidificatore del lunotto posteriore

(relè del deumidificatore del lunotto posteriore).
51 20 Unità di controllo della serratura della porta (’99 -’00);

unità di controllo della serratura senza chiave (’99 -’00);

Tettuccio apribile.
52 15 Clacson;

Luci di frenata;

Segnale di frenata.
53 10 Luce di avviso;

Indicatore di direzione;

Relè delle luci di emergenza.
54 40 Sistema di sicurezza (opzione)
55 40 Motore del ventilatore (relè del motore del ventilatore)
56 20 Motore del ventilatore del condensatore

(relè del ventilatore del condensatore);

Frizione del compressore dell’aria condizionata

(relè della frizione del compressore dell’aria condizionata).
57 20 Motore del ventilatore del radiatore

(relè del ventilatore del radiatore).
Relè
R1   Ventilatore del condensatore
R2   Frizione del compressore dell’aria condizionata
R3   Ventilatore del radiatore
R4   Motore del ventilatore

Scatola dei relè della camera del motore



Honda Civic – schema del fusibile – scatola dei relè della camera del motore
Nr Amperaggi [A] Descrizione
61 40 Motore della pompa ABS
62 20 Unità di controllo ABS
63 7,5 Unità di controllo ABS
Relè
R1   Motore della pompa ABS

Honda Civic (2001-2005) – schema del quadro fusibili

Anno di produzione: 2001, 2002, 2003, 2004, 2005.

Fusibile accendisigari (presa di alimentazione) nella Honda Civic (2001-2005) è il fusibile 18 nel quadro fusibili nell’abitacolo.

Abitacolo

Honda Civic – schema del quadro fusibili – abitacolo

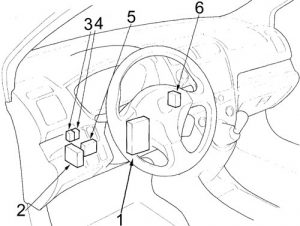

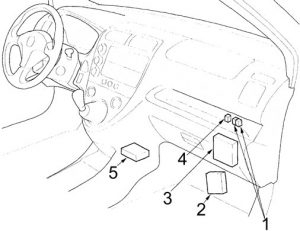

  1. Quadro fusibili
  2. Unità di controllo luci diurne (DRL)
  3. Hatchback: Relè luci diurne (DRL)
  4. Hatchback (’02 -’03): Relè luci anabbaglianti
  5. Cruise control
  6. Hatchback: Ricevitore senza chiave

Quadro fusibili nell’abitacolo

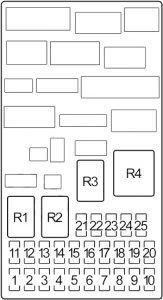

Honda Civic – schema del quadro fusibili – pannello fusibili nell’abitacolo
Nr Amperaggi [A] Descrizione
1 15 escluso ibrido:

Bobine di accensione.
  15 Ibrido:

Modulo di controllo motore (ECM);

Bobine di accensione anteriori.
2 20 Sensore rapporto aria-carburante (A/F)
3 10 Unità di controllo luci diurne

(DRL);

Unità di controllo Multiplex.
4 10 Relè sensore carburante (A/F);

Alternatore;

Sensore posizione albero a camme (CMP);

Cruise control;

Sensore di carico elettrico (ELD);

Valvola elettromagnetica by-pass sistema

controllo emissioni vapori carburante (EVAP);

Valvola di sfiato assorbitore sistema EVAP;

Chiusura valvola di sfiato assorbitore

sistema EVAP;

Sonda lambda riscaldata (HO2S);

Sensore velocità veicolo (VSS);

Convertitore DC-DC (ibrido);

Modulo di controllo trasmissione (TCM);

Terza sonda lambda riscaldata (HO2S).
5 – –
6 7,5 Unità di controllo tetto apribile;

Relè alimentazione finestrini.
7 20 Relè apertura e chiusura tetto apribile
8 7,5 Unità audio;

Unità di controllo multiplex;

Quadro interfaccia CarLink.
9 10 Unità sistema rilevamento posizione passeggero

(OPDS) (airbag laterale);

Unità di controllo funzionamento intermittente

tergicristallo posteriore;

Motore tergicristallo posteriore;

Interruttore tergicristallo/ugelli spruzzatori.
  15 Ibrido:

Modulo di controllo motore (ECM);

Bobine di accensione posteriori.
10 7,5 Interruttore luci retromarcia (M/T);

Unità di controllo servosterzo elettronico

(EPS);

Gruppo indicatori;

Unità ricevitore senza chiave;

Unità di controllo Multiplex;

Unità controllo sicurezza;

Relè retromarcia A/T;

Quadro interfaccia CarLink;

Elettromagnete bloccaggio cambio (A/T).
11 7,5 Unità di controllo modulatore ABS
12 7,5 Unità di controllo luci diurne

(DRL);

Unità di controllo Multiplex.
13 10 Unità sistema supplementare

di trattenuta (SRS)
14 10 Relè frizione compressore aria condizionata;

Relè ventilatore condensatore aria condizionata;

Relè motore ventilatore;

Pannello di controllo riscaldatore;

Interruttore alimentazione specchio;

Relè ventilatore radiatore;

Motore controllo ricircolo;

Relè sbrinatore lunotto posteriore.
15 2 Unità controllo sicurezza
  10 Unità controllo sicurezza
16 20 Sedile riscaldato
  7,5 Relè modulo controllo motore

(MCM) n. 1.
17 15 Pompa carburante;

Modulo di controllo motore/sistema di trasmissione

(ECM/PCM);

Relè principale PGM-FI n. 2;

Gruppo sistema supplementare

limitante (SRS).
18 15 Presa di alimentazione accessori
19 7,5 Interruttore luci di emergenza;

Indicatori di direzione.
20 30 Portellone: modulo di controllo Multiplex,

Interruttore tergicristallo/ugelli spruzzatori

parabrezza;

Motore tergicristallo parabrezza.
  20 Modulo di controllo Multiplex;

Interruttore tergicristallo/ugelli spruzzatori

parabrezza;

Motore tergicristallo parabrezza
21 7,5 Ibrido:

Modulo di controllo motore (ECM);

Relè avviamento.
22 20 Interruttore alimentazione finestra passeggero;

Interruttore principale alimentazione finestra.
23 20 Interruttore principale finestra
24 20 Interruttore finestra posteriore sinistra
25 20 Interruttore finestra posteriore destra
Supporto fusibile
  7,5 Ibrido:

Relè ventilatore durante

riavvio a caldo.
Relè
R1   escluso ibrido:

Avviamento.
R2   Luce posteriore
R3   Attuatore finestrini
R4   Indicatori di direzione/luci di emergenza.

Honda Civic – schema del quadro fusibili – abitacolo
  1. Unità di controllo immobilizzatore – ricevitore
  2. Unità audio
  3. Sedan, Coupe: Relè luci diurne (DRL)
    Sedan, Coupe: Relè luci anabbaglianti
  4. Pannello di controllo riscaldatore

Hatchback

Honda Civic – schema del quadro fusibili – hatchback
  1. Relè principale PGM-FI n. 1
    Relè principale PGM-FI n. 2 (pompa carburante)
  2. Unità di controllo servosterzo elettronico (EPS)
  3. Modulo di controllo motore / gruppo trasmissione (ECM / PCM)
  4. Relè sensore rapporto aria-carburante (A / F)
  5. Unità sistema supplementare trattenuta (SRS)

Sedan, Coupe

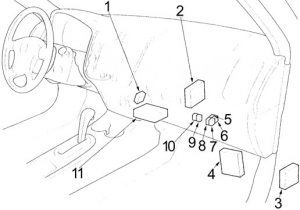

Honda Civic – schema del quadro fusibili – abitacolo (sedan, coupe)
  1. Ricevitore senza chiave
  2. Modulo di controllo motore / gruppo trasmissione (ECM / PCM)
  3. Ibrido: modulo di controllo trasmissione (TCM)
  4. Ibrido: Unità di controllo servosterzo elettronico (EPS)
  5. Ibrido:  relè sensore rapporto aria-carburante (A / F)
  6. Ibrido:  relè retromarcia A / T
  7. Relè principale PGM-FI n. 2 (pompa carburante)
  8. Relè principale PGM-FI n. 1
  9. escluso ibrido: relè sensore rapporto aria-carburante (A / F)
  10. escluso ibrido:  relè retromarcia A / T
  11. Unità sistema supplementare trattenuta (SRS)

Camera motore

Honda Civic – schema del quadro fusibili – camera motore
  1. escluso Hatch, Ibrido: quadro fusibili
  2. Hatchback, ibrido: quadro fusibili
  3. Ibrido: quadro relè

Quadro fusibili camera motore

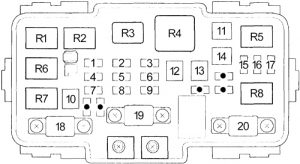

Honda Civic – schema del quadro fusibili – pannello fusibili nella camera motore
Nr Amperaggi [A] Descrizione
1 20 Motore relè ventilatore condensatore;

Relè frizione compressore aria condizionata.
2 15 escluso versione ibrida:

Relè luci posteriori,

Luci abbaglianti,

Luci di posizione anteriori,

Luci di contorno anteriori,

Pannello di controllo riscaldatore,

Illuminazione targa,

Luci posteriori.
  10 Ibrido:

Relè modulo di controllo

motore (MCM) n. 2.
3 7,5 escluso versione ibrida:

Illuminazione area carico;

Illuminazione soffitto/fari;

Interruttore accensione/illuminazione chiave;

Fari puntuali;

Illuminazione bagagliaio.
  10 Ibrido:

Illuminazione soffitto;

Interruttore accensione/illuminazione chiave;

Fari;

Relè luce posteriore;

Luce bagagliaio.
4 20 Relè ventilatore radiatore
5 10 Interruttore avviso di pericolo
6 15 Relè principale PGM-FI n. 1;

Sensore posizione albero motore (CKP);

Modulo di controllo motore/sistema

trasmissione (ECM/PCM);

Iniettori;

Valvola controllo aria minimo

(IAC);

Modulo di controllo immobilizzatore-ricevitore;

Relè principale PGM-FI n. 2;

Sensore posizione albero a camme

(CMP) (TDC);

Modulo di controllo iniettore;

Relè iniettore.
7 15 Interruttore posizione pedale freno;

Relè clacson;

Luci di frenata;

Segnali di frenata

(per modulo di controllo modulatore ABS,

modulo di controllo motore,

sistema di trasmissione (ECM/PCM),

modulo di controllo Multiplex).
8 20 Unità di controllo modulatore ABS
9 10 Unità audio,

connettore collegamento dati (DLC),

gruppo indicatore,

unità di controllo immobilizzatore-ricevitore,

unità ricevitore senza chiave,

unità di controllo multiplex,

quadro interfaccia CarLink,

modulo controllo motore

(MCM) (ibrido),

modulo controllo trasmissione

(ibrido),

controllo sicurezza
10 40 Unità di controllo modulatore ABS
11 30 Relè sbrinatore lunotto posteriore
  40 Coupe:

Relè sbrinatore lunotto posteriore
12 40 Relè motore ventilatore
13 40 Fusibili (abitacolo):

7, 23
14 40 Fusibili (abitacolo):

2, 3, 5, 15, 16
  40 Ibrido:

Relè ventilatore riavvio

durante funzionamento;

Fusibili (abitacolo):

2, 3, 5, 15, 16;

Fusibile (camera motore): n. 60.
15 15 Faro sinistro,

unità di controllo luci diurne

(DRL),

relè DRL,

gruppo misuratore,

spia luci abbaglianti,

unità di controllo Multiplex
  20 Faro sinistro;

unità di controllo luci diurne (DRL);

Relè DRL;

Diodo DRL;

Gruppo contachilometri;

Spia luci abbaglianti;

Unità di controllo Multiplex.
16 20 Blocco elettrico porte;

Unità di controllo Multiplex.
17 15 Faro destro;

Relè luci diurne (DRL);

Unità di controllo Multiplex.
  20 Faro destro;

Unità di controllo luci diurne (DRL);

Unità di controllo Multiplex.
18 60 Unità di controllo elettronica

servosterzo (EPS)
19 80 Distribuzione energia
20 40 Interruttore accensione (BAT)
Relè
R1   Ventilatore radiatore
R2   Frizione compressore aria condizionata
R3   Sbrinatore lunotto posteriore
R4   Motore ventilatore
R5   Faro n. 1
R6   Clacson
R7   Ventilatore condensatore
R8   Faro n. 2

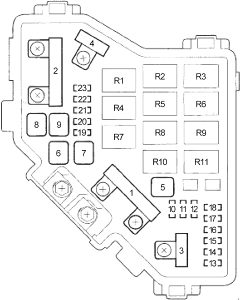

Quadro relè camera motore (ibrido)

Honda Civic – schema del quadro fusibili – quadro relè camera motore (ibrido)

Nr Amperaggi [A] Descrizione
60 20 Motore ventilatore radiatore
Relè
R1   Ventilatore
R2   Numero principale PGM-FI 2

Hatchback

Honda Civic – schema del quadro fusibili – hatchback
  1. Unità di controllo tetto apribile
  2. Relè apertura tetto apribile
  3. Unità di controllo funzionamento intermittente tergicristallo posteriore

Sedan, Coupe

Honda Civic - schema fusibili - sedan, coupe

Honda Civic – schema fusibili – sedan, coupe
  1. Ibrido: modulo di controllo motore (MCM)
  2. Ibrido: relè MCM n. 1, relè MCM n. 2
    escluso ibrido : relè apertura tetto apribile, relè chiusura tetto apribile
  3. Interruttore principale finestra

Honda Civic (2006-2011) – schema del fusibile

Anno di produzione: 2006, 2007, 2008, 2009, 2010, 2011.

Fusibile accendisigari (presa di alimentazione) nella Honda Civic (2006-2011) è il fusibile 29 nel quadro fusibili nella zona passeggeri.

Zona passeggeri

Honda Civic – schema del fusibile – zona passeggeri
  1. Quadro fusibili
  2. Modulo di controllo del tachimetro (contagiri)
  3. Modulo di controllo del manometro (Speedo)
  4. escluso GX: Relè della presa di alimentazione accessori console
    Ibrido: Relè della presa di alimentazione accessori anteriori
    GX: Relè di controllo del motorino di avviamento
  5. escluso GX: Relè della presa di alimentazione accessori anteriori
    Ibrido: Relè della presa di alimentazione accessori console
    GX : Relè della presa di alimentazione accessori console
  6. GX: Relè della presa di alimentazione accessori anteriori
  7. GX: Relè del modulo di controllo degli iniettori
  8. SL (’09 -’11): Relè della luce antinebbia
Leggere  Honda Jazz (2006-2008) - scatola dei fusibili

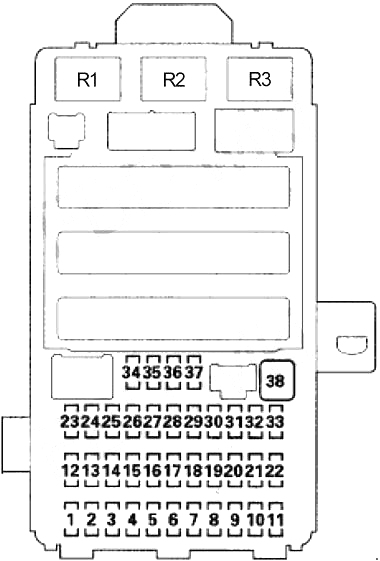

Quadro fusibili della zona passeggeri

Honda Civic – schema del fusibile – quadro fusibili nella zona passeggeri
Nr
 Amperaggi [A]
 Descrizione
1 7.5 Interruttore specchio elettrico (4 porte);

Relè alzavetro (senza spegnimento della chiave).
2 15 Escluso ibrido:

Sensore di posizione dell’albero a camme (CMP) A;

Modulo di controllo del motore, gruppo propulsore (ECM / PCM);

Unità di controllo dell’immobilizzatore e senza chiave.
15 Ibrido:

Modulo di controllo del gruppo propulsore (PCM);

Pompa carburante (relè principale PGM-FI n. 2);

Unità di controllo dell’immobilizzatore e senza chiave.
3 10 Alternatore;

Modulo di controllo del motore, gruppo propulsore (ECM / PCM);

Valvola di sfiato del serbatoio di controllo emissioni vapori (EVAP);

Valvola di chiusura del serbatoio di assorbimento EVAP;

Sensore di flusso d’aria massico (MAF).
10 Convertitore DC-DC;

Rilevatore di carico elettrico (ELD);

Valvola di sfiato del serbatoio di controllo vapori carburante (EVAP);

Sensore di flusso d’aria massico (MAF);

Modulo di controllo del gruppo propulsore (PCM);

Interruttore di posizione del pedale del freno;

Sensore di ossigeno riscaldato aggiuntivo (HO2S).
4 7.5 Modulo di controllo del modulatore ABS o VSA;

Sensore di accelerazione laterale (con VSA);

Unità di controllo del servosterzo elettrico (EPS).
5 15 2 porte:

Amplificatore audio
15 Riscaldamento sedile conducente;

Riscaldamento sedile passeggero anteriore;

Relè riscaldamento sedile.
6 –  –
7 7.5 Unità di controllo del sistema di monitoraggio della pressione degli pneumatici (TPMS)
8 –  –
9 7.5 Unità del sistema di rilevamento passeggeri (ODS);

Gruppo sistema di sicurezza aggiuntivo (SRS);

Indicatore di disattivazione dell’airbag passeggero.
10 7.5 Modulo di controllo del manometro (contagiri);

Interruttore principale della finestra di alimentazione

(2 porte con sollevamento automatico, abbassamento automatico);

Interruttore della luce di retromarcia (M / T);

Elettromagnete di blocco del cambio (A / T);

Unità di controllo integrata Multiplex (MICU);

Unità di controllo del sistema di monitoraggio della pressione degli pneumatici (TPMS);

Modulo BCM (ibrido);

Quattro interfaccia.
11 10 Unità del sistema di sicurezza limitato aggiuntivo (SRS)
12 10 Faro destro (fari anabbaglianti)
13 10 Faro sinistro (fari anabbaglianti)
14 7.5 Spia dell’impianto audio;

Interruttore delle luci di emergenza;

Illuminazione del pannello di controllo del riscaldamento;

Spia HVAC,

Illuminazione della spia del tettuccio apribile;

Indicatore di disattivazione dell’airbag passeggero;

Selezione e reset dell’interruttore delle luci;

Illuminazione della scatola del cambio A / T;

Luce dell’interruttore dell’impianto audio;

Luce dell’interruttore della combinazione del cruise control;

Luce dell’interruttore del riscaldamento del sedile conducente;

Luce dell’interruttore di controllo vocale HFL;

Quattro interfaccia;

Luce dell’interruttore del riscaldamento del sedile passeggero;

Luce dell’interruttore VSA.
15 7.5 Luci di posizione;

Luci posteriori;

Illuminazione della targa;

Luci laterali di emergenza.
16 10 Faro destro (faro anabbagliante)
17 10 Faro sinistro (faro anabbagliante)
18 20 Fari abbaglianti;

Unità di controllo integrata Multiplex (MICU).
19 15 Luci di posizione;

Unità di controllo integrata Multiplex (MICU)
20 –  –
21 20 Fari anabbaglianti;

Unità di controllo integrata Multiplex (MICU)
22 7.5 Ibrido:

Controllore del compressore dell’aria condizionata
23 7.5 Segnale del motorino di avviamento;

Modulo di controllo del gruppo propulsore (PCM).
24 20 Controllo e motore del tettuccio apribile
25 20 Chiusura elettrica delle porte;

Unità di controllo integrata Multiplex (MICU).
26 20 Motore del finestrino del conducente (interruttore principale del finestrino)
27 –  –
28 15 Presa di alimentazione accessori posteriore / console
29 15 Presa di alimentazione accessori anteriore
30 20 Versione 4 porte:

Motore del finestrino anteriore passeggero.
20 Versione 2 porte:

Interruttore del tettuccio apribile

Unità di controllo e motore del tettuccio apribile;

Motore del finestrino passeggero.
31 –  –
32 20 Versione 4 porte:  s

Motore del finestrino posteriore destro;

Interruttore del tettuccio apribile;

Unità di controllo e motore del tettuccio apribile.
33 20 Versione 4 porte:

Motore del finestrino posteriore sinistro
34 –  –
35 7.5 Unità audio;

Presa di alimentazione accessori anteriore;

Presa di alimentazione accessori posteriore, console;

Amplificatore stereo (2 porte);

Unità di controllo HandsFreeLink;

Interruttore di accensione;

Unità di controllo integrata Multiplex (MICU);

Quattro interfaccia.
36 10 Pannello di controllo del riscaldatore;

Unità di controllo HVAC;

Specchi elettrici;

Motore di controllo della ricircolazione;

Relè di accoppiamento del compressore dell’aria condizionata;

Relè del motore del ventilatore;

Relè del deflettore dello specchio elettrico;

Relè del deflettore del lunotto posteriore;

Relè di controllo del ventilatore di raffreddamento;

Relè del radiatore (diode aria condizionata);

AHB Buzzer (Ibrido);

Servo (Ibrido).
37 7.5 Luci diurne;

Unità di controllo integrata Multiplex (MICU).
38 30 Spazzola anteriore;

Unità di controllo integrata Multiplex (MICU).
Relè
R1 Alimentazione finestra
R2 Pompa carburante (PGM-FI Main 2)
R3 Motorino di avviamento
Honda Civic – schema del fusibile – zona passeggeri
  1. ’08 -’11: Unità di controllo del sistema di monitoraggio della pressione degli pneumatici (TPMS)
  2. Dispositivo audio / di navigazione o dispositivo audio
  3. Unità di controllo del servosterzo elettrico (EPS)
    GX: modulo di controllo degli iniettori
  4. 2 porte: amplificatore audio
  5. Unità di sistema di sicurezza limitato aggiuntivo (SRS)
  6. ’09 -’11: Adattatore USB
  7. Unità di controllo del sistema di riscaldamento, ventilazione e aria condizionata (HVAC) o pannello di controllo del riscaldatore
  8. Unità di controllo immobilizzatore-Keyless
  9. ’09 -’11: Unità di controllo HandsFreeLink
  10. 4 porte: amplificatore audio

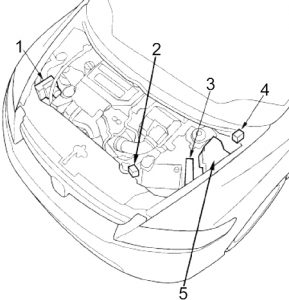

Camera del motore

Honda Civic – schema del fusibile – camera del motore
  1. Unità di controllo del modulatore ABS o VSA
  2. Ibrido: quadro fusibili n. 2
  3. Modulo di controllo del motore / gruppo propulsore (ECM / PCM)
  4. Ibrido: unità servo
  5. Quadro fusibili n. 1

Quadro fusibili camera del motore n. 1

Honda Civic – schema del fusibile – quadro fusibili nella camera del motore n. 1
Nr
 Amperaggi [A]
 Descrizione
1 100 Batteria;

Distribuzione dell’energia.
70 Unità di controllo del servosterzo elettrico (EPS)
2 50 Chiave di accensione
80 escluso ibrido:

Fusibili (zona passeggeri): 5, 6, 7, 27, 28, 29, 31
80 06-07 (ibrido):

Fusibili (zona passeggeri): 5, 6, 7, 27, 28, 29, 31
60 08-11 (ibrido):

Fusibili (zona passeggeri): 5, 6, 7, 27, 28, 29, 31
3 30 Unità di controllo del modulatore ABS o VSA
30 escluso ibrido:

Modulo di controllo ABS o VSA
30 Ibrido:

Modulo di controllo del modulatore ABS
40 Ibrido:

Modulo di controllo VSA
4 50 Fusibili (zona passeggeri): 18, 19, 20, 21
40 Fusibili (zona passeggeri): 24, 25, 26, 30, 32, 33
5 40 Servo
6 20 Relè del ventilatore del condensatore dell’aria condizionata;

Motore del ventilatore del condensatore dell’aria condizionata.
7 20 M / T:

Relè del ventilatore del radiatore;

Motore del ventilatore del radiatore.
30 A / T:

Relè del ventilatore del radiatore;

Motore del ventilatore del radiatore.
8 30 4 porte:

Relè del deflettore del lunotto posteriore;

Deflettore del lunotto posteriore.
40 2 porte:

Relè del deflettore del lunotto posteriore;

Deflettore del lunotto posteriore.
9 40 Relè del motore del ventilatore;

Motore del ventilatore.
10 10 Luci di emergenza;

Unità di controllo integrata Multiplex (MICU);

Modulo di controllo del manometro (contachilometri);

Modulo di controllo del manometro (contagiri).
11 15 Sensore del rapporto aria-carburante (A / F) n. 1;

Modulo di controllo del motore, gruppo propulsore (ECM / PCM);

Valvola elettromagnetica della valvola di sfiato (ibrido).
12 15 Luci di frenata;

Modulo di controllo del motore, gruppo propulsore (ECM / PCM);

Clacson;

Unità di controllo integrata Multiplex (MICU).
13 15 Ibrido:

Bobine di accensione posteriori
14 15 Ibrido:

Bobine di accensione anteriori
15 7.5 Relè del ventilatore del condensatore dell’aria condizionata
16 –  –
17 15 2 porte:

Amplificatore audio
18 15 escluso ibrido:

Bobine di accensione;

Modulo di controllo del motore, gruppo propulsore (ECM / PCM).
20 Ibrido:

Bobine di accensione;

Modulo di controllo del gruppo propulsore (PCM).
19 15 Sensore di posizione dell’albero motore (CKP);

Sensore di posizione dell’albero a camme (CMP) B;

Modulo di controllo del motore, gruppo propulsore (ECM / PCM);

Relè di controllo del sistema elettronico di gestione della farfalla (ETCS);

Iniettori;

Relè principale PGM-FI n. 1 (Fl MAIN);

Relè principale PGM-FI n. 2 (pompa carburante)

(escluso ibrido).
20 7.5 Relè di accoppiamento del compressore dell’aria condizionata;

Frizione del compressore dell’aria condizionata.
21 15 Relè di controllo del sistema elettronico di gestione della farfalla (ETCS);

Modulo di controllo del motore, gruppo propulsore (ECM / PCM).
22 7.5 Illuminazione del soffitto;

Illuminazione della mappa;

Illuminazione del bagagliaio;

Pompa d’acqua elettrica ausiliaria;

Relè della pompa d’acqua elettrica ausiliaria.
23 10 Unità audio;

Connettore di interfaccia dati (DLC);

Modulo di controllo del tachimetro (tachimetro);

Modulo di controllo dell’indicatore (Speedo);

Interruttore di avviso;

Unità di controllo senza chiave con immobilizzatore;

Unità di controllo integrata Multiplex (MICU);

Modulo di controllo del motore (MCM) (ibrido);

Modulo BCM (ibrido);

Unità di controllo del sistema vivavoce.
Relè
R1 Ventilatore del radiatore
R2 Ventilatore del condensatore dell’aria condizionata
R3 Controllo del ventilatore
R4 Controllo del sistema elettronico di gestione della farfalla (ETCS)
R5 Motore del ventilatore
R6 Deflettore specchi
R7 PGM-FI principale (n. 1)
R8 Deflettore lunotto posteriore
R9 Sotto-relè PGM-FI
R10 Frizione del compressore dell’aria condizionata
R11 Bobina di accensione

ECM – modulo di controllo del motore (con cambio manuale)

PCM – modulo di controllo del gruppo propulsore (con cambio automatico)

Quadro fusibili camera del motore n. 2

Honda Civic – schema del fusibile – quadro fusibili nella camera del motore n. 2
Nr
 Amperaggi [A]
 Descrizione
61 10 Modulo BCM;

Relè del modulo di controllo del motore (MCM) n. 2;

Modulo servo.
62 7.5 Modulo BCM;

Relè del modulo di controllo del motore (MCM) n. 1.
63 15 Servo
64 –  –
Relè
R1 Pompa d’acqua elettrica ausiliaria
R2 Pompa carburante
Honda Civic – schema del fusibile
  1. ’09 -’11: Adattatore USB
  2. Ibrido: relè del modulo di controllo del motore (MCM) n. 1
  3. Ibrido: relè del modulo di controllo del motore (MCM) n. 2
  4. 07-10: Ricevitore XM (con navigazione)
  5. Ibrido: modulo di controllo del motore (MCM)
  6. ’09 -’11: Unità di controllo HandsFreeLink

Honda Civic (2012) – schema del fusibile

Anno di produzione: 2012.

Fusibile accendisigari (presa di alimentazione) nella Honda Civic (2012) è un fusibile da 12 nella scatola dei fusibili sotto il cruscotto.

Scatola fusibili vano motore

Si trova vicino al serbatoio del liquido dei freni.

Nr Descrizione Amperaggi [A]
1 EPS 70
– –
Motore ABS / VSA 30
ABS / VSA FSR 30
– –
Fusibile principale 100
2 IG 50
Scatola fusibili principale 60
Scatola fusibili principale 2 60
Faro principale 30
– –
Deumidificatore posteriore 30
– –
Ventilatore 40
– –
Motore ventilatore ausiliario 20
Motore principale del ventilatore 20
3 – –
4 Faro anabbagliante sinistro 10
5 Avviamento DIAG, ST MG 7,5
6 Faro anabbagliante destro 10
7 – –
8 – –
9 – –
10 – –
11 Livello olio 7,5
12 Fari fendinebbia* (20)
13 Sedile del conducente elettricamente regolabile * (20)
14 Fari di emergenza 10
15 FI Sub 15
16 Bobina IG 15
17 Freni 15
18 Clacson 10
19 Amplificatore premium * (20)
20 INJ (15)
21 IGP 15
22 DBW 15
23 H / L LO 20
24 Sedile del conducente elettricamente reclinabile * (20)
25 Frizione MG 7,5
26 – –
27 – 20
28 Illuminazione interna 7,5
29 Riserva 10
*: Non disponibile in tutti i modelli

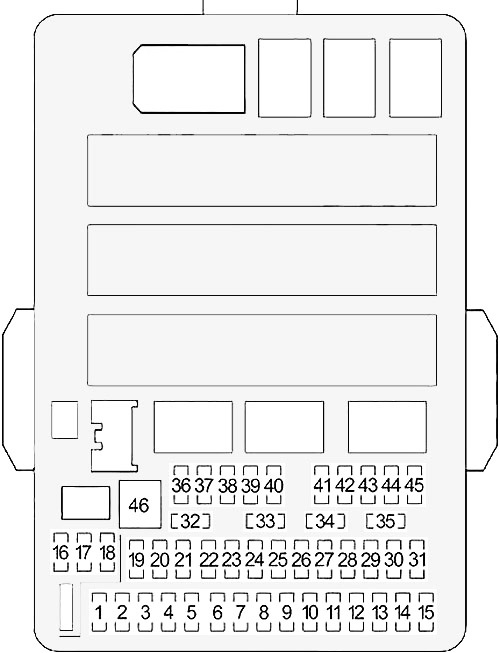

Scatola fusibili interna

Si trova sotto il cruscotto.

Honda Civic – fusibili – interno
Nr Descrizione Amperaggi [A]
1 – –
2 ACG 15
3 SRS 10
4 Pompa carburante 15
5 Contachilometri 7,5
6 Attuatore finestrino 7,5
7 VB SOL * (15)
8 Motore serratura porta 2 (sblocco) 15
9 Motore serratura porta 1 (sblocco) 15
10 – –
11 Tettuccio apribile * (20)
12 Presa di alimentazione accessori (console centrale) (15)
13 – –
14 Riscaldatori sedili * (15)
15 Motore serratura porta conducente (sblocco) * (10)
16 – –
17 – –
18 – –
19 ACC 7,5
20 Blocco chiave ACC 7,5
21 Fari diurni 7,5
22 HAC 7,5
23 – –
24 ABS / VSA 7,5
25 – –
26 – –
27 Presa di alimentazione accessori (anteriore) 15
28 Intermittente 15
29 ODS 7,5
30 Motore serratura porta conducente (blocco) * (10)
31 – –
32 Motore serratura porta 2 (blocco) 15
33 Motore serratura porta 1 (blocco) 15
34 Piccoli fari 7,5
35 Illuminazione 7,5
36 – –
37 – –
38 Faro abbagliante sinistro 10
39 Faro abbagliante destro 10
40 TPMS * (7,5)
41 Blocco porta 20
42 Alimentazione finestrino conducente 20
43 Finestrino elettrico posteriore lato passeggero (20)
44 Finestrino elettrico anteriore lato passeggero 20
45 Finestrino elettrico laterale conducente (20)
46 Intermittente 30
*: Non disponibile in tutti i modelli

Honda Civic (2013) – schema del fusibile

Anno di produzione: 2013.

Fusibile accendisigari (presa di alimentazione) nella Honda Pilot (2009-2015) è il fusibile 35 nella scatola dei fusibili

Scatola dei fusibili del vano motore

Si trova vicino al serbatoio del liquido dei freni.

Nr Descrizione Amperaggi [A]
1 EPS 70
– –
Motore ABS / VSA 30
ABS / VSA FSR 30
– –
Fusibile principale 100
2 IG 50
Scatola dei fusibili principale 60
Scatola dei fusibili principale 2 60
Faro principale 30
– –
Deumidificatore posteriore 30
– –
Ventilatore 40
– –
Motore ventilatore ausiliario 20
Motore principale del ventilatore 20
3 – –
4 Faro anabbagliante sinistro 10
5 Avviamento DIAG, ST MG 7,5
6 Faro anabbagliante destro 10
7 – –
8 – –
9 – –
10 – –
11 Livello olio 7,5
12 Fari antinebbia* (20)
13 Sedile del conducente elettricamente regolabile * (20)
14 Fari di emergenza 10
15 FI Sub 15
16 Bobina IG 15
17 Freni 15 * 1
10 * 2
18 Clacson 10
19 Amplificatore premium * (20)
20 INJ (15)
21 IGP 15
22 DBW 15
23 H / L LO 20
24 Sedile del conducente elettricamente reclinabile * (20)
25 Frizione MG 7,5
26 – –
27 – 20
28 Illuminazione interna 7,5
29 Riserva 10
* Modelli
1: 1,8 l * Modelli 2: 2,4 l
Leggere  Honda CRX II (1987-1992) - batterie

Scatola dei fusibili interni

Si trova sotto il cruscotto.

Honda Civic – fusibili – interno
Nr Descrizione Amperaggi [A]
1 Opzione HAC * (20)
2 ACG 10
3 SRS 10
4 Pompa carburante 15
5 Contachilometri 7,5
6 Attuatore finestrini 7,5
7 VB SOL * (15)
8 Motore serratura porta 2 (sblocco) 15
9 Motore serratura porta 1 (sblocco) 15
10 – –
11 Tetto apribile * (20)
12 Presa di alimentazione accessori (console centrale) (15)
13 – –
14 Riscaldamento sedili * (15)
15 Motore serratura porta conducente (sblocco) * (10)
16 – –
17 – –
18 – –
19 ACC 7,5
20 Blocco chiave ACC 7,5
21 Fari diurni 7,5
22 HAC 7,5
23 HAC * (7,5)
24 ABS / VSA 7,5
25 – –
26 – –
27 Presa di alimentazione accessori (anteriore) 15
28 Spazzola tergicristallo 15
29 ODS 7,5
30 Motore serratura porta conducente (blocco) * (10)
31 – –
32 Motore serratura porta 2 (blocco) 15
33 Motore serratura porta 1 (blocco) 15
34 Piccoli fari 7,5
35 Illuminazione 7,5
36 – –
37 – –
38 Faro abbagliante sinistro 10
39 Faro abbagliante destro 10
40 TPMS * (7,5)
41 Blocco porta 20
42 Finestrino del conducente 20
43 Finestrino elettrico posteriore lato passeggero (20)
44 Finestrino elettrico anteriore lato passeggero 20
45 Finestrino elettrico laterale conducente (20)
46 Spazzola tergicristallo 30
– STS * (7,5)
*: Non disponibile in tutti i modelli

Honda Civic (2014-2015) – schema del fusibile

Anno di produzione: 2014, 2015.

Fusibile accendisigari (presa di alimentazione) nella Honda Civic (2014-2015) è il fusibile n. 15 (presa di alimentazione accessori – console centrale) e n. 27 (presa di alimentazione accessori – anteriore) nel box fusibili nel cruscotto.

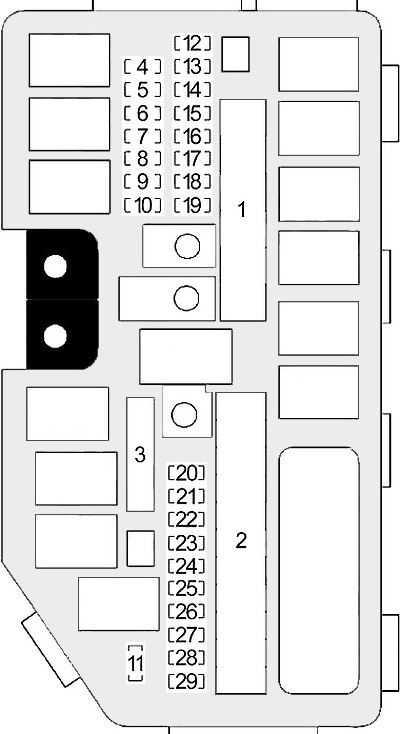

Box fusibili vano motore

Si trova vicino al serbatoio del liquido dei freni.

Nr Descrizione Amperaggi [A]
1 EPS 70
– –
Motore ABS / VSA 30
ABS / VSA FSR 30
Motore tergicristallo* 2 30
– * 3 (30)
Fusibile principale 100
2 IG 50
Box fusibili principale 60
Box fusibili principale 2 60
Faro principale 30
Interruttore ST MG * 2 30
– * 3 (30)
Deumidificatore posteriore 30
IG principale 2 * 2 30
– * 3 (30)
Ventilatore 40
– –
Motore ventilatore ausiliario 20
Motore principale ventilatore 20
3 – –
4 – * 2 –
Faro anabbagliante sinistro 10
5 Avviatore DIAG * 2 7,5
ST MG * 3 7,5
6 – * 2 –
Faro anabbagliante destro 15
7 – –
8 – –
9 – –
10 – –
11 Livello olio 7,5
12 Fari fendinebbia* (20)
13 Sedia del conducente elettricamente regolabile * (20)
14 Fari di emergenza 10
15 FI Sub 15
16 Bobina IG 15
17 Freno 15
18 Clacson 10
19 Amplificatore premium * (20)
20 Faro anabbagliante destro * 2 15
Iniezione *, * 3 (15)
21 IGP 15
22 DBW 15
23 Faro anabbagliante sinistro * 2 15
Fari anabbaglianti * 3 20
24 Sedia del conducente elettricamente regolabile * (20)
25 Frizione MG 7,5
26 Guarnizione * 2 15
– * 3 –
27   20
28 Lucie interne 7,5
29 Riserva 10
* 1: I modelli con sistema intelligente di immissione dati hanno il pulsante START / STOP MOTORE invece dell’interruttore di accensione.
* 2: Modelli con sistema di accesso intelligente
* 3: Modelli senza sistema di accesso intelligente

Box fusibili interni

Si trova sotto il cruscotto.

Nr Descrizione Amperaggi [A]
1 Opzione HAC * (20)
2 ACG 10
3 SRS 10
4 Pompa carburante 15
5 Contachilometri 7,5
6 Attuatore finestrini 7,5
7 VB SOL * (15)
8 Motore serratura porta 2 (sblocco) 15
9 Motore serratura porta 1 (sblocco) 15
10 – –
11 Panoramico * (20)
12 Presa di alimentazione accessori (console centrale);
Accendisigari.		 (15)
13 – –
14 Riscaldatori sedili * (15)
15 Motore serratura porta conducente (sblocco) * (10)
16 – –
17 – –
18 – –
19 ACC 7,5
20 Blocco chiave ACC 7,5
21 Fari diurni 7,5
22 HAC 7,5
23 HAC * (7,5)
24 ABS / VSA 7,5
25 ACC * (7,5)
26 – –
27 Presa di alimentazione accessori (anteriore) 15
28 tergicristalli 15
29 ODS 7,5
30 Motore serratura porta conducente (blocco) * (10)
31 Smart* (10)
32 Motore serratura porta 2 (blocco) 15
33 Motore serratura porta 1 (blocco) 15
34 Lucine 7,5
35 Illuminazione 7,5
36 – –
37 – –
38 Faro abbagliante sinistro 10
39 Faro abbagliante destro 10
40 TPMS * (7,5)
41 Blocco porta 20
42 Alimentazione finestrino conducente 20
43 Finestrino elettrico posteriore lato passeggero (20)
44 Finestrino elettrico anteriore lato passeggero 20
45 Finestrino elettrico conducente (20)
46 tergicristallo (30)
– STS * (7,5)
*: Non disponibile in tutti i modelli

Honda Civic (2016-2019) – schema del fusibile

Anno di produzione: 2016, 2017, 2018, 2019.

Fusibile accendisigari (presa di alimentazione) è il fusibile # 29 (presa di alimentazione accessori anteriore) nel quadro fusibili del cruscotto.

Posizione del quadro fusibili

Abitacolo

Si trova sotto il cruscotto.
Le posizioni dei fusibili sono mostrate sull’etichetta sul pannello laterale.

Abitacolo

Si trova sotto il cruscotto.
Le posizioni dei fusibili sono mostrate sull’etichetta sul pannello laterale.

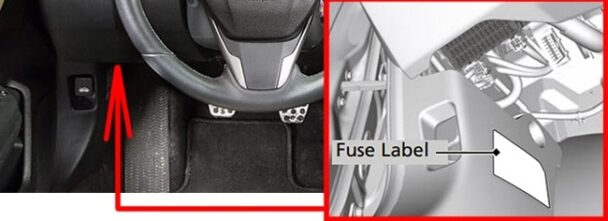

Honda Civic (2016-2019...) - schema del fusibile

Comparto motore

Si trova vicino alla batteria.
Le posizioni dei fusibili sono indicate sul coperchio del quadro fusibili.

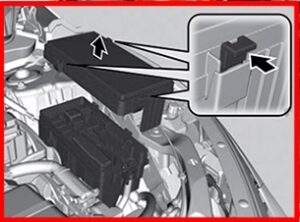

Comparto motore

Schemi del quadro fusibili

2016, 2017

Abitacolo

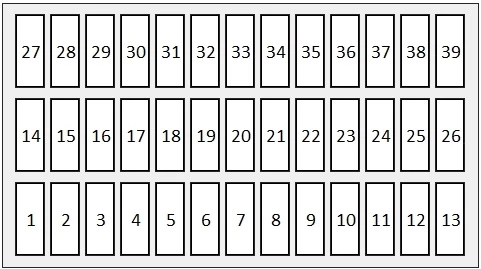

Schemi del quadro fusibili 2016, 2017

Assegnazione dei fusibili nell’abitacolo (2016, 2017)

Nr Descrizione Ampere [A]
1 Accessori 10 A
2 Non utilizzato (con sistema di apertura intelligente);

Blocco chiave (senza sistema di ingresso intelligente).

 –
(5 A)
3 – –
4 Sensore della telecamera anteriore (con sistema di ingresso intelligente);

Cambio (senza sistema di ingresso intelligente)

(modelli con trasmissione continua).

 (5 A)
(10 A)
5 Opzionale 10 A
6 Indicatore SRS 10 A
7 Contachilometri 10 A
8 Pompa carburante 15 A
9 AIRCON 10 A
10 – –
11 Regolazione motore 5 A
12 Blocco delle porte laterali del passeggero 10 A
13 Sblocco delle porte posteriori lato conducente (10 A)
14 Finestrino elettrico lato conducente (20 A)
15 Finestrino elettrico anteriore lato passeggero 20 A
16 Blocco della porta 20 A
17 Cambio (con sistema di ingresso intelligente)

(modelli con trasmissione continua);

Sensore della telecamera anteriore

(senza sistema di ingresso intelligente).

 (10 A)
(5 A)
18 – –
19 Tettuccio apribile (opzione) (20 A)
20 – –
21 ACG 10 A
22 Luci diurne 10 A
23 – –
24 Sensore della telecamera anteriore (opzione) (5 A)
25 Blocco della porta del conducente 10 A
26 Sblocco delle porte laterali del passeggero 10 A
27 Finestrino elettrico posteriore lato passeggero (20 A)
28 Finestrino elettrico del conducente 20 A
29 Presa di alimentazione anteriore 20 A
30 Smart Entry (con sistema di ingresso intelligente);

Non utilizzato (senza sistema di ingresso intelligente).

 10 A
–
31 Sedile del conducente reclinabile (opzione) (20 A)
32 Riscaldamento dei sedili anteriori (opzione) (20 A)
33 Sedile del conducente elettricamente scorrevole (opzione) (20 A)
34 VSA / ABS 10 A
35 SRS 10 A
36 – –
37 – –
38 Blocco delle porte posteriori lato conducente (10 A)
39 Sblocco della porta del conducente 10 A

Comparto motore

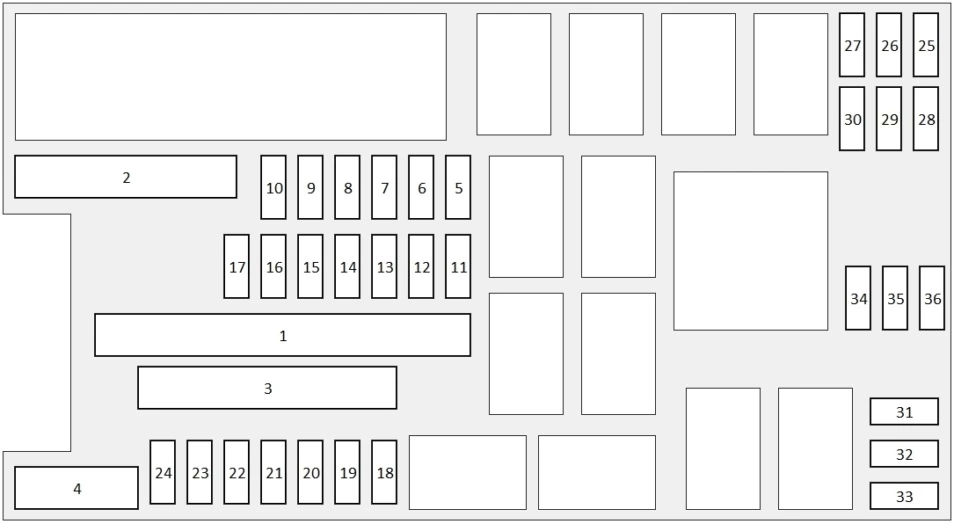

Assegnazione dei fusibili nel comparto motore (2016, 2017)

Assegnazione dei fusibili nel comparto motore (2016, 2017)

Nr Descrizione Ampere [A]
1 Sedile passeggero elettricamente controllato (opzione);

Riscaldamento dei sedili posteriori (opzione).

 (60 A)
1 Ventola di raffreddamento (2,0 l) (30 A)
1 Ventola di raffreddamento (1,5 l) (50 A)
1 – –
1 IG Main (con sistema di ingresso intelligente);

Non utilizzato (senza sistema di ingresso intelligente).

 30 A
–
1 Fari principali 30 A
1 Batteria 125 A
2 EPS 70 A
2 IG Main
(30 A (con sistema di ingresso intelligente), 50 A (senza sistema di ingresso intelligente))		 30 A / 50 A
2 Opzione del quadro fusibili (opzione) (40 A)
2 Quadro fusibili 60 A
2 Motore del tergicristallo anteriore 30 A
2 Fari anabbaglianti principali 30 A
3 Sbrinatore posteriore 40 A
3 Motorino di avviamento (con sistema di ingresso intelligente);

Non utilizzato (senza sistema di ingresso intelligente).

 30 A
–
3 Quadro fusibili 40 A
3 Motore ABS / VSA 40 A
3 ABS / VSA FSR 40 A
3 Motore del ventilatore 40 A
4 – –
4 – –
4 – –
4 – –
5 Ventola di raffreddamento 5 A
6 Lavalampada 15 A
7 FI Main 15 A
8 FI Sub 15 A
9 Luci di stop 10 A
10 Iniettore (1,5 l) (15 A)
11 LAF 5 A
12 FI ECU 10 A
13 Luci di posizione 10 A
14 Luci di emergenza 15 A
15 Bobina IG 15 A
16 Cambio (modelli con trasmissione continua) (15 A)
17 Luci diurne 10 A
18 Riserva 10 A
19 Audio 15 A
20 Audio AMP (opzione) (30 A)
21 Luci interne 10 A
22 Fari anteriori antinebbia (opzione) (15 A)
23 Compressore dell’aria condizionata (opzione) (10 A)
24 Clacson 10 A
25 Faro anabbagliante sinistro 10 A
26 Faro anabbagliante destro 10 A
27 VB ACT (1,5 l) (10 A)
28 Faro abbagliante sinistro 10 A
29 Faro abbagliante destro 10 A
30 – –
31 Riscaldamento dei sedili posteriori (15 A)
32 Sedile passeggero elettricamente scorrevole (opzione) (20 A)
33 Sedile passeggero elettricamente reclinabile (opzione) (20 A)
34 – –
35 – –
36 – –

2018

Abitacolo

Assegnazione dei fusibili nell’abitacolo (2018)

Nr Descrizione Ampere [A]
1 Accessori 10 A
2 Non utilizzato (con sistema di apertura intelligente);

Blocco chiave (senza sistema di ingresso intelligente).

 –
(5 A)
3 – –
4 Sensore della telecamera anteriore (con sistema di ingresso intelligente);

Cambio (senza sistema di ingresso intelligente)

(modelli con trasmissione continua).

 (5 A)
(10 A)
5 Opzionale 10 A
6 Indicatore SRS 10 A
7 Contachilometri 10 A
8 Pompa carburante 15 A
9 AIRCON 10 A
10 – –
11 Controllo motore 5 A
12 Blocco delle porte laterali del passeggero 10 A
13 Sblocco delle porte posteriori lato conducente (10 A)
14 Finestrino elettrico lato conducente (20 A)
15 Finestrino elettrico anteriore lato passeggero 20 A
16 Blocco della porta 20 A
17 Cambio

(con sistema di ingresso intelligente) (

(modelli con trasmissione continua );

Sensore della telecamera anteriore

(senza sistema di ingresso intelligente)

 (10 A)
(5 A)
18 – –
19 Tettuccio apribile (opzione) (20 A)
20 – –
21 ACG 10 A
22 Luci diurne 10 A
23 – –
24 Sensore della telecamera anteriore (opzione) (5 A)
25 Blocco della porta del conducente 10 A
26 Sblocco delle porte laterali del passeggero 10 A
27 Finestrino elettrico posteriore lato passeggero (20 A)
28 Finestrino elettrico del conducente 20 A
29 Presa di alimentazione anteriore (accendisigari) 20 A
30 Smart Entry (con sistema di ingresso intelligente);

Non utilizzato (senza sistema di ingresso intelligente).

 10 A
–
31 Sedile del conducente reclinabile (opzione) (20 A)
32 Riscaldamento dei sedili anteriori (opzione) (20 A)
33 Sedile del conducente elettricamente scorrevole (opzione) (20 A)
34 VSA / ABS 10 A
35 SRS 10 A
36 – –
37 – –
38 Blocco delle porte posteriori lato conducente (10 A)
39 Sblocco della porta del conducente 10 A

Comparto motore

Assegnazione dei fusibili nel comparto motore (2018)

Nr Descrizione Ampere [A]
1 Sedile passeggero elettricamente regolabile (opzione);

Riscaldamento dei sedili posteriori (senza modalità SPORT);

Sistema di ammortizzatori adattivi;

Riscaldamento dei sedili posteriori (con modalità SPORT).

 (60 A)

60 A
1 Ventola di raffreddamento (2,0 l) (30 A)
1 Ventola di raffreddamento (1,5 l) (50 A)
1 – –
1 IG Main (con sistema di ingresso intelligente);

Non utilizzato (senza sistema di ingresso intelligente).

 30 A
–
1 Fari principali 30 A
1 Batteria 125 A
2 EPS 70 A
2 IG Main

(30 A (con sistema di ingresso intelligente),

50 A (senza sistema di ingresso intelligente)

 30 A / 50 A
2 Opzione del quadro fusibili (40 A)
2 Quadro fusibili 60 A
2 Motore del tergicristallo anteriore 30 A
2 Fari anabbaglianti principali 30 A
3 Sbrinatore posteriore 40 A
3 Motorino di avviamento (con sistema di ingresso intelligente);

Non utilizzato (senza sistema di ingresso intelligente).

 30 A
–
3 Quadro fusibili 40 A
3 Motore ABS / VSA 40 A
3 ABS / VSA FSR 40 A
3 Motore del ventilatore 40 A
4 – –
4 – –
4 – –
4 – –
5 Ventola di raffreddamento 5 A
6 Lavalampada 15 A
7 FI Main 15 A
8 FI Sub 15 A
9 Luci di stop 10 A
10 Iniettore (1,5 l) (15 A)
11 LAF 5 A
12 FI ECU 10 A
13 Luci di posizione 10 A
14 Luci di emergenza 15 A
15 Bobina IG 15 A
16 Cambio (modelli con trasmissione continua) (15 A)
17 Luci diurne (10 A)
18 Riserva 10 A
19 Audio (15A)
20 Audio AMP (modelli senza gancio di traino rimovibile) (30 A)
20 Luci di posizione (modelli con gancio di traino rimovibile) 10 A
21 Luci interne 10 A
22 Fari anteriori antinebbia (15 A)
23 Compressore dell’aria condizionata (10 A)
24 Clacson 10 A
25 Faro anabbagliante sinistro (modelli senza gancio di traino rimovibile) 10 A
26 Faro anabbagliante destro (modelli senza gancio di traino rimovibile) 10 A
27 VB ACT (motore 1,5 l) (modelli senza gancio di traino rimovibile) (10 A)
28 Faro abbagliante sinistro (modelli senza gancio di traino rimovibile) 10 A
29 Faro abbagliante destro (modelli senza gancio di traino rimovibile) 10 A
30 Non utilizzato (modelli senza gancio di traino rimovibile) 10 A
31 Riscaldamento dei sedili posteriori (modelli senza gancio di traino rimovibile) (15 A)
31 Sedile passeggero elettricamente scorrevole (modelli con gancio di traino rimovibile) (20 A)
32 Sedile passeggero elettricamente scorrevole (modelli senza modalità SPORT) (modelli senza gancio di traino rimovibile) (20 A)
32 Non utilizzato (modelli con modalità SPORT) (modelli senza gancio di traino rimovibile) –
32 Sedile passeggero elettricamente reclinabile (modelli con gancio di traino rimovibile) (20 A)
33 Sedile passeggero elettricamente reclinabile (modelli senza modalità SPORT) (modelli senza gancio di traino rimovibile) (20 A)
33 Sistema di ammortizzatori adattivi (modelli con modalità SPORT) (modelli senza gancio di traino rimovibile) 15 A
33 VB ACT (modelli con gancio di traino rimovibile) (5 A)
34 Non utilizzato (modelli senza gancio di traino rimovibile) –
35 Non utilizzato (modelli senza gancio di traino rimovibile) –
36 Non utilizzato (modelli senza gancio di traino rimovibile) –

Post correlati:

  1. Honda Accord VI Coupe (CG) (1998-2003) – batterie
  2. Honda Civic VI Kombi (MB, MC) (1998-2001) – batterie
  3. Honda Jazz III (2008-2014) – batterie
  4. Honda CR-V III (2006-2012) – batterie
  5. Honda Accord (1981-2019) – scatola dei fusibili
  6. Honda Odyssey RL5 (2011-2017) – scatola dei fusibili
  7. Honda Odyssey RL3/RL4 (2005-2010) – scatola dei fusibili
  8. Honda S2000 (1999-2009) – scatola dei fusibili
Luca Moretti

Luca Moretti

Mi chiamo Luca Moretti e sono il fondatore di SchemaFusibili.com. Da anni mi occupo di elettronica automobilistica, con una passione particolare per la diagnostica e la manutenzione dei sistemi elettrici dei veicoli. Ho creato questo sito per offrire uno strumento semplice e completo a tutti coloro che cercano schemi chiari e affidabili delle scatole dei fusibili per la propria auto. Il mio obiettivo è aiutarti a risparmiare tempo, evitare errori e risolvere i problemi elettrici in modo rapido ed efficace.
