Honda Insight (2000-2014) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Honda Insight 2000-2014, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
2000, 2001, 2002, 2003, 2004, 2005, 2006.
Fusibile accendisigari (presa di alimentazione) in Honda Insight è il fusibile n. 12 nel pannello fusibili del cruscotto.

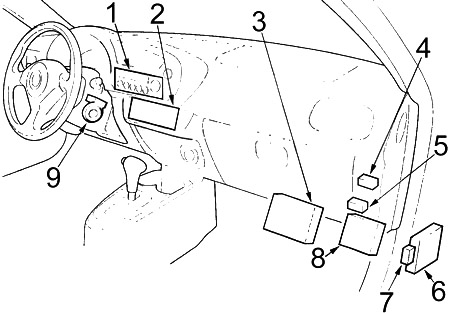

Abitacolo
- Pannello fusibili
- Unità di controllo luci diurne (DRL)
- Relè luci diurne (DRL) Relè
disattivazione luci anabbaglianti - 2002-2006 : Relè sensore rapporto aria-carburante (A/F)
- Relè principale PGM-FI Relè
invertitore - Unità sistema di ritenuta supplementare (SRS)
- Unità di controllo senza chiave per serratura porte
- Climatizzatore o pannello di controllo riscaldamento
- Unità audio
- Modulo di controllo motore (ECM)
- Relè alto livello motore ventilatore
- CVT: Relè motore servosterzo elettronico (EPS)
- M/T: Unità di controllo servosterzo elettronico (EPS)
CVT: Modulo di controllo trasmissione (TCM) - M/T: Relè motore servosterzo elettronico (EPS)
- CVT: Unità di controllo servosterzo elettronico (EPS)
- Unità ricevente immobilizzatore

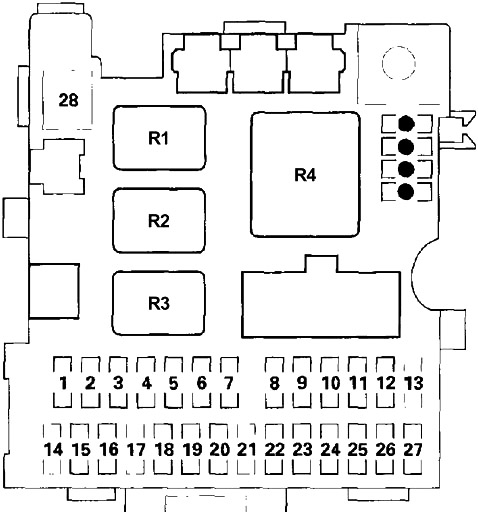

Schema pannello fusibili cruscotto
Il fusibile interno si trova sotto il cruscotto lato conducente. Rimuovere il vano portaoggetti piegando il coperchio verso il basso, sollevandolo e tirandolo dritto dalle cerniere.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 10 | Unità sistema di ritenuta supplementare (SRS) |
| 2 | 15 | Pompa carburante, unità sistema di ritenuta supplementare (SRS) |
| 3 | 20 | Motore tergicristallo anteriore, motore tergicristallo anteriore, relè intermittente tergicristallo anteriore |
| 4 | 7,5 | Convertitore DC-DC, modulo rilevamento carico elettrico (ELD), valvola di chiusura sfiato serbatoio (EVAP), valvola elettromagnetica controllo purging EVAP, sensore ossigeno secondario riscaldato (HO2S), sensore velocità veicolo (VSS), modulo controllo trasmissione (TCM) |
| 5 | 7,5 | Attiva luci di segnalazione, freccia/relè emergenza |
| 6 | 7,5 | Unità di controllo servosterzo elettronico (EPS), gruppo indicatori, unità di controllo serratura porte senza chiave, unità di controllo finestra elettrica (interruttore principale finestra elettrica), relè finestra alimentata, elettromagnete blocco cambio |
| 7 | 15 | Bobine di accensione |
| 8 | 20 | Motore finestra passeggero |
| 9 | 7,5 | Modulo controllo motore (ECM), relè disattivazione avviamento |
| 10 | 20 | Unità di controllo finestra elettrica (interruttore principale finestra elettrica), motore finestra elettrica conducente |
| 11 | 7,5 | Unità audio |
| 12 | 10 | Presa di alimentazione accessori |
| 13 | – | – |
| 14 | 20 | 2002-2006: Sensore rapporto aria-carburante (A/F), modulo controllo motore (ECM) (relè sensore rapporto aria-carburante (A/F)) |
| 15 | 10 | Unità audio, unità controllo clima/luci pannello controllo riscaldamento, luci cruscotto, luci indicatori, luci di posizione anteriori, luci di contorno laterali anteriori, illuminazione targa, luci posteriori |
| 16 | 7,5 | Modulatore-controllore ABS, relè frizione compressore aria condizionata, relè motore ventilatore. Relè alto livello motore ventilatore, unità climatizzazione/pannello controllo riscaldamento, relè ventilatore condensatore aria condizionata, relè controllo ventilatore, motore controllo modalità, relè ventilatore radiatore, relè sbrinatore lunotto posteriore, motore controllo ricircolo |
| 17 | 7,5 | Unità di controllo luci diurne (DRL) |
| 18 | 7,5 | Modulo monitoraggio stato batteria (BCM), gruppo climatizzazione/pannello controllo riscaldamento, connettore interfaccia dati (DLC), modulo controllo motore (ECM), gruppo indicatori, modulo controllo motore (MCM) |
| 19 | 7,5 | Illuminazione vano carico, illuminazione soffitto/fari |
| 20 | 10 | Unità audio |
| 21 | 10 | Unità di controllo luci diurne (DRL) |
| 22 | 20 | Unità di controllo senza chiave per serratura porte |
| 23 | 7,5 | Relè apertura sportello, attuatore apertura sportello |
| 24 | 7,5 | Ventilatore modulo batteria, relè controllo ventilatore modulo batteria alta velocità, relè disattivazione accensione, relè controllo ventilatore modulo batteria bassa velocità, modulo controllo motore (MCM) |
| 25 | – | – |
| 26 | 10 | Motore tergicristallo lunotto posteriore, motore tergicristallo posteriore |
| 27 | 7,5 | Luci di emergenza, relè retromarcia (CVT) |
| 28 | – | – |
| R1 | Luci posteriori | |
| R2 | Disattivazione avviamento | |
| R3 | Alimentazione finestra | |
| R4 | Frecce e luci di emergenza | |

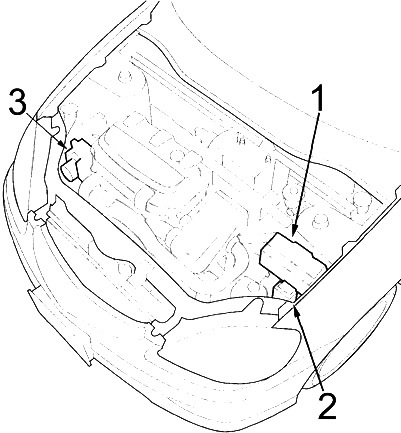

Motore
- Pannello fusibili
- Pannello relè
- Modulatore ABS-unità di controllo
Schema pannello fusibili motore
Il pannello fusibili sotto il cofano si trova nel vano motore. Per aprirlo, premere la linguetta come mostrato.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 50 | Interruttore accensione (BAT) |
| 2 | 80 | Batteria, distribuzione alimentazione |
| 3 | 30 | Modulatore ABS-unità di controllo |
| 4 | 10 | Frecce/relè emergenza, luce freccia |
| 5 | 15 | Modulo inverter potenza motore bassa velocità (MPI) Relè controllo ventilatore, Modulo inverter potenza motore alta velocità (MPI) Relè controllo ventilatore, Motore ventilatore PDU |
| 6 | 10 | Modulo controllo modulatore ABS, modulo controllo motore (ECM), luce freno alta montata, luci posteriori |
| 7 | 15 | Relè principale PGM-FI (IGP), elettromagnete blocco chiave (CVT) |
| 8 | 15 | Faro sinistro, spia luce abbagliante, unità di controllo luci diurne |
| 9 | – | – |
| 10 | 15 | Faro destro, unità di controllo luci diurne |
| 11 | 30 | Motore ventilatore radiatore |
| 12 | 40 | Motore ventilatore |
| 13 | 30 | Sbrinatore lunotto posteriore, condensatore rumore |
| 14 | 20 | Modulatore ABS-unità di controllo |
| 15 | 40 | Sistema di assistenza elettronica sterzo (EPS) |
| 16 | 30 | Relè luci posteriori, fusibile (pannello fusibili abitacolo): n. 14, 18, 19, 20, 21, 22, 23 |
| 17 | 40 | Relè finestra alimentata, fusibile (pannello fusibili abitacolo): n. 8, 10 |
| 18 | 7,5 | Modulo monitoraggio stato batteria (BCM), contattore alta tensione, modulo controllo motore (MCM), modulo convertitore tensione |
| 19 | 20 | Motore ventilatore condensatore aria condizionata, frizione compressore aria condizionata |
| R1 | Frizione compressore aria condizionata | |
| R2 | Ventilatore radiatore | |
| R3 | Ventilatore condensatore aria condizionata | |
| R4 | Motore ventilatore | |
| R5 | Clacson | |
| R6 | Faro n. 2 | |
| R7 | Faro n. 1 | |
Pannello relè vano motore
| Numero | Relè |
|---|---|
| R1 | Sbrinatore lunotto posteriore |
| R2 | PGM-FI Principale n. 2 (Pompa carburante) |
| R3 | Controllo ventilatore |
| R4 | Tergicristallo anteriore intermittente |

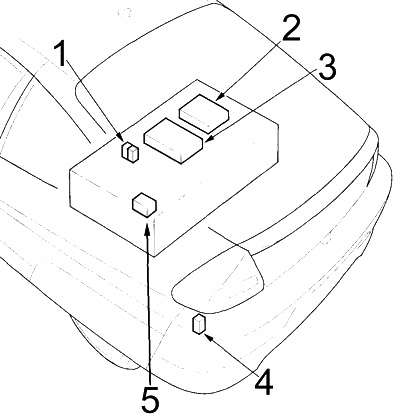

Pannello relè bagagliaio
- Relè modulo batteria rapido Relè controllo ventilatore modulo batteria bassa velocità
- Modulo controllo motore (MCM)
- Modulo monitoraggio stato batteria (BCM)
- Relè apertura sportello
- Pannello relè
| Numero | Relè |
|---|---|
| R1 | Relè controllo contattore alta tensione |
| R2 | Relè controllo ventilatore modulo inverter potenza motore bassa velocità (MPI) |
| R3 | Modulo rapido convertitore potenza motore (MPI) Relè controllo ventilatore |
| R4 | Disattivazione accensione |
Schema dei fusibili e relè – Honda Insight
Riguarda i veicoli prodotti negli anni:
2010, 2011, 2012, 2013, 2014.
Fusibile accendisigari (presa di alimentazione) in Honda Insight è il fusibile n. 13 nella scatola dei fusibili del cruscotto.

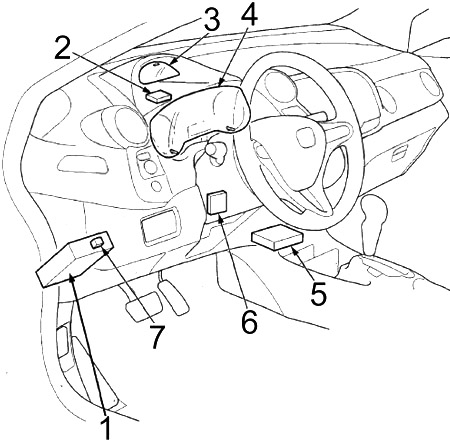

Abitacolo
- Scatola dei fusibili
- Unità di controllo del sistema di monitoraggio della pressione degli pneumatici (TPMS)
- Modulo di controllo dell’indicatore
- Modulo di controllo dell’indicatore
- Unità del sistema di ritenuta supplementare (SRS)
- Unità di controllo elettronica della servosterzo (EPS)
- Relè dell’attuatore di sblocco del portellone

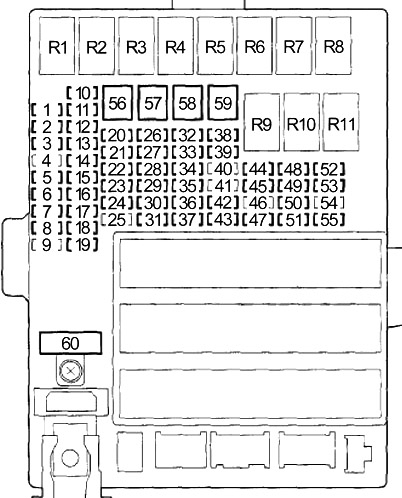

Schema della scatola dei fusibili del cruscotto
La scatola dei fusibili interna si trova dietro il cruscotto sul lato del conducente. L’etichetta è attaccata sul retro del coperchio. Per vedere l’etichetta interna della scatola dei fusibili, rimuovere il coperchio tirandolo verso di sé, tenendo ferma la parte centrale inferiore del coperchio.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 15 | Unità audio-navigazione (con navigazione), unità audio (senza navigazione), illuminazione del vano di carico, illuminazione interna, connessione dati (DLC), modulo di controllo degli indicatori, unità di controllo dell’immobilizzatore senza chiave, unità di controllo HandsFreeLink, illuminazione mappa individuale, unità di controllo multiplex integrata (MICU) (+B BACK UP), modulo di controllo del motore (MCM) |
| 2 | 7,5 | Unità di controllo del sistema di monitoraggio della pressione degli pneumatici (TPMS) |
| 3 | 20 | Interruttore principale della finestra |
| 4 | – | – |
| 5 | 10 | Luce di riserva, unità di controllo multiplex integrata (MICU) |
| 6 | 10 | Unità del sistema di ritenuta supplementare (SRS) |
| 7 | 10 | Modulo di controllo del sistema di propulsione – PCM (VBSOL) |
| 8 | 7,5 | Modulo del sistema di rilevamento passeggeri (ODS), indicatore di disattivazione dell’airbag del passeggero anteriore, modulo del sistema di ritenuta supplementare (SRS) |
| 9 | – | – |
| 10 | 7,5 | Relè della frizione del compressore dell’aria condizionata, relè del motore del ventilatore, unità di climatizzazione, relè di controllo del ventilatore (diode A/C), connessione opzionale, interruttore dello specchietto retrovisore elettrico, relè del ventilatore del radiatore (diode A/C), relè del disappannatore del lunotto posteriore, motore di ricircolo |
| 11 | 7,5 | Unità di controllo EPS (IG1), unità di controllo del modulatore VSA (IG1), sensore di accelerazione di inclinazione (con VSA), unità di controllo del modulatore ABS (MTR) (senza VSA) |
| 12 | 10 | Convertitore DC-DC, valvola di sfiato del serbatoio vapori carburante (EVAP), modulo di controllo del sistema di propulsione — (interruttore di marcia al minimo), sensore di flusso d’aria massivo (MAF), sensore di ossigeno secondario riscaldato (HO2S) |
| 13 | 20 | Presa di alimentazione accessori |
| 14 | 7,5 | Unità audio-navigazione (con navigazione), unità audio (senza navigazione), elettromagnete di blocco della chiave, unità di controllo HandsFreeLink, MICU (ACC), connessione opzionale |
| 15 | 7,5 | Luci diurne, unità di controllo multiplex integrata (MICU) |
| 16 | 10 | Motore del tergicristallo posteriore |
| 17 | 20 | Motore della finestra del passeggero anteriore, interruttore della finestra del passeggero anteriore |
| 18 | 20 | Motore della finestra posteriore destra, interruttore principale della finestra, interruttore della finestra posteriore destra |
| 19 | 20 | Motore della finestra posteriore sinistra, interruttore principale della finestra, interruttore della finestra posteriore sinistra |
| 20 | 15 | Pompa carburante (relè principale PGM-FI n. 2 (2012-2014)), unità di controllo immobilizzatore senza chiave, modulo di controllo del sistema di propulsione – PCM (IG1) (2012-2014) |
| 21 | 15 | Motore del lavavetri, unità di controllo multiplex integrata (MICU) |
| 22 | 7,5 | Sensore di carico elettrico (ELD), modulo di controllo del manometro, unità di controllo multiplex integrata — MICU (misuratore IG1), modulo di controllo del motore (MCM), elettromagnete di blocco del cambio, unità di controllo del sistema di monitoraggio della pressione degli pneumatici (TPMS) |
| 23 | 10 | Relè delle frecce/d’emergenza, unità di controllo multiplex integrata (MICU) |
| 24 | 10 | Interruttore della posizione del pedale del freno, luce di stop alta, luce di stop sinistra, luce di stop destra, relè del clacson, unità di controllo multiplex integrata (MICU), modulo di controllo del sistema di propulsione (PCM) |
| 25 | – | – |
| 26 | 10 | Sensore del rapporto aria-carburante (A/F), controllo delle emissioni di vapori (EVAP), valvola di sfiato del serbatoio, fusibile: n. 31 (7,5 A) |
| 27 | 30 | Serratura alimentata della porta, unità di controllo multiplex integrata (MICU) |
| 28 | 20 | Faro (principale), unità di controllo multiplex integrata (MICU) |
| 29 | 10 | Luce di posizione, unità di controllo multiplex integrata (MICU) |
| 30 | 30 | Motore del ventilatore del radiatore (relè del ventilatore del radiatore), motore del ventilatore del condensatore dell’aria condizionata (relè di controllo del ventilatore) (2012-2014) |
| 31 | 7,5 | Relè del ventilatore del condensatore del sistema di climatizzazione (diode del sistema di climatizzazione B) |
| 32 | 10 | Faro destro (fari anabbaglianti) |
| 33 | 20 | Relè della bobina di accensione, fusibili (compartimento motore): n.1 (15 A), 2 (15 A) |
| 34 | 10 | Faro sinistro (fari anabbaglianti) |
| 35 | 15 | Attuatore della serratura della porta del passeggero anteriore, attuatore della serratura della porta posteriore destra |
| 36 | 15 | Attuatore della serratura della porta del conducente, attuatore della serratura della porta posteriore sinistra |
| 37 | 30 | Modulatore-unità di controllo ABS (senza VSA), modulatore-unità di controllo VSA |
| 38 | 15 | Attuatore della serratura della porta del conducente |
| 39 | 15 | Sensore di posizione dell’albero motore (CKP), sensore di posizione dell’albero a camme (CMP), relè di controllo del sistema elettronico di controllo della farfalla (ETCS), iniettori, modulo di controllo del sistema di propulsione – PCM (IGP), relè principale PGM-FI n. 1, relè principale PGM-FI n. 2 (Pompa carburante) |
| 40 | – | – |
| 41 | – | – |
| 42 | 10 | Modulo di controllo del motore (MCM), relè MCM n. 1, relè MCM n. 2 |
| 43 | 7,5 | Compressore dell’aria condizionata (relè della frizione del compressore dell’aria condizionata) |
| 44 | 7,5 | Relè del motorino di avviamento, modulo di controllo del sistema di propulsione – PCM (STS) |
| 45 | 7,5 | Relè dell’attuatore di sblocco del portellone, attuatore di sblocco del portellone |
| 46 | – | – |
| 47 | 30 | Motore del ventilatore del condensatore dell’aria condizionata (relè del ventilatore del condensatore dell’aria condizionata), motore del ventilatore del radiatore (relè di controllo del ventilatore) (2010-2011) |
| 48 | 10 | Faro sinistro (fari abbaglianti) |
| 49 | 15 | Attuatore della serratura della porta del passeggero anteriore, attuatore della serratura della porta posteriore destra |
| 50 | 15 | Attuatore della serratura della porta posteriore sinistra |
| 51 | 10 | Faro destro (fari abbaglianti) |
| 52 | 15 | Sistema di controllo elettronico della farfalla (ETCS), modulo di controllo del sistema di propulsione – PCM (IG1ETCS) |
| 53 | 10 | Modulo dell’alimentatore intelligente (IPU) Modulo ventilatore (modulo di controllo del motore (MCM) relè n. 2), modulo dell’inverter del motore (MPI) (modulo di controllo del motore (MCM) relè n. 2) |
| 54 | – | – |
| 55 | 10 | Disappannatore dello specchietto retrovisore sinistro, disappannatore dello specchietto retrovisore destro |
| 56 | 30 | Tergicristallo anteriore, unità di controllo multiplex integrata (MICU) |
| 57 | 30 | Motore del ventilatore (relè del motore del ventilatore) |
| 58 | 30 | Modulatore-unità di controllo ABS (senza VSA), modulatore-unità di controllo VSA |
| 59 | 30 | Senza disappannatore dello specchietto elettrico: relè del disappannatore del lunotto posteriore (disappannatore del lunotto posteriore inferiore, disappannatore del lunotto posteriore superiore, condensatore di riduzione del rumore) |
| 40 | Con disappannatore dello specchietto elettrico: Relè del disappannatore del lunotto posteriore (disappannatore del lunotto posteriore inferiore, disappannatore del lunotto posteriore superiore, condensatore di riduzione del rumore, fusibile: n. 55 (10 A)) | |
| 60 | 50 | Accensione |
| 30 | Lavaghi fari | |
| R1 | Alimentazione della finestra | |
| R2 | Motore del ventilatore | |
| R3 | Sensore del rapporto aria-carburante (A/F) | |
| R4 | Illuminazione | |
| R5 | Bobina di accensione | |
| R6 | PGM-FI Principale n. 1 | |
| R7 | Controllo del sistema elettronico di controllo della farfalla (ETCS) | |
| R8 | Disappannatore del lunotto posteriore | |
| R9 | Sblocco della porta del conducente | |
| R10 | Taglio di avviamento | |
| R11 | – | |

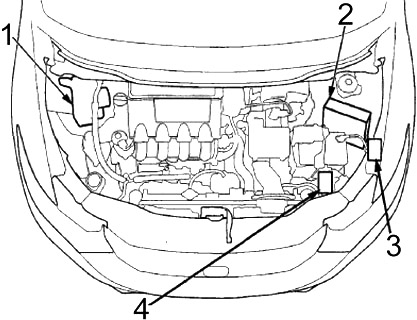

Compartimento motore
- Modulatore-unità di controllo ABS (senza VSA), modulatore-unità di controllo VSA
- Modulo di controllo del sistema di propulsione (PCM)
- Scatola relè n. 1
- Scatola relè n. 2

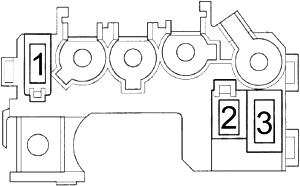

Schema della scatola dei fusibili nel compartimento motore
I fusibili principali sotto il cofano si trovano sul terminale positivo della batteria. Per aprirlo, premere le linguette come mostrato. Questi fusibili non sono riparabili; sostituire la scatola dei fusibili dei terminali della batteria come un’unità.
| Numero | Ampere [A] | Descrizione |
|---|---|---|
| 1 | 100 | Convertitore DC-DC, relè di illuminazione, relè della finestra, relè di sblocco della porta del conducente, fusibili: n. 1, 2, 3, 9, 17, 18, 19, 25, 26, 27, 28, 29, 30, 32, 33, 34, 37, 38, 39, 40, 41, 42, 43, 45, 46, 47, 52, 53, 57, 58, 59, 60 |
| 2 | 60 | Sistema di assistenza elettronica alla sterzata (EPS) |
| 3 | 20 | Fusibili: 23, 24 |
Scatola relè 1
| Numero | Ampere [A] | Componente protetto |
|---|---|---|
| 1 | 15 | Bobine di accensione lato scarico |
| 2 | 15 | Bobine di accensione lato aspirazione |
| R1 | Controllo del ventilatore | |
| R2 | PGM-FI Principale n. 2 (Pompa carburante) | |
Scatola relè 2
| Numero | Relè |
|---|---|
| R1 | Ventilatore del condensatore dell’aria condizionata |
| R2 | Ventilatore del radiatore |
| R3 | Frizione del compressore dell’aria condizionata |
Honda Insight (2012-2014) – schema del fusibile
Anno di produzione: 2012, 2013, 2014.
Fusibile accendisigari (presa di alimentazione) nella Honda Insight (2012-2014) è il fusibile 13(?) nel pannello fusibili.
Pannello fusibili interno
| Numero | Amperaggi [A] | Descrizione |
| 1 | 15 | Copia di sicurezza |
| 2 | (7,5) | TPMS * |
| 3 | 20 | Finestrino lato guida |
| 4 | – | Non utilizzato |
| 5 | 10 | Lucciola di riserva |
| 6 | 10 | SRS |
| 7 | 10 | Trasmissione SOL |
| 8 | 7,5 | OPDS |
| 9 | – | Non utilizzato |
| 10 | 7,5 | A / C |
| 11 | 7,5 | ABS / VSA |
| 12 | 10 | IMA |
| 13 | 20 | Presso ACC |
| 14 | 7,5 | Accessorio |
| 15 | 7,5 | Lucie diurne |
| 16 | 10 | Spazzola tergicristallo posteriore |
| 17 | 20 | Finestrino anteriore passeggero |
| 18 | 20 | Finestrino elettrico posteriore lato passeggero |
| 19 | 20 | Finestrino elettrico lato guida |
| 20 | 15 | Pompa carburante |
| 21 | 15 | Tergicristalli |
| 22 | 7,5 | Contachilometri |
| 23 | 10 | Rischiare |
| 24 | 10 | Freni / clacson |
| 25 | – | Non utilizzato |
| 26 | 10 | LAF |
| 27 | 30 | Chiusura principale porte |
| 28 | 20 | Faro principale |
| 29 | 10 | Lucciola piccola |
| 30 | 30 | Motore ventilatore radiatore |
| 31 | 7,5 | IGPS |
| 32 | 10 | Faro anabbagliante destro |
| 33 | 20 | Bobina IG |
| 34 | 10 | Faro anabbagliante sinistro |
| 35 | 15 | Motore chiusura porta 2 (blocco) |
| 36 | 15 | Motore chiusura porta 1 (blocco) |
| 37 | 30 | ABS / VSA FSR |
| 38 | 15 | Opzione di selezione blocco porte |
| 39 | 15 | IGP |
| 40 | – | Non utilizzato |
| 41 | – | Non utilizzato |
| 42 | 10 | IMA 1 |
| 43 | 7,5 | Frizione MG |
| 44 | 7,5 | STS |
| 45 | 7,5 | Blocco |
| 46 | – | Non utilizzato |
| 47 | 30 | Motore ventilatore condensatore |
| 48 | 10 | Faro abbagliante sinistro |
| 49 | 15 | Motore chiusura porta 2 (sblocco) |
| 50 | 15 | Motore chiusura porta 1 (sblocco) |
| 51 | 10 | Faro abbagliante destro |
| 52 | 15 | DBW |
| 53 | 10 | IMA 2 |
| 54 | – | Non utilizzato |
| 55 | 10 | Specchio riscaldato * 2, * 3 |
| 56 | 30 | Spazzola tergicristallo anteriore |
| 57 | 30 | Motore ventilatore |
| 58 | 30 | Motore ABS / VSA |
| 59 | 30 | Disappannatore posteriore * 1 |
| 40 | Disappannatore posteriore * 2, * 3 | |
| 60 | – | Non utilizzato |
| 50 | IG principale | |
| *: Modelli americani
* 1: Modello US LX |
||
Pannello fusibili nel vano motore

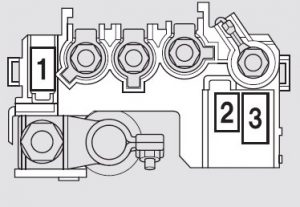

Sull’accumulatore
| Numero | Amperaggi [A] | Descrizione |
| 1 | 100 | Accumulatore, principale, ACG |
| 2 | 60 | EPS |
| 3 | 20 | Clacson, freni, emergenza |
Accanto all’accumulatore
vano motore (accanto all’accumulatore)
| Numero | Amperaggi [A] | Descrizione |
| 1 | 15 | Bobina di accensione (EX) |
| 2 | 15 | Bobina di accensione (EX) |
