Audi A6 C6 (2004-2011) – scatola dei fusibili

In questo articolo, troverai i diagrammi della scatola dei fusibili dell’Audi A6 C6 (2004–2011), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

Audi A6 C6 (2004-2011) – schema del fusibile

Anno di produzione: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.

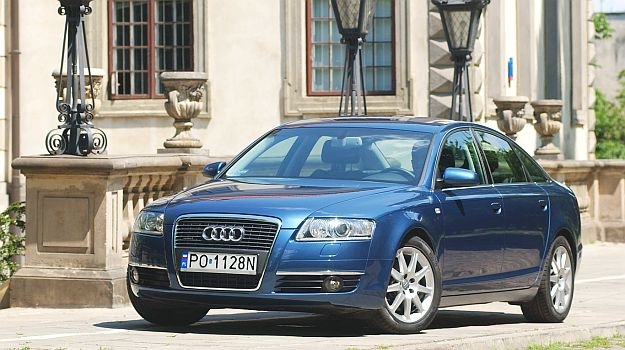

Audi A6 C6 è la terza generazione di questo modello. Il veicolo è stato progettato dall’italiano Walter de’Silva. L’A6 C6 è simile nel design al suo predecessore, ma è leggermente più lungo. La caratteristica più distintiva di questo modello è il nuovo aspetto della griglia.

Fusibile accendisigari (presa di alimentazione) in Audi A6 C6 (2004-2011) è il fusibile 2 nel quadro fusibili (lato passeggero del cruscotto).

Audi A6 C6 (2004-2011) ha 3 posizioni dei fusibili. Due nel cruscotto, lato passeggero e conducente, e uno nel bagagliaio.

Quadro fusibili lato conducente del cruscotto – fusibili audi a6 c6

Per accedere al quadro fusibili situato sul lato conducente del cruscotto, aprire la porta del conducente e rimuovere la clip di plastica (A) dall’elemento di bloccaggio nel coperchio frontale.

Leggere  Audi A8 D4 (dal 2010) - batterie
Audi A6 C6 - Quadro fusibili lato conducente del cruscotto
Audi A6 C6 – Quadro fusibili lato conducente del cruscotto

Nel coperchio a sinistra del cruscotto si trova una clip di plastica (A), che può essere utilizzata per estrarre i fusibili. La manovella (B) serve per il funzionamento di emergenza del tetto elettrico. Su entrambi i coperchi del cruscotto è presente anche un’etichetta con il diagramma dei fusibili (C) per il rispettivo quadro fusibili.

Audi A6 C6 – Schema del quadro fusibili – lato conducente del cruscotto

Nr Descrizione Amperaggi [A]
1 Non utilizzato
2 Non utilizzato
3 Gestione motore 5
4 Sensore livello olio;

Illuminazione targa.

5
5 Climatizzazione;

Sistema di monitoraggio pressione pneumatici.

5
6 Programma elettronico di stabilizzazione (ESP);

Sensore frizione.

5
7 Connettore diagnostico 5
8 Unità di controllo Homelink 5
9 Specchietto retrovisore interno

con funzione di oscuramento automatico.

5
10 Cruise control adattivo 5
11 Non utilizzato
12 Connettore diagnostico 10
13 Interruttore colonna sterzo 10
14 Interruttore luci freno;

2009-2011:

Non utilizzato

15 Set di indicatori;

Modulo di controllo Gateway.

10
16 Telefono, cellulare 5
17 Programma elettronico di stabilizzazione (ESP) 10
18 Elettronica del faro (sinistro) 5
19 Sensore pioggia 5
20 Ugelli lavavetri riscaldati 5
21 Regolazione sedile (conducente) 10
22 Display MMI 5
23 Freno di stazionamento elettromeccanico 5
24 Non utilizzato
25 Non utilizzato
26 Non utilizzato
27 Non utilizzato
28 Non utilizzato
29 Non utilizzato
30 Non utilizzato
31 Interruttore luci retromarcia;

Cambio;

Elementi motore.

15
32 Controllore intelligente modulo potenza;

Illuminazione spazio piedi;

Fari anteriori;

Clacson;

Sistema tergicristallo;

Volante regolabile elettricamente.

30
33 Controllore intelligente modulo potenza

(luci lato sinistro).

25
34 Controllore intelligente modulo potenza

(luci lato destro).

25
35 Non utilizzato
36 Lavavetri fari 30
37 Sistema elettronico di stabilizzazione (ESP) 25
38 Sistema tergicristallo 30
39 Modulo di controllo porta lato sinistro 15
40 Clacson 25
41 Ventilatore riscaldatore 40
42 Blocco elettronico

accensione modulo di controllo;

Volante regolabile elettricamente.

30
43 Tergicristallo lunotto (Avant) 15
44 Apertura finestrini elettrici

(lato sinistro)

35
Leggere  Audi A5 8T (2007-2012) – scatola dei fusibili

Quadro relè – audi a6 c6 schema fusibili

Si trova sotto il cruscotto, a sinistra del volante.

Destinazione

A Fusibile unità di controllo ABS 1 -S123- (40A)
b Di riserva
C Di riserva
D Di riserva
1 Relè di potenza (terminal 15) -J329-
2 Relè lavavetri fari -J39-
3 Di riserva
4 Relè avviamento -J53-
5 Relè di potenza (terminal 75x) -J694- (fino a 04.2005)
6 Relè avviamento 2 -J695-
7 Relè segnale -J4-
7 Relè tensione di alimentazione (terminal 75x) -J694- (da 05.2005)
8 Di riserva
9 Di riserva

Quadro fusibili lato passeggero del cruscotto

Per accedere al quadro fusibili situato sul lato passeggero del cruscotto, è necessario aprire la porta del passeggero e rimuovere la copertura laterale del cruscotto.

Audi A6 C6 – Schema del quadro fusibili – lato passeggero del cruscotto

Audi A6 C6 - Schema del quadro fusibili - lato passeggero del cruscotto Audi A6 C6 – Schema del quadro fusibili – lato passeggero del cruscotto

Nr Descrizione Amperaggi [A]
Supporto fusibile (nero) [A]
1 Modulo di controllo Pulsante comfort 15
2 Accendisigari 20
3 Sistema di monitoraggio pressione pneumatici 5
4 Presa elettrica anteriore

(consolle centrale).205Modulo di alimentazione intelligente passeggero
(blocco vano portaoggetti).156Modulo di controllo porte lato destro157Sunroof208Controllo climatizzazione109Sedili anteriori riscaldati3010MMI;

Amplificatore antenna;

2009-2011:

MMI.10/7,511Regolazione sedile (passeggero)1012Comunicazione5Supporto fusibile (marrone) [B]1Pompa carburante elettrica20/302Suspensione pneumatica adattativa153Assistente di corsia104Assistente cambio corsia Audi55Suspensione pneumatica adattativa56Interruttore cambio automatico –

frizione del cambio.57Sistema di parcheggio58Porta modulo di controllo59Regolazione automatica portata fari

fari supplementari);

elettronica fari (lato destro).510Airbag511Sedili posteriori riscaldati512Telefono5

Quadro fusibili nel bagagliaio lato destro

Per accedere al quadro fusibili situato nel bagagliaio, è necessario rimuovere la copertura laterale destra del bagagliaio e aprire la copertura del fusibile.

Audi A6 C6 – Schema del quadro fusibili – Spazio bagagliaio destro

Audi A6 C6 - Schema del quadro fusibili - Spazio bagagliaio destro Audi A6 C6 – Schema del quadro fusibili – Spazio bagagliaio destro

Leggere  Audi TTS Coupe (2009-2017) – scatola dei fusibili

Nr Descrizione Amperaggi [A]
Supporto fusibile (nero) [A]
1 Elaborazione digitale del segnale (DSP);

Amplificatore BOSE.302Comunicazione,

Amplificatore antenna53Freno di stazionamento elettromeccanico

(sinistro).304Freno di stazionamento elettromeccanico

(destro).305Presa di alimentazione nel bagagliaio206Gestione energia batteria57Modulo di potenza intelligente posteriore

(luci lato destro).208Modulo di potenza intelligente

(comfort).59Modulo di potenza intelligente posteriore

(luci lato sinistro).3010Meccanismo apertura finestrino

(lato destro).3511Sistema di parcheggio512Accendisigari posteriore20Supporto fusibile (marrone) [B]1Specchietto retrovisore52Coperchio posteriore elettrico (Avant)303Coperchio posteriore elettrico (Avant)304Coperchio posteriore elettrico (Avant)205Comunicazione;

Amplificatore antenna.56Non utilizzato-7MMI58Riscaldatore ausiliario209Tuner digitale510Unità di controllo gancio traino-11Traction – gancio (lampada sinistra)-12Traction – gancio (lampada destra)-

Le istruzioni contenute in questo tutorial funzioneranno nei seguenti anni di modello:

2004, 2005, 2006, 2007, 2008, 2009, 2010 e 2011 – Audi A6 C6 Benzina (2.0 TFSI, 2.4 Quattro, 2.4 V6, 2.8 FSI, 3.3 Quattro, 3.2 V6, 4.2 V8, 4.2 V8 Quattro e S6) e Diesel (2.0 e 2.7 TDI, 2.7 V6 e 3.0 V6).
