BMW 4 G22 e G23 (2020-2021…) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della BMW Serie 4 (G22 e G23) 2020‑2021…, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
BMW 4 G22 e G23 – schema della scatola dei fusibili
Anno di produzione: 2020, 2021.
Fusibili accendisigari (presa di alimentazione) in BMW 4 G22 e G23 sono i fusibili F46, F251, e F273 nella scatola dei fusibili.
Assegnazione dei fusibili e simboli
Le scatole dei fusibili in BMW 4 G22 e G23 si trovano nello spazio di carico e nell’abitacolo. I numeri dei fusibili sono correlati al significato del fusibile.
In fondo al post troverai la descrizione dei simboli!

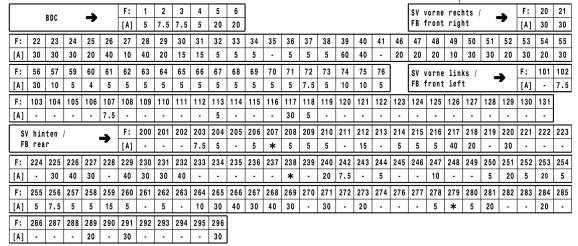

Amperaggi:
- BDC
- Scatola dei fusibili anteriore destra
- Scatola dei fusibili anteriore sinistra
- Scatola dei fusibili posteriore.

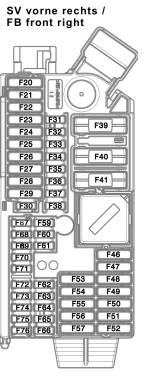

Scatola dei fusibili anteriore destra
Scatola dei fusibili anteriore sinistra
BDC (Controllore della carrozzeria)
Scatola dei fusibili nel bagagliaio
Significato dei simboli dei fusibili BMW
La lista sarà aggiornata regolarmente. Se hai suggerimenti, lascia un commento o invia un’email!
| Nr | Simbolo | Descrizione |
| 1 |  |
ABS (sistema di prevenzione del bloccaggio delle ruote durante la frenata),DSC (controllo dinamico della stabilità) |
| 2 |  |
Modulo di controllo della funzione della colonna dello sterzo |
| 3 |  |
Modulo rimorchio, gancio di traino |
| 4 |  |
Display sul parabrezza Head-Up (HUD) |
| 5 |  |
Sistema START-STOP |
| 6 |  |
Specchietti elettrici |
| 7 |  |
Impianto di sospensione pneumatica |
| 8 |  |
Trasmissione;DSC – controllo dinamico della stabilità;
SMG – trasmissione manuale sequenziale. |
| 9 |  |
Fari principali;Sensore della pioggia;
Sensore della luce; Controllo elettronico dell’altezza di guida. |
| 10 |  |
Modulo luci |
| 11 |  |
Changer CD;Modulo Can Gateway. |
| 12 |  |
Allarme |
| 13 |   |
Sensor di parcheggio / Home link (apriporta garage) |
| 14 |  |
Ventilatore elettrico |
| 15 |  |
Clacson |
| 16 |  |
Modulo porta;Chiusura automatica silenziosa. |
| 17 |  |
Finestrini elettrici |
| 18 |  |
Sedili riscaldati |
| 19 |  |
Regolazione dei sedili |
| 20 |  |
Cinture di sicurezza |
| 21 |  |
OBD |
| 22 |  |
Riscaldamento;Riscaldamento indipendente.
Riscaldamento del parabrezza. |
| 23 |  |
Cruise control |
| 24 |  |
Relè del tergicristallo posteriore |
| 25 |  |
Disgelo del lunotto posteriore (riscaldamento lunotto posteriore) |
| 26 |  |
Riscaldatore del liquido lavavetri |
| 27 |  |
Ventilatore |
| 28 |  |
Luci interne |
| 29 |  |
Cruscotto;Contachilometri |
| 30 |   |
Impianto di climatizzazione |
| 31 | DDE | Elettronica digitale Diesel (DDE) |
| 32 |  |
Relè della pompa del carburante;Controllo della pompa del carburante. |
| 33 |  |
DME – Elettronica digitale del motore;Modulo di tensione integrato – IVM. |
| 34 |  |
BDC (Controllore Body Domain Controller) |
| 35 |  |
Amplificatore HiFi;Sintonizzatore TV;
Modulo video. Radio (?). |
| 36 |  |
Controllo della pressione dei pneumatici RDV |
| 37 |  |
Lavalunotto anteriore |
| 38 |  |
Impianto di lavaggio dei fari |
| 39 |  |
Tettuccio apribile;Vetro panoramico;
Modulo superiore del cabriolet. |
| 40 |  |
Telefono |
| 41 |  |
Modulo superiore del cabriolet;Relè del cabriolet. |
| 42 |  |
Accendisigari anteriore e posteriore;Presa 12V;
Presa di ricarica del vano (12V). |
| 43 |  |
Freno di stazionamento |
| 44 |  |
Blocco del bagagliaio (portellone posteriore);Chiusura automatica del portellone posteriore. |
| 45 |  |
Parasole elettrico posteriore (per BMW F60 M5) |
| 46 |  |
Impianto di trazione dinamica |
| 47 |  |
Trazione integrale |
| 48 |  |
Sistema START-STOP |
| 49 |  |
Assistente alla guida |
| 50 |  |
Sistema ibrido |
| 51 |  |
Sistema audio |
| 52 |  |
Specchietto retrovisore elettrocromatico |
| 53 |  |
Relè del compressore dell’impianto di sospensione pneumatica |
