BMW 525i – E34 (1991-1994) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della BMW 525i (E34) 1991-1994, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
BMW 525i – E34 (1991-1994) – schema dei fusibili
Anno di produzione: 1991, 1992, 1993, 1994.
Fusibile accendisigari (presa di alimentazione) in BMW 525i – E34 (1991-1994) è il fusibile 5, 18, 21, 26 nella scatola dei fusibili.

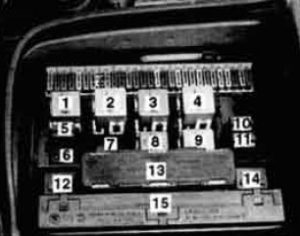

Scatola di distribuzione dell’alimentazione anteriore
La scatola dei fusibili si trova nella parte inferiore della plancia lato conducente.
| Fusibili | Descrizione |
| 1 | Connettore del clacson / telefono |
| 2 | Relè del motorino di avviamento |
| 3 | Relè di scarico (terminale R) |
| 4 | Relè del ventilatore |
| 5 | Relè della pompa del lavavetri |
| 6 | Relè telefonico di allerta |
| 7 | Relè ABS (ad es. 1994 · 95) |
| 8 | Relè di scarico (K 61) |
| 9 | Relè di scarico (K 15) |
| 10 | Relè ausiliario della pompa dell’acqua |
| 11 | Relè del clacson |
| 12 | Relè delle luci di emergenza |
| 13 | Controlla il modulo di controllo |
| 14 | Modulo di controllo degli urti |
| 15 | Modulo di controllo della lampada |

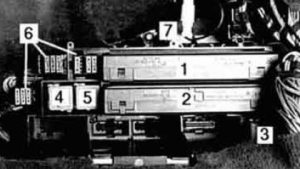

Scatola di distribuzione dell’alimentazione posteriore
La scatola di distribuzione dell’alimentazione posteriore si trova sotto il sedile posteriore e contiene fusibili aggiuntivi, relè e moduli di controllo.
| Fusibile | Descrizione |
| 1 | Modulo relè |
| 2 | Modulo generale |
| 3 | Relè del deumidificatore posteriore |
| 4 | Relè dei tergicristalli |
| 5 | Relè di protezione della potenza elettrica |
| 6 | Blocchi dei fusibili |
| 7 | Blocco dei fusibili (1992 e successivi) |
Scatola dell’elettronica (E-box)
La scatola dell’elettronica o scatola E si trova nell’angolo posteriore destro del vano motore.
| Fusibile | Descrizione |
| 1 | Modulo di controllo ABS o di slittamento (trazione) |
| 2 | Modulo di controllo DME |
| 3 | Modulo del cruise control |
| 4 | Relè di sistema (principale) |
| 5 | Relè della pompa di carburante |
| 6 | Relè del riscaldatore del sensore di ossigeno |
Pannello ausiliario dei relè
Il pannello dei relè ausiliari è montato nell’angolo anteriore sinistro del vano motore.
| Fusibile | Descrizione |
| 1 | Modulo del sistema di pulizia dei fari / luci fendinebbia (Canada) |
| 2 | Relè di velocità normale |
| 3 | Relè rapido |
| 4 | Relè del segnale acustico del telefono |
| 5 | Relè dell’aria condizionata |
| 6 | Fusibili |
Posizione del fusibile
I fusibili da 1 a 29 sono montati nella scatola di distribuzione anteriore. Le posizioni aggiuntive dei fusibili includono la scatola di distribuzione posteriore (fusibile n. 30-37 e n. 40-47) e il pannello dei relè ausiliari (fusibile n. 48,49 o 55-56).
| Fusibile | Amperaggi [A] | Descrizione |
| 1 | 15 | Sistema di attenuazione ABS (vedi anche fusibile 17) Controllo del pannello strumenti (vedi anche fusibili 15, 17, 20, 29) Monitoraggio delle luci (vedi anche fusibili 2, 3, 5, 7, 10, 11, 13, 14, 15) Luci di stop Cruise control (vedi anche fusibile 17) Computer di bordo (vedi anche fusibili 17, 20) Controllo elettronico della farfalla (EML) (vedi anche fusibili 17, 20) Controllo elettronico della trasmissione (vedi anche fusibile 12, 17) |
| 2 | 7,5 | Iniezione di carburante (solo motore M60) Fari / Luci fendinebbia (vedi anche fusibili 3, 4, 5, 7, 10, 11, 13, 14, 15, 24) Monitor lampade (vedi anche fusibili 1, 3, 4, 5, 7, 10, 11, 13, 14, 15) Luci di emergenza degli indicatori di direzione (vedi anche fusibili 3, 6, 13, 14) Centralina di collisione (vedi anche fusibili 6, 10, 11) |
| 3 | 7,5 | Fari / Luci fendinebbia (vedi anche fusibili 2, 5, 7, 10, 11, 13, 14, 24) Monitoraggio delle luci (vedi anche fusibili 1, 2, 4, 5, 7, 10, 11, 13, 14, 15) Indicatori di direzione / luci di emergenza (vedi anche fusibili 2, 6, 13, 14) Spruzzatore di fari (Canada) (vedi anche fusibili 4, 5, 17, 22, 24) Elettronica centrale della carrozzeria (ZKE) (vedi anche fusibili 4, 5, 17, 24, 30, 47) |
| 4 | 7,5 | Luci di posizione / posteriori / sotto il cofano (vedi anche fusibili 5, 15, 20) Monitoraggio delle luci (vedi anche fusibili 1, 2, 3, 5, 7, 10, 11, 13, 14, 15) Specchietti elettrici (vedi anche fusibili 5, 12) Spruzzatore di fari (Canada) (vedi anche fusibili 3, 5, 17, 22, 24) Elettronica centrale della carrozzeria (ZKE) (vedi anche fusibili 3, 5, 17, 24, 30, 47) |
| 5 | 10 | Fari / Luci fendinebbia (vedi anche fusibili 2, 3, 7, 10, 11, 13, 14) Spruzzatore di fari (Canada) (vedi anche fusibili 3, 4, 17, 22, 24) Luci di posizione / sotto il cofano (vedi anche fusibili 4 , 15, 20) Illuminazione del lato guida / bagagliaio (vedi anche 15, 21) Illuminazione del vano portaoggetti Accendisigari (vedi anche fusibili 18, 21, 26) Illuminazione interna (vedi anche fusibili 17, 18, 20, 21) Monitoraggio lampade (vedi anche fusibili 1, 2, 3, 4, 7, 10, 11, 13, 14, 15) Specchietti elettrici (vedi anche fusibili 4, 12) Elettronica centrale della carrozzeria (ZKE) (vedi anche fusibili 3, 5, 17, 24, 30, 47) |
| 6 | 15 | Indicatori di direzione / luci di emergenza (vedi anche fusibili 2, 3, 13, 14) Centralina di collisione (vedi anche fusibili 2, 10, 11) |
| 7 | 15 | Fari / Luci fendinebbia (vedi anche fusibili 2, 3, 5, 10, 11, 13, 14, 15) Monitoraggio delle luci (vedi anche fusibili 1, 2, 3, 4, 5, 10, 11, 13, 14) |
| 8 | 7,5 | – |
| 9 | 15 | Clacson Regolazione integrata del clima (IHKR) (vedi anche fusibili 19, 20, 27, 29, 46), telefono cellulare (vedi anche fusibili 18, 31) ventilatore ausiliario (vedi anche fusibili 25, 29) |
| 10 | 7,5 | Fari / Luci fendinebbia (vedi anche fusibili 2, 3, 5, 7, 11, 13, 14) Monitoraggio delle luci (vedi anche fusibili 1, 2, 3, 4, 5, 7, 11, 13, 14, 15) Controllo della collisione dell’unità (vedi anche fusibili 2, 10, 11) |
| 11 | 7,5 | Fari / Luci fendinebbia (vedi anche fusibili 2, 3, 5, 7, 10, 13, 14) Monitoraggio delle luci (vedi anche fusibili 1, 2, 3, 4, 5, 7 10, 13, 14, 15) Unità di controllo degli urti (vedi anche fusibili 2, 10, 11) |
| 12 | 15 | Riscaldatori degli ugelli dei tergicristalli anteriori Luci di emergenza Specchietti elettrici Sedili con memoria (vedi anche fusibili 16, 18, 42) Controllo elettronico della trasmissione (vedi anche fusibile 1, 17) |
| 13 | 7,5 | Fari / Luci fendinebbia (vedi anche fusibili 2, 3, 5, 7, 10,11, 14) Indicatori di direzione / luci di emergenza (vedi anche fusibili 2, 3, 6, 14) Monitoraggio lampade (vedi anche fusibili 1, 2, 3 4, 5, 7, 10, 11, 14, 15) |
| 14 | 7,5 | Fari / Luci fendinebbia (vedi anche fusibili 2, 3, 5, 7, 10, 11, 13, 37) Indicatori di direzione / luci di emergenza (vedi anche fusibili 2, 3, 6, 13) Monitoraggio delle luci (vedi anche fusibili 1, 2 3, 4, 5, 7, 10, 11, 13, 15) |
| 15 | 7,5 | Luci di posizione / posteriori / sotto il cofano (vedi anche fusibili 4, 5, 20) Illuminazione della targa / bagagliaio (vedi anche fusibili 5, 21) Luci di stop (vedi anche fusibile 1) Monitoraggio delle luci (vedi anche fusibili 1, 2, 3, 4, 5, 7, 10, 11, 13, 14) |
| 16 | 30 | Sedili riscaldati Sedili con memoria (vedi anche fusibili 12, 18, 42) Supporto lombare |
| 17 | 7,5 | Iniezione di carburante (vedi anche fusibile 23) Sistema di carica Avvio ventilatore E-box (vedi anche fusibile 28) Controllo elettronico della trasmissione (vedi anche fusibili 1, 12) ABSl Trazione (vedi anche fusibile 1) Riscaldamento della serratura della porta (vedi anche fusibile 30) Finestrini elettrici (vedi anche fusibili 30, 31, 47) Tettuccio apribile (vedi anche fusibili 30, 31, 47) Spruzzatore di fari (Canada) (vedi anche fusibili 3, 4, 5, 22, 24) Pannello strumenti / controllo di controllo (vedi anche fusibili 1, 17, 20, 29) Monitor delle luci (vedi anche fusibili 2, 3, 4, 5, 7, 10, 11, 13, 14, 15) Luci di stop (vedi anche fusibile 15) Illuminazione interna (vedi anche fusibili 5, 18, 21, 30, 44) Controllo elettronico della farfalla (EML) (vedi anche fusibili 1, 20) Cruise control (vedi anche fusibile 1) Computer di bordo Monitor lampade (vedi anche fusibili 1, 20) Elettronica centrale della carrozzeria (ZKE) (vedi anche fusibili 3, 4, 5, 24, 30, 47) |
| 18 | 15 | Illuminazione interna (vedi anche fusibili 5, 17, 21, 30, 44) Illuminazione del vano portaoggetti / accendisigari (vedi anche fusibili 5, 21, 26) Radio / lettore CD (vedi anche fusibile 41) Telefono cellulare (vedi anche fusibili 9, 31) Presa di memoria (vedi anche fusibili 12, 16, 42) Sicurezza contro il furto (Alpine) (vedi anche fusibile 21) Blocco del telecomando |
| 19 | 30 | Regolamento integrato sul clima (IHKR) (vedi anche fusibili 9. 20. 27, 29, 46) |
| 20 | 7,5 | Pannello strumenti / controllo di controllo (vedi anche fusibili 1, 17, 29) Luci di posizione / posteriori / sotto il cofano (vedi anche fusibili 4, 5, 15) Illuminazione interna (vedi anche fusibili 5, 17, 18, 21, 30) Climatizzazione integrata Regolazione (IHKR) (vedi anche fusibili 9, 19, 27, 29, 46) Computer di bordo (vedi anche fusibili 1. 17) Controllo elettronico della farfalla (EML) (vedi anche fusibili 1, 17) |
| 21 | 7,5 | Illuminazione della targa / bagagliaio (vedi anche fusibili 5, 15) Illuminazione interna (vedi anche fusibili 5, 17, 18, 30, 44) Illuminazione del vano portaoggetti / accendisigari (vedi anche fusibili 5, 18, 26) Sicurezza contro il furto (Alpine) (vedi anche fusibile 18) |
| 22 | 30 | Controllo della pressione dei tergicristalli del parabrezza (ADV) (vedi anche fusibili 15, 44) Spruzzatore di fari (Canada) (vedi anche fusibili 3, 4, 5, 17, 24) |
| 23 | 15 | Iniezione di carburante / pompa di carburante (vedi anche fusibile 17) |
| 24 | 10 | Sistema di pulizia dei fari (non USA) Controllo del tergicristallo del parabrezza (SWSI (vedi anche fusibile 44) Elettronica centrale della carrozzeria (ZKE) (vedi anche fusibili 3, 4, 5, 17, 30, 47) |
| 25 | 30 | Ventilatore ausiliario (vedi anche fusibile 29) |
| 26 | 30 | Illuminazione del vano portaoggetti / accendisigari (vedi anche fusibili 5, 18, 21) |
| 27 | 7,5 | Regolamento integrato sul clima (IHKR) (vedi anche fusibili 9, 19, 20, 29, 46) |
| 28 | 15 | E · ventilatore della scatola (anche fusibile 17) Sistema di carica (vedi anche fusibile 17) Riscaldamento del sedile in fontana Vetro posteriore riscaldato Servosterzo (Servotronic) |
| 29 | 7,5 | Regolamento integrato sul clima (IHKR) (vedi anche fusibili 9, 19, 20, 24, 27, 46) Ventilatore ausiliario (vedi anche fusibile 25) Pannello strumenti / controllo di controllo (vedi anche fusibili 1, 17, 20) |
| 30 | 7,5 | Riscaldamento della serratura della porta (vedi anche fusibile 17) Chiusura centralizzata (vedi anche fusibile 31, 47) Finestrini elettrici (vedi anche fusibili 17, 31, 47) Tettuccio apribile (vedi anche fusibili 17, 31, 47) Elettronica centrale della carrozzeria (ZKE) (vedi anche fusibili 3, 4, 5, 17, 24, 47) Illuminazione interna (vedi anche fusibili 5, 17, 18, 20, 21) |
| 31 | 7,5 | Chiusura centralizzata (vedi anche fusibili 30, 47) Finestre elettriche (vedi anche fusibili 17, 30, 47) Tettuccio apribile (vedi anche fusibili 17, 30, 47) Telefono cellulare (vedi anche fusibili 9, 18) |
| 32 | 7,5 | – |
| 34 | 20 | Regolazione elettrica della colonna dello sterzo |
| 35 | 30 | Chiusura centralizzata |
| 37 | 20 | Controllo del tergicristallo / spruzzatore del vetro posteriore (Touring) |
| 40 | 15 | – |
| 41 | 30 | Radio / lettore CD (vedi anche fusibile 18) Sedili riscaldati |
| 42 | 30 | Presa elettrica (vedi anche fusibile 43) Presa di memoria (vedi anche fusibili 12, 16, 18) |
| 43 | 30 | Sedili elettrici (vedi anche fusibile 42) |
| 44 | 30 | Controllo del tergicristallo del parabrezza (SWS) (vedi anche fusibile 24) Controllo della pressione dei tergicristalli del parabrezza (SWS) (vedi anche fusibile 15, 22) |
| 46 | 30 | Regolamento integrato sul clima (IHKR) (vedi anche fusibili 9, 19, 20, 27, 29) |
| 47 | 30 | Elettronica centrale della carrozzeria (ZKE) (vedi anche fusibili 3, 4, 5, 17,24,30) Tetto elettrico (vedi anche fusibili 17, 30, 31) Finestrini elettrici (vedi anche fusibili 17, 30,31) Chiusura centralizzata (vedi anche fusibili 30, 31) |
| 48 | 15 | – |
| 49 | – | – |
