BMW 5 E28 (1981-1988) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della BMW Serie 5 (E28) 1981‑1988, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
BMW 5 E28 (1981-1988) – schema della scatola dei fusibili
Anno di produzione:1981, 1982, 1983, 1984, 1985, 1986, 1987, 1988.

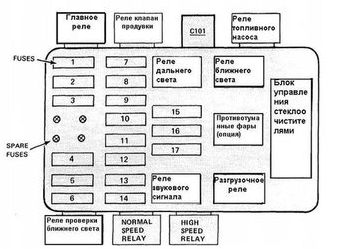

Scatola dei fusibili nel vano motore
Si trova sotto il cofano a sinistra.
In alcuni modelli la descrizione dei fusibili si trova direttamente sul coperchio. (in tedesco).
| 1 | 16A | Pompa carburante elettrica |
| 2 | 8A | Fari anabbaglianti (destro) |
| 3 | 8A | Fari anabbaglianti (sinistro) |
| 4 | 25A | Accendino, antenna dell’auto, regolazione dei sedili, sedili riscaldati |
| 5 | 8A | Fari di emergenza, illuminazione interna, illuminazione del bagagliaio, lampada da lettura, orologio, serrature centralizzate, computer di bordo, allarme, indicatore di servizio, riscaldamento della serratura della porta, controllo di gestione |
| 6 | 8A | Spie, contagiri, specchietti elettrici, computer di bordo, spia centrale di avvertimento, consumo di carburante, indicatore di servizio, controlli di gestione, alzacristalli elettrici, luci di retromarcia, cruise control, illuminazione di retromarcia |
| 7 | 8A | Fari abbaglianti (destro) |
| 8 | 8A | Fari abbaglianti (sinistro) |
| 9 | 8A | Luce di retromarcia e segnalatore posteriore (a destra). Illuminazione del cruscotto e delle targhe |
| 10 | 8A | Luce di retromarcia e luci posteriori |
| 11 | 16A | Indicatori di direzione, tergicristalli e lavavetri, relè del segnale, luci di posizione |
| 12 | 8A | Luci di stop, radio |
| 13 | 16 (25) | Lunotto riscaldato, tetto apribile elettrico |
| 14 | 25A | Riscaldamento, climatizzatore |
| 15 | 8A | Fari fendinebbia destro |
| 16 | 8A | Fari fendinebbia sinistro |
| 17 | 25A | Ventilatore supplementare |
