BMW 540i – E34 (1991-1994) – scatola dei fusibili

In questo articolo, troverai i diagrammi della scatola dei fusibili della BMW 540i (E34) 1991-1994, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).

BMW 540i – E34 (1991-1994) – schema della scatola dei fusibili

Anno di produzione: 1991, 1992, 1993, 1994

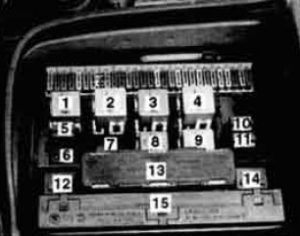

Scatola di distribuzione dell’alimentazione anteriore

Il blocco dei fusibili si trova nella parte inferiore della plancia sul lato del conducente.

Fusibili	Utilizzo
1	Connettore per clacson / telefono
2)	Relè del motorino di avviamento
3)	Relè di scarico (terminale R)
4	Relè del ventilatore
5	Relè della pompa del lavavetri
6	Relè di avviso telefonico
7	Relè ABS (ad es. 1994 · 95)
8	Relè di scarico (K 61)
9	Relè di scarico (K 15)
10	Relè della pompa dell’acqua ausiliaria
11	Relè del clacson
12	Relè delle luci di emergenza
13	Controlla il modulo di controllo
14	Modulo di controllo guasti
15	Modulo di controllo della lampada

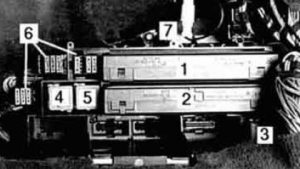

Scatola di distribuzione dell’alimentazione posteriore

La scatola di distribuzione posteriore si trova sotto il cuscino del sedile posteriore e contiene fusibili ausiliari. relè. e moduli di controllo.

Fusibile	Utilizzo
1	Modulo relè
2)	Modulo generale
3)	Relè del deumidificatore posteriore
4	Relè dei tergicristalli
5	Relè di protezione dell’alimentazione elettrica
6	Blocchi fusibili
7	Blocco fusibili (1992 e successivi)

Scatola dell’elettronica (E-box)

La scatola dell’elettronica o scatola E · box si trova nell’angolo posteriore destro del vano motore.

Fusibile	Utilizzo
1	Modulo di controllo ABS o Slip (trazione)
2)	Modulo di controllo DME
3)	Modulo del cruise control
4	Relè di sistema (principale)
5	Relè della pompa di carburante
6	Relè del riscaldatore del sensore di ossigeno

Pannello ausiliario dei relè

Il pannello ausiliario dei relè è montato nell’angolo anteriore sinistro del vano motore.

Fusibile	Utilizzo
1	Modulo del sistema di pulizia dei fari / nebbia (Canada)
2)	Relè di velocità normale
3)	Relè di alta velocità
4	Relè di avviso sonoro del telefono
5	Relè dell’aria condizionata
6	Fusibili

Posizione del fusibile

I fusibili da 1 a 29 sono montati nella scatola di distribuzione anteriore dell’alimentazione. Ulteriori posizioni dei fusibili includono la scatola di distribuzione posteriore dell’alimentazione (fusibili n. 30-37 e n. 40-47) e il pannello dei relè ausiliari (fusibili n. 48, 49 o n. 55-56).

Fusibile	Corrente amperica [A]	Utilizzo
1	15	Sistema ABS di frantumazione (vedi anche Fusibile 17) Controllo del controllo del quadro strumenti (vedi anche Fusibili 15, 17, 20, 29) Monitor della lampada (vedi anche Fusibili 2, 3, 5, 7, 10, 11, 13, 14, 15) Luci di stop Cruise control (vedi anche Fusibile 17) Computer di bordo (vedi anche Fusibili 17, 20) Controllo elettronico della farfalla (EML) (vedi anche Fusibili 17, 20) Controllo elettronico della trasmissione (vedi anche Fusibile 12, 17)
2)	7,5	Iniezione di carburante (solo motore M60) Fari / luci fendinebbia (vedi anche Fusibili 3, 4, 5, 7, 10, 11, 13, 14, 15, 24) Monitor della lampada (vedi anche fusibili 1, 3, 4, 5, 7, 10, 11, 13, 14, 15) Accendi le luci di emergenza (vedi anche Fusibili 3, 6, 13, 14) Modulo di controllo guasto (vedi anche Fusibili 6, 10, 11)
3)	7,5	Fari / luci fendinebbia (vedi anche Fusibili 2, 5, 7, 10, 11, 13, 14, 24) Monitor della lampada (vedi anche Fusibili 1, 2, 4, 5, 7, 10, 11, 13, 14, 15) Indicatori di direzione / luci di emergenza (vedi anche Fusibili 2, 6, 13, 14) Spruzzatore di fari (Canada) (vedi anche Fusibili 4, 5, 17, 22, 24) Elettronica della carrozzeria (ZKE) (vedi anche Fusibili 4, 5, 17, 24, 30, 47)
4	7,5	Luci di posizione / posteriori / per la cabina (vedi anche Fusibili 5, 15, 20) Monitor della lampada (vedi anche Fusibili 1, 2, 3, 5, 7, 10, 11, 13, 14, 15) Specchietti elettrici (vedi anche Fusibili 5, 12) Spruzzatore di fari (Canada) (vedi anche Fusibili 3, 5, 17, 22, 24) Elettronica della carrozzeria (ZKE) (vedi anche Fusibili 3, 5, 17, 24, 30, 47)
5	10	Fari / luci fendinebbia (vedi anche Fusibili 2, 3, 7, 10, 11, 13, 14) Spruzzatore di fari (Canada) (vedi anche Fusibili 3, 4, 17, 22, 24) Luci di parcheggio / sotto il cofano (vedi anche Fusibili 4, 15, 20) Illuminazione della licenza / del bagagliaio (vedi anche 15, 21) Illuminazione del vano portaoggetti Accendino (vedi anche Fusibili 18, 21, 26) illuminazione interna (vedi anche Fusibili 17, 18, 20, 21) Monitor della lampada (vedi anche Fusibili 1, 2, 3, 4, 7, 10, 11, 13, 14, 15) Specchietti elettrici (vedi anche Fusibili 4, 12) Elettronica della carrozzeria (ZKE) (vedi anche Fusibili 3, 5, 17, 24, 30, 47)
6	15	Indicatori di direzione / luci di emergenza (vedi anche Fusibili 2, 3, 13, 14) Modulo di controllo guasto (vedi anche Fusibili 2, 10, 11)
7	15	Fari / luci fendinebbia (vedi anche Fusibili 2, 3, 5, 10, 11, 13, 14, 15) Monitor della lampada (vedi anche Fusibili 1, 2, 3, 4, 5, 10, 11, 13, 14)
8	7,5	–
9	15	Clacson Regolamento integrato per il controllo climatico (IHKR) (vedi anche Fusibili 19, 20, 27, 29, 46) Telefono cellulare (vedi anche Fusibili 18, 31) Ventilatore ausiliario (vedi anche Fusibili 25, 29)
10	7,5	Fari / luci fendinebbia (vedi anche Fusibili 2, 3, 5, 7, 11, 13, 14) Monitor della lampada (vedi anche Fusibili 1, 2, 3, 4, 5, 7, 11, 13, 14, 15) Modulo di controllo guasto (vedi anche Fusibili 2, 10, 11)
11	7,5	Fari / luci fendinebbia (vedi anche Fusibili 2, 3, 5, 7, 10, 13, 14) Monitor della lampada (vedi anche Fusibili 1, 2, 3, 4, 5, 7 10, 13, 14, 15) Modulo di controllo guasto (vedi anche Fusibili 2, 10, 11)
12	15	Riscaldatori degli ugelli dei tergicristalli anteriori Luci di riserva Specchietti elettrici Posizioni di memoria (vedi anche Fusibili 16, 18, 42) Controllo elettronico della trasmissione (vedi anche Fusibile 1, 17)
13	7,5	Fari / luci fendinebbia (vedi anche Fusibili 2, 3, 5, 7, 10, 11, 14) Indicatori di direzione / luci di emergenza (vedi anche Fusibili 2, 3, 6, 14) Monitor della lampada (vedi anche Fusibili 1, 2, 3, 4, 5, 7, 10, 11, 14, 15)
14	7,5	Fari / luci fendinebbia (vedi anche Fusibili 2, 3, 5, 7, 10, 11, 13, 37) Indicatori di direzione / luci di emergenza (vedi anche Fusibili 2, 3, 6, 13) Monitor della lampada (vedi anche Fusibili 1, 2, 3, 4, 5, 7, 10, 11, 13, 15)
15	7,5	Luci di posizione / posteriori / per la cabina (vedi anche Fusibili 4, 5, 20) Illuminazione della licenza / del bagagliaio (vedi anche Fusibili 5, 21) Luci di stop (vedi anche Fusibile 1) Monitor della lampada (vedi anche Fusibili 1, 2, 3, 4, 5, 7, 10, 11, 13, 14)
16	30	Sedili riscaldati Posizioni di memoria (vedi anche Fusibili 12, 18, 42) Supporto lombare
17	7,5	Iniezione di carburante (vedi anche Fusibile 23) Sistema di carica Avviamento Ventilatore della scatola elettrica (vedi anche Fusibile 28) Controllo elettronico della trasmissione (vedi anche Fusibili 1, 12) ABSlTraction (vedi anche Fusibile 1) Riscaldamento della serratura della porta (vedi anche Fusibile 30) Alzavetri (vedi anche Fusibili 30, 31, 47) Tettuccio elettrico (vedi anche Fusibili 30, 31, 47) Spruzzatore di fari (Canada) (vedi anche Fusibili 3, 4, 5, 22, 24) Quadro strumenti / controllo del controllo (vedi anche Fusibili 1, 17, 20, 29) Monitor della lampada (vedi anche Fusibili 2, 3, 4, 5, 7, 10, 11, 13, 14, 15) Luci di stop (vedi anche fusibile 15) Illuminazione interna (vedi anche Fusibili 5, 18, 21, 30, 44) Controllo elettronico della farfalla (EML) (vedi anche Fusibili 1, 20) Cruise control (vedi anche Fusibile 1) Computer di bordo Monitor lamp (vedi anche Fusibili 1, 20) Elettronica dell’elettronica centrale (ZKE) (vedi anche Fusibili 3, 4, 5, 24, 30, 47)
18	15	Illuminazione interna (vedi anche Fusibili 5, 17, 21, 30, 44) Luce del vano portaoggetti / accendino (vedi anche Fusibili 5, 21, 26) Radio / lettore CD (vedi anche Fusibile 41) Telefono cellulare (vedi anche Fusibili 9, 31) Posizioni di memoria (vedi anche Fusibili 12, 16, 42) Antifurto (Alpine) (vedi anche Fusibile 21) Blocco del telecomando
19	30	Regolamento integrato per il controllo climatico (IHKR) (vedi anche Fusibili 9, 20, 27, 29, 46)
20	7,5	Quattro strumenti / controllo del controllo (vedi anche Fusibili 1, 17, 29) Luci di posizione / posteriori / per la cabina (vedi anche Fusibili 4, 5, 15) Illuminazione interna (vedi anche Fusibili 5, 17, 18, 21, 30) Regolamento integrato per il controllo climatico (IHKR) (vedi anche Fusibili 9, 19, 27, 29, 46) Computer di bordo (vedi anche Fusibili 1, 17) Controllo elettronico della farfalla (EML) (vedi anche Fusibili 1, 17)
21	7,5	Illuminazione della licenza / del bagagliaio (vedi anche Fusibili 5, 15) Illuminazione interna (vedi anche Fusibili 5, 17, 18, 30, 44) Luce del vano portaoggetti / accendino (vedi anche Fusibili 5, 18, 26) Antifurto (Alpine) (vedi anche Fusibile 18)
22	30	Controllo della pressione del tergicristallo anteriore (ADV) (vedi anche Fusibili 15, 44) Spruzzatore di fari (Canada) (vedi anche Fusibili 3, 4, 5, 17, 24)
23	15	Iniezione di carburante / pompa di carburante (vedi anche Fusibile 17)
24	10	Sistema di pulizia dei fari (fuori dagli USA) Controllo dei tergicristalli anteriori (SWSI (vedi anche Fusibile 44) Elettronica del corpo centrale (ZKE) (vedi anche Fusibili 3, 4, 5, 17, 30, 47)
25	30	Ventilatore ausiliario (vedi anche Fusibile 29)
26	30	Luce del vano portaoggetti / accendino (vedi anche Fusibili 5, 18, 21)
27	7,5	Regolamento integrato per il controllo climatico (IHKR) (vedi anche Fusibili 9, 19, 20, 29, 46)
28	15	E · ventilatore della scatola (anche Fusibile 17) Sistema di carica (vedi anche Fusibile 17) Riscaldamento del sedile del font Lunotto riscaldabile Servosterzo (Servotronic)
29	7,5	Regolamento integrato per il controllo climatico (IHKR) (vedi anche Fusibili 9, 19, 20, 24, 27, 46) Ventilatore ausiliario (vedi anche Fusibile 25) Quattro strumenti / controllo cont rol (vedi anche Fusibili 1, 17, 20)
30	7,5	Riscaldamento della serratura della porta (vedi anche Fusibile 17) Chiusura centralizzata (vedi anche Fusibile 31, 47) Alzavetri (vedi anche Fusibile 17, 31, 47) Tettuccio elettrico (vedi anche Fusibili 17, 31, 47) Elettronica dell’elettronica centrale (ZKE) (vedi anche Fusibili 3, 4, 5, 17, 24, 47) Illuminazione interna (vedi anche Fusibili 5, 17, 18, 20, 21)
31	7,5	Chiusura centralizzata (vedi anche Fusibili 30, 47) Alzavetri (vedi anche Fusibili 17, 30, 47) Tettuccio elettrico (vedi anche Fusibili 17, 30, 47) Telefono cellulare (vedi anche Fusibili 9, 18)
32	7,5	–
34	20	Regolazione elettrica della colonna dello sterzo
35	30	Chiusura centralizzata
37	20	Controllo dei tergicristalli / spruzzatori del lunotto (Touring)
40	15	–
41	30	Radio / lettore CD (vedi anche Fusibile 18) Sedili riscaldati
42	30	Sedili elettrici (vedi anche Fusibile 43) Posizioni di memoria (vedi anche Fusibili 12, 16, 18)
43	30	Sedili elettrici (vedi anche Fusibile 42)
44	30	Controllo dei tergicristalli anteriori (SWS) (vedi anche Fusibile 24) Controllo della pressione dei tergicristalli (SWS) (vedi anche Fusibile 15, 22)
46	30	Regolamento integrato per il controllo climatico (IHKR) (vedi anche Fusibili 9, 19, 20, 27, 29)
47	30	Elettronica della carrozzeria (ZKE) (vedi anche Fusibili 3, 4, 5, 17, 24, 30) Tettuccio elettrico (vedi anche Fusibili 17, 30, 31) Alzavetri (vedi anche Fusibili 17, 30, 31) Chiusura centralizzata (vedi anche Fusibili 30, 31)
48	15	–
49	–	–
