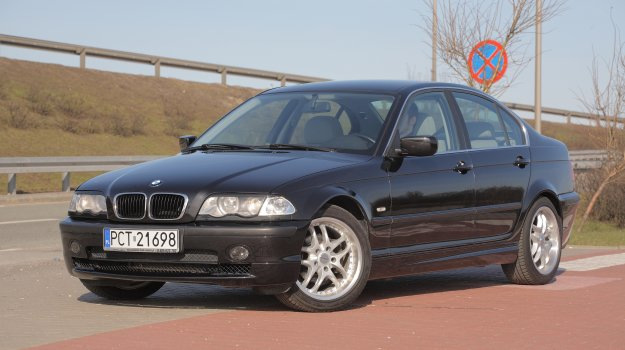

BMW 3 E46 (1998-2007) – scatola dei fusibili

Specchietto per il trucco, lato passeggero;

Unità di controllo per il soft top.

Amplificatore antenna AM/FM;

(con chiusura centralizzata a distanza);

Unità di controllo del monitor;

Interruttore audio spaziale;

Interfaccia;

Computer di navigazione;

Ricevitore GPS;

Elettronica del trasmettitore/caricabatterie;

Pulsante, commutabile per il tetto morbido;

Interfaccia telefonica di base;

Ingresso vocale;

Scatola estraibile;

Unità di controllo telematica (TCU-Everest);

Modulo elettronico di carica universale e

vivavoce (ULF).

Unità di controllo del modulo generale;

Unità di controllo del centro di illuminazione;

Modulo del cruise control;

Interruttore delle luci di frenata;

Molla a spirale;
03.1998-09.1999 (MS42 o DDE3.0):

Molla a spirale;

Unità di controllo generale del modulo;

Interruttore delle luci di frenata;

Unità di controllo del centro di illuminazione;

09.1999-03.2001 (MS42, MS43, MSS54, DDE3.0, DDE4.0):

Unità di controllo generale del modulo;

Interruttore delle luci di frenata;

Unità di controllo del centro di illuminazione;

Interruttore della frizione;
dopo il 03.2001:

Molla a spirale;

Unità di controllo generale del modulo;

Interruttore delle luci di frenata;

Unità di controllo del centro di illuminazione;

Modulo dell’interruttore della frizione;

Sensore airbag laterale LH (satellite);

Sensore airbag laterale RH (satellite);

Unità di controllo multipla del sistema di ritenuta;

Sensore Hall, fibbia della cintura di sicurezza del conducente;

Sensore Hall, fibbia della cintura di sicurezza del passeggero (USA);

Controllo elettronico del sedile;

Sistema di ritenuta multipla III/IV:

Unità di controllo di più dispositivi di ritenuta;

Sensore Hall;

Fibbia della cintura di sicurezza del conducente;

Controllo elettronico del sedile;

Sensore Hall;

Fibbia della cintura di sicurezza del passeggero (USA);

Interruttore di oscuramento del sole;

dopo il 09.1999:

Centro di collegamento.

Sensore di ribaltamento.

Blocco del cambio.

Tergicristallo intermittente;

Controllore dei tergicristalli posteriori (Touring).

Cambio meccanico sequenziale

M47/TU e M57/TU:

Controllore dell’elettronica digitale con motore diesel.

Unità di controllo della distanza di parcheggio (PDC).

Interruttore termico, ugelli spruzzatori riscaldati.

Interruttore della posizione del cambio (BMS46 con EGS 8.34);

Unità di controllo della trasmissione (BMS46 con GM5).

Relè del ventilatore di riscaldamento;

Relè, compressore dell’aria condizionata;

Interruttore multifunzionale con ricircolo dell’aria;

Interruttore della temperatura;

Relè di sbrinamento del vetro posteriore (sostituibile).

(BMS46, MS42, MS43, MSS54);

Terminale del relè di scarico 15

(BMS46, ME9);

Unità di controllo digitale dell’elettronica diesel

(DDE3.0, DDE5);

Unità di controllo del cambio

(ME9 con cambio automatico).

Alternatore;

Interruttore della temperatura (fino al 09.1998; MS42);

Unità di controllo del sistema di trasmissione;

Connettore di collegamento dati;

Diesel:

Sensore del livello dell’olio;

Connettore di collegamento dati;

Unità di controllo del sistema di trasmissione

(stato al 06.2000; DDE3.0)

Interruttore di regolazione dello specchietto;

09.1998-09.2001:

Unità di controllo del sistema di monitoraggio della pressione degli pneumatici;

dopo il 09.2001:

Interruttore di regolazione dello specchietto;

Unità di controllo, indicatore di danneggiamento degli pneumatici (RPA);

(trasmissione integrale con DDS);

Sistema di monitoraggio della pressione degli pneumatici

(senza trasmissione integrale con DDS).

Unità di controllo del centro di illuminazione;

Luci xenon:

Centro di controllo dell’illuminazione universale;

Faro xenon, sinistro;

Faro xenon, destro;

Unità di controllo per fari adattivi

(03.2003-09.2003; cabriolet e Coupe)

Luci xenon (stato al 09.2003):

Centro di controllo dell’illuminazione universale;

Unità di controllo per fari adattivi (cabriolet).

Pulsante ASC/DSC;

Unità ABS/DSC (con DSC);

Interruttore centrale;

Sensore dell’angolo di sterzata delle ruote (con DSC);

Unità ABS/DSC;

fino al 03.2001 (trasmissione integrale):

Centro di commutazione;

Sensore dell’angolo di sterzata delle ruote, DSC;

Unità ABS/DSC;

dopo il 03.2001 (trasmissione integrale):

Centro di commutazione.

Controllo della pompa del carburante (EKPS) (solo MS45).

Unità ABS/DSC;

Cabriolet:

Relè, azionamento superiore del cabriolet.

Relè del ventilatore di riscaldamento;

09.1998-09.1999:

Interruttore del ventilatore (con IHS);

Stadio di uscita del ventilatore (con IHKA);

dopo il 09.1999:

Ventilatore elettrico.

(03.1998-09.1999):

Elettronica di trasmissione/ricezione/caricamento;

Nokia:

Elettronica di trasmissione/ricezione/caricamento (fino al 09.1999);

Compensatore;

Interfaccia telefonica di base (stato al 09.1999);

Ingresso vocale (stato al 09.1999);

Fornitura telefonica:

Elettronica di trasmissione/ricezione/caricabatterie;

Compensatore;

JBIT: interfaccia telefonica di base;

Ingresso vocale;

Interfaccia telefonica di base;

Scatola estraibile;

Motorola (stato al 06.2000):

Ingresso vocale;

Compensatore;

Elettronica del trasmettitore/caricabatterie;

Interfaccia;

Unità di controllo telematica:

Ingresso vocale;

Unità di controllo telematica (TCU-Everest);

Scatola estraibile;

Divisore dell’antenna (Coupe, sostituibile dal 2004.09);

ULF:

Compensatore;

Modulo elettronico di carica universale e

vivavoce (ULF).

Spia di controllo marce

09.2001:

Sensore dell’angolo di sterzata delle ruote, DSC;

Spia di controllo marce (solo USA);

trasmissione integrale:

Sensore dell’angolo di sterzata delle ruote;

DSC.

Amplificatore;

Controllore radio;

Cambiacartucce CD;

Scatola del subwoofer;

Computer di navigazione;

Unità di controllo del modulo video;

Interruttore centrale;

Connettore di collegamento dati (solo USA).

Tergicristallo intermittente/controllore per lavaggio, posteriore

Controllore del modulo del tetto;

Relè, con piano di commutazione 1.

Accendino per sigarette, anteriore.

Accendino per sigarette, anteriore;

Comparto per piccoli oggetti, lato sinistro (eccetto Touring);

Comparto per piccoli oggetti, lato destro (eccetto Touring);

Presa 12 V.

Amplificatore antenna AM/FM;

(con chiusura centralizzata a distanza).

Interruttore di accensione

Interruttore del ventilatore (con regolazione del riscaldamento);

Stadio di uscita del ventilatore (senza regolazione della resistenza).

Relè della pompa del carburante 1

Relè della pompa del carburante 1;

MS45:

Controllo della pompa del carburante (EKPS).

Unità di controllo della memoria dello specchietto, lato conducente

(fino al 03.2003);

Unità di controllo della memoria degli specchietti,

lato passeggero anteriore

(fino al 03.2003);

Specchietto esterno laterale del conducente con memoria

(stato al 03.2003);

Specchietto esterno laterale del passeggero con memoria

(stato al 03.2003 r.);

Unità di controllo della memoria dello specchietto, lato conducente

(stato al 03.2003; Coupe, Cabriolet);

Unità di controllo della memoria degli specchietti, lato passeggero anteriore

(stato al 03.2003 r.; Coupe, Cabriolet);

Motore della finestra elettrica, porta conducente con funzione di protezione contro la chiusura

(stato al 03.2003; Compact, Cabriolet con SPMFT);

Motore della finestra elettrica, porta passeggero con funzione di protezione contro la chiusura

(stato al 03.2003; Compact, Cabriolet con SPMFT).

Relè – azionamento del vetro posteriore;

dopo il 03.2003; (Coupe, Cabriolet):

Unità di controllo dei fari adattivi.

Unità di controllo del cambio

Unità di controllo della memoria del sedile del conducente;

Interruttore di supporto lombare del conducente;

dopo il 09.1999:

Interruttore di regolazione del sedile del conducente;

Interruttore di supporto lombare del conducente (cabriolet).

Interruttore di accensione

Specchietto retrovisore interno elettrocromatico;

Unità di controllo, protezione interna I;

Unità di controllo, protezione interna II (cabriolet);

Monitoraggio dell’inclinazione;

Clacson dell’allarme antifurto.

Interruttore di regolazione dei sedili, sedile anteriore del passeggero;

senza SMF (Saloon, Touring):

Interruttore di supporto lombare del passeggero;

Compatto, Coupe:

Unità di controllo, memoria del sedile anteriore del passeggero;

Cabriolet:

Unità di controllo, memoria del sedile anteriore del passeggero;

Interruttore di supporto lombare del passeggero.

Modulo di controllo del modulo generale

Modulo di controllo del modulo generale

Ventilatore elettrico

Portafusibili;

Elettronica del motore (fusibile n. 5 (30A));

Relè DME;

Unità di controllo digitale dell’elettronica del motore;

Unità di controllo SMG;

MS43:

Portafusibili, elettronica del motore

(fusibile n. 5 (30A))

Relè DME;

Unità di controllo digitale dell’elettronica del motore;

Unità di controllo del sistema

di trasmissione;

BMS46, MS42:

terminal B+

ME9:

Distributore potenziale B+.

Spina diagnostica.

Unità di controllo del centro

di controllo dell’illuminazione.

Unità di controllo del centro

di controllo dell’illuminazione.

Portafusibili,

Elettronica del motore

(fusibile n. 4 (30A) –

DDE4.0 o

Controllo della trasmissione GM5)

Relè del ventilatore di riscaldamento IHS

Relè, compressore dell’aria condizionata
