Fiat Talento (2016-2019) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Fiat Talento (2016-2019), otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Fiat Talento (2016-2019) – schema del fusibile
Anno di produzione: 2016, 2017, 2018, 2019.
Fusibili accendisigari (presa di alimentazione) nel Fiat Talento sono i fusibili n. 31 (accendisigari, presa accessori) e n. 40 (presa di alimentazione ausiliaria posteriore) nel quadro fusibili del cruscotto.
Posizione del quadro fusibili

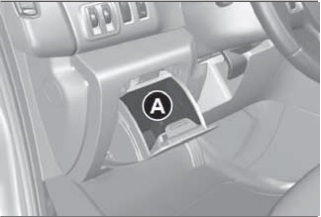

Il quadro fusibili si trova a sinistra del volante nel vano portaoggetti.
Staccare il vano portaoggetti A.
Assegnazione dei fusibili
| Nr | Descrizione |
|---|---|
| 1 | Caricabatterie APC per veicolicon chiave elettronica. |
| 2 | – |
| 3 | – |
| 4 | + batteria per veicolicon chiave elettronica. |
| 5 | Climatizzazione aggiuntiva |
| 6 | Riscaldamento aggiuntivo abitacolo |
| 7 | Specchietti retrovisori elettrici;Dispositivo centrale adattivo complementare |
| 8 | Sbrinatore specchietto retrovisore |
| 9 | RadioSistema multimediale;
Specchietto retrovisore; Presa diagnostica. |
| 10 | Predisposizione per sistema di traino |
| 11 | Batteria timer;Unità centrale comparto passeggeri. |
| 12 | Fari diurni destro;Fari di posizione anteriori;
Fari abbaglianti destro; Fari anabbaglianti sinistro. |
| 13 | Fari di emergenza;Indicatori di direzione. |
| 14 | Blocco delle parti apribili |
| 15 | Fari diurni sinistro;Fari di posizione posteriori;
Fari abbaglianti sinistro; Fari anabbaglianti destro. |
| 16 | Illuminazione targa,Fari fendinebbia anteriori e posteriori |
| 17 | Allarmi;segnalazioni acustiche;
Leve dei fari; Tergicristalli anteriori. |
| 18 | Cruscotto |
| 19 | Riscaldatore |
| 20 | Tergicristallo posteriore;Pompa lavavetri;
Clacson. |
| 21 | Caricabatterie APC generale |
| 22 | Fari di retromarcia |
| 23 | Interruttore |
| 24 | Iniezione, accensione |
| 25 | Airbag;Blocco sterzo. |
| 26 | Finestrino passeggero elettrico |
| 27 | Servosterzo |
| 28 | Fari stop |
| 29 | Caricabatterie APC per veicolicon chiave elettronica. |
| 30 | Ausiliari generali |
| 31 | Accendisigari;Presa accessori. |
| 32 | Riscaldatore |
| 33 | Fari stop, ABS;Transponder. |
| 34 | Illuminazione interna;Climatizzazione. |
| 35 | Motorino di avviamento per veicolicon chiave elettronica. |
| 36 | Tergicristallo posteriore |
| 37 | Allerta elettromagnetica |
| 38 | Presa ausiliaria nel bagagliaio |
| 39 | Motore alzavetro lato conducente |
| 40 | Presa ausiliaria posteriore |
| 41 | Motorino di avviamento BCM |
| 42 | Sedili riscaldati |
| 43 | Tachigrafo |
| 44 | Tergicristallo anteriore |
| 45 | Riscaldamento e climatizzazione |
