Toyota RAV4 XA30 e CA30 (2006-2012) – scatola dei fusibili

Luca Moretti

In questo articolo troverai i diagrammi della scatola dei fusibili della Toyota RAV4 XA30 e CA30 (2006–2012), informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e l’assegnazione di ogni fusibile (layout dei fusibili).

Toyota RAV4 XA30 e CA30 – schema della scatola dei fusibili

Anno di produzione: 2006, 2007, 2008, 2009, 2010, 2011, 2012.

I fusibili dell’accendisigari (prese di alimentazione) nella Toyota RAV4 sono i fusibili 23 (accendisigari), 24 (prese di alimentazione), 27 (prese di alimentazione), 12  nella scatola dei fusibili del cruscotto e il fusibile n. 18 (presa di alimentazione 115 V) nella scatola dei fusibili del vano motore n. 1.

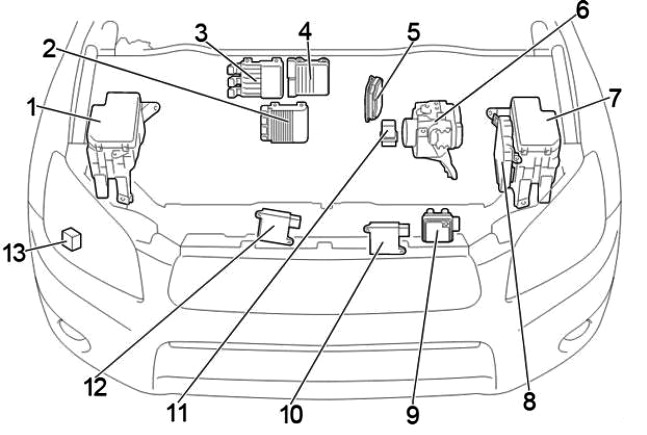

Vano motore

Posizione

Descrizione

  1. Scatola dei fusibili e relè n. 1
  2. 2AD-FHV, 2AD-FTV: Unità di controllo degli iniettori (EDU) (da dicembre 2008)
  3. 2AD-FHV: Unità di controllo degli iniettori (EDU) (fino a dicembre 2008)
  4. 2AD-FTV: Unità di controllo degli iniettori (EDU) (fino a dicembre 2008)
  5. Valvematic
  6. Unità di controllo ABS
  7. Scatola dei fusibili e relè n. 2
  8. Unità di controllo del motore
  9. Unità di controllo della trasmissione
  10. Unità di controllo del ventilatore di raffreddamento o unità di controllo del ventilatore di raffreddamento sinistro
  11. Relè della candela di accensione
  12. Unità di controllo del ventilatore di raffreddamento destro
  13. Relè dei fari

Scatola dei fusibili e relè 1

A destra sotto il cofano.

Descrizione

1 Non utilizzato
2 Non utilizzato
3 Non utilizzato
4 7,5A – Climatizzazione;

Finestrini elettrici.
5 7,5A – Sistema di carica
7,5A – sistema audio (JBL)
6 20A – Sistema di bloccaggio dello sterzo (con sistema di apertura e avviamento senza chiave)
7 Non utilizzato
8 DCC
9 20A – Sistema audio
10 10A – Sistema di controllo remoto senza fili;

Servosterzo;

Elettronica della carrozzeria;

Orologio;

Gruppo strumenti;

Sistema senza chiave;

Apertura e avviamento;

Chiusura centralizzata;

Sistema audio;

Sistema di navigazione;

Strumentazione.
11 10A – Illuminazione dell’interruttore di accensione;

Illuminazione del pulsante di avviamento del motore (con sistema di apertura e avviamento senza chiave);

Illuminazione dell’interruttore “ENGINE START STOP” (con sistema di apertura e avviamento senza chiave);

Illuminazione interna;

Illuminazione dello specchietto cosmetico;

Illuminazione del bagagliaio;

Illuminazione personale;

Illuminazione della parte inferiore dell’abitacolo.
12 –
13 10A – Fari anabbaglianti sinistro
14 10A – Fari anabbaglianti destro
15 10A – Fari abbaglianti sinistro
16 10A – Fari abbaglianti destro
17 –
18 15A – Presa (115V)
19 30A – Connettore rimorchio
20 25A – Riscaldatore autonomo del compartimento passeggeri
21 Non utilizzato
22 20A – Zona riscaldata delle altre spazzole del tergicristallo anteriore
23 50A – Climatizzazione
24 50A – Riscaldatore ausiliario
25 50A 840W: Riscaldatore ausiliario
30A 300W: Riscaldatore ausiliario
26 50A 840W: Riscaldatore ausiliario
30A 300W: Riscaldatore ausiliario
27 50A – Fusibili: 13, 14, 15, 16.
28 Non utilizzato
29 30A – Ventilatore di raffreddamento
50A – 2GR-FE con opzione gancio: Ventilatore di raffreddamento
30 30A – Ventilatore di raffreddamento
50A – 2GR-FE con opzione gancio: Ventilatore di raffreddamento
31 30A – Pulizia dei fari
R1 Interruttore della luce, fari abbaglianti
R2 Fari, fari anabbaglianti
R3 Luci diurne (n. 4)
R4 Luci diurne (n. 3)
R5 Ad eccezione del 2GR-FE: Ventilatore di raffreddamento (n. 3)
R6 Ad eccezione del 2GR-FE: Ventilatore di raffreddamento (n. 2)
R7 Ad eccezione del 2GR-FE: Ventilatore di raffreddamento (n. 1)
R8 Non utilizzato
R9 Zona riscaldata delle altre spazzole del tergicristallo anteriore
R10 Luci diurne (n. 2)
R11 Ad eccezione del 2GR-FE: Riscaldatore ausiliario
R12 Ad eccezione del 2GR-FE: Riscaldatore ausiliario
2GR-FE: Ventilatore di raffreddamento (n. 2)
R13 2GR-FE: Ventilatore di raffreddamento (n. 1)
Ad eccezione del 2GR-FE: Riscaldatore ausiliario

Scatola dei fusibili e relè 2

A sinistra del vano motore.

Descrizione

1 30A – 3ZR-FAE: Valvematic
2 30A – Sistema audio (JBL)
3 30A – Sistema di avviamento
4 15A – Sistema di avviamento del motore;

Sistema di iniezione di carburante multipunto;

Sistema di iniezione di carburante sequenziale multipunto.
5 10A – Allarme
6 10A – Sistema di iniezione di carburante multipunto;

Sistema di iniezione di carburante sequenziale multipunto.
7 7,5A – Sistema di avviamento
8 –
9 10A Sistema di iniezione di carburante multipunto;

Sistema di iniezione di carburante sequenziale multipunto.
10 10A – Sistema di iniezione di carburante multipunto;

Sistema di iniezione di carburante sequenziale multipunto.
11 7,5A – A/T; da dicembre 2008: Sistema di iniezione di carburante multipunto;

Sistema di iniezione di carburante sequenziale multipunto
7,5A – Sistema di avviamento;

Sistema di iniezione di carburante multipunto;

Sistema di iniezione di carburante sequenziale multipunto.
12 80A – Sistema di riscaldamento
13 60A – Servosterzo
14 80A – Fusibili: 27, 4, 11, 10, 9.
15 120A ALT – Motori a benzina, veicoli senza opzione di gancio:

Fusibili: “ABS 1”, “ABS 2”, “RDI”, “CDS”, “HTR”, “HOWING”
140A ALT – Motori Diesel, veicoli con opzione gancio:

Fusibili: “ABS 1”, “ABS 2”, “RDI”, “CDS”, “HTR”, “HOWING”
16 50A– Fusibili: “EFl MAIN”, “HORN”, “A/F”, “EDU”
17 Non utilizzato
18 30A – Sistema di prevenzione del bloccaggio delle ruote durante la frenata (ABS);

Controllo della trazione;

Assistente alla stabilità del veicolo;

Assistente alla discesa;

Assistente alla discesa.
19 50A  – ABS, sistema di prevenzione del bloccaggio delle ruote durante la frenata;

Sistema di controllo della trazione;

Assistente alla stabilità del veicolo;

Assistente alla discesa.
20 20A – Sistema di iniezione di carburante multipunto;

Sistema di iniezione di carburante sequenziale multipunto;

Fusibili: “EFI NR 1”, “EFI NR 2”, “EFI NR 3”.
21 10A – Clacson
22 25A – Sistema di iniezione di carburante multipunto;

Sistema di iniezione di carburante sequenziale multipunto.
23 20A – Benzina: sistema di iniezione di carburante multipunto / sistema di iniezione di carburante sequenziale multipunto
20A – Diesel: sistema di iniezione di carburante multipunto / sistema di iniezione di carburante sequenziale multipunto
15A – 3ZR-FAE: sistema di iniezione di carburante multipunto / sistema di iniezione di carburante sequenziale multipunto
R1 Sistema di stabilità del veicolo
R2 Non utilizzato
R3 Sistema di stabilità del veicolo
R4 Accensione (IG2)
R5 Sistema antibloccaggio
R6 Frizione del compressore dell’aria condizionata
R7 Pompa del carburante

Comparto passeggeri

Posizione

Volante a sinistra (LHD)

Volante a destra (RHD)

Descrizione

  1. LHD: Scatola relè n. 2
  2. Scatola relè n. 1
  3. Scatola dei fusibili / ECM del corpo
  4. Amplificatore della chiave transponder
  5. Unità di controllo del bloccaggio dello sterzo
  6. Unità di controllo del servosterzo
  7. Blocco di distribuzione
  8. Blocco di distribuzione
  9. Unità di controllo del sistema di monitoraggio della pressione dei pneumatici
  10. Relè della luce di stop
  11. Unità di controllo della trazione integrale
  12. Relè automatico dei tergicristalli
  13. Controllore del bloccaggio della leva del cambio
  14. Unità centrale di controllo dell’airbag
  15. Amplificatore del climatizzatore
  16. RHD: Relè del motorino di avviamento (ST) (benzina, prima di dicembre 2008: diesel con sistema di apertura e avviamento senza chiave)
    Ponticello (prima di dicembre 2008: motori diesel senza sistema di apertura e avviamento senza chiave )
  17. RHD: Relè degli indicatori di direzione (luci di emergenza)
  18. RHD: Unità di controllo antifurto
  19. RHD: Unità di controllo con doppio bloccaggio

Scatola dei fusibili

Nel diagramma è contrassegnata con il numero 3.

Si trova sotto il cruscotto, a sinistra del volante.

Descrizione

1 Non utilizzato
2 15A – Sedili riscaldati
3 25A – Tergicristallo del vetro
4 15A – Tergicristallo posteriore
5 15A  – Lavavetri anteriore;

Lavavetri posteriore.
6 10A – Ventilatore di raffreddamento;

ABS;

Sistema antislittamento;

Sistema di controllo della stabilità;

Sistema di assistenza alla trazione in salita;

Sistema di assistenza alla guida in salita;

Sistema AWD con ripartizione elettronica della coppia;

Sistema di climatizzazione;

Elettronica della carrozzeria;

Tettuccio apribile;

Specchietto retrovisore interno auto-oscurante;

Luci di stop;

Luci di posizione;

Spazzole tergicristallo riscaldate;

Servosterzo;

Disinnesto della frizione;

Pulitore dei fari;

Riscaldatore;

Orologio.
7 10A – Climatizzazione;

Vetro posteriore riscaldato.
8 7,5A – Porta diagnostica
9 10A – Luci di stop;

Luce di stop aggiuntiva;

Blocco della leva del cambio;

Sistema di iniezione di carburante multipunto;

Sistema di iniezione di carburante sequenziale multipunto;

ABS;

Sistema antislittamento;

Sistema di controllo della stabilità;

Sistema di assistenza alla trazione in salita;

Sistema di controllo dell’assistenza alla trazione in discesa.
10 Non utilizzato
11 25A – Elettronica della carrozzeria;

Chiusura centralizzata.
12 25A – Fusibili: “ACC”, “CIG”
13 7,5A 4WD – Trazione integrale con ripartizione elettronica della coppia
14 15A – Fari fendinebbia anteriori
15 7,5A – Sistema di avviamento
16 10A – Luce laterale;

Illuminazione della targa;

Faro fendinebbia anteriore;

Faro fendinebbia posteriore.
17 7,5A – Sistema audio;

Illuminazione del cruscotto;

Orologio.
18 10A – Luci di retromarcia, sistema di carica
19 20A – Finestrini (porte anteriori)
20 20A – Alzavetro (porta posteriore sinistra)
21 20A – Alzavetro (porta posteriore destra)
22 25A – Tettuccio apribile
23 15A– Accendisigari
24 7,5A– Sistema audio;

Prese elettriche;

Specchietti elettrici;

Blocco della leva del cambio;

Elettronica della carrozzeria;

Orologio.
25 Non utilizzato
26 10A – Specchi riscaldati
27 15A – Presa di alimentazione
28 Non utilizzato
29 10A – Faro fendinebbia posteriore
30 7,5A– Airbag;

Sistema di iniezione di carburante multipunto;

Sistema di iniezione di carburante sequenziale multipunto;

Luci di stop;

Luci di posizione;

Sistema di avviamento.
31 7,5A – Gruppo strumenti

Relè

Interruttori automatici

  1.  30A – Finestrini elettrici
  2. 30A DEF – Riscaldamento del vetro posteriore, fusibile: “MIR HTR”
  3. 30A P / SEAT – Sedile elettrico

Relè

  • R1 – Accensione (IG1)
  • R2 – Riscaldatore (aria condizionata meccanica) / Ponticello (aria condizionata automatica)
  • R3 – LHD: Indicatori di direzione (luci di emergenza)

Scatola dei relè

Si trova accanto alla scatola dei fusibili.

Descrizione

R1 Motorino di avviamento (ST CUT)
R2 LHD: Motorino di avviamento (ST) (benzina, prima di dicembre 2008:

Diesel con sistema di apertura e avviamento senza chiave)
LHD: Motorino di avviamento corto (prima di dicembre 2008: motori diesel senza sistema di apertura e avviamento senza chiave)
R3 Faro fendinebbia anteriore
R4 Faro fendinebbia posteriore
Presa (115V)
R5 Relè ausiliario
R6 Presa di alimentazione

Elementi aggiuntivi

Descrizione

  1. Blocco di distribuzione
  2. Unità di controllo del tettuccio apribile
  3. Antena e ricevitore per il sistema di monitoraggio della pressione dei pneumatici
  4. Ricevitore della chiusura centralizzata
  5. Amplificatore audio
