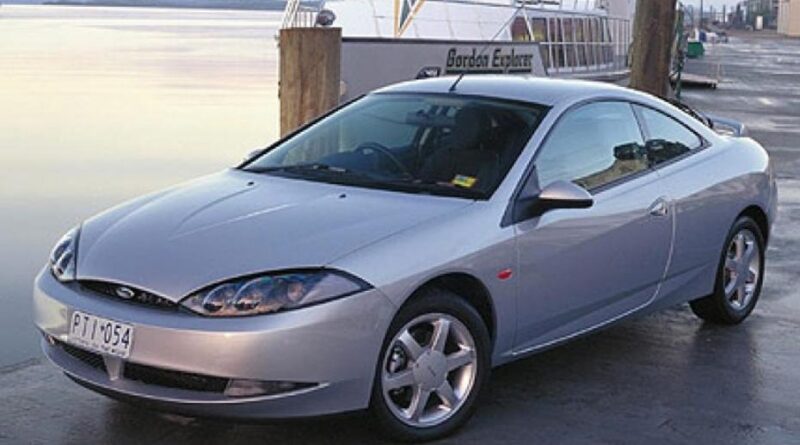

Ford Cougar (1999-2002) – scatola dei fusibili
Ford Cougar (1999-2002) – schema del quadro fusibili
Anno di produzione: 1999, 2000, 2001, 2002.
Fusibile accendisigari (presa di alimentazione) nel Ford Cougar (1999-2002) è il fusibile 27 nel quadro fusibili nell’abitacolo.
Quadro fusibili nel vano motore (quadro di distribuzione)
| Nr | Amperaggi [A] | Descrizione |
| 1 | – | Non utilizzato |
| 2 | 15 | ’01 -’02:
Alternatore |
| 7.5 | ’99 -’00:
Alternatore |
|
| 3 | 20 | Fari fendinebbia |
| 4 | – | Non utilizzato |
| 5 | – | Non utilizzato |
| 6 | 3 | Gestione motore |
| 7 | 20 | Fari di emergenza;
Clacson; Interruttore multifunzionale. |
| 8 | – | Non utilizzato |
| 9 | 15 | Pompa carburante |
| 10 | – | Non utilizzato |
| 11 | 20 | Gestione motore (’99 -’00);
Accensione (’99 -’00); Fari diurni. |
| 12 | – | Non utilizzato |
| 13 | 20 | Sensori HEGO |
| 14 | – | Non utilizzato |
| 15 | 7.5 | Faro anabbagliante destro |
| 16 | 7.5 | Faro anabbagliante sinistro |
| 17 | 7.5 | Faro abbagliante destro |
| 18 | 7.5 | Fari abbaglianti sinistri;
Cruscotto; Fari fendinebbia anteriori. |
| 39 | – | Non utilizzato |
| 40 | 20 | Accensione;
Gestione motore (’01 -’02); Avviamento (’99); Interruttore fari (’99 -’00). |
| 41 | 20 | Gestione motore |
| 42 | 40 | Ventola riscaldamento |
| 43 | – | Non utilizzato |
| 44 | – | Non utilizzato |
| 45 | 60 | Alimentazione elettrica principale del veicolo (relè di accensione) |
| 46 | – | Non utilizzato |
| 47 | – | Non utilizzato |
| 48 | – | Non utilizzato |
| 49 | 60 | Ventola raffreddamento motore |
| 50 | – | Non utilizzato |
| 51 | 60 | ABS |
| 52 | 60 | Modulo timer;
Luce abitacolo; Sbrinatore lunotto posteriore; Fusibili 25, 27, 28, 34 e 36. |
| Relè | ||
| R1 | Pompa carburante | |
| R2 | Gestione motore | |
| R3 | Climatizzazione | |
| R4 | Fari anabbaglianti | |
| R5 | Fari abbaglianti | |
| R6 | Clacson | |
| R7 | Avviamento | |
| R8 | Ventola di raffreddamento motore ad alta velocità | |
| R9 | Ventola raffreddamento motore | |
| R10 | Non utilizzato | |
| R11 | Fari diurni | |
| Diodo | ||
| D1 | 00 -’02:
Relè avviamento |
|
| ’99:
Protezione contro inversione di polarità |
||
| D2 | Climatizzazione | |
Pannello fusibili nell’abitacolo
| Nr | Amperaggi [A] | Descrizione |
| 19 | 7.5 | Riscaldatore specchietto |
| 20 | 10 | tergicristalli |
| 21 | 40 | Motore tettuccio apribile e motore finestrini |
| 22 | 7.5 | ABS / TCS |
| 23 | 15 | Indicatori di direzione;
Lampade di riserva; Regolazione velocità; Leva cambio; Frizione climatizzazione; Motore ventilatore; Modulo disattivazione lampadina (’99 -’00). |
| 24 | 15 | Fari stop;
Controllo velocità. |
| 25 | 20 | Sistema di allarme;
Sistema di chiusura. |
| 26 | 7.5 | Fari abbaglianti;
Fari anabbaglianti. |
| 27 | 15 | Accendisigari |
| 28 | 30 | Sedili elettrici |
| 29 | 30 | Sbrinatore lunotto posteriore |
| 30 | 7.5 | Gestione motore;
Sistema di bloccaggio; Cruscotto. |
| 31 | 7.5 | Dimmer pannello;
Luci targa; Luce vano portaoggetti; Modulo attacco cintura (’01 -’02). |
| 32 | – | Non utilizzato |
| 33 | 7.5 | Fari sinistri |
| 34 | 7.5 | Specchietti elettrici;
Orologio; Luci interne. |
| 35 | 7.5 | Fari destri |
| 36 | 15 | Radio |
| 37 | 30 | Ventola riscaldamento;
Climatizzazione. |
| 38 | 7.5 | Airbag |
| Relè | ||
| R12 | Luci notturne | |
| R13 | Sbrinamento lunotto posteriore | |
| R14 | Motore ventilatore | |
| R15 | Tergicristallo anteriore | |
| R16 | Accensione | |
| Diodo | ||
| D2 | Protezione contro inversione di polarità | |
