Citroen Jumper II (2013-2014) – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Citroën Jumper II 2013‑2014, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Citroen Relay II (Citroen Jumper II) (2013-2014) – schema della scatola dei fusibili
Anno di produzione: 2013, 2014.
Fusibile accendisigari (presa di alimentazione) nel Citroen Jumper II (2013-2014) è il fusibile 44 nella scatola dei fusibili lato passeggero.

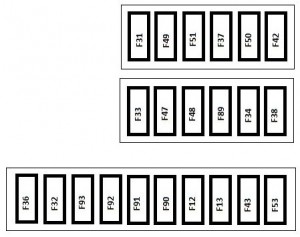

Scatola dei fusibili nel cruscotto (lato passeggero)
| Fusibile | Amperaggi [A] | Descrizione |
| 12 | 7,5 | Faro anabbagliante destro |
| 13 | 7,5 | Faro anabbagliante sinistro |
| 31 | 5 | Alimentazione relè |
| 32 | 10 | Illuminazione abitacolo |
| 33 | 15 | Presa 12V posteriore |
| 34 | – | Non utilizzato |
| 35 | 7,5 | Fari di retromarcia – sensore di presenza acqua nel gasolio |
| 36 | 15 | Chiusura centralizzata – batteria |
| 37 | 7,5 | Interruttore luci freno – Luce freno Thirs – Cruscotto |
| 38 | 10 | Chiusura centralizzata |
| 39 | 10 | Impianto audio – Presa diagnostica – Sirena d’allerta – Controllo programmabile riscaldamento supplementare – Controllo climatizzazione – Tachigrafo – Batteria |
| 40 | 15 | Riscaldato: lunotto posteriore (lato sinistro), specchietto lato conducente |
| 41 | 15 | Riscaldato: lunotto posteriore (lato destro), specchietto lato passeggero |
| 42 | 7,5 | Controllore e sensore ABS – Sensore ASR – Sensore ESP – Interruttore luci freno |
| 43 | 30 | Motore tergicristallo anteriore |
| 44 | 20 | Accendisigari – presa 12V |
| 45 | 7,5 | Controllo porte |
| 46 | – | Non utilizzato |
| 47 | 20 | Motore finestrino lato conducente |
| 48 | 20 | Motore alzavetro lato passeggero |
| 49 | 7,5 | Impianto audio – Elementi di controllo sul cruscotto – Alzavetro lato conducente |
| 50 | 7,5 | Gruppo airbag e pretensionatori |
| 51 | 7,5 | Tachigrafo – Controllo cruise control – Controllo climatizzazione |
| 52 | 7,5 | Alimentazione opzionale relè |
| 53 | 7,5 | Cruscotto – luce posteriore antinebbia |
| 89 | – | Non utilizzato |
| 90 | 7,5 | Faro abbagliante sinistro |
| 91 | 7,5 | Faro abbagliante destro |
| 92 | 7,5 | Faro antinebbia sinistro |
| 93 | 7,5 | Faro antinebbia destro |

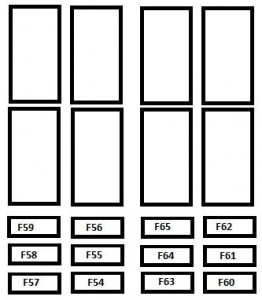

Scatola dei fusibili nel compartimento passeggeri (fusibili montante porta conducente)
| Fusibile | Amperaggi [A] | Descrizione |
| 54 | – | Non utilizzato |
| 55 | 15 | Sedili riscaldati |
| 56 | 15 | Presa 12 V per passeggero posteriore |
| 57 | 10 | Riscaldamento supplementare programmabile |
| 58 | 10 | Luci laterali |
| 59 | 7,5 | Sospensione pneumatica |
| 60 | – | Non utilizzato |
| 61 | – | Non utilizzato |
| 62 | – | Non utilizzato |
| 63 | 10 | Interruttore programmabile riscaldamento supplementare |
| 64 | – | Non utilizzato |
| 65 | 30 | Ventilatore riscaldante supplementare programmabile |

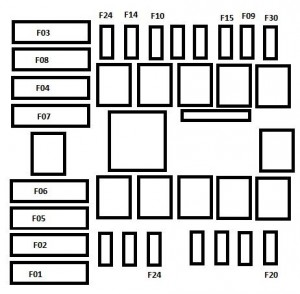

Scatola dei fusibili nel vano motore
| Fusibile | Amperaggi [A] | Descrizione |
| 1 | 40 | Alimentazione pompa ABS |
| 2 | 50 | Gruppo riscaldatore gasolio |
| 3 | 30 | Chiave di accensione |
| 4 | 20 | Riscaldamento supplementare programmabile |
| 5 | 20 | Ventilazione abitacolo con riscaldamento programmabile |
| 6 | 40 | Velocità massima ventilatore abitacolo |
| 60 | ||
| 7 | 40 | Velocità minima ventilatore abitacolo |
| 50 | ||
| 8 | 40 | Gruppo ventilatore abitacolo |
| 9 | 20 | Pompa lavavetri |
| 10 | 15 | Clacson |
| 14 | 7,5 | Faro abbagliante destro |
| 15 | 7,5 | Faro abbagliante sinistro |
| 20 | 30 | Pompa lavavetri fari |
| 21 | 15 | Alimentazione pompa carburante |
| 23 | 15 | Elettrovalvole ABS |
| 30 | 15 | Fari antinebbia anteriori |
