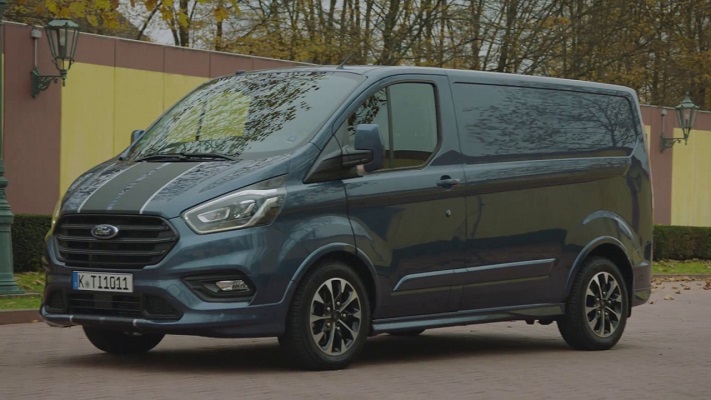

Ford Transit Custom/Tourneo Custom (2019-2020…) – scatola dei fusibili

Luca Moretti

Ford Transit Custom/Tourneo Custom (2019-2020 ..) – schema della scatola dei fusibili

Anno di produzione: 2019, 2020.



Posizione della scatola dei fusibili

Comparto passeggeri

Due scatole dei fusibili si trovano dietro il pannello rimovibile sotto il volante – la scatola dei fusibili si trova a destra, e il modulo di controllo della carrozzeria a sinistra (nei veicoli con volante a destra – viceversa).

Scatola dei fusibili preliminari

Si trova sotto il sedile del conducente.

Camera del motore

2.0L Ecoblue & Veicolo Elettrico Ibrido Plug-in (PHEV)

2,2 l Diesel

Schemi della scatola dei fusibili (2,0 l Ecoblue)

Scatola dei fusibili preliminari

Assegnazione dei fusibili nella scatola dei fusibili preliminari (2,0 l Ecoblue e PHEV)

Nr Ampere [A] Descrizione
1 125A Modulo di controllo della carrozzeria.
2 80A Servosterzo elettronico.
3 150A Riscaldatore aggiuntivo.
4 – Non utilizzato.
5 – Non utilizzato.
6 150A Scatola dei fusibili nel comparto passeggeri.
7 60A Camper
8 – Batteria
9 470A Inverter DC / DC.
10 300A Scatola dei fusibili nella camera del motore.
11 – Non utilizzato.
12 150A Scatola dei fusibili del conducente.
13 – Relè di scarico del carico.
14 180A Punto di alimentazione aggiuntivo 1.
15 60A Punto di alimentazione aggiuntivo 2.

Scatola dei fusibili del comparto passeggeri

Assegnazione dei fusibili nel cruscotto (2,0 l Ecoblue)

Nr Ampere [A] Descrizione
1 5A Porta USB.
2 – Non utilizzato.
3 5A Porta USB.
4 – Non utilizzato.
5 5A Porta USB.
6 – Non utilizzato.
7 – Non utilizzato.
8 – Non utilizzato.
9 10 A Specchietti esterni riscaldati.
10 – Non utilizzato.
11 – Non utilizzato.
12 – Non utilizzato.
13 – Non utilizzato.
14 – Non utilizzato.
15 – Non utilizzato.
16 5A Sensore della pioggia.
17 – Non utilizzato.
18 20A Motore del tergicristallo posteriore.
19 – Non utilizzato.
20 – Non utilizzato.
21 20A Vetro posteriore riscaldato.
22 20A Vetro posteriore riscaldato.
23 20A Punto di alimentazione ausiliario.
24 20A Punto di alimentazione ausiliario.
25 25A Motore del tergicristallo anteriore.
26 25A Motore del tergicristallo anteriore.
27 – Non utilizzato.
28 – Non utilizzato.
29 – Non utilizzato.
30 – Non utilizzato.
31 – Non utilizzato.
32 – Non utilizzato.
33 – Non utilizzato.
34 – Non utilizzato.
35 – Non utilizzato.
36 – Non utilizzato.
37 – Non utilizzato.
38 – Non utilizzato.
39 – Non utilizzato.
40 – Non utilizzato.
41 – Non utilizzato.
42 40A Relè di avviamento / avvio.
43 – Relè di adattamento.
44 40A Relè di avviamento / avvio.
45 10 A Modulo adattamento.
46 15A Modulo di traino del rimorchio.
47 5A Riscaldatore a combustibile.
48 – Non utilizzato.
49 10 A Interruttore del pedale del freno.
50 – Non utilizzato.
51 – Non utilizzato.
52 30A Sedile del conducente con supporto.
53 60A Batteria
54 60A Inverter di potenza.
55 50A Modulo di controllo della carrozzeria.
56 – Non utilizzato.
57 – Non utilizzato.
58 10 A Interfaccia del modulo della carrozzeria;

Modulo di controllo dell’interfaccia Upfitter;

Seconda scatola di connessione.
59 – Non utilizzato.
60 – Non utilizzato.
61 7,5A Tachigrafo.
62 15A Modulo dell’interfaccia Upfitter.
63 20A Punto di alimentazione ausiliario.
64 – Non utilizzato.
65 – Non utilizzato.
66 10 A Sistema di relè di disconnessione migliorato.
67 – Non utilizzato.
68 5A Modulo di traino del rimorchio.
69 30A Servosterzo elettronico.
70 – Non utilizzato.
71 10 A Sedili riscaldati.
72 10 A Sedili riscaldati.
73 20A Modulo di illuminazione anteriore adattivo;

Livellamento dei fari.
74 – Non utilizzato.
75 10 A Scatola di distribuzione della potenza.
76 – Non utilizzato.
77 5A Interruttore dei fari.
78 – Non utilizzato.
79 5A Relè di avviamento / avvio.
80 – Non utilizzato.
81 – Non utilizzato.
82 – Non utilizzato.
83 15A Modulo di controllo della dinamica del veicolo.
84 50A Modulo di controllo della carrozzeria.
85 – Non utilizzato.
86 50A Modulo di controllo della carrozzeria.

Modulo di controllo della carrozzeria

Assegnazione dei fusibili nel modulo di controllo della carrozzeria (2,0 l Ecoblue)

Nr Ampere [A] Descrizione
1 – Non utilizzato.
2 10 A Inverter di potenza.
3 7,5A Interruttore della finestra elettrica;

Specchietti esterni controllati elettricamente.
4 20A Non utilizzato.
5 – Non utilizzato.
6 10 A Allarme antifurto.
7 10 A Non utilizzato.
8 5A Modem telematico.
9 5A Sensore di intrusione;

Climatizzazione posteriore.
10 – Non utilizzato.
11 – Non utilizzato.
12 7,5A Controllo climatico.
13 7,5A Collegamento dei dati;

Colonna dello sterzo;

Cruscotto.
14 15A Modulo di controllo dell’energia della batteria – MHEV.
15 15A Modulo SYNC 3.
16 – Non utilizzato.
17 7,5A Tachigrafo.
18 7,5A Non utilizzato.
19 5A Allarme acustico con supporto a batteria.
20 5A Accensione.
21 5A Controllo del riscaldatore con coefficiente di temperatura positivo.
22 5A Modulo di controllo dell’allerta pedonale.
23 30A Non utilizzato.
24 30A Non utilizzato.
25 20A Modulo della porta del conducente.
26 30A Modulo della porta passeggeri.
27 30A Non utilizzato.
28 30A Non utilizzato.
29 15A Non utilizzato.
30 5A Non utilizzato.
31 10 A Collegamento dei dati;

Ricevitore remoto della chiave.
32 20A Radio;

Modulo telematico.
33 – Non utilizzato.
34 30A Tachigrafo;

Centro messaggi;

Riscaldatore con coefficiente di temperatura positivo;

Inverter di corrente continua / alternata;

Telecamera del sistema di mantenimento della corsia;

Assistenza al parcheggio;

Colonna dello sterzo.
35 5A Non utilizzato.
36 15A Assistenza al parcheggio;

Telecamera del sistema di mantenimento della corsia;

Modulo di controllo della colonna dello sterzo.
37 20A Non utilizzato.
38 30A Finestrini elettrici controllati elettricamente.

Scatola dei fusibili della camera del motore



Assegnazione dei fusibili nella camera del motore (2,0L Ecoblue)

Nr Ampere [A] Descrizione
1 50A Tergicristalli.
2 – Non utilizzato.
3 40A Elemento riscaldato del vetro anteriore a destra.
4 15A Pompa del lavavetri posteriore.
5 – Non utilizzato.
6 – Non utilizzato.
7 40A Motore del ventilatore anteriore.
8 40A Elemento riscaldato del vetro anteriore a sinistra.
9 15A Blocco delle porte posteriori.
10 5A Modulo di controllo dell’energia della batteria – MHEV.
11 40A Punto di alimentazione ausiliario. Porta USB.
12 20A Clacson
13 20A Sistema di riduzione selettiva catalitica.
14 10 A Potenza del veicolo 5.
15 – Non utilizzato.
16 – Non utilizzato.
17 10 A Fari ad alta intensità a destra.
18 40A Sbrinatore del vetro posteriore.
19 20A Fari anteriori fendinebbia.
20 10 A Specchietti ripiegabili elettricamente.
21 15A Potenza del veicolo 4.
22 40A Motore del ventilatore posteriore.
23 20A Pompa del carburante.
24 40A Relè del motorino di avviamento.
25 40A Punto di alimentazione ausiliario.
26 10 A Fari ad alta intensità a sinistra.
27 40A Sistema di riduzione selettiva catalitica.
28 20A Potenza del veicolo 1.
29 40A Riscaldatore del filtro carburante.
30 15A Pompa del liquido di raffreddamento.
31 5A Sistema di prevenzione del bloccaggio delle ruote.
32 15A Modulo di controllo della trasmissione.
33 30A Motorino di avviamento.
34 15A Sistema di riduzione selettiva catalitica.
35 15A Potenza del veicolo 2.
36 5A Motorino di avviamento integrato con cinghia – MHEV.
37 5A Candele di accensione. Modulo di controllo del sistema di propulsione.
38 60A Candele di accensione.
39 15A Sistema di riduzione selettiva catalitica.
40 10 A Potenza del veicolo 3.
41 10 A Monitor delle candele di accensione.
42 15A Unità di controllo della trasmissione.
43 60A Pompa del sistema di prevenzione del bloccaggio.
44 25A Ventilatore di raffreddamento.
45 30A Presa per rimorchio.
46 – Non utilizzato.
47 40A Sospensione posteriore.
48 50A Ventilatore di raffreddamento.
49 15A Sensore degli ossidi di azoto.
50 5A Riscaldatore a combustibile chiuso del basamento.
51 10 A Frizione del condizionatore d’aria.
52 50A Ventilatore di raffreddamento.
53 5A Tensionatore attivo – MHEV.
54 20A Allarme di emergenza.
55 25A Pompa del fluido di trasmissione.
56 20A Riscaldatore ausiliario alimentato a combustibile.
57 25A Sistema di prevenzione del bloccaggio con controllo elettronico della stabilità.
58 30A Presa per rimorchio.
59 – Relè del ventilatore di raffreddamento.
Schemi della scatola dei fusibili (PHEV)



Scatola dei fusibili preliminari

Assegnazione dei fusibili nella scatola dei fusibili preliminari (2,0 l Ecoblue e PHEV)

Nr Ampere [A] Descrizione
1 125A Modulo di controllo della carrozzeria.
2 80A Servosterzo elettronico.
3 150A Riscaldatore aggiuntivo.
4 – Non utilizzato.
5 – Non utilizzato.
6 150A Scatola dei fusibili nel comparto passeggeri.
7 60A Camper
8 – Batteria
9 470A Inverter DC / DC.
10 300A Scatola dei fusibili nella camera del motore.
11 – Non utilizzato.
12 150A Scatola dei fusibili del conducente.
13 – Relè di scarico del carico.
14 180A Punto di alimentazione aggiuntivo 1.
15 60A Punto di alimentazione aggiuntivo 2.

Scatola dei fusibili del comparto passeggeri

Assegnazione dei fusibili nel cruscotto (PHEV)

Nr Ampere [A] Descrizione
1 – Non utilizzato.
2 – Non utilizzato.
3 – Non utilizzato.
4 20A Vetro posteriore riscaldato.
5 20A Vetro posteriore riscaldato.
6 – Non utilizzato.
7 – Non utilizzato.
8 25A Motore del tergicristallo anteriore.
9 25A Motore del tergicristallo anteriore.
10 20A Punto di alimentazione ausiliario.
11 20A Punto di alimentazione ausiliario.
12 10 A Specchietti esterni riscaldati.
13 – Non utilizzato.
14 – Non utilizzato.
15 – Non utilizzato.
16 5A Porta USB.
17 – Non utilizzato.
18 5A Porta USB.
19 – Non utilizzato.
20 5A Porta USB.
21 – Non utilizzato.
22 – Non utilizzato.
23 – Non utilizzato.
24 – Non utilizzato.
25 – Non utilizzato.
26 – Non utilizzato.
27 – Non utilizzato.
28 20A Motore del tergicristallo posteriore.
29 – Non utilizzato.
30 5A Tergicristalli automatici.
31 – Non utilizzato.
32 15A Modulo di controllo del veicolo.
33 15A Modulo di controllo del veicolo.
34 15A Modulo di controllo del veicolo.
35 – Non utilizzato.
36 – Non utilizzato.
37 50A Modulo di controllo della carrozzeria.
38 60A Inverter di corrente continua / alternata.
39 – Non utilizzato.
40 30A Sedile del conducente con supporto.
41 – Non utilizzato.
42 – Non utilizzato.
43 10 A Interruttore del freno.
44 – Non utilizzato.
45 10 A Generatore di corrente continua / inverter di corrente alternata.
46 15A Modulo di traino del rimorchio.
47 10 A Modulo Upfitter.
48 15A Interfaccia Upfitter.
49 5A Tachigrafo.
50 – Non utilizzato.
51 10 A Sistema di informazione sul punto cieco.
52 10 A Scatola dei fusibili nella camera del motore.
53 – Non utilizzato.
54 – Non utilizzato.
55 5A Modulo di traino del rimorchio.
56 – Non utilizzato.
57 10 A Relè Upfitter.
58 – Non utilizzato.
59 – Non utilizzato.
60 20A Punto di alimentazione ausiliario.
61 10 A Scatola dei fusibili nella camera del motore.
62 – Non utilizzato.
63 20A Controllo dell’illuminazione.
64 10 A Sedili riscaldati.
65 10 A Sedili riscaldati.
66 –

Post correlati:

  1. Ford B-MAX (2012-2017) – scatola dei fusibili
  2. Ford Fusion (2002-2018) – scatola dei fusibili
  3. Ford Fiesta V (2002-2008) – batterie
  4. Ford Tourneo Connect I (2002-2013) – batterie
  5. Ford Mustang Mach-E (2021-2022) – scatola dei fusibili
  6. Ford Windstar (1994-2003) – scatola dei fusibili
  7. Ford Mustang (1987-2022) – scatola dei fusibili
  8. Ford Galaxy e S-MAX (2015-2022) – scatola dei fusibili
Leggere  Ford Mondeo (1992-2022) - scatola dei fusibili
Luca Moretti

Luca Moretti

Mi chiamo Luca Moretti e sono il fondatore di SchemaFusibili.com. Da anni mi occupo di elettronica automobilistica, con una passione particolare per la diagnostica e la manutenzione dei sistemi elettrici dei veicoli. Ho creato questo sito per offrire uno strumento semplice e completo a tutti coloro che cercano schemi chiari e affidabili delle scatole dei fusibili per la propria auto. Il mio obiettivo è aiutarti a risparmiare tempo, evitare errori e risolvere i problemi elettrici in modo rapido ed efficace.
