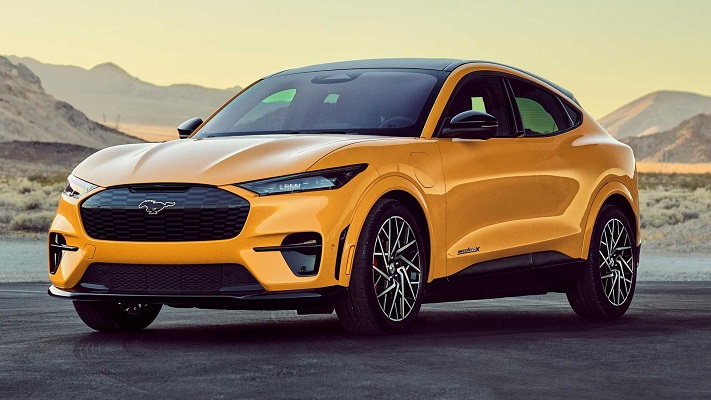

Ford Mustang Mach-E (2021-2022) – scatola dei fusibili

Ford Mustang Mach-E (2021) – schema del fusibile

Anno di produzione: 2021.

Scatola dei fusibili del modulo di controllo della carrozzeria

La scatola dei fusibili si trova sul lato destro nello spazio per le gambe del passeggero.

Scatola dei fusibili sotto il cofano

La scatola dei fusibili si trova sul lato destro del vano motore.

1. Rimuovi il coperchio del bagagliaio.
2. Tira verso di te il gancio e rimuovi il coperchio superiore.
3. Tira la leva del connettore verso l’alto.
4. Tira il connettore verso l’alto per estrarlo.
5. Tira entrambi i ganci verso di te e rimuovi la scatola dei fusibili.
6. Capovolgi la scatola dei fusibili e apri il coperchio.

Installazione e rimozione del coperchio del bagagliaio

Coperchio posteriore del bagagliaio

1. Inizia dal bordo posteriore del lato sinistro.
2. Tira verso l’alto nei punti indicati dei ganci per rilasciare i ganci.
3. Rimuovi la copertura.
4. Per installare, inverti la procedura di rimozione.

Coperture del vano bagagli sinistro/destro

1. Inizia dal bordo posteriore del lato destro (o sinistro) e lavora verso la parte anteriore della copertura.
2. Tira verso l’alto nei punti indicati dei ganci per rilasciare i ganci.
3. Rimuovi la copertura.
4. Per installare, inverti la procedura di rimozione.

Schema della scatola dei fusibili del modulo di controllo della carrozzeria

Assegnazione dei fusibili nella scatola dei fusibili BCM

Numero	Ampere [A]	Descrizione
1	5 A	Non utilizzato.
2	5 A	Non utilizzato.
3	10 A	Modulo di potenza espanso.
4	10 A	Display multifunzionale.
5	20 A	Non utilizzato.
6	10 A	Non utilizzato.
7	30 A	Modulo della porta del passeggero.
8	5 A	Non utilizzato.
9	5 A	Specchio esterno autooscurante.
10	10 A	Modulo di potenza espanso.
11	5 A	Portellone elettrico; Modulo di attivazione del portellone del bagagliaio senza mani; Modulo dell’unità di controllo telematica.
12	5 A	Allarme antifurto; Interruttore della tastiera senza chiave; Interruttore di attivazione della porta anteriore del conducente; Interruttore di attivazione della porta posteriore del conducente.
13	15 A	Non utilizzato.
14	30 A	Modulo della porta del conducente.
15	15 A	Non utilizzato.
16	15 A	Sospensione attiva (GT).
17	15 A	SYNC.
18	7,5 A	Modulo di ricarica wireless per accessori; Monitor dello stato del conducente; Interruttore di attivazione della porta anteriore del passeggero; Interruttore di attivazione della porta posteriore del passeggero.
19	7,5 A	Set di interruttori dei fari; Modulo Bluetooth a basso consumo energetico; Pulsante di avvio del veicolo;
20	10 A	Segnalatore antifurto.
21	7,5 A	Modulo del gateway CAN; Controllo del clima; Modulo del cambio;
22	7,5 A	Cluster strumenti; Modulo di controllo della colonna dello sterzo.
23	20 A	Unità audio.
24	20 A	Non utilizzato.
25	30 A CB	Non utilizzato.

Schema della scatola dei fusibili sotto il cofano

Assegnazione dei fusibili nella scatola dei fusibili sotto il cofano

Numero	Ampere [A]	Descrizione
1	–	Non utilizzato.
2	40 A	Non utilizzato (di riserva).
3	15 A	Riscaldamento dei tergicristalli del parabrezza.
4	40 A	Non utilizzato (di riserva).
5	–	Non utilizzato.
6	–	Non utilizzato.
7	–	Non utilizzato.
8	–	Non utilizzato.
9	–	Non utilizzato.
10	–	Non utilizzato.
11	15 A	Modulo di controllo del sistema di propulsione.
12	–	Non utilizzato.
13	15 A	Compressore elettrico dell’aria condizionata; Apertura attiva della griglia; Pompa di raffreddamento del riscaldatore del modulo di controllo del sistema di propulsione; Valvola di chiusura del riscaldatore del modulo di controllo del sistema di propulsione.
14	15 A	Pompa dell’olio del gruppo propulsore secondario (GT).
15	–	Non utilizzato.
16	10 A	Modulo di controllo della ricarica della batteria
17	–	Non utilizzato.
18	10 A	Modulo di controllo del sistema di propulsione.
19	10 A	Modulo di controllo del sistema frenante.
20	5 A	Indicatore di stato della porta di ricarica.
21	5 A	Bobina del relè dell’attuatore del vano bagagli anteriore.
22	20 A	Amplificatore.
23	20 A	Porta elettronica posteriore lato conducente.
24	–	Non utilizzato.
25	25 A	Fari potenziati sul lato sinistro.
26	25 A	Fari potenziati sul lato destro.
27	5 A	Mantieni la potenza viva.
28	5 A	Bobina del relè dell’attuatore del vano bagagli anteriore.
29	5 A	Convertitore DC/DC.
30	–	Non utilizzato.
31	5 A	Servosterzo elettronico.
32	30 A	Modulo di controllo della carrozzeria.
33	20 A	Sistema avanzato di assistenza al conducente.
34	10 A	Modulo di controllo dei fari.
35	15 A	Volante riscaldato.
36	10 A	Modulo principale di controllo del sistema di propulsione ibrido; Scatola di distribuzione ausiliaria dell’alimentazione; Modulo di controllo aggiuntivo del sistema di propulsione ibrido.
37	20 A	Clacson.
38	40 A	Motore del ventilatore.
39	–	Non utilizzato.
40	–	Non utilizzato.
41	20 A	Amplificatore.
42	30 A	Sedile del conducente elettrico.
43	40 A	Valvole del sistema antibloccaggio.
44	60 A	Scatola di distribuzione ausiliaria dell’alimentazione.
45	30 A	Sedile del passeggero elettrico.
46	–	Non utilizzato.
47	–	Non utilizzato.
48	–	Non utilizzato.
49	60 A	Pompa del sistema antibloccaggio.
50	60 A	Ventilatore di raffreddamento.
51	–	Non utilizzato.
52	5 A	Porta USB.
53	–	Non utilizzato.
54	–	Non utilizzato.
55	30 A	Sedili riscaldati.
56	20 A	Modulo del bagagliaio anteriore.
57	10 A	Connettore del collegamento dati.
58	–	Non utilizzato.
59	40 A	Modulo di controllo della carrozzeria.
60	–	Non utilizzato.
61	20 A	Punto di alimentazione ausiliario.
62	–	Non utilizzato.
63	–	Non utilizzato.
64	30 A	Portellone elettrico.
65	30 A	Modulo di dinamica del veicolo.
66	–	Non utilizzato.
67	–	Non utilizzato.
68	5 A	Modulo di controllo elettronico della batteria.
69	20 A	Porta elettronica posteriore lato passeggero.
70	–	Non utilizzato.
71	20 A	Punto di alimentazione ausiliario.
72	20 A	Tergicristallo del lunotto posteriore.
73	–	Non utilizzato.
74	30 A	Motore del tergicristallo del parabrezza.
75	–	Non utilizzato.
76	30 A	Lunotto posteriore riscaldato.
77	–	Non utilizzato.
78	20 A	Porta elettronica anteriore lato conducente.
79	20 A	Porta elettronica anteriore lato passeggero.
80	–	Non utilizzato.
81	10 A	Pompa del lavavetri del lunotto posteriore.
82	–	Non utilizzato.
83	–	Non utilizzato.
84	40 A	Non utilizzato (di riserva).
85	5 A	Sensore della pioggia.
86	–	Non utilizzato.
87	–	Non utilizzato.
88	–	Non utilizzato.

Ford Mustang Mach-E – schema della scatola dei fusibili

Anno di produzione: 2022.

Posizione della scatola dei fusibili

Scatola dei fusibili del modulo di controllo della carrozzeria

La scatola dei fusibili si trova sul lato destro nello spazio per le gambe del passeggero.

Scatola dei fusibili sotto il cofano

La scatola dei fusibili si trova sul lato destro del vano motore.

1. Rimuovere il coperchio del bagagliaio.
2. Tirare il gancio verso di sé e rimuovere il coperchio superiore.
3. Tirare la leva del connettore verso l’alto.
4. Tirare il connettore verso l’alto per estrarlo.
5. Tirare entrambi i ganci verso di sé e rimuovere la scatola dei fusibili.
6. Capovolgere la scatola dei fusibili e aprire il coperchio.

Installazione e rimozione del coperchio del bagagliaio

Coperchio posteriore del bagagliaio

1. Iniziare dal bordo posteriore del lato sinistro.
2. Tirare verso l’alto nei punti indicati dei ganci per rilasciare i ganci.
3. Rimuovere la copertura.
4. Per installare, invertire la procedura di rimozione.

Coperture del compartimento bagagli sinistro/destro

1. Iniziare dal bordo posteriore del lato destro (o sinistro) e lavorare verso la parte anteriore della copertura.
2. Tirare verso l’alto nei punti indicati dei ganci per rilasciare i ganci.
3. Rimuovere la copertura.
4. Per installare, invertire la procedura di rimozione.

Veicoli prodotti dal 17.09.2021

Numero	Ampere [A]	Descrizione
1	—	Non utilizzato.
2	40 A	Sbrinatore del parabrezza lato sinistro.
3	—	Non utilizzato.
4	40 A	Sbrinatore del parabrezza lato destro; Ugelli riscaldati per il parabrezza.
5	—	Non utilizzato.
6	—	Non utilizzato.
7	—	Non utilizzato.
8	—	Non utilizzato.
9	—	Non utilizzato.
10	—	Non utilizzato.
11	15 A	Modulo di controllo del sistema di propulsione.
12	—	Non utilizzato.
13	15 A	Compressore elettrico del sistema di climatizzazione; Apertura attiva della griglia di ingresso dell’aria; Pompa del liquido di raffreddamento del riscaldatore del modulo di controllo del sistema di propulsione; Valvola di chiusura del riscaldatore del modulo di controllo del sistema di propulsione.
14	15 A	Pompa dell’olio del secondo gruppo di trasmissione (GT).
15	—	Non utilizzato.
16	10 A	Modulo di controllo della carica della batteria.
17	20 A	Blocco della colonna dello sterzo.
18	10 A	Modulo di controllo del sistema di propulsione.
19	10 A	Modulo di controllo del sistema frenante.
20	5 A	Indicatore di stato della porta di carica.
21	5 A	Bobina del relè dell’attuatore del bagagliaio anteriore.
22	20 A	Amplificatore.
23	20 A	Porta posteriore elettronica lato conducente.
24	—	Non utilizzato.
25	25 A	Fari potenziati lato sinistro.
26	25 A	Fari potenziati lato destro.
27	5 A	Alimentazione di riserva del modulo PCM.
28	5 A	Bobina del relè dell’attuatore del bagagliaio anteriore.
29	5 A	Convertitore DC/DC.
30	—	Non utilizzato.
31	5 A	Sistema di assistenza elettronica allo sterzo.
32	30 A	Modulo di controllo dei sistemi della carrozzeria.
33	20 A	Sistema avanzato di assistenza al conducente.
34	10 A	Modulo di controllo dei fari; Faro lato sinistro; Faro lato destro.
35	15 A	Volante riscaldato.
36	10 A	Modulo di controllo del primo gruppo ibrido di propulsione; Ulteriore scatola di distribuzione dell’alimentazione; Modulo di controllo del secondo gruppo ibrido di propulsione.
37	20 A	Clacson.
38	40 A	Motore del ventilatore.
39	—	Non utilizzato.
40	—	Non utilizzato.
41	20 A	Amplificatore.
42	30 A	Sedile del conducente regolabile elettricamente.
43	40 A	Valvole del sistema di prevenzione del bloccaggio delle ruote durante la frenata.
44	60 A	Ulteriore scatola di distribuzione dell’alimentazione.
45	30 A	Sedile del passeggero regolabile elettricamente.
46	—	Non utilizzato.
47	—	Non utilizzato.
48	—	Non utilizzato.
49	60 A	Pompa del sistema di prevenzione del bloccaggio delle ruote durante la frenata.
50	60 A	Ventilatore
51	—	Non utilizzato.
52	5 A	Porta USB.
53	—	Non utilizzato.
54	—	Non utilizzato.
55	30 A	Sedili riscaldati.
56	20 A	Modulo del bagagliaio anteriore.
57	10 A	Connettore diagnostico.
58	—	Non utilizzato.
59	40 A	Modulo di controllo dei sistemi della carrozzeria.
60	—	Non utilizzato.
61	20 A	Ulteriore presa di alimentazione.
62	—	Non utilizzato.
63	—	Non utilizzato.
64	30 A	Apertura/chiusura elettrica delle porte posteriori della carrozzeria.
65	30 A	Modulo del sistema di controllo dinamico del veicolo.
66	—	Non utilizzato.
67	—	Non utilizzato.
68	5 A	Modulo di controllo elettronico della batteria.
69	20 A	Porta posteriore elettronica lato passeggero.
70	—	Non utilizzato.
71	20 A	Ulteriore presa di alimentazione.
72	20 A	Tergicristallo del lunotto posteriore.
73	—	Non utilizzato.
74	30 A	Motore del tergicristallo del parabrezza anteriore.
75	—	Non utilizzato.
76	30 A	Vetro posteriore riscaldato.
77	—	Non utilizzato.
78	20 A	Porte elettroniche anteriori lato conducente.
79	20 A	Porte elettroniche anteriori lato passeggero.
80	—	Non utilizzato.
81	10 A	Pompa del tergicristallo del lunotto posteriore.
82	—	Non utilizzato.
83	—	Non utilizzato.
84	40 A	Modulo di illuminazione del rimorchio.
85	5 A	Sensore della pioggia.
86	—	Non utilizzato.
87	—	Non utilizzato.
88	—	Non utilizzato.

SCATOLA DEI FUSIBILI DELLA BATTERIA

Numero	Ampere [A]	Descrizione
1	20 A	Bagagliaio anteriore
2	20 A	Bagagliaio anteriore

SCATOLA DEI FUSIBILI DEL MODULO DI CONTROLLO DEI SISTEMI DELLA CARROZZERIA

Numero	Ampere [A]	Descrizione
1	5 A	Modulo di controllo del sistema di sicurezza supplementare.
2	5 A	Non utilizzato.
3	10 A	Non utilizzato.
4	10 A	Display multifunzionale.
5	20 A	Non utilizzato.
6	10 A	Non utilizzato.
7	30 A	Modulo della porta del passeggero.
8	5 A	Non utilizzato.
9	5 A	Specchietto esterno con funzione di oscuramento automatico; Spia di disattivazione dell’airbag del passeggero.
10	10 A	Non utilizzato.
11	5 A	Apertura/chiusura elettrica delle porte posteriori della carrozzeria; Modulo di controllo della funzione di apertura/chiusura delle porte posteriori della carrozzeria senza l’uso delle mani.
12	5 A	Allarme antifurto; Interruttore della tastiera di apertura del veicolo senza chiave; Interruttore di attivazione delle porte anteriori lato conducente; Interruttore di attivazione delle porte posteriori lato conducente.
13	15 A	Non utilizzato.
14	30 A	Modulo della porta del conducente.
15	15 A	Non utilizzato.
16	15 A	Sospensione attiva (GT).
17	15 A	SYNC.
18	7,5 A	Modulo di ricarica wireless degli accessori; Monitoraggio dello stato del conducente; Interruttore di attivazione delle porte anteriori lato passeggero; Interruttore di attivazione delle porte posteriori lato passeggero.
19	7,5 A	Gruppo di interruttori dei fari; Modulo Bluetooth Low Energy; Modulo dell’unità di controllo del sistema telematico; Sistema di avviamento con pulsante.
20	10 A	Sirena del sistema di allarme.
21	7,5 A	Modulo-gateway; Sistema di riscaldamento, ventilazione e climatizzazione; Modulo di cambio.
22	7,5 A	Gruppo indicatori; Modulo di controllo della colonna dello sterzo.
23	20 A	Gruppo audio.
24	20 A	Sirena dell’allarme alimentata a batteria.
25	30 A	Interruttore di installazione	Non utilizzato.
