KIA Carnival VQ (2006-2010) – scatola dei fusibili
KIA Carnival VQ (2006-2010) – schema del fusibile
Anno di produzione: 2006, 2007, 2008, 2009, 2010.
Fusibile accendisigari (presa di alimentazione) in KIA Sorento (2018) è il fusibile F37 nel quadro fusibili
Quadro fusibili nel vano motore
| Fusibile |
ZA |
Circuito protetto |
| TERGICRISTALLO FRT / RR | 10 | RELÈ MOTORE TERGICRISTALLO ANTERIORE, RELÈ MOTORE TERGICRISTALLO POSTERIORE |
| LAMPADA STOP | 20 | INTERrUTTORE LAMPADA STOP |
| CHIAVE SW # 1 | 25 | STACCABATTERIA |
| SEGNALE STOP | 7.5 | MODULO DI CONTROLLO ABS, MODULO DI CONTROLLO ESP, PCM (GSL), ECM (DSL), TCM (DSL) |
| A / C COMP | 7.5 | RELÈ COMPUTER A / C |
| bancomat | 15 | RELÈ ATM |
| FRT DEICER | 15 | RELÈ DISGELATORE VETRO ANTERIORE |
| CLACSON | 15 | RELÈ CLACSON |
| ECU nr 1 | 10 | RELÈ COMPUTER A / C, PCM (GSL), SENSORE MASSICO FLUSSO ARIA (GSL), INTERrUTTORE LAMPADA STOP (2,9 L VGT), MODULO IMMOBILIZZATORE, ECM (DSL), RELÈ ARIA (2,9 L WGT), RADIATORE (2,7 L) |
| 02 DN | 10 | SENSORE OSSIGENO (GSL) |
| ECU nr 2 | 15 | PCM (GSL), VALVOLA VARIABILE COLLETTORE ASPIRAZIONE (GSL), RELÈ VENTILATORE RAFFREDDAMENTO (3,8L), PCSV (GSL), OCV (GSL), ECM (DSL) |
| 02 UP | 10 | SENSORE OSSIGENO (GSL) |
| COIL ACCENSIONE | 20 | COIL ACCENSIONE # 1 – # 6 (GSL), CONDENSATORE (GSL) |
| INIEZIONE | 15 | INIEZIONE # 1 – # 6 (GSL), PCM (GSL), VALVOLA MISURATORE ASPIRAZIONE (DSL), ELETTROVALVOLA EGR (2,9L WGT), ELETTROVALVOLA CONTROLLO VGT (2,9L VGT), ELETTROVALVOLA ASPIRAZIONE CORPO FARFALLATO (DSL), ECM (DSL), SENSORE MASSICO FLUSSO ARIA (2,9L WGT), QUADRO DIESEL (DSL) |
| P / TRAINO | 7.5 | RELÈ PRINCIPALE, RELÈ ALLARME, PCM (GSL), TCM (DSL), GENERATORE (2,9L WGT) |
| POMPA CARBURANTE | 15 | RELÈ POMPA CARBURANTE |
| ABS # 1 | 40 | MODULO DI CONTROLLO ABS, MODULO DI CONTROLLO ESP |
| ABS # 2 | 20 | MODULO DI CONTROLLO ABS, MODULO DI CONTROLLO ESP |
| TERGICRISTALLO FRT | 30 | TERGICRISTALLO ANTERIORE SU RELÈ |
| CHIAVE SW # 2 | 30 | RELÈ AVVIAMENTO, INTERrUTTORE ACCENSIONE |
| VENTILATORE FRT | 40 | RELÈ VENTILATORE ANTERIORE |
| VENTILATORE RR | 30 | RELÈ VENTILATORE POSTERIORE |
| IPM nr 1 | 50 | MODULO CRUSCOTTO |
| IPM nr 2 | 50 | MODULO CRUSCOTTO |
| IPM nr 3 | 50 | MODULO CRUSCOTTO |
| Memoria RAM nr 1 | 50 | MODULO AREA POSTERIORE |
| Memoria RAM nr 2 | 50 | MODULO AREA POSTERIORE |
| Memoria RAM nr 3 | 50 | MODULO AREA POSTERIORE |
| IG2 | 7.5 | |
| RISCALDATORE CARBURANTE | 20 | FILTR CARBURANTE RISCALDATORE (DSL) |

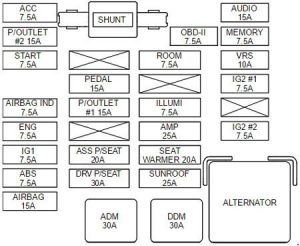

Pannello fusibili cruscotto
| Fusibile |
ZA |
Circuito protetto |
| ACC | 7.5 | ALIMENTAZIONE ESTERNA SPECCHIO E RIPIEGAMENTO SPECCHIO, AUDIO, OROLOGIO DIGITALE, MODULO MEDIA |
| P / OUTLET # 2 | 15 | ACCENDISIGARI PER SIGARETTE E USCITA DI ALIMENTAZIONE |
| INIZIO | 7.5 | RELÈ ALLARME FURTO, INTERrUTTORE GAMMA CAMBIO, ECM (DSL) |
| AIRBAG IND | 7.5 | CRUSCOTTO |
| ENG | 7.5 | INTERrUTTORE LEVA ATM, INTERrUTTORE LAMPADA STOP (GSL), SENSORE VELOCITÀ INGRESSO, SENSORE VELOCITÀ USCITA, INTERrUTTORE GAMMA CAMBIO, PCM (GSL), SENSORE VELOCITÀ VEICOLO, ECM (DSL), TCM (DSL), INTERrUTTORE LAMPADA RISERVA, FILTRO CARBURANTE INTERrUTTORE ALLARME (DSL), INTERrUTTORE FRIZIONE (2,7L), SENSORE MASSICO FLUSSO ARIA (2,9L VGT) |
| IG1 | 7.5 | COMPUTER DI BORDO, CICALINO ALLARME POSTERIORE, RHEOSTATO, INTERrUTTORE ESP, GRUPPO INDICATORI, INTERrUTTORE MULTIFUNZIONALE, GENERATORE, INTERrUTTORE AMB |
| ABS | 7.5 | MODULO DI CONTROLLO ABS, MODULO DI CONTROLLO ESP, SENSORE INCLINAZIONE, SENSORE ANGOLARE, CONNETTORE MULTIFUNZIONALE DI CONTROLLO |
| AIRBAG | 15 | MODULO CONTROLLO SRS, INTERrUTTORE DISATTIVAZIONE PAB |
| PEDALE | 15 | RELÈ REGOLAZIONE PEDALE |
| P / OUTLET # 1 | 15 | ACCENDISIGARI PER SIGARETTE E USCITA DI ALIMENTAZIONE |
| ASS P / SEAT | 20 | MODULO SEDILE PASSEGGERO |
| DRV P / SEAT | 30 | INTERrUTTORE DI FINE CORSA, MODULO SEDILE GUIDATORE |
| OBD-II | 7.5 | CONNETTORE INTERFACCIA DATI, CONNETTORE MULTIFUNZIONALE PER CONTROLLO |
| STANZA | 7.5 | LAMPADA ABITACOLO SINISTRA (DESTRA), LAMPADA MAPPA, MODULO CONTROLLO CLIMATIZZAZIONE, INTERrUTTORE LUCE ABITACOLO POSTERIORE, CONSOLLE SOPRA |
| VRS | 10 | INTERrUTTORE VRS, MODULO VRS |
| ILLUMI | 7.5 | MODULO CRUSCOTTO |
| AMP | 25 | AMP |
| SIEDILE RISCALDATO | 20 | RELÈ RISCALDAMENTO SEDILE |
| TETTO SOLARE | 25 | MODULO TETTO |
| AUDIO | 15 | LAMPADA GRADINI SINISTRA (DESTRA), AUDIO, MODULO MEDIA |
| MEMORIA | 7.5 | MODULO CONTROLLO CLIMATIZZAZIONE, OROLOGIO DIGITALE, GRUPPO INDICATORI, COMPUTER DI BORDO, MODULO PORTA, MODULO AREA ANTERIORE, MODULO SEDILE GUIDATORE, MODULO SEDILE CON ALIMENTAZIONE |
| IG2 # 1 | 7.5 | INTERrUTTORE MULTIFUNZIONALE, MODULO CONTROLLO CLIMATIZZAZIONE, SPECCHIO ELETTRO-CROMATICO, SENSORE PIOGGIA, QUADRO RELÈ |
| IG2 # 2 | 7.5 | MODULO PORTA, INTERrUTTORE CONTROLLO CLIMATIZZAZIONE POSTERIORE, MODULO AREA ANTERIORE, MODULO PORTA POSTERIORE ELETTRICA, MODULO SEDILE ELETTRICO |
| DDM | 30 | MODULO PORTA GUIDATORE, SICUREZZA ALIMENTAZIONE FINESTRA |
| ADM | 30 | MODULO PORTA PASSEGGERO |

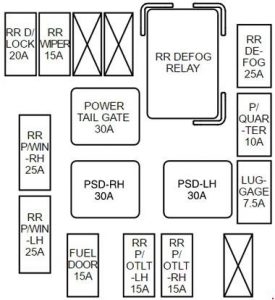

Quadro fusibili bagagliaio
| Fusibile |
ZA |
Circuito protetto |
| PSD-LH | 30 | MODULO PORTA SCORREVOLE SINISTRA |
| PSD-RH | 30 | MODULO PORTA SCORREVOLE DESTRA |
| RR DEFOG | 25 | RELÈ DISGELATORE RR, DISGELATORE POSTERIORE |
| POWER TAIL GATE | 30 | MODULO PORTA MECCANICA POSTERIORE |
| P / QUARTO | 10 | QUARTO VETRO APERTO RELÈ LH, QUARTO VETRO CHIUSO RELÈ LH, QUARTO VETRO APERTO RELÈ RH, QUARTO VETRO CHIUSO RELÈ RH, QUARTO VETRO MOTORE LH, QUARTO VETRO MOTORE RH |
| TERGICRISTALLO RR | 15 | RELÈ TERGICRISTALLO POSTERIORE, MOTORE TERGICRISTALLO POSTERIORE |
| RR D / LOCK | 20 | RELÈ CHIUSURA PORTA S /, RELÈ SBLCCO PORTA S /, ATTUATORE CHIUSURA PORTA SCORREVOLE, ATTUATORE CHIUSURA PORTA POSTERIORE |
| RR P / OTLT-LH | 15 | USCITA ALIMENTAZIONE POSTERIORE SINISTRA |
| RR P / OTLT-RH | 15 | USCITA ALIMENTAZIONE POSTERIORE DESTRA |
| PORTA CARBURANTE | 15 | RELÈ RIFORNIMENTO CARBURANTE, ATTUATORE RIFORNIMENTO CARBURANTE |
| RR P / WIN-LH | 25 | S / PORTA RELÈ FINESTRA (SU) LH, S / PORTA RELÈ FINESTRA (GIÙ) LH, PORTA SCORREVOLE MOTORE FINESTRA LH |
| RR P / WIN-RH | 25 | S / PORTA RELÈ FINESTRA (SU) RH, S / PORTA RELÈ FINESTRA (GIÙ) RH, PORTA SCORREVOLE ALIMENTAZIONE FINESTRA DESTRA |
| BAULE | 7.5 | LAMPADA BAULE, INTERrUTTORE ACC. / DIS. ALIMENTAZIONE PORTA POSTERIORE |
Quadro fusibili vano motore (Diesel)
Radiatore (2,7 l)
Quadro fusibili vano motore (fusibile principale)
| Fusibile |
ZA |
Circuito protetto |
| ALT | 150 | Generatore |
| C / FAN | 60 | Ventilatore di raffreddamento |
