KIA Cadenza VG (2011-2016) – scatola dei fusibili
KIA Cadenza VG (2011-2016) – schema della scatola dei fusibili
Anno di produzione: 2011, 2012, 2013, 2014, 2015, 2016.
Fusibile accendisigari (presa di alimentazione) in KIA Sportage 3 (SL) (2010-2015) è il fusibile CIGAR nella scatola dei fusibili

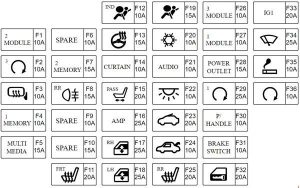

Pannello fusibili cruscotto (2011)
| No. | ZA | Fusibile | Circuito protetto |
| F1 | 10 | – | – |
| F2 | 10 | STANZA SX | Scatola relè ICM (relè di disconnessione automatica della lampada nell’abitacolo) |
| F3 | 10 | TERGICRISTALLO 2 | IPM (interruttore del lavavetri), interruttore multifunzionale (tergicristallo) motore del lavavetri |
| F4 | 25 | PDM 1 | PDM |
| F5 | 10 | PDM 3 | PDM, modulo di controllo intelligente della chiave |
| F6 | 15 | BAGAGLIO | Modulo di controllo SRS |
| F7 | 25 | P / WDW SX | Modulo finestrino di sicurezza del conducente Luce d’atmosfera porta posteriore SX Luce d’atmosfera porta conducente, interruttore finestrino elettrico posteriore SX |
| F8 | 25 | P / WDW DX | Modulo porta passeggero. Luce d’atmosfera porta passeggero Luce d’atmosfera porta posteriore DX, interruttore finestrino elettrico posteriore DX |
| F9 | 10 | CORTINA | Modulo porta conducente/passeggero, modulo della cortina posteriore |
| F10 | 20 | S / H RISCALDATORE FRT | Modulo di controllo CCS conducente/passeggero Modulo di riscaldamento del sedile conducente/passeggero |
| F11 | 20 | – | – |
| F12 | 10 | PDM 2 | Supporto FOB, PDM, Interruttore pulsante Start Stop modulo Smart Key Control |
| F13 | 10 | MODULO 2 | Illuminazione leva del cambio bancomat, interruttore multifunzionale del quadro strumenti (telecomando), modulo inclinabile e telescopico, attuatore del dispositivo di livellamento dei fari SX/DX, modulo di livellamento automatico dei fari Modulo di controllo IMS, interruttore del dispositivo di livellamento dei fari interruttore CCS anteriore, interruttore riscaldamento sedili anteriori Modulo di controllo CCS conducente/passeggero Modulo riscaldamento sedile conducente/passeggero Modulo riscaldamento sedili posteriori SX/DX, interruttore riscaldamento sedile posteriore Modulo porta conducente/passeggero, specchio elettrocromatico Modulo telecamera LDWS, lampada di cortesia (tipo Deluxe) |
| F14 | 10 | A / BAG IND | Quadro strumenti (airbag IND.) |
| F15 | 10 | MODULO 3 | Modulo di controllo ABS, modulo di controllo ESP, sensore di inclinazione dell’interruttore ESP, sensore angolo di sterzata |
| F 16 | 20 | IG 1 | Scatola fusibili e relè E / R (fusibile – F10, F11, F12) |
| F17 | 20 | TETTO SOLARE | Panoramico tetto apribile |
| F18 | 20 | DR LOCK | Modulo porta conducente |
| F19 | 15 | ECS | Scatola relè ICM (relè luci posteriori anti-nebbia) |
| F20 | 10 | AUDIO 2 | Audio, monitor audio, amplificatore, interruttore lampada console soffitto PDM, modulo di controllo intelligente della chiave |
| F21 | 15 | USCITA ALIMENTAZIONE 2 | Presa di alimentazione console |
| F22 | 15 | USCITA ALIMENTAZIONE 1 | (Non utilizzato) |
| F23 | 15 | C / ACCENDINO | Accendino anteriore |
| F24 | 25 | AMP | Amp |
| F25 | 10 | BAULE AUTO | Relè del coperchio del bagagliaio, interruttore principale del bagagliaio, interruttore porta rifornimento motore coperchio bagagliaio |
| F26 | 20 | S / H RISCALDATORE RR | Modulo riscaldamento sedili posteriori SX/DX |
| F27 | 10 | MEMORIA CONNESSIONE ALIMENTAZIONE | Lucciola piede conducente/passeggero, connettore interfaccia dati Auto luce e sensore foto, quadro strumenti (MICOM, IND.) Modulo cortina posteriore, interruttore avviso porta Luce decorativa SX/DX/centro, modulo inclinazione e telescopico Modulo di controllo climatizzazione, lampada incrocio (Tipo Deluxe) Luce di protezione graffi porta conducente/passeggero, Modulo di controllo IMS Luce porta conducente/passeggero, Modulo porta conducente/passeggero Ricevitore radio, Luce di illuminazione bagagliaio |
| F28 | 15 | CONNESSIONE ALIMENTAZIONE AUDIO 1 | Audio, monitor audio |
| F29 | 10 | MODULO 1 | PDM, modulo cortina posteriore, tetto panoramico con sensore pioggia, scatola relè ICM (relè lavavetri faro) |
| F30 | 10 | – | – |
| F31 | 25 | TERGICRISTALLO 1 | Motore tergicristallo anteriore, interruttore multifunzionale (tergicristallo) Scatola fusibili e relè E / R (RLY. 11. RLY. 12) |
| F32 | 15 | SUPPORTO HTD | Volante riscaldato |
| F33 | 20 | P / SEAT PASS | Interruttore manuale passeggero |
| F34 | 30 | P / SEAT DRI | Interruttore supporto lombare conducente, interruttore estensione cuscino conducente Interruttore manuale conducente, modulo di controllo IMS |
| F35 | 15 | P / SUPPORTO | Elettromagnete chiave, modulo inclinabile e telescopico, interruttore modalità sportiva |
| F36 | 10 | A / CON | Modulo di controllo climatizzazione, ionizzatore, scatola fusibili e relè E / R (RLY.14) |
| F37 | 10 | HTD MRR | Specchio esterno alimentato conducente/passeggero, modulo di controllo climatizzazione |
| F38 | 10 | INIZIO | [Senza Smart Key] Interruttore accensione, relè allarme antifurto E / R Scatola fusibili e relè (RLY. 3-G4KE, RLY 6-G6DC) [Con chiave intelligente] PDM, scatola fusibili e relè E / R (RLY 6) |

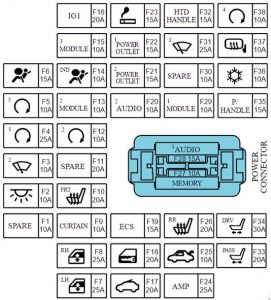

Pannello fusibili cruscotto (2012-2016)
| No. | ZA | Circuito protetto |
| F1 | 10 | Modulo inclinazione e telescopico, quadro strumenti, indicatore leva del cambio ATM, modulo riscaldamento sedile conducente/passeggero, modulo riscaldamento sedili posteriori SX/DX, modulo di controllo IMS, sensore posteriore assistenza parcheggio SX/DX, sensore posteriore assistenza parcheggio SX/DX (centro), AMP, interruttore console, sensore anteriore assistenza parcheggio SX/DX (centrale), modulo porta conducente/passeggero, modulo telecamera LDWS, specchio elettrocromatico, lampada di cortesia, modulo MTS, modulo di controllo CCS conducente/passeggero, interruttore dispositivo livellamento fari, Modulo di livellamento automatico fari principali, sensore anteriore assistenza parcheggio SX/DX, connettore di controllo multifunzionale, modulo di controllo climatizzazione, modulo illuminazione anteriore adattativa, faro anteriore sinistro/destro Attuatore dispositivo livellamento faro sinistro/destro |
| F2 | 10 | Modulo Smart Key Control |
| F3 | 10 | Specchio esterno alimentato conducente, specchio esterno alimentato passeggero, modulo di controllo climatizzazione |
| F4 | 10 | Sensore automatico luce e foto, connettore interfaccia dati, lampada piede conducente/passeggero, quadro strumenti, orologio analogico, modulo cortina posteriore, modulo di controllo climatizzazione, lampada di cortesia, modulo porta conducente/passeggero, modulo monitoraggio pressione pneumatici |
| F5 | 15 | Modulo MTS, unità principale audio, A / V e navigazione, monitor anteriore |
| F6 | 10 | – |
| F7 | 15 | Ricevitore RF |
| F8 | 15 | Scatola relè ICM (relè luci posteriori anti-nebbia) |
| F9 | 10 | – |
| F10 | 15 | – |
| F11 | 20 | Modulo riscaldamento sedile conducente/passeggero, modulo di controllo CCS conducente/passeggero, gruppo sedile touch |
| F12 | 10 | Cluster strumenti |
| F13 | 15 | Orologio Primaverile |
| F14 | 10 | Modulo cortina posteriore, modulo porta conducente/passeggero |
| F15 | 20 | Interruttore manuale passeggero |
| F 16 | 25 | AMP |
| F17 | 25 | Modulo finestrino elettrico sicurezza passeggero, interruttore finestrino posteriore DX |
| F18 | 25 | Modulo finestrino elettrico sicurezza conducente, interruttore finestrino elettrico posteriore SX |
| F19 | 15 | Modulo di controllo SRS |
| F20 | 10 | Ionizzatore, modulo di controllo climatizzazione, scatola fusibili e relè E / R (RLY.14 ) |
| F21 | 10 | Modulo controllo chiave intelligente, interruttore audio posteriore, amplificatore, monitor anteriore, interruttore lampada console superiore, modulo MTS, suono, modulo di controllo IPS, unità principale A / V e navigazione, orologio analogico, modulo di controllo telecamera, modulo di controllo climatizzazione |
| F22 | 10 | Interruttore lampada illuminazione interna conducente/passeggero, lampada vano portaoggetti, interruttore lampada console superiore, lampada illuminazione porta conducente/passeggero, lampada porta conducente/passeggero, lampada nel bagagliaio |
| F23 | 20 | Panoramico tetto apribile |
| F24 | 10 | Interruttore porta rifornimento, relè coperchio bagagliaio |
| F25 | 20 | Modulo riscaldamento sedili posteriori SX/DX |
| F26 | 10 | Modulo di controllo ESP, modulo di controllo ABS, modulo freno di stazionamento elettrico, sensore angolo di sterzata Steerinq, interruttore paraurti, interruttore console, gruppo sedile aptico, |
| F27 | 10 | Rilevamento angolo morto SX/DX, radar intelligente cruise control |
| F28 | 15 | Presa di alimentazione console |
| F29 | 25 | Modulo Smart Key Control |
| F30 | 10 | Elettromagnete chiave, modulo inclinabile e telescopico, interruttore modalità sportiva |
| F31 | 10 | Interruttore luce stop, interruttore pulsante Start Stop |
| F32 | 20 | Modulo porta conducente |
| F33 | 20 | Scatola fusibili e relè E / R (F12 15A, F11 10A, F10 10A) |
| F34 | 25 | Scatola fusibili e relè E / R (RLY. 11, RLY.12), motore tergicristallo anteriore, interruttore multifunzionale |
| F35 | 10 | Accendino anteriore |
| F36 | 10 | Interruttore gamma ponte motore, PCM |

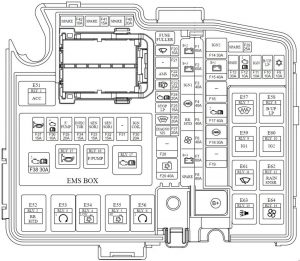

Scatola fusibili vano motore
| No. | ZA | Circuito protetto |
| F1 | 60 | IPM (fusibile – F7 / F8 / F9 / F19, controllo IPS – IPS ‘! / IPS2 / IPS3 / IPS5 / IPS7) |
| F2 | 60 | IPM (fusibile – F17 / F24 / F25 / F26 / F33 / F34) |
| F3 | 40 | [Senza chiave intelligente] Interruttore accensione, [con chiave intelligente] RLY. 1 (relè ACC), RLY. 9 (relè IG1) |
| F4 | 40 | Modulo di controllo ESP, modulo di controllo ABS |
| F5 | 40 | RLY 2 (relè posteriore deumidificatore) |
| F6 | 40 | RLY 14 (relè ventilatore) |
| F7 | 60 | IPM (fusibile – F2 / F10, controllo IPS – IPS 0 / IPS4 / TURN / IPS6) |
| F8 | 80 | Riserva |
| F9 | 10 | Modulo di controllo climatizzazione |
| F10 | 10 | RLY 8 (relè lampada di riserva), interruttore luce stop, connettore di controllo universale |
| F11 | 10 | RLY 6 (relè Start2), alternatore (G6DC) |
| F12 | 10 | PCM, interruttore gamma ponte motore |
| 15 | Interruttore gamma ponte motore | |
| F13 | 30 | Riserva |
| F14 | 30 | [Senza chiave intelligente] Interruttore accensione, RLY 3 (relè avviamento), [con chiave intelligente] RLY 3 (relè avviamento), RLY 10 (relè IG2) |
| F15 | 40 | IPM (fusibile – F4 / F12 / F18 / F35, connettore alimentazione – F27 / F28) |
| 50 | Scatola fusibili e relè E / R (RLY.4, RLY.5) | |
| F 16 | 30 | Modulo freno di stazionamento elettrico |
| F17 | 40 | Scatola EMS (fusibile – F35 / F36 / F37 / F38) |
| F18 | 30 | Modulo di controllo ESP, modulo di controllo ABS, connettore di controllo universale |
| F19 | 30 | Modulo freno di stazionamento elettrico |
| F20 | 10 | IPM, RLY 11 (relè tergicristallo), motore tergicristallo anteriore |
| F21 | 10 | Unità principale A / V e navigazione, modulo cortina posteriore, audio, specchio elettrocromatico, lampada posteriore combinata (ingresso) SX/DX, monitor anteriore |
| F22 | 10 | (Non utilizzato) |
| F24 | 20 | PCM (G4KE) |
| F25 | 15 | Interruttore luci stop |
| F26 | 20 | RLY. 7 (relè anteriore sbrinamento tergicristallo) |
| F27 | 20 | Connettore di controllo universale |
| 10 | Radar intelligente cruise control | |
| F28 | 30 | Modulo di controllo MS, interruttore supporto lombare conducente, interruttore estensione cuscino conducente, interruttore manuale conducente |
| F29 | 40 | RLY. 4 (relè ventilatore raffreddamento (basso)), RLY 5 (relè ventilatore raffreddamento (alto)) |
| F30 | 20 | Bobina accensione # 1 / # 2 / # 3 / # 4 (G4KE), Bobina accensione # 1 / # 2 / # 3 / # 4 / # 5 / # 6 (G6DC), Condensatore (G4KE), Condensatore # 1 / # 2 (G6DC) |
| F31 | – | Non utilizzato |
| F32 | 15 | G4KE: modulo immobilizzatore, sensore posizione albero a camme n. 1 / n. 2, sensore posizione albero motore, valvola controllo olio n. 1 / n. 2, valvola elettromagnetica controllo svuotamento canister, valvola di aspirazione variabile collettore aspirazione, G6DC : modulo immobilizzatore, PCM, sensore ossigeno n. 1 / # 2 / # 3 / # 4 |
| F33 | 15 | G4KE: sensore ossigeno (alto) / (basso), RLY 5 (relè ventilatore raffreddamento (alto)) G6DC : PCM, valvola controllo olio n. 1 / # 2, valvola elettromagnetica controllo Purqe canister, valvola collettore aspirazione variabile velocità n. 1 / # 2 , RLY. 5 (relè ventilatore raffreddamento (alto)) |
| F34 | 15 | Iniettore # 1 / # 2 / # 3 / # 4 (G4KE), Iniettore # 1 / # 2 / # 3 / # 4 / # 5 / # 6 (G6DC), PCM (G6DC), RLY. 16 (relè pompa carburante) |
| F35 | 20 | RLY. 16 (relè pompa carburante) |
| F36 | 10 | PCM, alternatore (G6DC) |
| F37 | 15 | RLY. 13 (Relè clacson allarme antifurto), RLY. 15 (relè clacson) |
| F38 | 30 | RLY. 17 (relè controllo motore) |
| F39 | 25 | Riserva |
| F40 | 20 | Riserva |
| F41 | 15 | Riserva |
| F42 | 10 | Riserva |
| Relè | ||
| RLY.1 | Relè ACC | |
| RLY.2 | Relè posteriore deumidificatore | |
| RLY.3 | Relè Startl | |
| RLY.4 | Relè ventilatore raffreddamento (basso) | |
| RLY.5 | Relè ventilatore raffreddamento (alto) | |
| RLY.6 | Relè Start2 | |
| RLY.7 | Relè sbrinamento tergicristallo anteriore | |
| RLY.8 | Relè lampada di riserva | |
| RLY.9 | Relè IG1 | |
| RLY.10 | Relè IG2 | |
| RLY.11 | Relè tergicristalli | |
| RLY.12 | Relè sensore pioggia | |
| RLY.13 | Relè clacson allarme antifurto | |
| RLY.14 | Relè ventilatore | |
| RLY.15 | Relè clacson | |
| RLY.16 | Relè pompa carburante | |
| RLY.17 | Relè controllo motore | |

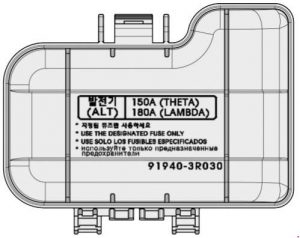

Fusibile principale
