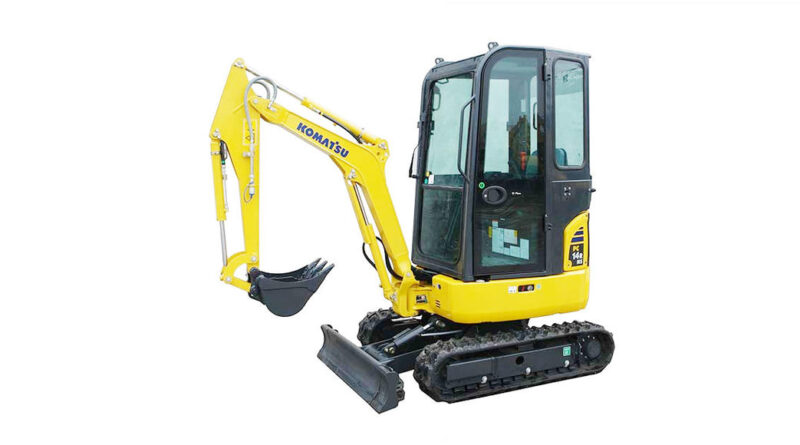

Komatsu PC14R-2 – scatola dei fusibili
Komatsu PC14R-2 – schema del quadro dei fusibili
Anno di produzione:
Quadro dei fusibili
| Nr | Amperi [A] | Descrizione |
| 1 | 10 | Alimentazione radio |
| 2 | 30 | Alimentazione della valvola elettromagnetica di arresto motore;
Orologio di arresto motore; Relè di sicurezza; Eccitazione dell’alternatore. |
| 3 | 10 | Pompa carburante;
Luce di lavoro. |
| 4 | 20 | Interruttore alta-bassa velocità;
Valvola elettromagnetica PPC; Alimentazione del display. |
| 5 | 15 | Clacson |
| 6 | 15 | Spazzola del parabrezza;
Illuminazione superiore; Riscaldamento (per macchina con cabina). |
| 7 | 10 | Equipaggiamento opzionale |
| 8 | 10 | Luce rotante |
| 9 | — | Libero |
| 10 | — | Libero |
| 11 | — | Libero |
Fusibile principale
Se il motorino di avviamento non funziona dopo aver girato l’interruttore di accensione su ON, il fusibile (1) potrebbe essersi bruciato. Aprire il coperchio sul lato sinistro dell’apparecchio per controllare il fusibile e sostituirlo se necessario. Il fusibile principale si trova sulla batteria.
