Komatsu PC30-7 – scatola dei fusibili
Komatsu PC30-7 – schema del quadro dei fusibili
Anno di produzione:
Quadro dei fusibili
| Nr | Amperaggi [A] | Descrizione |
| 1 | 10 | Fusibile di riserva |
| 2 | 10 | Impianto di controllo del motore;
Valvola di blocco della leva dell’attrezzatura di lavoro. |
| 3 | 20 | Pannello monitor;
Tergicristallo*; Riscaldamento*; Lampada interna*; Radio*. |
| 4 | 20 | Faro anteriore;
Valvola selettore di marcia. |
| 5 | 30 | Impianto di controllo del motore |
| * Questi punti si riferiscono solo alla macchina con cabina. | ||

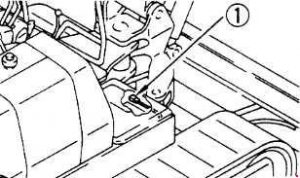

Collegamento fusibile
Se l’alimentazione non si accende dopo aver ruotato l’interruttore di avviamento in posizione ON, potrebbe esserci un’interruzione del filo del fusibile ® , quindi rimuovi il coperchio a destra del telaio e controlla o sostituisci.
