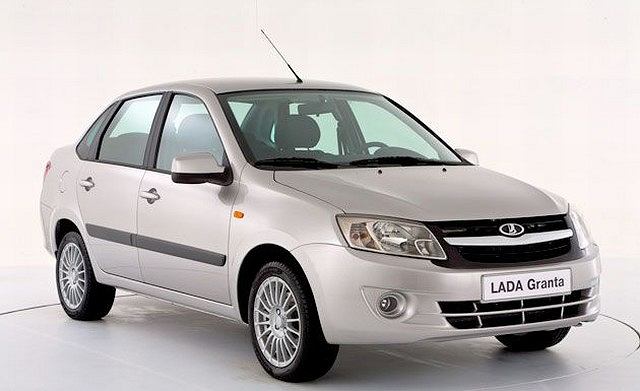

Lada Granta (2011-2021) – scatola dei fusibili
Lada Granta – schema del fusibile
Anno di produzione: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Fusibile accendisigari (presa di alimentazione) nella Lada Granta è un fusibile da 20, 25 o 27 (15A) nel quadro fusibili nell’abitacolo.
Abitacolo
Il quadro principale dei fusibili e dei relè si trova nell’abitacolo, sotto il cruscotto dal lato del conducente.
Tipo 1
| F1 | 15A Unità di controllo elettronica del motore;
Relè elettrico del ventilatore di raffreddamento; Iniettori di carburante. |
| F2 | 30A Finestrini elettrici |
| F3 | Allarme 15A |
| F4 | 20A Tergicristallo del parabrezza;
Airbag. |
| F5 | Relè 15A (terminale 15) |
| F6 | 7.5A luci di retromarcia |
| F7 | 7,5A Unità di controllo elettronica del motore |
| F8 | 25A Vetro posteriore riscaldato |
| F9 | 5A luci laterali lato destro |
| F10 | 5A lampadine laterali lato sinistro |
| F11 | 5A Luce posteriore antinebbia |
| F12 | 7,5A Luce anabbagliante, proiettore destro |
| F13 | 7,5A Luce anabbagliante, proiettore sinistro |
| F14 | 10A Luce abbagliante, proiettore destro |
| F15 | 10A Luce abbagliante, proiettore sinistro |
| F 16 | 10A Luce antinebbia destra |
| F17 | 10A Luce antinebbia sinistra |
| F18 | 20A Sedili anteriori riscaldati;
Accendisigari. |
| F19 | 10A ABS |
| F20 | 15A Clacson, accendisigari;
Chiusura del bagagliaio; Presa diagnostica. |
| F21 | 15A Pompa carburante;
Fusibile della pompa carburante. |
| F22 | 15A Telecomando per chiusura centralizzata |
| F23 | 10A Luci diurne |
| F24 | Condizionatore 7,5 A |
| F25 | 10A Illuminazione interna;
Segnali di frenata. |
| F26 | 25A ABS |
| F27 | Riserva |
| F28 | Riserva |
| F29 | Riserva |
| F30 | Riserva |
| F31 | 50A Vetro riscaldato |
| F32 | 30A Servosterzo elettrico;
Climatizzazione (fusibile climatizzazione). |
Relè
| K1 | Relè dei ventilatori elettrici di raffreddamento del radiatore |
| K2 | Relè dei ventilatori elettrici di raffreddamento del radiatore |
| K3 | Relè aggiuntivo del motorino di avviamento |
| K4 | Relè di scarico dell’interruttore di accensione |
| K5 | Relè di allarme |
| K6 | Relè di riscaldamento dei sedili;
Relè del tergicristallo. |
| K7 | Relè delle luci abbaglianti |
| K8 | Relè del clacson |
| K9 | Relè delle luci anabbaglianti |
| K10 | Relè del vetro posteriore riscaldato e degli specchietti esterni |
| K11 | Relè principale ECM |
| K12 | Relè della pompa carburante |
| K13 | Relè della luce di retromarcia |
| K14 | Relè dei ventilatori elettrici di raffreddamento del radiatore |
| K15 | Relè riscaldato del vetro anteriore |
| K16 | Relè riscaldato del vetro anteriore |
| K17 | Relè della frizione del compressore del condizionatore |
Tipo 2
Componenti protetti
| F1 | 15A Bobine di accensione, iniettori, ECM |
| F2 | 30A Normale, Lux:
Elettronica centrale della carrozzeria; Modulo porta conducente; Standard: Luci diurne. |
| F3 | Allarme 10A |
| F4 | 15A controllore dell’airbag |
| F5 | 7,5A Terminale 15 dispositivi |
| F6 | 7,5A Luce di retromarcia;
Controllore del cambio automatico (Norm, Lux). |
| F7 | 7,5A Valvola di purga del serbatoio;
Sensore di flusso d’aria massico; Sensore di pressione; Sensore di fase; Sensori di concentrazione di ossigeno. |
| F8 | 7,5A Vetro posteriore riscaldato |
| F9 | 5A Luci laterali a dritta |
| F10 | 5A Luci laterali;
Illuminazione strumenti e chiavi; Illuminazione targa; Illuminazione bagagliaio; Illuminazione cassetto portaoggetti. |
| F11 | 5A Luce posteriore antinebbia |
| F12 | 10A Luce anabbagliante, proiettore destro, correttore elettrico del proiettore destro; |
| F13 | 10A Luce anabbagliante, proiettore sinistro, correttore elettrico del proiettore sinistro; |
| F14 | 15A Accendisigari nel bagagliaio |
| F15 | 10A Detergente per vetro posteriore, Spruzzatore vetro posteriore |
| F 16 | 5A Normale, Lux:
Modulo porta conducente; Standard: Riservato. |
| F17 | Riserva |
| F18 | Riserva |
| F19 | 20A Standard:
Chiusura porta; Normale, Lux: Riserva. |
| F20 | Riserva |
| F21 | 10A Luce abbagliante, proiettore destro |
| F22 | 10A Luce abbagliante, proiettore sinistro |
| F23 | 10A Normale, Lux:
Luce antinebbia destra; Standard: Riserva. |
| F24 | 10A Normale, Lux:
Luce antinebbia sinistra; Standard: Riserva. |
| F25 | 15A Sedili anteriori riscaldati |
| F26 | Unità di controllo ABS 5A |
| F27 | Accendisigari 15A |
| F28 | 15A Pompa carburante |
| F29 | 20A Unità centrale elettronica della carrozzeria (Normale, Lux);
Tergicristallo del parabrezza, spruzzatore del parabrezza. |
| F30 | 10A DHO |
| F31 | 7,5 A Normale, Standard:
Frizione del compressore del condizionatore; Controllore del condizionatore; Standard: Riservato. |
| F32 | 7,5A Segnale di frenata;
Illuminazione interna. |
| F33 | Unità di controllo ABS 25A |
| F34 | 5A Set di indicatori;
Presa diagnostica. |
| F35 | 10A Normale, Lux:
Unità centrale elettronica della carrozzeria; Standard: Riserva. |
| F36 | 10A Segnale acustico |
| F37 | 10A Sistema multimediale |
| F38 | Riserva |
| F39 | Riserva |
| F40 | Riserva |
| F41 | Riserva |
| F42 | 30A Standard:
Finestrini elettrici; Normale, Lux: Riserva. |
| F43 | 50A Normale, Lux:
Controllore АМТ; Standard: Riserva. |
| F44 | 30A Ventilatore del riscaldatore elettrico;
Controllore del sistema di climatizzazione automatica (Normale, Lux). |
| F45 | 25A Vetro posteriore riscaldato |
| F46 | Riserva |
Dettagli della designazione del fusibile per i modelli del 2019
| F1 | 15A Relè del ventilatore elettrico del radiatore a bassa velocità K18 (nella versione con aria condizionata);
Relè del ventilatore elettrico del radiatore ad alta velocità K4; Relè della frizione del compressore del condizionatore K10 (nella versione con aria condizionata). |
| 15A Controllore del sistema di gestione del motore | |
| 15A Iniettori cilindrici, bobine di accensione 2 × 2 (per motori a combustione a 8 valvole);
Bobine di accensione (per motori a combustione a 16 valvole). |
|
| F2 | 7,5A Valvola del corpo farfallato del tubo di aspirazione (per motore a combustione a 16 valvole 21127);
Valvola di scarico dell’assorbitore. |
| 7,5А Sensori di ossigeno, sensore di fase (per motore a combustione a 16 valvole);
Sensore di flusso d’aria massico (per motore a combustione a 8 valvole o motore a combustione a 16 valvole 21126). |
|
| Interruttore 7,5А AMT (nella versione con controllore AMT) | |
| 7.5А Unità di controllo del sistema di monitoraggio della pressione dei pneumatici (classe 30) (RISERVA) | |
| F3 | 5A Controllore del sistema antibloccaggio/controllore di stabilità |
| F4 | 15A Controllore dell’airbag |
| F5 | 7,5A Relè del motorino di avviamento K2;
Controllore del cambio automatico; Relè di scarico dell’interruttore di accensione K1. |
| 7,5А Relè di riscaldamento dei sedili K13 (opzione);
Relè di riscaldamento del vetro posteriore KB; Relè di riscaldamento del vetro anteriore K14 (opzione). |
|
| 7,5A Relè della pompa carburante K12 | |
| 7,5A Unità di controllo del vetro anteriore riscaldato elettricamente | |
| 7.5A Controllore del sistema di gestione del motore | |
| 7,5A Sistema audio; Controllore del servosterzo elettrico; Interruttore del tergicristallo; Centralina elettronica della carrozzeria (opzione); Blocco dei terminali ERA-GLONASS; Interruttore del pedale della frizione (per cambio manuale); Interruttore del pedale del freno; Set di indicatori; Controllore del sistema di blocco delle porte (opzione); Interruttore di blocco della porta del conducente; |
|
| F6 | 5A Specchi riscaldati |
| F7 | 10A Luce abbagliante, lato destro |
| F8 | Lucciola abbagliante, lato sinistro 10A |
| F9 | 5A Luci laterali a dritta |
| F10 | 5A Luci di contorno lato sinistro, |
| 5A Lampade della targa;
Luce del bagagliaio (opzionale). |
|
| 5A Illuminazione strumenti e chiavi | |
| F11 | 5A Luce posteriore antinebbia |
| F12 | 10A Luce anabbagliante, lato destro |
| F13 | 10A Luce anabbagliante, lato sinistro |
| F14 | 20A Unità centrale elettronica della carrozzeria |
| 20A Tergicristallo del vetro posteriore (opzione);
Spruzzatore del vetro; Tergicristallo del parabrezza. |
|
| 20A Interruttore del tergicristallo della colonna dello sterzo | |
| F15 | 10A Tergicristallo del vetro posteriore;
Spruzzatore del vetro posteriore. |
| F 16 | 7,5 A Indicatori di direzione;
Luce di retromarcia; Controllore del sistema di parcheggio (opzione). |
| F17 | 5A Unità di controllo del sistema di chiusura delle porte |
| F18 | Interruttore dell’attuatore di blocco del bagagliaio 5/15/20A;
Relè di controllo dell’attuatore di blocco del bagagliaio; Illuminazione del bagagliaio; Unità di controllo del sistema di chiusura delle porte. |
| F19 | Riserva |
| F20 | Riserva |
| F21 | 15A Motore della pompa carburante |
| F22 | 7,5A Interruttore del segnale di frenata;
Segnali di frenata; Segnale di frenata aggiuntivo. |
| 7,5A Controllore del sistema antibloccaggio;
Sistema di controllo della stabilità (ABS / ESP); Controllore AMT (opzionale). |
|
| F23 | 5A Set di indicatori |
| Presa diagnostica 5A | |
| F24 | 10A Relè del clacson K8 |
| 10A segnale acustico | |
| F25 | 15A Inserto per collegare dispositivi aggiuntivi nell’abitacolo;
Accendisigari. |
| F26 | Sistema audio 10A |
| 10A Relè di scarico dell’accensione K1 | |
| F27 | 10A Luce antinebbia, lato destro |
| F28 | 10A Luce antinebbia, lato sinistro |
| F29 | 15A Sedili anteriori riscaldati |
| F30 | 10A Luci diurne |
| F31 | 10A Centralina elettronica della carrozzeria: indicatori di direzione; alimentazione dell’unità elettronica della carrozzeria; luci diurne |
| F32 | 30A Unità centrale elettronica della carrozzeria: finestrini elettrici; serrature delle porte e del bagagliaio; sensore della pioggia; illuminazione del cassetto portaoggetti; plafoniera del bagagliaio; illuminazione interna; |
| F33 | 5A Modulo porta conducente |
| F34 | 7,5А Frizione del compressore del condizionatore (nella versione con condizionatore o climatizzatore) |
| 7,5 A Controllore per il controllo automatico del sistema di riscaldamento | |
| F35 | 15A Controllore del cambio automatico |
| 15A Azionamento del controllo del cambio automatico | |
| F36 | 15A Allarme: relè K15; relè K16 |
| F37 | Interruttore dell’attuatore di blocco del bagagliaio 5/15/25A;
Relè di controllo dell’attuatore di blocco del bagagliaio; Illuminazione del bagagliaio; Unità di controllo del sistema di chiusura delle porte. |
| F38 | 10A Luci diurne |
| F39 | 15A Inserto per collegare dispositivi aggiuntivi nel bagagliaio (opzione) |
| F40 | 10A Per la presa di illuminazione del rimorchio |
| F41 | 50A Vetro anteriore riscaldato |
| F42 | 30A Specchi esterni riscaldati |
| 30A Vetro posteriore riscaldato | |
| F43 | Controllore 50A Т |
| F44 | 30A Ventilatore del riscaldatore elettrico (opzione) |
| 30A Controllore del sistema di climatizzazione automatica (opzione) | |
| F45 | 30A Finestrini elettrici nelle porte anteriori |
| 30A Controllo degli specchietti esterni (opzione) | |
| F46 | Riserva |
Relè
| К1 | Relè di scarico dell’interruttore di accensione |
| K2 | Relè aggiuntivo del motorino di avviamento |
| KZ | Relè del tergicristallo del parabrezza;
Relè di avviamento automatico (opzionale). |
| K4 | Relè della massima velocità del ventilatore del radiatore |
| K5 | Relè di rotazione e allarme;
Relè K15A (avviamento automatico) (opzionale). |
| KB | Relè riscaldato del vetro posteriore;
Relè del vetro elettrico. |
| K7 | Relè delle luci abbaglianti |
| К8 | Relè del clacson |
| K9 | Relè delle luci anabbaglianti |
| K10 | Relè della frizione del compressore del condizionatore (versione con aria condizionata) |
| K11 | Relè principale ECM |
| К12 | Relè della pompa carburante |
| К13 | Relè di riscaldamento dei sedili (opzione) |
| K14 | Relè riscaldato del vetro anteriore (opzionale) |
| К15 | Relè per l’accensione delle luci di retromarcia |
| К16 | Relè del climatizzatore |
| К17 | Relè del ventilatore del radiatore in modalità avviamento automatico |
| K18 | Relè del ventilatore del radiatore a bassa velocità |
Compartimento motore
Il quadro si trova accanto alla batteria.
Descrizione
Tipo 1
- 30A Luce anabbagliante o relè principale, circuiti protetti dai fusibili F1 e F21 del blocco di montaggio nell’abitacolo 50A Vetro anteriore riscaldato;
- Generatore 60A;
- Generatore 60A;
- 30 / 40A Ventilatore del riscaldatore;
- 50A Servosterzo elettromeccanico;
- 60A blocco ABS.
Tipo 2
- Generatore 60A;
- Generatore 60A;
- 30/40A Ventilatore del radiatore;
- 40A ABS/ESP;
- 25A ABS/ESP;
- Controllore del servosterzo elettrico 50A.
Tipo 3
- 30A Luce anabbagliante o relè principale, circuiti protetti dai fusibili F1 e F21 del blocco di montaggio nell’abitacolo;
- Generatore 60A;
- Generatore 60A;
- Ventilatore del riscaldatore 30A (sussidi per il fusibile del forno);
- 50A Servosterzo elettrico.
