Daewoo Nubira – scatola dei fusibili
In questo articolo, troverai i diagrammi della scatola dei fusibili della Daewoo Nubira, otterrai informazioni sulla posizione dei pannelli dei fusibili all’interno dell’auto e imparerai l’assegnazione di ogni fusibile (layout dei fusibili).
Daewoo Nubira – schema del fusibile
Anno di produzione:
Fusibile accendisigari (presa di alimentazione) in Daewoo Nubira è il fusibile 8 (20A) nel quadro fusibili nel comparto passeggeri.

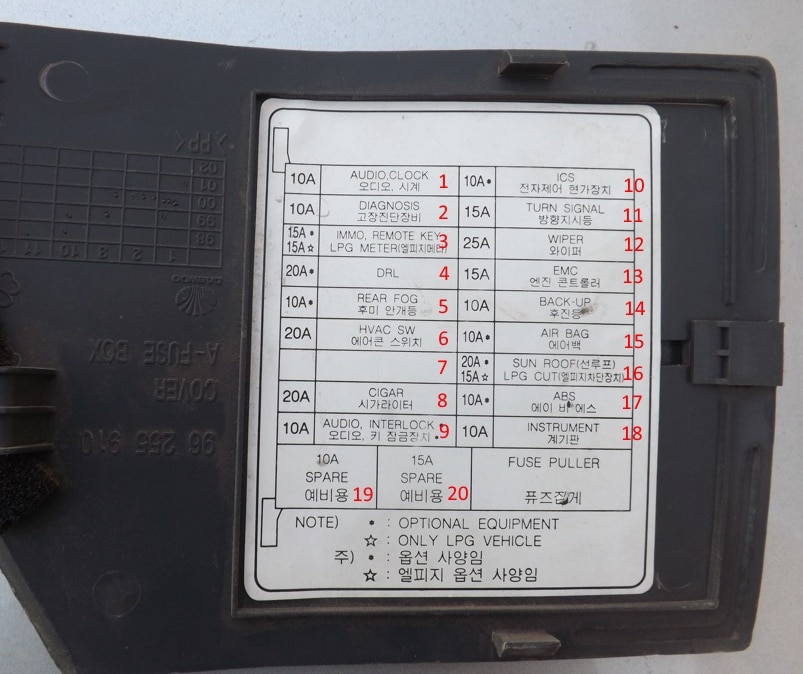

Compartimento passeggeri
Il quadro si trova sotto il cruscotto dal lato del conducente.
Descrizione
| 1 | 10/15A Unità di controllo;Audio;
Orologio; Sensore chiave di accensione. |
| 2 | 10A Dispositivo elettronico antifurto;Cruise control;
Diagnostica. |
| 3 | 15A Avviso di pericolo;Immobilizzatore. |
| 4 | 20/25A Sistema tergicristalli;Sistema di luci diurne (DRL). |
| 5 | 10A Cruscotto;ABS;
Buzzer; Interruttore di commutazione; Unità di controllo automatica della temperatura (ATC); Fari posteriori anti-nebbia. |
| 6 | 10A Aria condizionata;Lunotto riscaldato. |
| 7 | 10A Luce di retromarcia |
| 8 | 20A Accendisigari;Illuminazione interna;
Sedili riscaldati. |
| 9 | 10A Sistema audio;Orologio;
Interruttore di blocco del cambio. |
| 10 | 15A Unità di controllo automatica della temperatura (ATC);Orologio;
Sistema di sicurezza. |
| 11 | 10A Illuminazione interna;Indicatori di direzione;
Luci di emergenza. |
| 12 | 10A Dispositivo elettronico antifurto;25A Sistema tergicristalli. |
| 13 | 15A Sistema di sicurezza;Sensore di velocità. |
| 14 | 10A DLC;Retromarcia;
Cruise control; Aria condizionata. |
| 15 | 15A Airbag;Lunotto riscaldato;
Relè di accensione 2. |
| 16 | 15 / 20A Portabagagli |
| 17 | 10A ABS;ESP. |
| 18 | 10A Cruscotto |
| 19 | Riserva |
| 20 | Riserva |

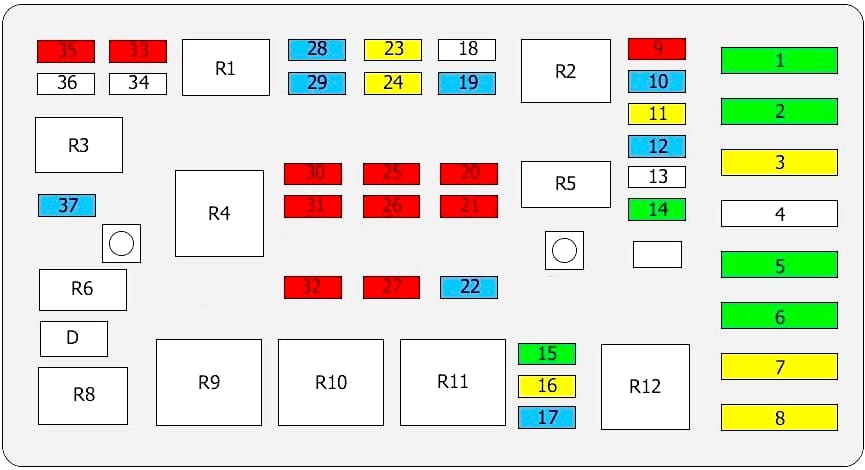

Compartimento motore
Si trova accanto alla batteria
Descrizione
| 1 | 30A Fusibile principale per fusibili 1 – 5 |
| 2 | Motore ventilatore aria 30A |
| 3 | 20A Ventilatore di raffreddamento, prima velocità |
| 4 | 60A ABS;ESP. |
| 5 | 30A Interruttore di accensione 2 |
| 6 | 30A Chiave di accensione 1 |
| 7 | 20A Finestrini |
| 8 | 20A Ventilatore di raffreddamento, seconda velocità |
| 9 | 10A Non utilizzato |
| 10 | 15A Non utilizzato |
| 11 | 20A Non utilizzato |
| 12 | 15A Allarme |
| 13 | 25A Non utilizzato |
| 14 | 30A Non utilizzato |
| 15 | 30A Lunotto riscaldato |
| 16 | 20A DIS |
| 17 | 15A Sistema di iniezione |
| 18 | Riserva |
| 19 | 15A Pompa carburante |
| 20 | 10A Luce esterna destra |
| 21 | 10A Luce esterna sinistra |
| 22 | 15A Unità di controllo elettronica |
| 23 | 20A Luci di stop |
| 24 | 20A Sedile elettrico |
| 25 | 10A Luce abbagliante destra |
| 26 | 10A Luce anabbagliante destra |
| 27 | 10A Specchio riscaldato |
| 28 | 15A Chiusura centralizzata |
| 29 | 15A Antenna |
| 30 | 10A Luce abbagliante sinistra |
| 31 | 10A Luce anabbagliante sinistra |
| 32 | 10A Alimentazione specchietti |
| 33 | 10A Aria condizionata |
| 34 | 25A Fari |
| 35 | 10A Segnale |
| 36 | Riserva |
| 37 | 15A Fari anti-nebbia |
| R1 | Fari |
| R2 | Pompa carburante |
| R3 | Fari anti-nebbia anteriori |
| R4 | Ventilatore di raffreddamento, prima velocità |
| R5 | Fari posteriori |
| R6 | Segnale |
| R7 | |
| R8 | Aria condizionata |
| R9 | Ventilatore di raffreddamento, seconda velocità |
| R10 | Interruttore di accensione 2 |
| R11 | Lunotto riscaldato |
| R12 | Interruttore di accensione 1 |
| D | Diode – climatizzatore |
