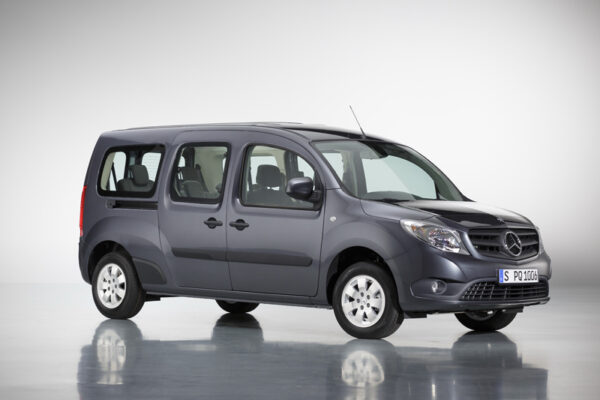

Mercedes-Benz Citan W415 (2012-2018) – scatola dei fusibili
Mercedes-Benz Citan (w415) – schema del quadro dei fusibili
Anno di produzione: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Fusibile accendisigari (presa di alimentazione) nel Mercedes Citan (w415) è il fusibile K40/9f2 nel quadro dei fusibili
Quadro dei fusibili all’interno del veicolo – sinistro
| Nr | Descrizione | Amperaggi [A] |
| K40 / 9f1 | Gancio di traino | 10 |
| K40 / 9f2 | Presa per accessori anteriori;
Accendisigari. |
10 |
| K40 / 9f3 | Relè riscaldamento sedile;
Relè luci di stop; ESP; Relè alimentazione produttore carrozzeria; Unità di controllo riscaldamento, ventilazione; Display; Radio. |
15 |
| K40 / 9f4 | Presa per accessori posteriori | 10 |
| K40 / 9f5 | Pannello strumenti | 5 |
| K40 / 9f6 | Sistema di chiusura porte | 30 |
| K40 / 9f7 | Luci di emergenza;
Luci posteriori antinebbia. |
10 |
| K40 / 9f8 | Riscaldatore specchio | 10 |
| K40 / 9f9 | Relè alimentazione produttore carrozzeria | 10 |
| K40 / 9f10 | Radio;
Display. |
15 |
| K40 / 9f11 | Interruttore luci di stop;
Relè elettrico specchio esterno; Monitoraggio pressione pneumatici; ESP; Indicatore Run Flat (wireless); Sensore pioggia, luce; Fornitura produttore carrozzeria; Relè sistema di climatizzazione; Relè servosterzo; Illuminazione interna. |
10 |
| K40 / 9f12 | Blocco accensione | 5 |
| K40 / 9f13 | Lampada a cupola (fino al 05/14) | 5 |
| K40 / 9f14 | Protezione finestrino bambini;
Relè vetro anteriore; Relè vetro posteriore. |
5 |
| K40 / 9f15 | ESP | 10 |
| K40 / 9f16 | Luce di stop | 10 |
| K40 / 9f17 | Pompa sistema lavavetri anteriore, posteriore | 20 |
| K40 / 9f18 | Transponder | 5 |
| K40 / 9f19 | Alzavetro posteriore | 30 |
| K40 / 9f20 | Riscaldamento sedile, fornitura produttore carrozzeria | 15 |
| K40 / 9f21 | Clacson;
Connettore diagnostico. |
15 |
| K40 / 9f22 | Lavavetri posteriore | 15 |
| K40 / 9f23 | Ventilatore riscaldatore
(climatizzazione controllata semi-automaticamente, TEMPMATIC). |
20 |
| Ventilatore riscaldatore
(sistema di climatizzazione). |
30 | |
| K40 / 9f24 | Ventilatore di climatizzazione | 20 |
| K40 / 9f25 | Riserva | – |
| K40 / 9f26 | Riserva | – |
| K40 / 9f27 | Alzavetro anteriore | 40 |
| K40 / 9f28 | Specchio esterno elettrico;
Display telecamera di retromarcia. |
5 |
| K40 / 9f29 | Riscaldamento vetro posteriore | 30 |
| Nr | Relè |
| K13 / 1 | Relè riscaldato vetro posteriore |
| K13 / 2 | Relè interruttore vetro anteriore |
| K13 / 3 | Relè interruttore vetro posteriore |
| K40 / 9k1 | Relè riscaldatore aggiuntivo 1 |
| K40 / 9k2 | Relè riscaldatore aggiuntivo 2 |
| K40 / 9k3 | Relè circuito 15R |
Relè interno del veicolo
| Nr | Relè |
| K13 / 4 | Relè di protezione contro il bloccaggio |
| K40/10k1 | Relè circuito 61 |
| K40/10k2 | Relè circuito 15R |
| K40/11k1 | Relè alimentazione sedile |
| K40/11k1 | Relè luce di stop |
Quadro dei fusibili nel vano motore
| Nr | Descrizione |
| F7 | Blocco fusibili, 9 poli |
| F10 / 1 | Blocco fusibili 1, vano motore |
| F10 / 2 | Blocco fusibili 2, vano motore |
| F32 | Quadro fusibili elettrico anteriore |
| N50 | Unità di controllo modulo fusibili e
relè (SRM). |
| Nr | Relè |
| K9 / 3 | Relè motore ventilatore elettrico, livello 2 |
| K10 / 2k1 | Relè pompa carburante |
| K10 / 2k2 | Relè riscaldamento carburante / luce di retromarcia |
| K10 / 3 | Relè unità di controllo motore (fino al 05/14) |
Unità di controllo modulo fusibili e relè (SRM)
| Nr | Relè | Amperaggi [A] |
| N50f1 | Spazzola vetro anteriore | 30 |
| N50f2 | ESP | 25 |
| N50f3 | Riserva | – |
| N50f4 | Servosterzo elettrico | 5 |
| N50f5 | Relè circuito 15 | 15 |
| N50f6 | Airbag, avvolgitore tensione di emergenza | 7,5 |
| N50f7 | Riserva | – |
| N50f8 | Riserva | – |
| N50f9 | Controllo clima | 15 |
| N50f10 | Relè funzione motore, circuito 87 | 25 |
| N50f11 | Relè funzione motore, circuito 87 | 15 |
| N50f12 | Relè funzione motore, circuito 87 | 10 |
| N50f13 | Unità di controllo CDI (circuito 15);
Unità di controllo ME-SFI [ME] (circuito 15). |
5 |
| N50f14 | Riserva | – |
| N50f15 | Avviamento | 30 |
Quadro dei fusibili nel vano motore
| Nr | Relè | Amperaggi [A] |
| F7f1 | Riguarda motore 607:
Modulo riscaldatore per il pre-riscaldamento del liquido di raffreddamento. |
60 |
| F7f2 | Riguarda motore 607:
Modulo riscaldatore per il pre-riscaldamento del liquido di raffreddamento. |
60 |
| F7f3 | Valido per motore 607:
Livello di potenza incandescenza; Trasmissione a doppia frizione. |
60 |
| F7f4 | Riserva | – |
| F7f5 | Circuito 30 Fusibile alimentazione carrozzeria;
Relè alimentazione; radio; display; clacson; connettore diagnostico; interruttore luci di stop; relè elettrico specchio esterno; monitoraggio pressione pneumatici; ESP; indicatore Run Flat (wireless); sensore pioggia, luce; fornitura produttore carrozzeria; Relè sistema di climatizzazione; relè servosterzo; illuminazione interna. |
70 |
| F7f6 | ESP | 50 |
| F7f7 | Valido per motore 607:
Relè riscaldatore aggiuntivo 1 |
40 |
| F7f8 | Valido per motore 607:
Relè alimentazione riscaldatore posteriore; Gancio rimorchio; Fusibile interno veicolo e modulo relè 2; Relè interruttore vetro anteriore (fino al 05/14); Relè motore elettrico alzavetro, anteriore sinistro (dal 06/14). |
70 |
| F7f9 | Valido per motore 607:
Relè riscaldatore aggiuntivo 2. |
70 |
| Blocco fusibili 1 | ||
| F10 / 1f1 | Modulo fusibili-relè (SRM) | 5 |
| F10 / 1f2 | Sensore batteria | 5 |
| F10 / 1f3 | Relè elemento riscaldante per il riscaldamento carburante | 25 |
| F10 / 1f4 | Relè alimentazione pompa carburante | 20 |
| F10 / 1f5 | Valido fino al 05/14:
unità di controllo CDI (circuito 87), unità di controllo ME-SFI [ME] (circuito 87), relè pompa carburante (motore 607) |
15 |
| F10 / 1f6 | Sensore condensazione filtro carburante F15
(motore 607 fino al 05/14) Valido dal 06/14: unità di controllo CDI (circuito 87), unità di controllo ME-SFI [ME] (circuito 87), relè pompa carburante (motore 607) |
|
| F10 / 1f7 | Riserva | – |
| F10 / 1f8 | Riserva | – |
| Blocco fusibili 2 | ||
| F10 / 2f1 | Alimentazione modulo di controllo fusibili e relè (SRM). | 60 |
| F10 / 2f2 | Alimentazione modulo di controllo fusibili e relè (SRM). | 60 |
Quadro fusibili elettrico anteriore
| Nr | Relè | Amperaggi [A] |
| F32f1 | Blocco fusibili vano motore 2 | 250 |
| F32f2 | Avviamento | 500 |
| F32f3 | Alimentazione blocco fusibili vano motore 1,
Relè unità di controllo motore (K10/3, fino al 05/14), Relè funzione motore (N50k8, dal 06/14). |
40 |
| F32f4 | Relè motore ventilatore motore a combustione
(N50k3). |
40 |
| F32f5 | Servosterzo elettrico | 40 |
| F32f6 | Alimentazione modulo fusibili e relè | 40 |
| F32f7 | E30 Alimentazione blocco fusibili vano motore 1 |
