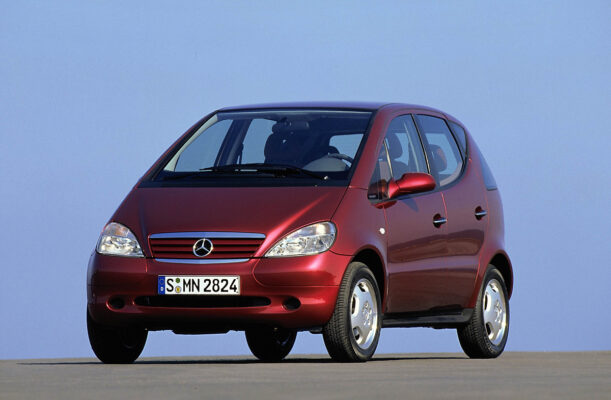

Mercedes-Benz Classe A w168 (1997-2004) – scatola dei fusibili
Mercedes-Benz Classe A w168 (1997-2004) – schema della scatola dei fusibili
Anno di produzione: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.
Fusibile accendisigari (presa di alimentazione) nel Mercedes Classe A w168 (1997-2004) è un fusibile da 12 nella scatola dei fusibili.
Scatola dei fusibili
| Nr | Descrizione | Ampere [A] |
| 1 | Motore a benzina:
Modulo di controllo; ISC (regolazione della velocità al minimo); Valvola AGR; Riscaldatore lambda 1; Riscaldatore lambda 2; Presa diagnostica; Cruise control; Relè di iniezione secondaria dell’aria; Valvola di iniezione secondaria dell’aria; Valvola di chiusura. |
20 |
| Motore diesel:
Modulo di controllo del diesel; Attuatore Wastegate; Valvola di commutazione del corpo farfallato; Valvola di pressione di ricircolo dei gas di scarico; Sensore di temperatura del catalizzatore a tre vie. |
10 | |
| 2 | Modulo di controllo del motore a benzina e diesel;
Bobine di accensione; Iniettori; Modulo relè FP (bobina); Acceleratore elettronico; Relè di blocco del motorino di avviamento. |
25 |
| 3 | Ventilatore elettrico (raffreddamento motore);
Ventilatore elettrico (raffreddamento motore) con aria condizionata. |
30 40 |
| 4 | Modulo di controllo del motore | 7.5 |
| 5 | Frizione automatica | 40 |
| 6 | Modulo relè FP (benzina) | 30 |
| 7 | Modulo luci | 40 |
| 8 | Relè del motorino di avviamento | 30 |
| 9 | Motore dei tergicristalli | 40 |
| 10 | Tergicristallo posteriore | 20 |
| Tetto laminato | 40 | |
| 11 | Interruttore combinato
(controllo tergicristallo, interruttore dei fari, pompa del lavavetri del parabrezza (attivazione)); RNS (sistema di navigazione radio). |
15 |
| 12 | Accendisigari;
Illuminazione del vano portaoggetti; Radio; Cambi CD, Presa 12V nel bagagliaio |
30 |
| 13 | Finestrino anteriore sinistro o
finestrino elettrico con limitatore di forza. Finestrino anteriore destro |
30 7,5 30 |
| 14 * | Set di indicatori (funzioni temporali),
relè della pompa di lavaggio, telefono cellulare |
15 10 |
| 15 | Modulo di controllo dell’airbag;
Sensore ACSR (riconoscimento automatico del seggiolino per bambini); Sensore dell’airbag laterale; |
10 |
| 16 | Regolazione dello specchietto retrovisore esterno;
Riscaldatore dello specchietto retrovisore esterno; Parktronic. |
15 |
| 17 | Clacson a tromba | 15 |
| 18 | Set di indicatori;
Transponder e RFL (blocco della frequenza radio); Relè dell’elettronica del motore; Relè del ventilatore. |
10 |
| 19 | Attacco per rimorchio | 25 |
| 20 | Attacco per rimorchio | 15 |
| 21 | Attacco per rimorchio | 15 |
| 22 | Impianto audio | 25 |
| 23 | Illuminazione dello specchietto cosmetico | 7.5 |
| 24 | Non assegnato | |
| 25 | Non assegnato | |
| 26 | Non assegnato | |
| 27 | Non assegnato | |
| 28 | Set di indicatori
Limitatore di forza eccessiva. |
10 |
| 29 | Chiusura centralizzata;
Unità di riconoscimento dell’occupazione del sedile. |
15 |
| 30 | Transponder DAS (sistema di autorizzazione della trazione) e
RFL (blocco della frequenza radio), set di indicatori elettrici |
7.5 |
| 31 | Deghiacciatore del lunotto posteriore | 25 |
| 32 | Telefono portatile;
Radio o RNS (sistema di navigazione radio); Cambi CD; Lampada a cupola anteriore; Lampada a cupola posteriore. |
15 |
| 33 | Finestrino anteriore sinistro;
Finestrino anteriore destro. |
30 |
| 34 | Riscaldatore/protezione contro il congelamento
(Diesel) |
30 |
| 35 | Modulo di controllo ATA
2x relè della luce, sirena |
10 |
| 36 | Sedili anteriori riscaldati | 25 |
| 37 | Leva di selezione del programma VGS
(controllo completamente integrato della trasmissione), pompa circolante del liquido di raffreddamento con supporto riscaldamento (gasolio) |
10 |
| 38 | Modulo di controllo dell’aria condizionata (compressore dell’aria condizionata);
Motore passo-passo della valvola di ricircolo dell’aria; Ventola del sensore interno; Ugello riscaldato del lavavetri del parabrezza. |
10 |
| 39 | Modulo luci;
Lampada di retromarcia; Trasmissione manuale; Frizione automatica; Lampada di retromarcia VGS (controllo completamente integrato della trasmissione) |
7.5 |
| 40 | Lampada di stop sinistra, destra e centrale
(segnale di frenata ABS); Sensore dell’angolo di sterzata. |
10 |
| 41 | Modulo di controllo dell’aria condizionata;
Presa diagnostica. |
10 |
| 42 | Finestrino posteriore sinistro;
Finestrino posteriore destro. |
30 |
| 43 | ESP (programma elettronico di stabilizzazione);
Interruttore del freno; Contatto normalmente aperto. |
15 |
| 44 | Modulo di controllo VGS
(controllo completamente integrato della trasmissione) o frizione automatica |
10 |
| 45 | Ventola interna o
ventola interna dell’aria condizionata |
30 |
| 46 | Protezione centrale con fusibili | 80 |
| 47 | Pompa di servosterzo | 60 |
| 48 | Modulo di controllo Preglow (diesel) | 60 |
| 30 | ||
| * Il fusibile f14 è stato aumentato da 10 a 15 ampere come
fusibile 14 per il relè della pompa di lavaggio/lavavetri alla fine del telaio numero 033 655. Per il numero di fine telaio 033 654 deve essere utilizzato solo il fusibile da 10 A. |
||
Scatola dei fusibili del modulo luci
| Nr | Descrizione | Ampere [A] |
| 1 | Faro anteriore sinistro | 7.5 |
| 2 | Faro anteriore destro | 7.5 |
| 3 | Fari abbaglianti sinistri;
Fari abbaglianti destri; Spia di controllo dei fari abbaglianti (set di indicatori). |
15 |
| 4 | Faro laterale sinistro;
Faro posteriore sinistro. |
7.5 |
| 5 | Faro laterale destro;
Faro posteriore destro; Set di indicatori 58K; Illuminazione della targa. |
15 |
| 6 | Fari fendinebbia sinistri e destri;
Faro posteriore sinistro fendinebbia. |
15 |
